Быстроразъемное соединение трубопроводов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ, содержащее по крайней мере две пары соединяемых трубопроводов, концы одной из которых установлены в колодке, на которой размещен с возможностью поворота упор, отличающееся тем, что, с целью повышения герметичности, в нем на концах соединяемых трубопроводов установлены телексопически плавающие втулки, снабженные венцами, концентрично одной из которых размещены контактирующие друг с другом пружина и снабженное выступами кольцо, при этом упор контактирует с венцами плавающих втулок и зафиксирован от перемещения выступами указанного кольца.
Описание
Целью изобретения является повышение герметичности соединения за счет установки телескопически плавающих втулок, допускающих возможные перекосы при наличии большого количества трубопроводов.

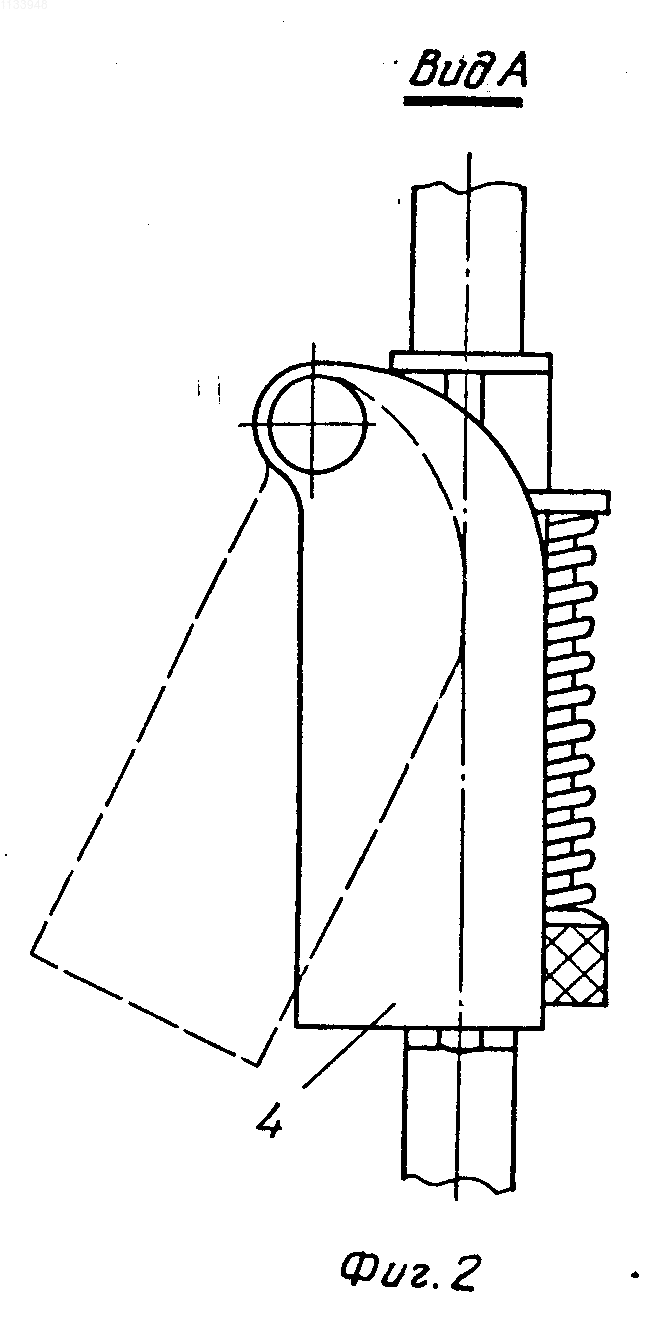

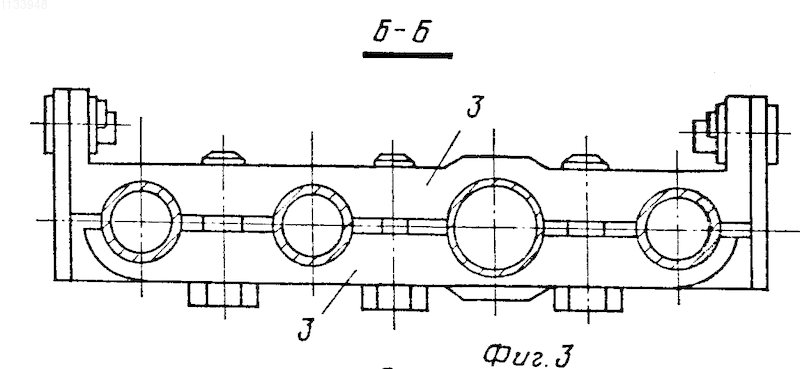

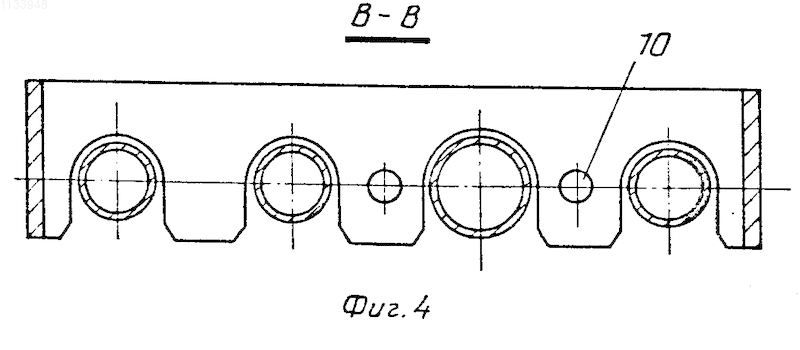

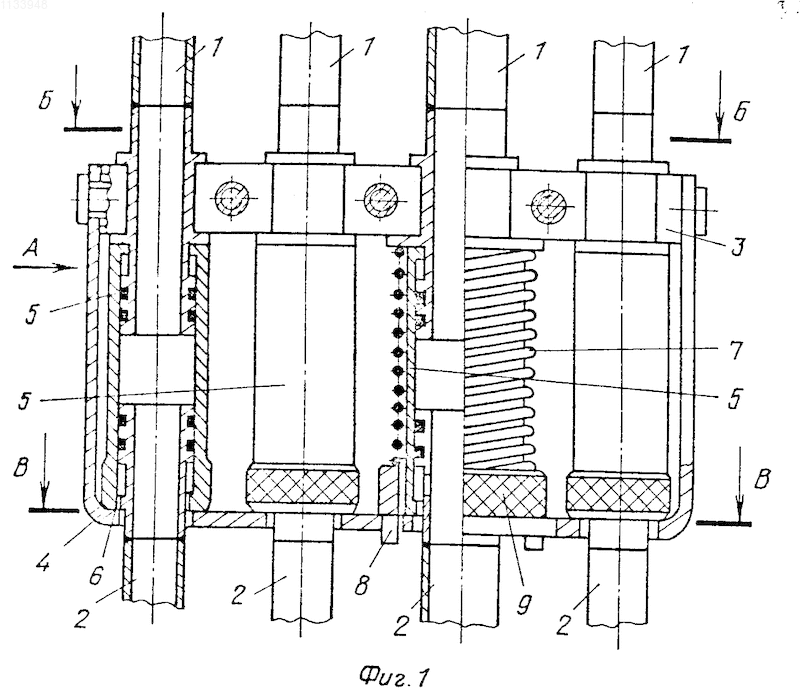

На фиг. 1 изображен общий вид устройства; на фиг.2 вид А на фиг.1; на фиг.3 сечение Б-Б на фиг.1; на фиг.4 сечение В-В на фиг.1.
Быстроразъемное соединение трубопроводов содержит несколько пар соединяемых трубопроводов 1 и 2. Концы трубопроводов 1 установлены в колодке 3, на которой размещен с возможностью поворота упор 4. На концах трубопроводов установлены телескопически плавающие втулки 5, снабженные венцами 6.
Концентрично одной втулке 5 размещены контактирующие друг с другом пружина 7 и снабженное выступами 8 кольцо 9.
Упор 4 контактирует с венцами 6 телескопически плавающих втулок 5 и зафиксирован от перемещения выступами 8 указанного кольца 9, при этом выступы 8 входят в отверстия 10, выполненные в упоре 4.
Сборку быстроразъемного соединения трубопроводов производят следующим образом. Втулки 5 с трубопроводами 2 надвигают поочередно на трубопроводы 1 до упора в колодку 3. Поворачивают упор 4, предварительно отжав пружину 7 кольцом 9. Затем заводят выступы 8 кольца 9 в отверстия 10 упора 4 и освобождают пружину.
БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ, содержащее по крайней мере две пары соединяемых трубопроводов, концы одной из которых установлены в колодке, на которой размещен с возможностью поворота упор, отличающееся тем, что, с целью повышения герметичности, в нем на концах соединяемых трубопроводов установлены телексопически плавающие втулки, снабженные венцами, концентрично одной из которых размещены контактирующие друг с другом пружина и снабженное выступами кольцо, при этом упор контактирует с венцами плавающих втулок и зафиксирован от перемещения выступами указанного кольца.
Рисунки
Заявка
3533365/08, 07.01.1983
Киселев В. Г, Сорокин К. Ю, Чернов Е. И
МПК / Метки
МПК: F16L 37/14
Метки: быстроразъемное, соединение, трубопроводов
Опубликовано: 27.01.1996
