Статор турбомашины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. Статор турбомашины, содержащий корпус с закрепленным на нем защитным экраном, отличающийся тем, что, с целью повышения надежности при выполнении статора из титанового сплава, экран закреплен над корпусом и на его внутреннюю поверхность нанесено покрытие на основе низкомолекулярного силоксанового каучука с наполнителем в виде двуокиси титана или окиси магния.
2. Статор по п. 1, отличающийся тем, что в качестве покрытия используют герметик Виксинт-У-4-21, имеющий следующий состав,
Низкомолекулярный силоксановый каучук 80 60
Двуокись титана 20 40
Описание
Известен статор турбомашины, выполненный из титанового сплава, содержащий корпус с отверстиями для отвода воздуха, причем на внутреннюю поверхность корпуса нанесено покрытие, состоящее из слоев никеля и алюминия, для защиты от возгорания в аварийных ситуациях [1]
Защита внутренней поверхности статора с помощью никелево-алюминиевого покрытия хотя и снижает вероятность воспламенения титана, но в случае механического разрушения слоев покрытия в результате ударов и трения, вызываемых осколками, не может локализовать пожар во внутренней полости турбомашины.
Наиболее близким к изобретению по технической сущности и достигаемому результату является статор турбомашины с закрепленным на нем защитным экраном [2]
Однако при выполнении статора из титанового сплава он недостаточно надежен из-за способности титановых сплавов воспламеняться и поддерживать горение в аварийных ситуациях.
Целью изобретения является повышение надежности при выполнении статора из титанового сплава.
Цель достигается тем, что экран закреплен над корпусом, и на его внутреннюю поверхность нанесено покрытие на основе низкомолекулярного силоксанового каучука с наполнителем в виде двуокиси титана или окиси магния. Причем в качестве покрытия используют герметик Виксинт У-4-21, имеющий следующий состав,
Низкомолекулярный силоксановый каучук 80-60
Двуокись титана 20-40

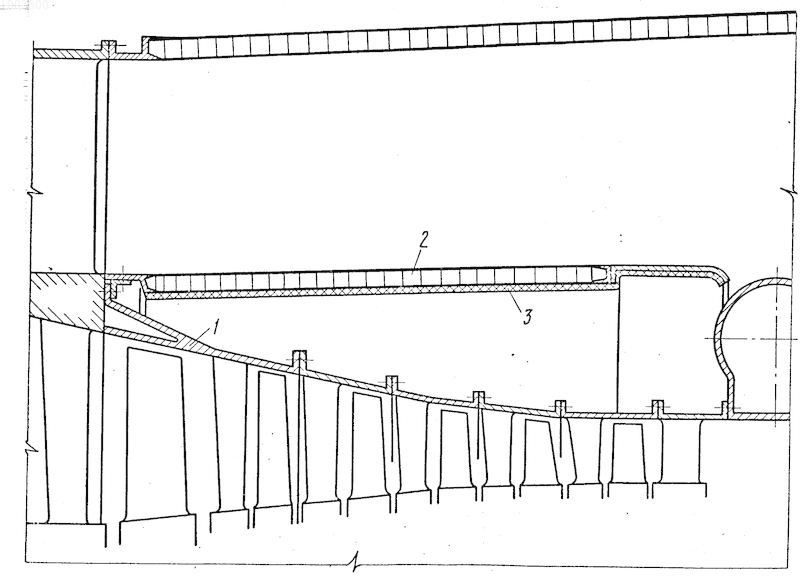

На чертеже изображен продольный разрез статора турбомашины.
Статор турбомашины содержит корпус 1 с закрепленным на нем защитным экраном 2. Причем экран 2 закреплен над корпусом 1 и на его внутреннюю поверхность нанесено покрытие 3 на основе низкомолекулярного силоксанового каучука с наполнителем в виде двуокиси титана или окиси магния. При этом в качестве покрытия 3 используют герметик Виксинт У-4-21, имеющий следующий состав,
Низкомолекулярный силоксановый каучук 80-60
Двуокись титана 20-40
Экран 3 выполнен из звукопоглощающих перфорированных металлических сотовых панелей и одновременно с противопожарной защитой обеспечивает снижение уровня шума, излучаемого турбомашиной.
При изготовлении статора турбомашины на внутреннюю поверхность экрана 2 наносят покрытие 3 послойно, вулканизацию между слоями ведут 3-5 ч. В процессе длительного старения при воздействии температуры до 300o С покрытие сохраняет эластичность и прочность. Покрытие обладает вязкотекучей консистенцией, что позволяет использовать его для нанесения на поверхность сложной формы.
Статор турбомашины при его выполнении из титановых сплавов, снабженный защитным экраном с нанесенным на его внутреннюю поверхность покрытием, позволяет локализовать пожар внутри турбомашины в течение времени, достаточного для включения системы пожаротушения, и тем самым повысить надежность.
1. Статор турбомашины, содержащий корпус с закрепленным на нем защитным экраном, отличающийся тем, что, с целью повышения надежности при выполнении статора из титанового сплава, экран закреплен над корпусом и на его внутреннюю поверхность нанесено покрытие на основе низкомолекулярного силоксанового каучука с наполнителем в виде двуокиси титана или окиси магния.
2. Статор по п. 1, отличающийся тем, что в качестве покрытия используют герметик Виксинт-У-4-21, имеющий следующий состав, %:
Низкомолекулярный силоксановый каучук - 80 - 60
Двуокись титана - 20 - 40
Рисунки
Заявка
3271642/06, 09.04.1981
Веселов С. И, Дмитриева Л. А, Куракин В. И, Николаев Е. Е, Тибатин Н. М, Чирков Б. И, Чернышев П. И
МПК / Метки
МПК: F01D 25/24, F01D 9/00
Метки: статор, турбомашины
Опубликовано: 27.10.1996
Код ссылки
<a href="https://patents.su/0-1003600-stator-turbomashiny.html" target="_blank" rel="follow" title="База патентов СССР">Статор турбомашины</a>
