Номер патента: 1292193

Опубликовано: 23.02.1987

Авторы: Бережной, Рожков, Сорокин, Титов, Угланов

МПК: H04B 3/46

Метки: радиолинии, связи

...посту О пают на одни входы первого и второго перемножителей 3 и 4, которые вместе с вторым и третим интеграторами 6 и 7, генератором 8 частоты и фазовращателем 12 образуют два коррелятора. Выходные сигналы с обоих корреляторов возводятся в квадрат соответственно первым и вторым квадраторами 16 и 17, а затем суммируются суммато 93 2ром 14. С выхода сумматора 14 сигналы поступают на блок 15 извлечения квадратного корня. Затем через второй аналого-цифровой преобразователь 19 сформированные сигналы поступают на вычислитель 20 свертки. При этом первый и второи аналого-цифровые преобразователи 18 и 19 запускаются в конце интервала интегрирования импульсом с выхода синхронизатора 13, который формирует, кроме того, сигналы "Сброс" и...

Номер патента: 1276283

Опубликовано: 15.12.1986

Авторы: Дохин, Кроптов, Размыслович, Скварски, Угланов

МПК: A01D 19/12

Метки: выкапывающий, корнеклубнеуборочной, орган, рабочий

...прутков вращающейся решетки, Пальцы рыхлителя и прутки диска закреплены в пальцедержателях 7, между которыми размещены дистанционные кольца 8. За подкапываюшим рабочим органом размещен продольный прутковый эле-ватор 9. ЗОВыкапывающий рабочий орган корнеклубнеуборочной машины работает следующим образом.При движении машины вдоль грядок лемехи 1 подкапывают грядки картофеля и подают их к роторным рабочим органам З 5 рыхлителя 4, которые, вращаясь навстречу друг другу, захватывают пласт с лемехов 1, разрыхляют его, разрушают почвенные комки, сепарируют часть мелкой почвы сквозь прутки диска 2, а оставшуюся массу подают 4 О назад на продольный прутковый элеватор 9. Лопасти крыльчатки 5 препятствуют наматыванию ботвы на валы роторов и...

Номер патента: 1243647

Опубликовано: 15.07.1986

Авторы: Лобачевский, Норчаев, Орлов, Сакун, Сухинин, Угланов, Шаров, Шмелев

МПК: A01D 17/16

Метки: картофелекопатель, шмелева

...3 и .4. Витки шнека 3 расположены между 20витками шнека 4. Передние части шнеков выполнены коническими. За лемехом 2 под шнеками 3 и 4 установленрешетчатый желоб 5, который образованпрутьями 6, На периферийной части 25шнеков 3 и 4 закреплены штыри 7, расположенные напротив просветов в желобе 5. Шнеки 3 и 4 установлены нараме 1 посредством оси 8 с пружиной9. Задние концы шнеков 3 и 4 упираются в регулируемые упоры 10Картофелекопатель работает следую.щим образом,При поступательном движении копателя вдоль убираемых грядок и враща"35ющихся шнеках 3 и 4 подкапывающийлемех 2 заглубляется на заданную с целью увеличения производительности за счет устранения залипания шнекового органа, последний выполнен покрайней мере из двух...

Номер патента: 1242029

Опубликовано: 07.07.1986

Авторы: Дохин, Кроптов, Размыслович, Ростовцева, Угланов, Чипурко

МПК: A01D 33/08

Метки: корнеклубнеплодов, ротационный, сепаратор

...П л Изобретение относится к сельскохозяйственному машиностроению, в частности к ма. шинам для уборки корнеклубнеплодов. Цель изобретения - повышение производительности и снижение повреждаемости корнеклубнеплодов.На фиг. 1 изображен ротационный сепаратор, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - схема процесса с использованием ротационного сепаратора,Ротационный сепаратор для корнеклубнеплодов состоит из наклонной рамы 1, лопастных дисков 2 различного диаметра, закрепленных на параллельных валах 3, установленных перпендикулярно направлению движения уборочной машины. Диаметры смежных дисков как вдоль валов, так и вдоль сепаратора не равны между собой, причем диаметры дисков каждого вала уменьшаются от...

Номер патента: 1241466

Опубликовано: 30.06.1986

Автор: Угланов

МПК: H03K 21/00

Метки: релейный, триггер

...исходном состоянии на входе 9 сигнал отсутствует, на шине 13 питания - положительный потенциал, на выходах 5 - 8 сигнал отсутствует, реле 1 в исходном (отбитом) состоянии. При этом контакты реле 1, 2 и 3 находятся в положении, изображенном на фиг. 1. При подаче на вход 9 первого импульса отрицательной полярности (Ц 9 фиг. 2) срабать:вает второ нейтральное реле 3 по цепи: шина 13 питания, контакты 2,4 и 2.3, обмотка реле 3, контакты 1.3 и.4, вход 9 (фиг. 2 (1 з), при этом размыкаются контакты З.З и 3.4 и замыкаются контакты 3.1 - 3.5. В результате по цепи: шина 13 питания, контакты 3.4 и 3.5, на выходе 7 появляется положительный потенциал (фиг. 2 1.)7); по цепи: вход 9, контакты 3.1 и 3,2; выход 8, на выходе 8 появляется отрицательный...

Номер патента: 1228273

Опубликовано: 30.04.1986

Автор: Угланов

МПК: H03K 23/74

Метки: пересчетное

...2, В результате того,чта контакты 2.3.1 и 2.3,3 (П 2.2,3фиг,2) находятся в замкнутом состоянии, па пепи вход первой тряггернойсчетной ячейки 2 - контакты 2.3,1 и2.3,3 - выход 5 на первом выходе 5(Ь 5 фяг,.2) появляется сигнал,Поспе окончания первого импульсаразлыкаются контакты 1,1 и 1.2 (Б 1,фиг.2) я так как триггерная счетнаяячейка 2 работает по заднему фронтуимпульса размыкаются контакть 1 2.1.1и 2.1.3 2.2,1 и 2.2.3, 2.3,1 и 2.3,3.3.1 и ,3. Я 2.3.,2, фиг,2) соответ.твенно,При поступлении второго импульсазамыкаются контакты 1.1 н 1,2 Я 1,фиг,2), в результате чего по цепишина 8 питания - контакты 1.1 и 1.2 -контакты 3.1.1 и 3,1.3 - контакты2,1.1 и 2.1.2 - вход второй триггерной счетной ячейки 3 поступает сигнал на вход второй...

Номер патента: 1217287

Опубликовано: 15.03.1986

Авторы: Дохин, Кроптов, Размыслович, Ростовцева, Угланов, Чипурко

МПК: A01D 33/08

Метки: ротационный, сепаратор

...корнеклубнеплодов от примесей.Целью изобретения является повышение разрушающей и транспортирующей способности ротационного сепаратора и снижение повреждаемости убираемых корнеклубнеплодов.На фиг. 1 схематически изображен ротационный сепаратор; на фиг. 2 - то же, 10 вид сверху.Ротационный сепаратор состоит из наклонной рамы 1, сепарирующих дисков 2, закрепленных на параллельных валах 3, обьединенных в секции, установленных перпенди 15 кулярно направлению движения массы. Каждый третий-четвертый вал 3 сепаратора устанавливается ниже предыдущего с целью получения перепада сепарируюгцей поверхности, Высота перепадов снижается по мере удаления от начала сепаратора, уменьшается и угол наклона сепарирующих поверхностей каждой следующей по ходу...

Номер патента: 1215928

Опубликовано: 07.03.1986

Авторы: Кузьмин, Сорокин, Спасский, Угланов, Широков

МПК: B23K 31/02

Метки: автоматическая, выводов, присоединения, проволочных

...величина а определяется опытным путем и должна несколько превышать наибольшую величину взаимных перемещений рычага 4 и держателя 2 сварочного инструмента 3 в результате возникновения их вибраций при вертикальных перемещениях сварочной головки. Посредством винта 24 достигается необходимое взаимное положение зажимных трубок и сварочного инструмента. Затем для каждой конкретной партии приборов подбираются независимые режимы мощности первой и второй сварок, а также значения времени сварки и давления, регулируемого посредством гайки 6. В наладочном режиме поворотом сварочной головки на 360 проверяется совпадение оси ее вращения с осью сварочного инструмента В случае рассогласования нажатием соответствующей клавиши на пульте управления...

Номер патента: 1195937

Опубликовано: 07.12.1985

Авторы: Дохин, Кроптов, Размыслович, Ростовцева, Угланов, Чипурко

МПК: A01D 33/08

Метки: корнеклубнеплодов, ротационный, сепаратор

...за счет изменения величины зазоров и снижение повреждаемости корнеклубнеплодов.На фиг, изображен ротационный сепа.ратор, вид сбоку; на фиг.2 - то же, видсверху.Ротационныйсепаратор состоит из наклонной рамы 1, сепарирующих лопастных дисков 2, закрепленных на параллельных валах 3, образующих секции, и установленных в опорных подшипниках перпендикулярно движению машины. В первых двух - четырех секциях диски установлены на валах на расстоянии, например, на 6 - 10 мм большем удвоенной толщины лопастей дисков, что позволяет лопастями дисков каждой следующей секции при их вращении проходить друг возле друга с минимальным зазором 3 - 5 мм, обеспечивающим отсутствие их взаимного задевания. В третьей - шестой секциях, например, насаживается в...

Номер патента: 1192680

Опубликовано: 23.11.1985

Авторы: Благов, Буханов, Жистин, Карпов, Козюра, Угланов

МПК: A01D 33/08

Метки: отделения, примесей, сепаратор

...примесей от корнеклубнеплодов, используемым в машинах для уборки картофеля, моркови, свеклы и других корнеклубнеплодов.Цель изобретения - исключение потерь корнеклубнеплодов.На фиг. 1 изображен предлагаемый сепаратор, вид сбоку;: на: фиг. 2 - то же, вид сзади.Сепаратор для отделения примесей от корнеклубнеплодов включает сепарирующий транспортер 1, над которым установлены барабан 2 со спиральной навивкой 3, отбойный валик 4 с винтовой навивкой 5, под которым установлен ротор 6. Сепаратор для отделения примесей от корнеклубнеплодов работает следующим образом.Сепарирующий транспортер 1 подает ворох, содержащий почву, корнеклубнеплоды и растительные остатки, к барабану 2, который спиральной навивкой 3 воздействует на него, разрушая и...

Номер патента: 1191017

Опубликовано: 15.11.1985

Авторы: Ермаков, Ерохин, Кравцов, Петров, Самойлов, Сорокин, Угланов

МПК: A01D 33/00

Метки: комкодавитель, корнеклубнеуборочной

...машиностроению, в частности к машинам для уборки корнеклубнеплодов.Цель изобретения - повышение надежности конструкции.На фиг. 1 схематически изображен комкодавитель корнеклубнеуборочной машины, вид сбоку; на фиг. 2 - нижний баллон комкодавителя, продольный разрез; на фиг, 3 - разрез А - А на фиг. 2; на фиг. 4 - незамкнутые цилиндры, продольное сечение,Комкодавитель корнеклубнеуборочной машины содержит установленные со смешением нижний 1 и верхний 2 цилиндрические баллоны, валы 3 и 4, эластичную покрышку 5, концы которой закреплены на дисках 6 металлическими обручами 7, болтами 8 и гайками 9. Внутри покрышки установлены упругие незамкнутые цилиндры 10 и 11, образующие каркас, внутренняя поверхность которых имеет...

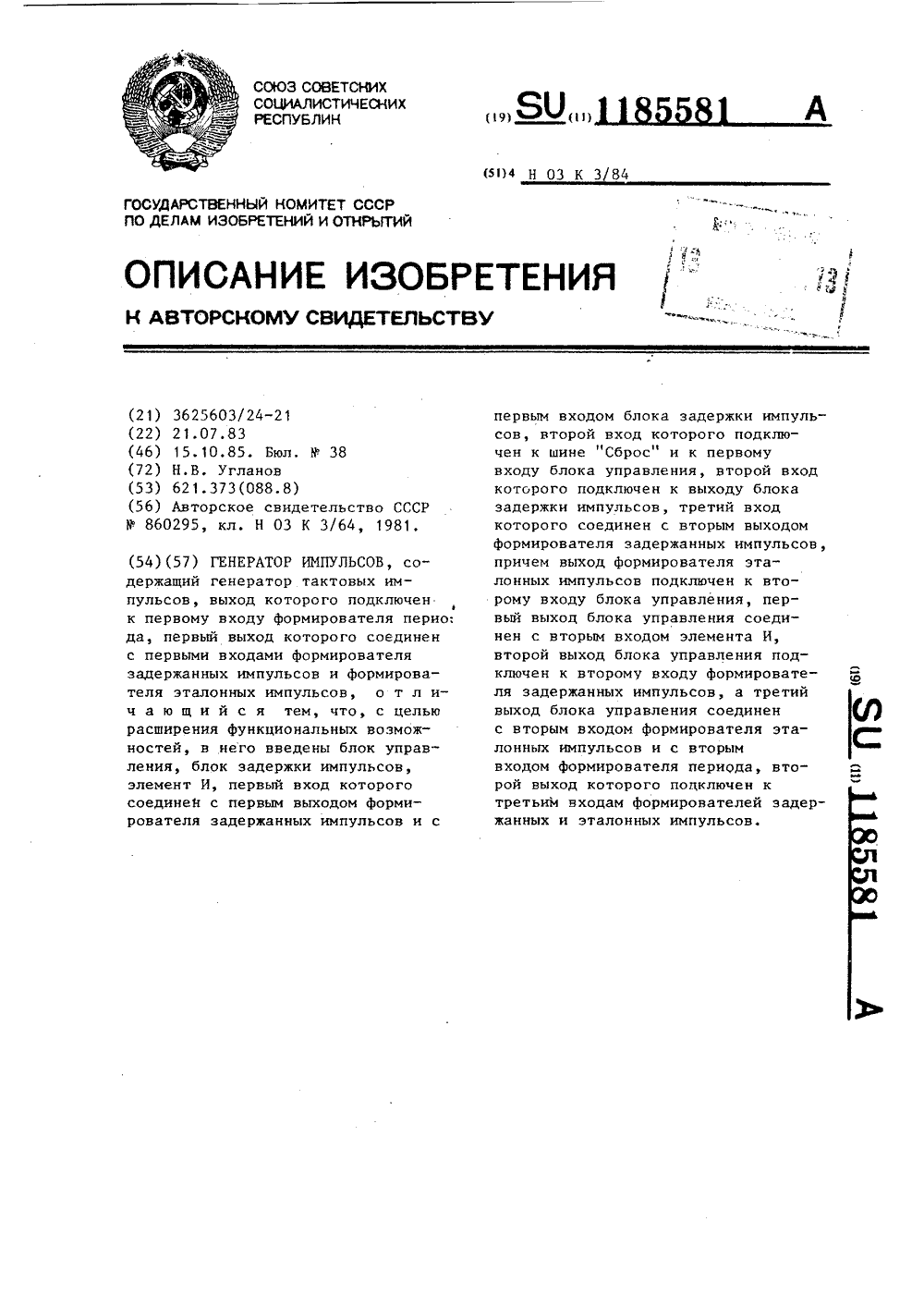

Номер патента: 1185581

Опубликовано: 15.10.1985

Автор: Угланов

МПК: H03K 3/84

Метки: генератор, импульсов

...блока 5 соединен с шиной 8 "Сброс", а другие выходы - соответственно с выходами формирователя 3, выход блока 5 соединен с входом блока 6 управ- ления, другие входы которого соответственно соединены шиной 9 "Пуск" с выходом: шины 8 и выходом формирователя 4, а выходы блока 6 управления соответственно соединены с входами формирователей 2, 4 и 3 и элемента И 7, второй вход которого соединен с выходом Формирователя 3.Минимальная частота опорного генератора 1 выбирается, исходя из условия минимальной дискретности задержки задержанного импульса,В качестве формирователя 2 периода служит счетчик, емкость которого выбирается, исходя из длительности периода генерируемого импульса, и определяется по формуле Те где К - емкость счетчика,Т - период...

Номер патента: 1181754

Опубликовано: 30.09.1985

Авторы: Зайцев, Угланов, Цейроф

МПК: B21D 28/30, B30B 15/00

Метки: отверстий, пробивки

...25, зубчатое колесо 26,свободно сидящее на валу 23 и связанноесо шкивом 24 при помощи подпружиненнойхраповой собачки 27 с пальцами 28,входящими в зацепление с тормозом25, зубчатую рейку 29, находящуюсяв зацеплении с зубчатым колесом 26и закрепленную на тяге 30, связывающей зубчатое колесо 26 с планшайбой11. Средство перемещения муфты 18выполнено в виде вильчатого рычага31, установленного на оси 32, концыкоторой размещены в кронштейнах33, закрепленных на основании 1Рычаг 31 состоит иэ частей, связанныхмежду собой с возможностью. относительного поворота вокруг оси 34, идля размещения одной из этих частей при повороте в основаниивыполнен паз. Средством фиксациирычага 31 и муфты 18 служит защелка 35. Устройство работает следующим...

Номер патента: 1175392

Опубликовано: 30.08.1985

Авторы: Данилов, Кроптов, Спесивцев, Угланов, Хлебный

МПК: A01D 91/02

Метки: картофеля, уборки

...делам изобре 113035, Москва, Ж - 3 лиал ППП Патент, В, Гири Редактор Е. КопЗаказ 5242/2 д. 4/5 ектная, 4Изобретение относится к сельскому хозяйству, а именно к способам уборки корнеклубнеплодов.Цель изобретения - увеличение производительности уборочных агрегатов и сокращение повреждений клубней картофеля при механизированной уборке.На фиг. 1 изображено устройство для осуществления предлагаемого способа уборки картофеля; на фиг. 2 - разрез А - А на фиг. 1.Устройство для уборки картофеля содержит цилиндрический каток 1 с закрепленными на его боковых поверхностях обрезными дисками 2, лемех 3, носок которого расположен выше нижней режущей кромки дисков 2 под осью вращения катка 1 в вертикальной плоскости, чистик 4 и сепарирующий элеватор 5....

Номер патента: 1167726

Опубликовано: 15.07.1985

Автор: Угланов

МПК: H03K 19/23

Метки: мажоритарный, элемент

...вторые замыкающие контакты первого и второго реле, которые включены между вторым и третьим, первым и третьим входами элемента соответственно.На чертеже представлена электрическая схема устройства.Мажоритарный элемент, имеющий входы 1 - -3, содержит первое реле 4 с замыкающими контактами 5 и 6, второе реле 7 с замыкающими контактами 8 и 9, нагрузку 10, источник 11 питания. Обмотки первого и второго 7 реле включены соответственно между входами 1 и 2 устройства и источником 11 питания. Нагрузка 10 соединена через первые папаллельно-соединенные замыкающие контакты 5 и 8 первого 4 и второго 7 реле с входом 3 элемента. Вторые замыкающие контакты б и 9 первого 4 и второго 7 реле соединены с входами 2 и 3, 1 и 3 элемента.Мажоритарный элемент...

Номер патента: 1166710

Опубликовано: 15.07.1985

Авторы: Данилов, Кроптов, Пайкин, Спесивцев, Угланов, Хлебный

МПК: A01D 33/10

Метки: корнеклубнеуборочных, машин, подъемно-выгрузной, элеватор

...при выгрузке массы в транспортное средство; на фиг. 3 - то же, при подаче массы на второй ярус комбайна для дополнительной переработки; на фиг, 4 - механизм регулирования угла наклона концевой части рамы элеватора.Элеватор содержит раму (фиг. 1), состоящую из четырех шарнирно соединенных частей- 4, охваченную скребковым полотном 5, кроме того шарнирные части 2 и 3 ограниченно перемещаются в определенных пределах. Для перевода в транспортное (фиг. 1 Б) и рабочие положения (фиг. 2 - 3), а также частичного регулирования высоты выгрузки массы в транспортное средство служит главный гидроцилиндр 6. Для регулировки угла наклона концевой части 4 рамы на полураме 7 части 3 рамы установлены два гидроцилиндра 8 и 9 и связывающая их цепь 10,...

Номер патента: 1166705

Опубликовано: 15.07.1985

Авторы: Алексеев, Колчин, Кулик, Петров, Свирский, Терехов, Трусов, Угланов

МПК: A01D 33/08, A23N 15/00

Метки: дозатор, неправильной, подачи, поштучной, предметов, формы

...0 разделения предметов и уменьшение их повреждений.Поставленная цель достигается тем, что в дозаторе поштучной подачи предметов неправильной формы, преимущественно клубней картофеля, шнек снабжен установленным в его верхней части делителем потока, выполненным в виде конуса с закрепленными у его основания свободно вращающимися роликами, расположенными перед торцами навивки шнека, а кожух выполнен с переменной по высоте конусностью, причем спиральная навивка выполнена на нижней части кожуха, при этом последняя имеет ступенчатое расширение.Ролики установлены попарно, имеют вогнутую форму и выполнены из эластичного материала.На фиг. 1 изображен дозатор поштучной нодачи предметов неправильной формы, разрез по кожуху, вид сбоку; на фг. 2...

Номер патента: 1155180

Опубликовано: 15.05.1985

Авторы: Воронов, Данилов, Пайкин, Спесивцев, Угланов

МПК: A01D 33/00, A01D 33/04

Метки: баллон-комкодавитель, картофелеуборочных, машин

...известных баллонов в них возможны частые порезы и проколы камеры острыми твердыми предметами, что снижает сезонную производительность уборочной машины,Известен баллон-комкодавитель для картофелеуборочных машин, содержащий эластичную покрышку с эластичным наполнителем, установленную посредством торцовых фланцев на валу 2.Недостатком данного баллона является то, что время работы (особенно при взаимодействии с крупногабаритными компанентами обрабатываемой массы) эластичный наполнитель подвергают значительным касательным нагрузкам, в результате чего он быстро разрушается и комкодавитель выходит из строя, что снижает сезонную производительность уборочной машины.Цель изобретения - повышение производительности машины путем повышения...

Номер патента: 1155179

Опубликовано: 15.05.1985

Авторы: Бочаров, Дохин, Кроптов, Норчаев, Нуриддинов, Сакун, Угланов

МПК: A01D 25/04

Метки: выкапывающий, корнеклубнеуборочной, орган, рабочий

...шнеков, имеющих продольное относительно перемещения рабочего органа расположение осей вращения 1.Недостатком известного рабочего органа является постоянство шага навивки шнеков по всей их длине, проводящее при минимальном шаге к снижению транспортирующей способности шнеков, т. е. к возм ожному сгружи ванию массы на лемехе, а при максимальном - не обеспечивается достаточное крошение выкопанного пласта.20 Цель изобретения - улучшение транспортирования и крошения подкопанной массы.25 Поставленная цель достигается тем, что в вы кап ывающем рабочем органе корнеклубнеуборочной машины по авт. св.1055389, навивка каждого из шнеков выполнена с переменным шагом, увеличивающимся в направлении перемещения рабочего органа,На фиг, 1 изображен...

Номер патента: 1155176

Опубликовано: 15.05.1985

Авторы: Байбобоев, Ермаков, Кривошеев, Максимов, Монахов, Орлов, Слепов, Сорокин, Угланов

МПК: A01D 21/04

Метки: комкоразрушающее, копирующее

...опорных катков и диаметркопирующих колес выполнены с их соотношением (1:1,3) - (1:1,5), а ось опорныхкатков выполнена опирающейся, своими концами на сферические опоры, смонтированные в корпусах ступиц копирующих колес.50На фиг. 1 изображено комкоразрушающее копирующее устройство, вид спереди;на фиг. 2 - разрез А - А на фиг. 1.Комкоразрушающее копирующее устройство содержит комкоразрушающие опорные катки 1 и копирующие колеса 2, расположенные на общей геометрической оси,Ось 3 катков выполнена кинематически раздельно от полуоси 4 колес. Кроме того, ось 7613 катков опирается через сферические опоры 5, расположенные между наружной стороной катка 1 и внутренней стороной колеса 2, на корпуса ступиц 6 колес, которыев местах сферических опор...

Номер патента: 1108643

Опубликовано: 30.04.1985

Авторы: Перимов, Угланов, Уткина, Черняков

МПК: B02C 21/00

Метки: коллоидная, мельница

...2.В данной коллоидной мельнице на границе соседних кольцевых зон неизбежны пороги на пути движения измельчаемого материала, создающие застойные зоны. При измельчении материалов способных к агломерации, .например фторопласта, зто приводит к забивкам .зоны измельчения. При забивках в рабочей зоне мельницы образуются прессованные агломераты, которые риводят к образованию неоднородной структуры изделия и снижению их качества, особенно п 1 и производстве тонких пленок.Цель изобретения - интенсификация измельчения и повышение качества готового продукта.Цель достигается тем, что в коллоидиой мельнице для измельчения сыпучих материалов, преимущественнофторпластов, содержащей заключенныев корпус ротор и статор с рифленымирабочими...

Номер патента: 1150763

Опубликовано: 15.04.1985

Автор: Угланов

МПК: H03K 23/74

Метки: импульсов, счетчик

...к которой подключены третий - пятый входы 33 - 35 делителя 20 частоты входных импульсов на два, шестой вход 36 кото О рого подключен к замыкающему контакту второй группы 24,2 входного реле 24, переключающий контакт которой подкпючен к второй шине 30 питания, выход 27 устройства через ключ 26 45 дробного коэффициента деления подключен к переключающему контакту.25.3.11 третьей группы 25.3 переклю" чателя 25 целочисленного коэффициента деления, каждый нечетный замыкаю щий контакт которой 25,3.3, 25,3,525,3.9, кроме первого 25.3. 1, через замыкающий контакт Б-( в -1) -то разрядного реле, где 0 - общее число разрядов, К " выбранный коэффициент 55 деления счетчика, соединен с размыкающим контактом второй группы 24.2 входного реле 24. Кроме...

Номер патента: 1145945

Опубликовано: 23.03.1985

Авторы: Кроптов, Размыслович, Ростовцева, Угланов, Чипурко

МПК: A01D 33/08

Метки: корнеклубнеуборочной, ротационный, сепаратор

...является повышение производительности и надежности машины в работе.Указанная цель достигается тем, что в ротационном сепараторе корнеклубнеуборочной машины, содержащем пайлерные валы, установленные перпендикулярно направлению движения машины, с насаженными на них лопастными дисками, образующими пайлерные секции, снабженные предохрани"тельной - муфтой, предохранительными муфтами снабжены все валы, причем усилие срабатываия муфты каждого следующего по длине сепаратора пайлерного вала выше усилия предыдущего. На фиг. 1 показан ротационный сепаратор, вид сверху; на фиг. 2 - сечение А - Ана фиг. 1.Предлагаемый ротационный сепараторвключает наклонную раму 1, лопастные диски 2, закрепленные на валах 3, образующихпайлерные секции,...

Номер патента: 1118308

Опубликовано: 15.10.1984

Авторы: Дохин, Карпов, Кроптов, Ловкис, Петров, Угланов

МПК: A01D 17/04

Метки: картофелеуборочная

...поперечного размещенного вала с дисками, установленными под углом к его оси вращения 220Однако в данной машине диски установлены по отношению друг к другу параллельно, что вызывает забивание пространства между ними и динамическую неуравновешенность вала, а также неудовлетвори тельную очистку клубней от почвы,Цель изобретения - повышение надежности работы машины и улучшение очистки клубней от почвы.Поставленная цель достигается тем, что в картофелеуборочной машине, содержащей З 0 выкапывающее устройство, сепарирующий элеватор и рыхлитель пласта в виде поперечно размещенного вала с дисками, установленными под углом к его оси вращения, диски установлены на валу под разными уг35 лами друг к другу, а машина снабжена уста новленным над...

Номер патента: 1116996

Опубликовано: 07.10.1984

Авторы: Данилов, Пайкин, Спесивцев, Угланов

МПК: A01D 17/10

Метки: корнеклубнеуборочных, крепления, машин, прорезиненным, прутков, ремням, сепарирующих, элеваторов

...лапок 4. После плотного об" жатия ремня лапками 4, пальцы 3 зажимаются, обеспечивая жесткое крепление.Элеваторный пруток 7., с выполненными на нем кольцевыми проточками или штампованными канавками вставляется во втулку 2 и закрепляется 1с помощью выступа 6.При монтаже и демонтаже прутка фиксирующие выступы 6 отгинаются, . что обеспечивает свободное продвижение прутка во втулке 2.Применение устройства для крепления прутков сепарирующих элеваторов корнеклубнеуборочных машин к прорезиненным ремням обеспечит надежное крепление элеваторного прутка к.ремню, а также значительно снизит трудоемкость монтажа и демонтажа прутка. 1 111,6996 1Изобретение относится к сельскохозяйственному машиностроению.Известно крепление элеваторногопрутка к...

Номер патента: 1095416

Опубликовано: 30.05.1984

Автор: Угланов

МПК: H03K 23/03

Метки: десятичный, счетчик

...контактами 10=5, 10=6, 10=7, 10=8, первую шину 11 суммирования (сложения), вторую шину 12 суммирования, первую шину 13 блокировки, вторую шину 14 блокировки, узел 15 установки в исходное состояние, имеющий в своем составе реле 1 Ь с переключающим контактом 16=1 и замыкающим контактом 16=2, диод 17, резистор 18, конденсатор 19, Десятичный счетчик содержит также делитель 25 20 частоты на два, который имеет первое реле 21 с переключающими контактами 21=1, 21=2, 21=3 и замыкающими контактами 21=4, 21=5, 21=6 и размыкающим контактом 21=7, второе реЗО ле 22 с переключающими контактами 22=1, 22=2, замыкающими контактами 22=3, 22=4, размыкающим контактом 22=5, резистор 23, первый вход 24, второй вход 25, выходы 26-29. Кроме тога,...

Номер патента: 1093463

Опубликовано: 23.05.1984

Авторы: Воронин, Мечетин, Ноздрунов, Угланов

МПК: B23P 19/06

Метки: завинчивания, наживленных, погруппового, предварительно

...монтируется основание 9, имеющее направляющую 10, по, которой перемещается пблзун 11, служащий и для направления шпинделей 12 многошпиндельной головки 2, Направляющая 10, в свою очередь, установлена в верхней и нижней направляющих основания 9. Нижняя направляющая 13 является одновременно и упором для подвижной колодки 14 с двуплечим рычагом 15, Подвижная колод-, ка 14 жестко связана с направляю-, щей 10, Пневмоцилиндр 16, шток которого соединен с колодкой 14 жестко смонтирован на ползуне1. На основании 9 закреплен неподвижный упор 17Механизм перемещения каретки с переменным шагом состоит из параллельно установленных зубчатьас реек 8 и .9, которые имеют идентичный профиль, причем шаг между зубья.ми реек выполнен переменным в...

Номер патента: 1088680

Опубликовано: 30.04.1984

Авторы: Заика, Калаптуровский, Колчин, Кулик, Орлов, Петров, Савенко, Сакало, Свирский, Трусов, Угланов

МПК: A01D 33/08

Метки: плодов, разделения, сепаратор

...качество сепа" рации разделения на фракции плодов5недостаточно.Цель изобретения - повышение на-, дежности работы сепаратора и качества сепарации.Для достижения поставленной цели в сепараторе для разделения плодов, содержащем контролирующее устройство, выполненное в виде призматических каналов из диэлектрического материала с размещенными в них на противоположных стенках емкостными чувствительными элементами, стенки каждого диэлектрического канала с емкостными чувствительными элементами выполнены криволинейными, канал имеет переменное сечение, а концы криволинейных стенок выходят за рабочую зону канала.На фиг. 1 изображено контролирующее устройство сепаратора для разделения плодов, вид сбоку с частичным разрезом; на фиг. 2 - вид А на...

Номер патента: 1088132

Опубликовано: 23.04.1984

Автор: Угланов

МПК: H03K 21/00

Метки: релейный, трехканальный, триггер

...релейный триггерсодержит в кажцом канале первое ивторое реле 1 и 2, первые выводыобмоток которых через соответствую"щие резисторы Зи 4 подключены к общейшине 5, разделительные диоды 6 - 11,дистанционный переключатель 12, первые выводы первой и второй обмоток12-1 и 12-2 которого подключены кобщей шине 5, а вторые выводы обмоток- к замыкающим контактам 13 и 14первого и второго реле 1 и 2 и черезпервые разделительные диоды 9 и 8 -соответственно к первым выводамобмоток второго и первого реле 2 и 1,через вторые разделительные диоды6 и 7 - соответственно к своимразмыкающему и замыкающему контактам 15 и 16, которые подключены ковторым выводам обмоток первого и1088 триггера. 3второго реле 1 и 2, переключающий контакт 17...

Номер патента: 1071252

Опубликовано: 07.02.1984

Авторы: Благов, Дмитриев, Карпов, Кроптов, Угланов

МПК: A01D 25/04

Метки: выкапывающее, корнеклубнеуборочной

...элеватор и съемник выкопанной массы из зоны между дисками, связанный с приводом 2.Съемник этого устройства выполнен в виде вращающейся цилиндрической прутковой спирали с переменным шагом витков.Недостатком известного устройства является низкая производительность его работы из-за быстрого забивания спирали землей, ботвой и растительными остатками.Цель изобретения - повышение производительности работы устройства путем устранения забивания его ботвой и растительными остатками.Указанная цель достигается тем, что съемник выкопанной массы выполнен в виде поперечной гребенки, своим основанием связанной с приводом посредством эксцентрикового вала, а с рамой - посредством подвески, при этом рама снабжена пассивной очистительной решеткой,...
