Номер патента: 542489

Опубликовано: 15.01.1977

Авторы: Комаров, Кузнецов, Лихачев, Тамарин

МПК: A01C 3/00

Метки: навоза, разделения, фракции

...навоза на сито виброгрохота выполнено в виде установленного под углом 75 - 80 к поверхности сита диффузора, равного ширине сита.На чертеже схематично изображена установка для разделения навоза на фракции, вид сверху.Установка для разделения навоза нафракции содержит последовательно установленные виброгрохот 1 и шнековый пресс 2 и устройство для подачи навоза на сито виброгрохота, выполненное в виде диффузора 3. Диффузор установлен под углом 75 - 80 к поверхности сита, равен его ширине и соединен посредством трубопровода с насосом 4 для перекачки навоза, расположенным в емкости 5, Под виброгрохотом и шнековым прессом размещен резервуар б, предназначенный для от вода жидкой фракции навоза.Предварительно обезвоженный на вибргрохоте...

Номер патента: 540665

Опубликовано: 30.12.1976

Авторы: Москевич, Пикус, Тамарин, Эльперин

МПК: B03B 4/06, B07B 4/08

Метки: пневматического, разделения

...5, воздуховод 6, запорные органы - турникеты 7 над транспортерами 8, турникеты 9 для отвода материала от верхних зажимных решеток, пульсатор 10, пылеуловители 11 и вентилятор 12. Установка работает следующим образом.Полифракционный материал из бункера 1вводится в первую разделительную камеру 2 установки.,Потоком воздуха материал разде ляется на два потока. Более тяжелые (крупные) частицы опускаются на нижнюю газо- распределительную решетку 3, более легкие (мелкие) частицы прижимаются к зажимной решетке 4, Поскольку решетки имеют наклон 10 обе фракции разделяемого материала движутся в сторону соответствующих выводных каналов. Тяжелая фракция выносится из установки через турникет 7 и отводится транспортером 8.15 Легкая фракция через...

Номер патента: 538133

Опубликовано: 05.12.1976

Авторы: Иверовский, Лаптев, Левин, Река, Тамарин

МПК: E21C 27/22

Метки: комбайн, проходческий

...спс опорными ирно закрепленыпоперечную балку ото ых раюшиеся налыжами,На фиг, 1 избайи; на фиг. 2 жен проходческии комазрез по А-А на фиг, 1, 25 Поставленная цель достиг что комбайн снабжен дополнит порным механизмом, размещен ним распорным поясом и соде речную балку, раму с направл ретку, связанную с рамой гидр передвижки и несущую гидродо пора, шарнирно соединенные с Основной исполнительный орган 1 мовый исполнительный орган 2 укре на хоботе 3. Хобот 3 с помощью ги кратов 4 перемешается в распорном устве, состоящем из переднего 5 и зад6 распорных поясов,При выполнении рабочего хода выдвигается хобот с исполнительным органом, аредукторы привода 7 с электродвигателями 8, магнитные и гидравлические станции9 остаются на месте, так...

Номер патента: 535042

Опубликовано: 15.11.1976

Авторы: Комаров, Кузнецов, Лихачев, Тамарин

МПК: A01C 3/00

Метки: навоза, разделения, фракции

...разделения, что зпачцтельо снижает ееэффективность.Наиболее близким техниескю решением кпредлагаемому изобретению явгяется установка для разделения цаьоза га ф 1 икц., включающая шнековый пресс с приехшой горловиной, соединенной с устройством для подачи навоза 2,Однако производительность таких установокмала и вследствие неравномерной подачи навозной массы в шнековый пресс твердая фракция навоза имеет повышенную влажность.Целью изобретения является повышениепроизводительности и улучшение качестваразделения.Это достигается тем, что между устройствомдля подачи навоза и шпековым прессом последовательно установлешя вцброгрохот и стекатель для навозной массы, имеющий вид бункера с паклошпмц решетчатымиц степками,нижяя часть кото 1 зого...

Номер патента: 529234

Опубликовано: 25.09.1976

Авторы: Галерштейн, Кальтман, Тамарин, Чайковский, Чеканский, Шейндлин

МПК: C21D 1/74

Метки: атмосфер, защитных, приготовления

...перед входом в переточный канал 7 и соединенным своим подрешеточным пространством с магистралью16 очищенного газа, Внутри камеры десорбции 3 установлен теплообменник 17 для нагрева сорбента, В камере охлаждения 5установлен холодильник 18, Вход и выходкамеры 5 соединены между собой через газодувку 19, образуя замкнутый контур, который через задорный вентиль 20 соединенс магистралью 16 очищенного газа, Запорный вентиль 20 предназначен для заполнения контура очищенным газом в период пуска установки, Для поддержания постояннойтемпературы в камере адсорбции 4 установлен холодильник 21,Установка, работает следующим образом.Углеводородное топливо, например метан,поступает в смеситель 1, из которого газовоздушная смесь подается в камеру...

Номер патента: 520999

Опубликовано: 15.07.1976

Авторы: Антонюк, Васильев, Галерштейн, Забродский, Кальтман, Ковенский, Летичевский, Маергойз, Михайлов, Пушкарев, Тамарин, Чайковский, Чеканский, Шейндлин

МПК: B01D 53/02

Метки: адсорбции, водяных, газов, двуокиси, паров, продуктов, путем, сгорания, углеводородных, углерода

...из пространства над насадкой. Проходные зазоры между злементами насадки в 10-50 раз больще размеров частиц сорбентов, Указанные отнощения зазоров насадки к размеру частиц, округлость насадки обеспечивают устойчивое течение псевдоожиженного сорбента через насадку в широком диапазоне чисел псевдоожикения, например от 2 до 8, Отсутствие газовых пузырей, снижающих качество очистки, равномерную отработку частиц сорбента в слое.БлаГодаря етому достиГается вьсокая динамическая активность сорбента и Глъ бокал очистка газа в условиях одноярусного алпарата,. что позволяет уменилить об:":,: и износ сорбента в рабо .ей камере.520899 П р и м е р. Природный газ в смеси с воздухом сжигают в топке; продукты сжигания, содержащие после...

Номер патента: 509718

Опубликовано: 05.04.1976

Авторы: Брустинов, Лаптев, Левин, Река, Тамарин

МПК: E21C 27/22

Метки: ограждающий, проходческогокомбайна, щит

...с балками гидродомьрвтами,На фиг. 1 изображен предлагаемый щит,вид сбоку; на фиг. 2 - то же, разрез по .,20А А на фиг, 1", на фиг. 3 - разрез по Б-Бна фиг. 2,Ограждающий шит состоит из двух продольных "пориых балок 1, снабженных поконцам вилками 2 у охватывающими соотг- яаветственно правые 3 и левые 4 наклонные стойки рвспорного устройства 5 комбайна.Каждая опорная балка прн помощи двух гцЬ- родомкрвтов 6 подвешена к распорному уст,ройству. комбайна, выполненному в видедвух рвм, передней 7 и задней 8. К каж ,дой из балок при помощи шарниров 9 и 10 и гидродомкрвтов 11 и 12 крепатса sо три верхних 13 и три нижних 14 консолью , ных перекрытия.Во время работы комбайна продолытыеопорные балки 1 прижаты к кровле гидро-т домкратами В, а...

Номер патента: 504240

Опубликовано: 25.02.1976

Авторы: Графшонкин, Тамарин, Филинов

МПК: G11B 25/04

Метки: гибком, диске, запоминающее

...габаритов воз стр диск-платства.Для реувеличенигаемом ус о оегулиро- Устройбуферных )У ных буферулировки зазора диск-плат габаритов устройства в пр ройстве в полость корпуса з вать отстояние диска от иство может быть применеизмерительных систем, воных и внешних )У ЦВМ. едпаввеком ния своего положе тью и мож р е д м е т и з о б р е т Запоминающее устройство на На чер устройство Устрой постыл 2,новленнымна пластина, расположенная над ди ния относительно плоскости диск еже изображено предлагаемое тво содержит корпус 1 с постабилизирующую плату 3 с устана ней двигателем 4, гибкий 5 ком.При вращении гибкого диска над стабилизирующей платой слои газа поверхностями диска приводятся во вращательное движение . Пластина, установленная в...

Номер патента: 477734

Опубликовано: 25.07.1975

Авторы: Галерштейн, Тамарин

МПК: B01J 9/18

Метки: аппарат, псевдоожиженным, слоем

...располагаться в слое в несколькоярусов. Высота каждого яруса составляетпримерно 0,1-0,9 высоты слоя, причемменьшая относительная величина относит ся. к более высоким слоям. В каждом ярусе расположено несколько труб 1 с общей площадью поперечного сече риала в попедоожижения и предназначается для осуществления процессов с большим тепловым эффектом или процессов, в которых дисперсный материал вводится в слой сосредоточенно.Оно может найти применение в химической, нефтехимической, металлургической, строительной, энергетической и, других отраслях промышленности.Аппараты с псевдоожиженным слоем широко применяются в промышленности, в частности для проведения процессов сбольшим тепловым эффектом (например, ,окисление нафталина во фталевый...

Номер патента: 434474

Опубликовано: 30.06.1974

Авторы: Изобретени, Каравайцев, Тамарин, Филинов

МПК: G11B 17/32

Метки: записи, магнитной

...воздуха аслонкой, расположенной в расширенно востовой части калибровочного отверстия. На чертеже приведена конструкция описы ваемого устройства для магнитной записи.Устройство состоит из корпуса 1, на котором расположен блок привода 2, осуществляющий вращение гибкого диска 3. Между диском и стабилизатором 4 механического типа 10 имеется зазор 5, а в стабилизаторе - воздушные каналы 6. В стабилизаторе же выполнена полость 7, в которой расположен сильфон 8, прикрепленный к стенке 9, имеющей калибровочное отверстие 10 с регулирующей 15 поток воздуха заслонкой 11, Над диском расположена камера 12.При вращении диск занимает определенноеположение относительно стабилизатора, образуя зазор 5, Воздух из камеры 12, проходя 20 через каналы 6,...

Номер патента: 378942

Опубликовано: 01.01.1973

Авторы: Каравайцев, Тамарин, Филинов

МПК: G11B 25/02

Метки: запоминающее

...зазора б, приближая ее к первоначальной. 20схе 3 апоминающ размещенные ким магнитны му с зазором плата с канал стью корпуса, ключенный ко Изобретение относится к области автоматй. ки и вычислительной техники и предназначено для использования в системах памяти с магнитными дисками.Известные запоминающие устройства содержат размещенные в корпусе блок привода с гибким магнитным диском, параллельно которому с зазором установлена стабилизирующая плата с каналом, связывающим зазор с полостью корпуса, и датчик величины зазора, 1 подключенный к блоку управления. Но они не обладают повышенной надежностью работы из-за изменения температуры воздуха, поступающего в зазор между диском и стабилизирующей платой, что меняет его плотность 1 и...

Номер патента: 368557

Опубликовано: 01.01.1973

Авторы: Авторы, Бурдаев, Габбасов, Головастиков, Степанов, Тамарин, Филинов

МПК: G01R 29/00

Метки: знаяи, л-1, с'ir, угrlt

...отклоняющей системы 10 через блок задержки 11 ко времени срабатывания блоков 8 и 9, Сигнал блокировки с блока 8 развертки записи после прихода сигнала исследуемого процесса поступает в блок 2 управления процессом регистрации и сигнализирует об окончании процесса записи, Далее начинается процесс считывания с подачи блоком 2 напряжения на коммутируемый источник 5 питания, который переводит его в режим считывания. Затем с блока 2 подается команда стирания и записи на блок 12 вторичной памяти, после чего блок 12 готов к записи и находится в ждущем режиме,Блок управления процессом регистрации запускает блоки 8 и 9. На сигнальной сетке 13 появляется считанный и преобразованный сигнал в виде импульсов малой амплитуды, идущих в...

Номер патента: 306867

Опубликовано: 01.01.1971

Авторы: Галерштейн, Забродский, Институт, Массообмена, Тамарин

МПК: B01J 8/34

Метки: аппаратов, насадка, псевдоожиженньшслоем

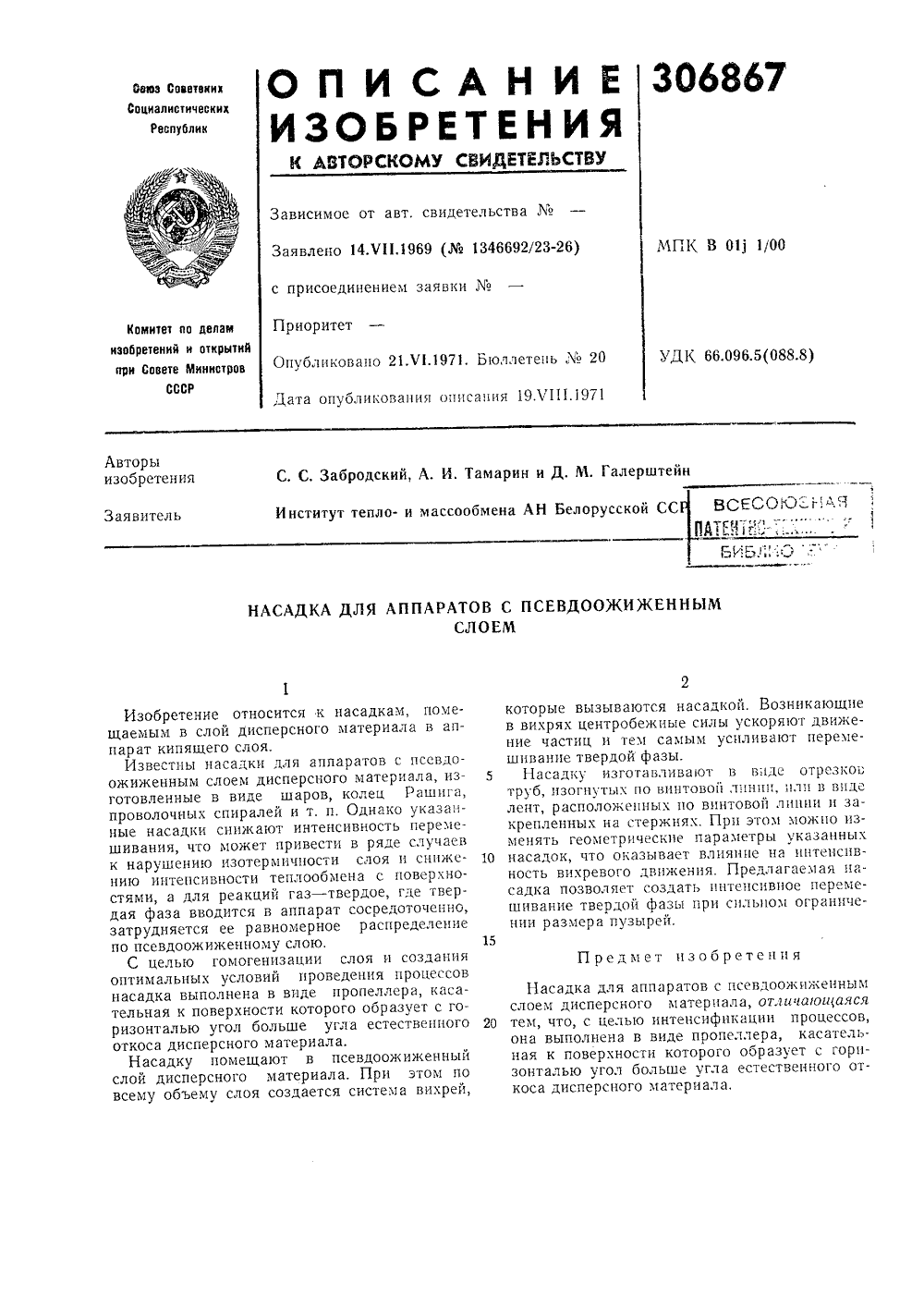

...материала. Изобретение относится к насадкам, помещаемым в слой дисперсного материала в аппарат кипящего слоя,Известны насадки для аппаратов с псевдоожиженным слоем дисперсцого материала, изготовленные в виде шаров, колец Рашига, проволочных спиралей и т. п. Однако указанные насадки снижают интенсивность перемешивания, что может привести в ряде случаев к нарушению изотермичцости слоя и снижению интенсивности теплообмена с поверхностями, а для реакций газ - твердое, где твердая фаза вводится в аппарат сосредоточенно, затрудняется ее равномерное распределение по псевдоожиженному слою.С целью гомогенизации слоя и создания оптимальных условий проведения процессов насадка выполнена в виде пропеллера, касательная к поверхности которого...

Номер патента: 282888

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Гаврилов, Ложкин, Соловьев, Тамарин

МПК: B23Q 35/16

Метки: 282888

...в подвижном корпусе.Следящий золотник установлен в корпусе 10 и при наладке инструмента может перемещаться в напраьляющих кронштейна 11, укрепленного на подвижном корпусе. Следящии золотник под деистьием пружины прижимает ролик 12 шаарнирного коромысла И к копиру, верхнее плечо шарнирного коромысла имеет регулируемыи винт 14, с которым взаимодеиствует эксцентрик 1 б рукоятки, Привод копира, состоящии из ступицы 1 б и сменного профилированного диска 17, вклочает редуктор Ы, установленный на продольном суппорте станка, и ходовой вал 19, установленный в подшипниках 20 и 21, Ходовой вал кннематически связан со шпинделем станка и предназначен для передачи вращения через редуктор на профилированный диск, укрепленный на выходном валу 22...

Номер патента: 276129

Опубликовано: 01.01.1970

Авторы: Галерштейн, Зобретенн, Тамарин, Чайковский, Чеканений, Шейндлин

МПК: C10G 11/00, C21D 1/74

Метки: защитныхатмосфер, приготовления

...25.Установка работает следуюшцм образом.Газовоздушная смесь заданной пропорции, получающаяся в смесигеле 21, подается газодувкой 19 в камеру сжигания 22, где происходит ее сгорание. Продукты сгорагня попадаюг в холодильник 23, где происходит цх частичное охлаждение, что позволяет регулировать темпсратуруагрега теплообменнцка 17. После теплообмен ника продукты сгорания проходят холодильник 24, где охлаждаются до 20 - 25 С, а затем поступают ца очистку в сскцшо 10 очистной колонны. Пройдя через газо- распределительную решетку 3 нижнего яруса26129 ляциош 1 ую систему. При этом сечение секций б, 7, 8 и 9 очистной колонны выполнено таким образом, что расход очищенного газа, псевдоожпкающего сорбенты в этих секциях, не пр вышает 10% от...

Номер патента: 259103

Опубликовано: 01.01.1970

Авторы: Агинский, Галерштейн, Забродский, Кальтман, Тамарин, Чайковский, Чеканений, Шейндлин

МПК: C10G 11/00, C21D 1/74

Метки: атмосфер, защитных, приготовления

...решеткой 3,К верхней части реакционной камеры примыкает сепарационная камера, перекрываю щаяся двухъярусным огнеупорным сводом 4жалюзпйного типа с шахтой 5 большего, чем в реакционной камере, сечения. Камера сжигания выполнена в виде пучка горизонтальных тоуб б, расположенных в реакционной камере.10 Коллектор 7, расположенный над жалюзийным сводом, соединен с трубчатым холодильником 8. Установка содержит связанные между собой и с реакционной камерой трубопроводы с запорной, измерительной н регулирую щей аппаратурой, скруббер 9, газодувки 10 и11, приводимые в движение электродвигателем 12, смесители 13, 14 и фильтр 15. Установка работает следующим образом.Углеводородный газ пз сети под давлениемпоступает в смеситель 1 З, куда газодувкой...

Номер патента: 253762

Опубликовано: 01.01.1969

Авторы: Галерштейн, Забродский, Институт, Кальтман, Массообмена, Тамарин, Чеканский, Шейндлин

МПК: B01J 8/24

Метки: генератора, двухсекционный, реактор

...решеткой, в которых получение контролируемых атмосфер для химико-термической и термической обработки материалов осуществляют в псевдоожиженном слое дисперсного катализатора за счет подачи тепла в зону эндотермических реакций через стенку реактора. Передача требуемого для реакции тепла затруднена.Для устранения указанного недостатка в корпусе предлагаемого реактора установлена вертикальная перегородка с отверстиями для перетока катализатора в ее нижней части и с переливными карманами в верхней части. Перегородка может быть выполнена в виде цилиндра, снабженного в верхней части диффузором,с переливными карманами. Благодаря такому конструктивному отличию обеспечивается интенсификация подвода тепла на получение атмосфер, а также повышение...

Номер патента: 253401

Опубликовано: 01.01.1969

Авторы: Глебов, Графшонкин, Тамарин

МПК: G11B 5/147

Метки: технипескаябиблиотека18

...тока записи, воспроизведения и стирания 30 в направлении, ттерпендикулярном к рабочему зазору магнитной головки, слюдяную прокладку 4, исключающую короткое замыкание внутри витка, виток, состоящий из двух латунных обхватывающих сердечник 1 скоб 5 и б, соединенных пайкой бронзовой пластинкой 7 с одной стороны и медной пластинкой 8, обхватывающей ферритовое кольцо 9 с первичной обмоткой 10 с другой стороны.Виток имеет фигурный паз 11, свободная часть которого заполнена мапнитопроводящим компаундом,12. Выточки 13 в латунных скобах 5 и б заполняются склеивающим компаундом при сборке магнитной головки.Ток записи или стирания, протекающий по витку, создает магнитное поле, локализующееся в комбинированном мапнитопроводе и замыкающееся через...

Номер патента: 252373

Опубликовано: 01.01.1969

Авторы: Галерштейн, Забродский, Институт, Кальтман, Массообмена, Тамарин, Чеканский, Шейндлин

МПК: B01J 8/24

Метки: атмосфер, генератора, контролируемых, реактор

...реакции во внутреннем цилиндре, камерой эндотермической реакции в кольцевом пространстве между цилиндрами, с псевдоожиженными слоями диоперсного катализатора в обеих камерах. Перенос тепла из камеры экзотермической реакции в камеру эндотермической реакции осуществляется теплопередачей через перегородку между ними и циркулирующим через перепускные отверстия в перегородке дтссперсным катализатором.На фиг. 1 изображен предлагаемый реактор в плане; на фиг, 2 - реактор, разрез.Реактор состоит из камеры 1 экзотермических реакций, камеры 2 эндотермических реакций, перегородки 3 между камерами, газораспределптельной решетки 4.В камере 1 генерируется тепло, например,сжиганием газообразного топлива в псев 5 доожпженном слое дпсперсного...

Номер патента: 242146

Опубликовано: 01.01.1969

Авторы: Думский, Тамарин

МПК: B01J 8/24

Метки: 242146

...С ПСЕВДОО ННЪ 1 М СЛОЕМ ная засыпсоздающаяНа фигвид сверхфиг. 1. дмет изобретени Насадка для аппаратов с псевдоожиженным слоем, от,гичающагся тем, что, с целью интенсификации процесса, она выполнена в виде проволочных спиралей, свободно засыпаемых в псевдоожиженный слой. Изобретение относится к конструкциям наадки для аппаратов с псевдоожиженным слом для каталитических реакций.Известная насадка из сетчатых цилиндров различной проницаемостью вдоль и поперек си, применяемая в аппаратах с псевдоожиженным слоем, создает неравномерную лоальную пористость слоя.С целью интенсификации процесса за счет авномерной проницаемости каждого элемена насадки во всех направлениях и, следоваельно, лучшей гомогенизации системы и усранения застойных...
