Шугаров

Погрузочное устройство угольного комбайна

Загрузка...

Номер патента: 1700229

Опубликовано: 23.12.1991

Автор: Шугаров

МПК: E21C 35/00

Метки: комбайна, погрузочное, угольного

...в выполненные на основании 1 втулки 6. Втулки 6 выполнены с двух сторон основания 1 на наклонном и горизонтальном участках. Для уменьшения острого угла трапеции в середине нижней части основания выполнен вырез 7, В кронштейнах 3 имеются отверстия 8 для крепления к балке угольного комбайна, На фигурном щитке 4 набирается резиновая лента 9, выступающая с боковых сторон щитка 4 для предотвращения просыпей горной массы за щиток 4. Для усиленияжесткости и эффективности зачистки на нижней части основания закреплена подошва рельсы 10.Устройство работает следующим образом.Комбайн соединяют с погрузочным устройством при помощи балки, закрепленной на кронштейне 3 в отверстии 8 штырем. При движении комбайна погрузочное устройство острым углом...

Проводник сухожилия

Загрузка...

Номер патента: 1344368

Опубликовано: 15.10.1987

Авторы: Лапин, Шугаров

МПК: A61M 23/00

Метки: проводник, сухожилия

...вместе с сухожилиями возвращают в дополнительную операционную рану. Лигатуру, фиксирующую проводник, отделяют от сухожилий, которые возвращают в основную рану с помощью наложенных лигатур. 46 При изолированном повреждении сухожилия глубокого сгибателя на уровне средней фаланги и дистального межфалангового сустава также прошивают лигатурой в поперечном направлении проксимальнее уровня повреждения в дополнительной операционной ране неповрежденное сухожилие поверхностного сгибателя и лежащее под ним сухожилие глубокого сгибателя, фиксируют их к задней поверхности 4 рабочего конца и затем проводят в основную рану. При этом поверхностный сгиба- тель гофрируется, его ножки у места прикрепления расходятся, образуя 10 щель. Конец глубокого...

Установка для очистки ливневых стоков

Загрузка...

Номер патента: 1327915

Опубликовано: 07.08.1987

Авторы: Веремьянин, Устюжанин, Шугаров

МПК: B01D 21/24

Метки: ливневых, стоков

...цосрслством жестко закрепленных ца ней Вертикальных направляюцих 8. Скребки 7 соединены меклу собой пролольными тягачи 9 и образуют вместе с нимц рчу, охЗтываюцую Всртикдльцые направляюц;ие 8.Прнволная тележка 6 снабжена катками 10, чстдновлсцнычи 15 Горизонтсльных нс 1- прс 15 л 5 юних1, зскрсплсцньх на стенках пруд-отстойника 1. Приводная тележка 6 С 5513 ца С РС 5 СРСИВНЫЧ ДГЕКТРОНРИВОЛС)х ЦОСРСЛСтБОМ ЦСННОй ПСРЕЛсИ.Прололыыс тяги 9 снабжены упорами 12, ограничиваощими юложенцс скрссков относительно вертикдльных ндравляющнх.Вертикальныс нанравляюцис 8 сндбжсны кронштейнами 3, ограннчнвдюпсими нижнее по(ожсннс скрсбко 5 7 с Г 5 Гчи с)Установка работает слслукнцич осразом.1 ос(е заполнения пруда-отстойника спчцымц волами и их отсгоя...

Способ иммобилизации при повреждениях сухожилий пальцев кисти

Загрузка...

Номер патента: 1261641

Опубликовано: 07.10.1986

Авторы: Лапин, Шугаров

МПК: A61B 17/56

Метки: иммобилизации, кисти, пальцев, повреждениях, сухожилий

...52524 Изобретение относится к медицине, а именно к травматологии и ортопедии, и предназначено для лечения повреждений сухожилий пальцев кисти.Целью изобретения является уменьшение послеоперационных осложнений за счет создания оптимальных условий для регенерации сшитого сухожилия.Способ осуществляется следующим образом. При повреждении, например, сухожилий поверхностного и глубокого сгибателей на уровне основной фаланги 1 У пальца после сшивания концов сухожилия глубокого сгибателя и подшивания центрального конца сухожилия поверхностного сгибателя к центральному концу сухожилия глубокого сгибателя производят иммобилизацию гипсовой лонгетой от коничиков 11 - Ч пальцев до проксимальной трети плеча. Предплечью придают положение...

Способ лечения повреждений крестообразной связки коленного сустава

Загрузка...

Номер патента: 1178424

Опубликовано: 15.09.1985

Авторы: Лапин, Шугаров

МПК: A61B 17/56

Метки: коленного, крестообразной, лечения, повреждений, связки, сустава

...следующим образом.Вскрывают полость сустава, делают ревизию, уточняют диагноз, Максимально сгибают голень. В области бугристости большеберцовой кости электродрелью или шилом делают канал по направлению в полость сустава к передней межмыщелковой ямке, т. е. к месту естественного прикрепления передней крестообразной связки. Отступив в сторону 1,5 - 2 см от места введения сверла, в области бугристости большеберцовой кости, делают второй канал под углом к первому так, чтобы конец сверла вышел на суставной поверхности большеберцовои кости точно в точке выхода первого канала, При таком формировании каналов на суставной поверхности образуется только одно отверстие. В наружном мыщелке бедра из полости сустава в точке естественного...

Способ артродеза голеностопного сустава

Загрузка...

Номер патента: 971277

Опубликовано: 07.11.1982

Авторы: Лапин, Шугаров

МПК: A61B 17/00

Метки: артродеза, голеностопного, сустава

...две спицы 1 и 2, укрепленные в дуге 3, с упорными площадками 4 и Б нерез берцовые кости на уровне нижнего межберцового синдесмоза,лерпендикулярно к оси голени. Одну спицу - со стороны 1 З большеберцовой кости, другую - со стороны мвлоберцовой кости. Тупые концы спиц над упорной площадкой скусыввют, упорные площадки погружают под кожу.К выступающим острым концам спиц при соединяют дугу Киршнера для скелетного вытяжения. Двумя спиценатягивателями равномерно натягивают спицы. Помошник в это время давлением на пяточную область по оси конечности плотно прижи з мает таранную кость к большеберцовой кости. В таком положении дальнейшим натяжением спйц плотно прижимают берцовые кости между собой и их лодыжки с таранной костью. Все это делают...

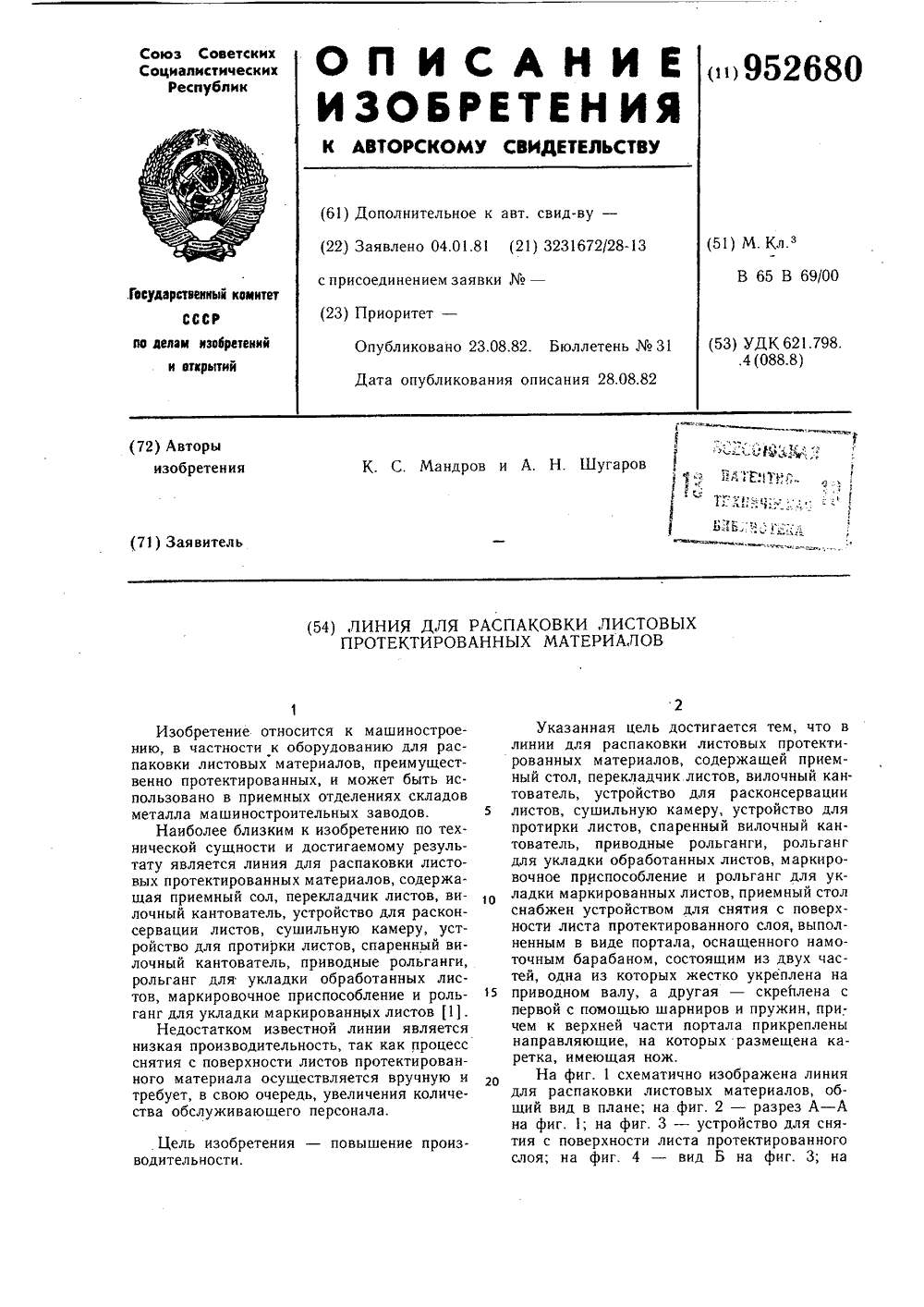

Линия для распаковки листовых протектированных материалов

Загрузка...

Номер патента: 952680

Опубликовано: 23.08.1982

Авторы: Мандров, Шугаров

МПК: B65B 69/00

Метки: линия, листовых, протектированных, распаковки

...23, имеющая нож 24. Для привода каретки 23 в движение вдоль намоточного барабана служит электропривод 25 с цепным тяговым органом 26, а для привода намоточного барабана имеется электропривод 27 перемещения портала 16 посредством передаточного механизма 28. Намоточный барабан может быть изготовлен из деревца.Работа линии осуществляется по двум технологическим маршрутам.По первому технологическому маршруту лист 3 укладывается на приемный стол 1, устройство для снятия с листа 3 протектированного слоя 29 перемещается и устанавливается над краем листа 3. Затем с помощью эксцентрикового механизма (не показан) часть 18 намоточного барабана поворачивается вокруг шарнира 20 относительно его части 17, при этом пружины 21 растягиваются. Далее край...

Устройство для кантования листов

Загрузка...

Номер патента: 863043

Опубликовано: 15.09.1981

Авторы: Веремьянин, Шугаров

МПК: B21B 39/32

Метки: кантования, листов

...Тяги 8 закреплены на удлиненных кронштейнах 10, жестко связанных с кантующими рычагами 1, шарнирно при помощи осей поворота 11, а на кронштейнах 12, жестко связанных со штангами 6, шарнирно-поступательно при помощи осей 13, снабженных проушинами. Каждая штанга 6 выполнена в виде двуплечего, относительно оси поворота 7, рычага. На раме 4 закреплены регулируемые упоры 14, взаимодействующие с нижними плечами штанг при их горизонтальном положении, а на рычагах 1 закреплены регулируемые упоры 15, взаимодействующие с верхними плечами штанг 6 при их вертикальном и горизонтальном конечных положениях. В верхней части одной из каждой пары противоположных штанг 6 закреплены посредством кронштейнов 16 ролики 17, взаимодействующие с...

Листоукладчик

Загрузка...

Номер патента: 825429

Опубликовано: 30.04.1981

Авторы: Веремьянин, Волобуева, Шугаров

МПК: B65H 9/06

Метки: листоукладчик

...штейне 14, установленном на станине 10 и снабжена индивидуальным приводом по ворота, выполненным в виде пневмоцилинд ра 15.Листоукладчик работает следующим об разом.В исходном положении оси 11 с роликами2 расположены на нижних ветвях цепей а гребенки 8 в вертикальном положенииВ момент начала подачи листов на лис тоукладчик с предыдущего транспортирую щего устройства цключается электропри вод, с которым связан вал 4 приводных звез дочек 3, и нижние ветви цепей 2 с осями 11 оснащенными роликами 12, переходят в верхнее положение, подводя оси 11 с ро ликами 12 под подаваемые листы.При дальнейшем движении цепей 2 передний(по направлению подачи) лист упи рается в упор 7, а остальные листы разме шаются на роликах 12 с определенным шагом....

825050

Загрузка...

Номер патента: 825050

Опубликовано: 30.04.1981

Авторы: Бровкин, Струтинский, Шугаров

МПК: A61B 17/18

Метки: 825050

...происходит смещение отломка 5, спицы в аппарате изгибаются. Изгиб спицы вызывает прогиб балочки, что приводит к разбалансу тензомоста, который предварительно сбалансирован. Сигнал разбаланса усиливается тензоусилителем и подается на регистратор, где фиксируется, Зная параметры балочки, коэффициент усиления усилителя и чувствительность регистратора по полученной диаграмме определяют угол а смещения отломка.Больным с наложенным аппаратом определение взаимной подвижности отломков производится по следующей методике.В компрессионно-дистанционный аппарат помещаются два отломка костей (аналогично наложению аппарата на конечность больного при переломах). Один из отломков отклоняется относительно другого на ряд фиксированных углов. Балочка с...

Раскладчик листового материала

Загрузка...

Номер патента: 715410

Опубликовано: 15.02.1980

Авторы: Бикмурзин, Варкентин, Веремьянин, Шугаров

МПК: B65G 59/04

Метки: листового, раскладчик

...11, вращающегося синхронно с рамой, соединена с трубопроводами 9, а два отверстия корпуса 12 соединены соответственно со стационарной вакуум-насосной станцией и атмосферой.71543Упорные штанги 13 шарнирно закреплены на поворотной оси 2 эксцентрично относительно оси вращения с помощью шарниров 14 и шарнирно-поступательно на поперечинах рамы с помощью продольных пазов н штырей 15.Листоперекладчик работает следующим образом,В исходном положении рамы 1 кла.паны 8 вакуум-присосов 7 находятся в 0 неутопленном положении и отсекают рабочие полости присосов от вакуумной системы, с которой соединены трубопроводы 8 через полость золотника 11 и отверстие корпуса 12 роторного крана. При повороте рамы в положение захвата листа клапаны упираются в...

Способ получения двойной железоаммонийной соли

Загрузка...

Номер патента: 149440

Опубликовано: 01.01.1962

Авторы: Вигасин, Ганюшкина, Длугач, Дмитрова, Магницкий, Минский, Окороков, Шугаров

МПК: C01G 49/14

Метки: двойной, железоаммонийной, соли

...61120 из су двойной железоаммонийной сольфата аммония, железа и серной кисла Известен способ получения двойной желе(ХН 4) 804 Ре 504 6 НО взаимодействием железно фатом аммония при добавлении небольшого количе Предлагаемый способ получения двойной желе отличается использованием отходов промышленнос фата аммония и серной кислоты, и введением в ре киси-окиси железа и железа в виде стружек. Получ зоалюминийная соль используется в качестве удоб ных почвах. Процесс ведут в течение 2 - 3 ч мешивании. После охлаждения из р сталлическом виде целевой продукт. Пример. В раствор, содерж жают 1 М серной кислоть., 0,3 М 3 железа в виде чугунной стружки. Реакционную смесь чагревают проводят реакцию при этой те 2 - 3 час. Затем реакционную массу...

Способ получения аммонийно-магниевого удобрения

Загрузка...

Номер патента: 141875

Опубликовано: 01.01.1961

Авторы: Бурштейн, Кумок, Магницкий, Минский, Руцкой, Селезнева, Шомштейн, Шугаров

МПК: C05C 11/00, C05C 3/00, C05D 5/00 ...

Метки: аммонийно-магниевого, удобрения

...окиси магния, около 6 ь гигроскопической влаги и нс сва ется.Однако отходами химического производства частоко средние (ХН) 504, но и кислые соли ХН,Н 504кислоты, использование которых также представляеттерес. Одновременно замена в вышеприведенной реак(МтО) более дешевым карбонатом магния позволитпроизводства.Предложенный новь " иудобрения заключается яи удешевления процесса б, ". ьФмония подвегаю взаимодействию с карбонатом магния или с каустическим магнжитои, или раствор сульфата аммония подвергают взаимодействик), с, рщщфйтом магния.В основе опционного освоенного на производстве способа лежат следующие химтГе 7 кие акции:1) 2 ХННЯО+ЯоО+5;13 = (ХН) 250МАЗО6 НО2) 2 ХННЯО+МдСОз 151.-:сссзО= (ХН) 0МАЗО бНв 0-гСО3) 2(КН),50+МдСОз+5 Н,О=...

Способ получения аммонийно-магниевого удобрения

Загрузка...

Номер патента: 133899

Опубликовано: 01.01.1960

Авторы: Бурштейн, Магницкий, Минский, Руцкой, Селезнева, Шомштейн, Шугаров

МПК: C05C 11/00, C05C 3/00, C05D 5/00 ...

Метки: аммонийно-магниевого, удобрения

...сульфата аммония, затем при непрерывном размешивании вносят 12,7 г каустического порошка из магнезита. После этого производится постепенное нагревание, в продолжение 40 - 50 яин содержимого колбы до 103 - 105.При температуре около 70 нач я пары аммиа влекая за собой и пары воды, которь ь в холодильнике, поступают в сборник.После 2-часовой выдержки со атуре в 25 переносится на воронку Бюточного раствора.В результате проведенн " акции получаетсяская аммонийно-магниевая соль сер ислоты в количестКроме основного проду олучается 40,5 г а ды с содержанием 8,1 г 100%-ного ка.Яо 1 ЗД 8 Состав п олучснной соли Должно быть теоретически но формуле в %)Фактически получено согласно анализу ЯН., - 10,0 50 - 53,4 Ао - 6,6 Кристалл. Н.О - 30,0...
