Устройство предсказания сигнала изображения при дифференциальном кодировании

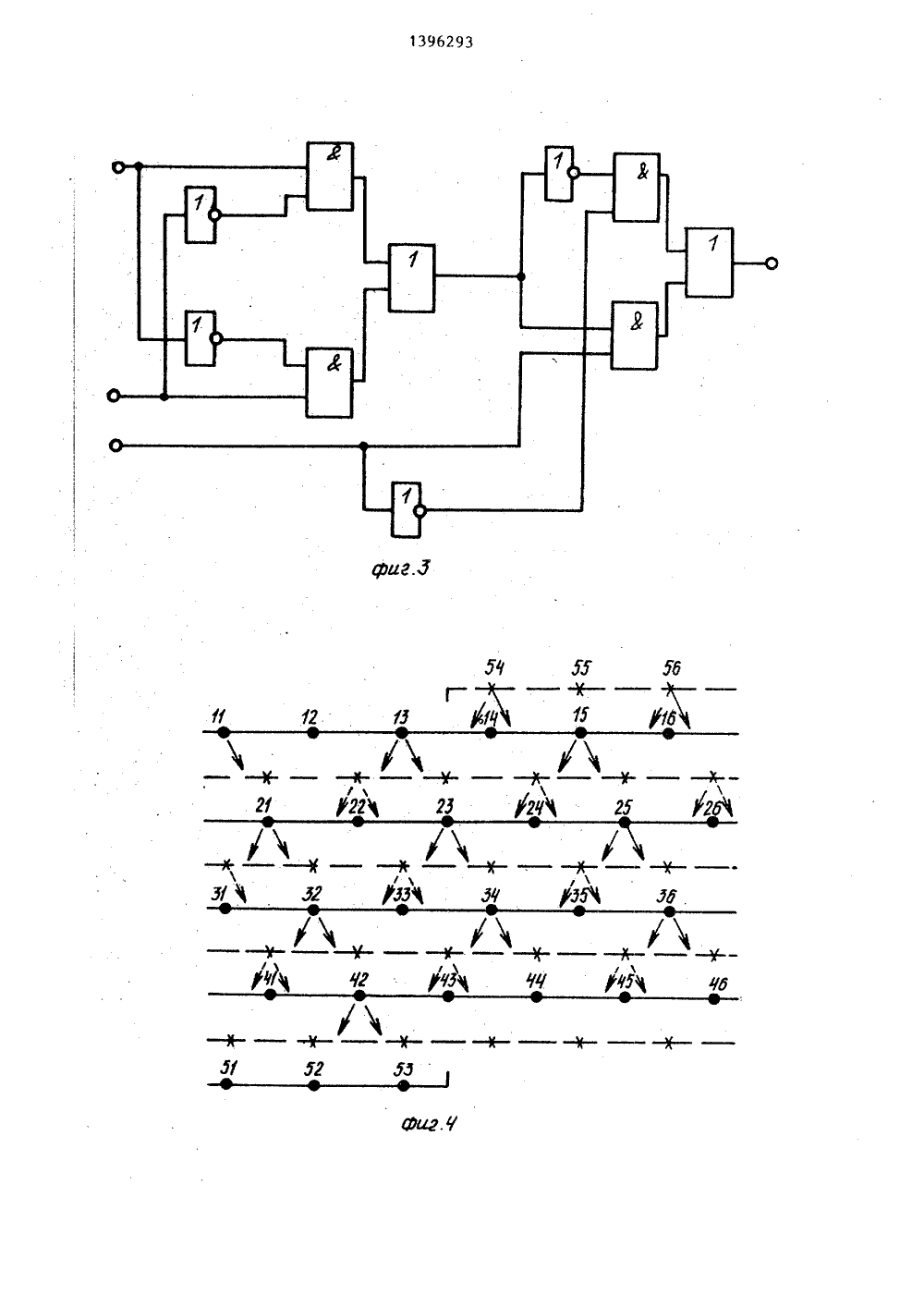

(9 У (11) А 1 04 В .5/14, 7/13 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОБРЕТЕНИЯЕЛЬСТВУ АНИЕ ИЗ(56) Авторское свидетельство СССР У 1285625, кл. Н 04 И 7/13, 1985. (54) УСТРОЙСТВО ПРЕДСКАЗАНИЯ СИГНАЛА ИЗОБРАЖЕНИЯ ПРИ ДИФФЕРЕНЦИАЛЬНОМ КОДИРОВАНИИ(57) Изобретение относится к технике телевидения. Цель изобретения - повышение точности предсказания. Устр-во содержит делитель частоты импульсов (ДЧИ) 2, коммутатор 6, блок 7 задержки, вход 8 и выход 9 си нала изображения, вход 10 импульсов тактовой частоты, вход 11 импульсов частоты строк, вход 12 импульсов частоты полей, вход 13 импульсов синЮ АВТОРСКОМУ СВИ хронизации. В устр-во введены дваформирователя 1 и 5 сигнала управления и два ДЧИ 3,4. На входы коммутатора 6 приходят сигналы Ви С иэображения с выходов блока 7, задержанные относительно входного сигналаА изображения соответственно наи - 1 и п отсчетов. На выходе коммутатора 6 формируется сигнал Р предсказания, который служит для оценкитекущих значений сигнала изображения, поступающих на вход. При этомосновной особенностью является то,что предсказание каждых двух соседних отсчетов входного сигнала А проводится по одному значению отсчетасигнала 1)1 ри шахматной структуредискретизации предсказание текущихотсчетов телевизионного изображениявыполняется в диагональном направлении, 5 ил.,телевидения и может быть использовано для предсказания сигнала иэображения в системах телевидения с дифференциальным кодированием.Цель изобретения - повышение точности предсказания.На фиг. 1 представлена электрическая структурная схема устройства 10 предсказания сигнала изображения приифференциальном кодировании; на иг. 2 - схема первого Аормирователя сигнала управления, на фиг, 3 - схема второго Аормирователя сигнала 15 управления, на Аиг, 4 - фрагмент теревизионного растра при шахматной структуре дискретизации и направлеНия предсказания текущих отсчетов эображения, на фиг. 5 - временные 20 диаграммы, поясняющие работу устройства предсказания сигнала изображения при дифАеренциальном кодировании. Устройство предсказания сигналазображения при диААеренциальном ко 1 цировании (Аиг, 1) содержит первыйформирователь 1 сигнала управления,первый, второй и третий делители 2,3 и 4 частоты импульсов, второй Аормирователь 5 сигнала управления,коммутатор 6, блок 7 задержки, вход8 сигнала изображениявыход 9 сигнала изображения, вход 10 импульсовтактовой частоты, вход 11 импульсовчастоты строк, вход 12 импульсов частоты полей, вход 13 импульсов синхронизации,Устройство предсказания сигналаизображения при диААеренциальном кодировании работает следующим образом, 40Первый,формирователь 1 обеспечивает получение дискретизирующей последовательности импульсов с коммутациоей фазы на 180 от строки к строкеи от кадра к кадру (фиг. 5 а). Дискре 45тизация сигнала изображения с помощьютакой последовательности импульсовприводит к шахматной структуре расположения отсчетов на телевизионномрастре (Аиг, 4), Дискретизирующийсигнал с выхода первого формирователя 1 поступает на тактирующий входблока 7 и после деления на 2 во втором делителе 3 (фиг, 5 б) на входвторого Формирователя 5 сигнала управ 55ления (Аиг, 5 б), Для получения требуемого управляющего сигнала, определяющего режим переключения коммутатора 6, на входы второго формирователя 5 поданы деленные на четыре впервом делителе 2 импульсы частотыстрок (Аиг. 5 в) и деленные на двав третьем делителе 4 импульсы частоты полей (Аиг. 5 г), Для обеспечениясинхронности работы первого формирователя 1 и первого, второго и третьего делителей 2, 3 и 4 на их установочные входы поступают импульсы синхронизации, которые устанавливают всеуказанные блоки один раз за телевизионный кадр в исходное положение.В результате коммутации фазысигнала (фиг. 5 в) на 180 через каждые две строки и от поля к полю навыходе второго формирователя 5 образуется сигнал (фиг. 5 д), которыйподается на управляющий вход коммутатора 6. На первый и второй сигнальные входы коммутатора 6 приходят сигнал В изображения с первого и сигналС изображения с второго выхода блока7, задержанные относительно входного сигнала А изображения соответственно на и -1 и п отсчетов (Аиг. 5 е,ж,з,и). Б результате подключения навход коммутатора 6 одного из задержанных сигналов В или С в соответствии с управляющим сигналом (фиг. 5 д)на выходе формируется сигнал П предсказания, который служит для оценкитекущих значений сигнала изображения,поступающих на вход. При этом основной особенностью является то, чтопредсказание каждых двух соседних отсчетов входного сигнала А проводитсяпо одному значению отсчета сигнала Р,Например, входным значениям тридцатьтретьего и тридцать четвертого отсчетов (сигнал А) соответствует навыходе устройства (сигнал Л) однозначение двадцать третьего отсчета(фиг, 5 е,ж,э,и). При шахматной структуре дискретизации такой алгоритм приводит к тому, что предсказание текущих отсчетов телевизионного иэображения выполняется в диагональном направлении, как показано стрелкамина Аиг, 4, Двадцать третий отсчет,предсказывающий тридцать третий итридцать четвертый отсчеты, расположен при этом на предыдущей строке исмещен относительно каждого из предсказываемых отсчетов на половину интервала дискретизации,Формула изобретенияУстройство предсказания сигналаизображения при дифференциальномкодировании, содержащее блок задержки и коммутатор, первый и второй сигнальные входы которого соединены соответственно с первым и вторым выходами блока задержки, а также пер 5 вый делитель частоты импульсов, сигнальный и установочный входы которого являются входами соответственно импульсов частоты строк и импульсов синхронизации, о т л и ч а ю щ е - е с я тем, что, с целью повышения точности предсказания, введены последовательносоединенные первый формирователь сигнала управления, первый и второй входы которого являются соответственно входами импульсов тактовой частоты и импульсов частоты полей, а третий и четвертый входы объединены соответственно с сигнальным и установочным входами первого делителя частоты импульсов,второй делитель частоты импульсов,другой вход которого объединен с ус- .тановочным входом первого делителячастоты импульсов, и второй формирователь сигнала управления, второйвход которого соединен с выходомпервого делителя частоты импульсов,а выход соединен с управляющим входом коммутатора, а также третий делитель частоты импульсов, сигнальнмйи установочный входы которого соединены соответственно с вторым входомпервого формирователя сигнала управления и с установочным входом первогоделителя частоты импульсов, а выходсоединен с третьим входом второгоформирователя сигнала управления.1396293йаопю 1 агг югОЛЯНаиЮЯ 5 г в ж е ааенг оггогги1 Мг 1 ггаоввг 1 ыггггзгглг гргнгвггс щиг.Х Составитель Э.БорисовТехред М.Дидык Корректор О,Кравцова Редактор М.Бандура Заказ 2506/58 Тираж 660 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
