Номер патента: 1247582

Опубликовано: 27.01.1995

Авторы: Золотарь, Караханьян, Карачабан, Копелянский, Кузнецов, Нестеренко, Самойлович, Шмуратов

МПК: F04D 7/04

Метки: абразивных, жидкостей, насос, перекачивания, центробежный

ЦЕНТРОБЕЖНЫЙ НАСОС ДЛЯ ПЕРЕКАЧИВАНИЯ АБРАЗИВНЫХ ЖИДКОСТЕЙ, содержащий корпус с отводом, имеющим периферийную стенку и сопряженные с ней боковые переднюю и заднюю стенки, перпендикулярные оси рабочего колеса, размещенного в корпусе, отличающийся тем, что, с целью повышения долговечности путем обеспечения равномерного изнашивания стенок отвода, рабочее колесо выполнено с постоянной шириной меридионального сечения, а периферийная стенка отвода выполнена наклонной внутрь отвода в сторону задней стенки.

Номер патента: 1628004

Опубликовано: 15.02.1991

Авторы: Пизик, Пузько, Шмуратов

МПК: G01R 21/06

Метки: мощности, реактивной

...напряжения. На выходе блока 1 умножения формируется сигнал ф)1(с):о(т) = 0 З 1 п Вт; (1) 1(1) = 1 п, з 1 п ( в т - ср); (2)ц(1)1(1) = 0 п,1 з 1 п в 1 з 1 п (вт-ср), (3) где ц(т),1(т), Оп,1 - мгновенные и амплитудные значения напряжения и тока;в - круговая частота;р - сдвиг фазы.После взятия производной от обеих частей равенства (3) получим положительную А и отрицательную А амплитуды произведения:(4)А = - 0 1 з 1 п 2-К-,2Произведение 0 значения А и инвертированного значения - А равно0 - А ( - Ап)=0 1 созз 1 п , (6)2 2После извлечения корня квадратного иэлевой и правой частей соотношения (6) получимо 1О - 0 1 созз 1 п - = - Оп 1 з 1 п р =2 2 2=-01 з 1 п р,что соответствует величине реактивной мощности цепи,Положительная и отрицательная...

Номер патента: 692602

Опубликовано: 30.03.1982

Авторы: Беленький, Кон, Шмуратов

МПК: A61B 5/10

Метки: осанки, правильности, самоконтроля

...2, на од.Бом конце которой закреплены подвижный ,контакт 3 и неподвижный .контакт 4, Подвижйый контакт 3 с одной сторосны механййгески через спиральную пружинтут 5 свя- зан с плоской пружиной 2, а с другой сто" ронычеркез,нерастяжимую нить 6 - с фиксатором 7, укрепленным на другом конце влосксй иружииы 2. Нерастяжиыая нить б рльетеяаеЪа" в сытветрсстияя" .иуаитравляясиит стоек 8, чкреплейных на анеаьней стороне плоской пружины 2,:к концам:которой,крепятся фиксирующие ремни 1, Сигнализатор" - выполнен в виде элвктрома 1 пнига с подвиж=ИСАЖ сьердечнйком и "его вход через еэтлементзадержки соединен:с выходом контактногодатчика.Устройство .работает следующим обра"зйом.При надевании устройства пружина 2-: " датчика эластичнымл,ремнями 1...

Номер патента: 272667

Опубликовано: 01.01.1970

Авторы: Зенкин, Чертков, Шмуратов

МПК: H03K 3/335

Метки: генератор, имнульсов, трехтактных

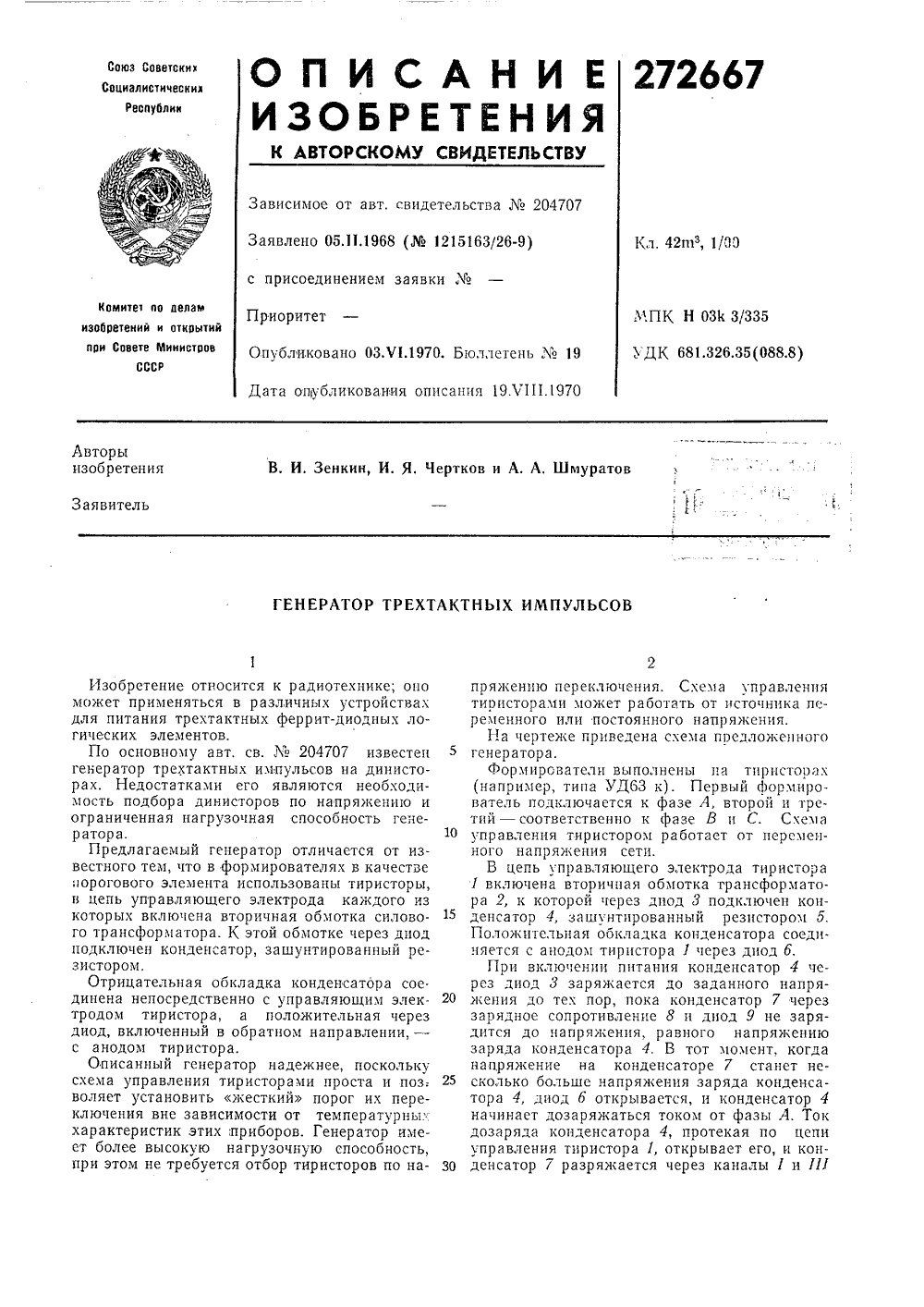

...типа УД 63 к). Первый формирователь подключается к фазе А, второй и третий - соответственно к фазе В ц С. Схема управления тиристором работает от переменного напряжения сети.В цепь управляющего электрода тиристора 1 включена вторичная обмотка трансформатора 2, к которой через диод 3 подключен конденсатор 4, зашунтированный резистором б. Положительная обкладка конденсатора соедцчяется с анодом тирцстора 1 через диод б.При включении питания конденсатор 4 через диод 3 заряжается до заданного напряжения до тех пор, пока конденсатор 7 через зарядное сопротивление 8 и диод 9 не зарядится до напряжения, равного напряжению заряда конденсатора 4. В тот момент, когда напряжение на конденсаторе 7 станет несколько больше напряжения заряда...

Номер патента: 204708

Опубликовано: 01.01.1967

Авторы: Попова, Савин, Шмуратов

МПК: H03K 3/45

Метки: генератор, импульсов, трехтактных

...один из полупериодов питающего напрякепия конденсатор 4 формирователя 1 заря жается через диод б и резистор б. 1 онденсатор 7 формирователя 2 в это время не заряжается, поскольку в цепи его заряда включен динистор 8, напряжение переключения которого больше напряжения переключения дини стора 9 формирователя 1.По достижении на конденсаторе 4 напряжения включения динистора 9 он пробивается и разряжается через каналы 111 и 1 логических элементов. Для канала 1 этот импульс 20 тока является продвигающим, а для канала111 - блокирующим.Во время пробоя динистора 9 напряжениеконденсатора 4 суммируется с напряжением питающей обмотки и прикладывается к дини сторам 8 и 10. В результате соответствующегоподбора динисторов 8 и 10 первым включается...

Номер патента: 204707

Опубликовано: 01.01.1967

Авторы: Бирюкова, Зайцев, Савин, Шмуратов, Электроавтоматики

МПК: H03K 3/45

Метки: генератор, импульсов, трехтактных

...второго и третьего каналов логических элементов соединены с катодами динисторов соответственно второго, третьего и первого формирователей, а концы соединены с отрицательными обкладками накопительных кондея сачоров одноименных формирователей.На чертеже показана принципиальная схема генератора.Генератор включается непосредственно в трехфазную сеть промышленной частоты. На грузкой генератора служат канальные обмотки феррит-диодных логических элементов, соединенные треугольником. Такое соединение исключает необходимость применения отдельных блокирующих импульсов, так как им пульс тока, проходя одновременно по двум каналам, является для одного канала основным, а для другого блокирующим.При подключении к сети конденсатор 1 заряжается через...

Номер патента: 195497

Опубликовано: 01.01.1967

Авторы: Бирюкова, Зайцев, Зенкин, Савин, Шмуратов, Электроавтоматики

МПК: H03K 3/313

Метки: генератор, импульсов, продвигающих

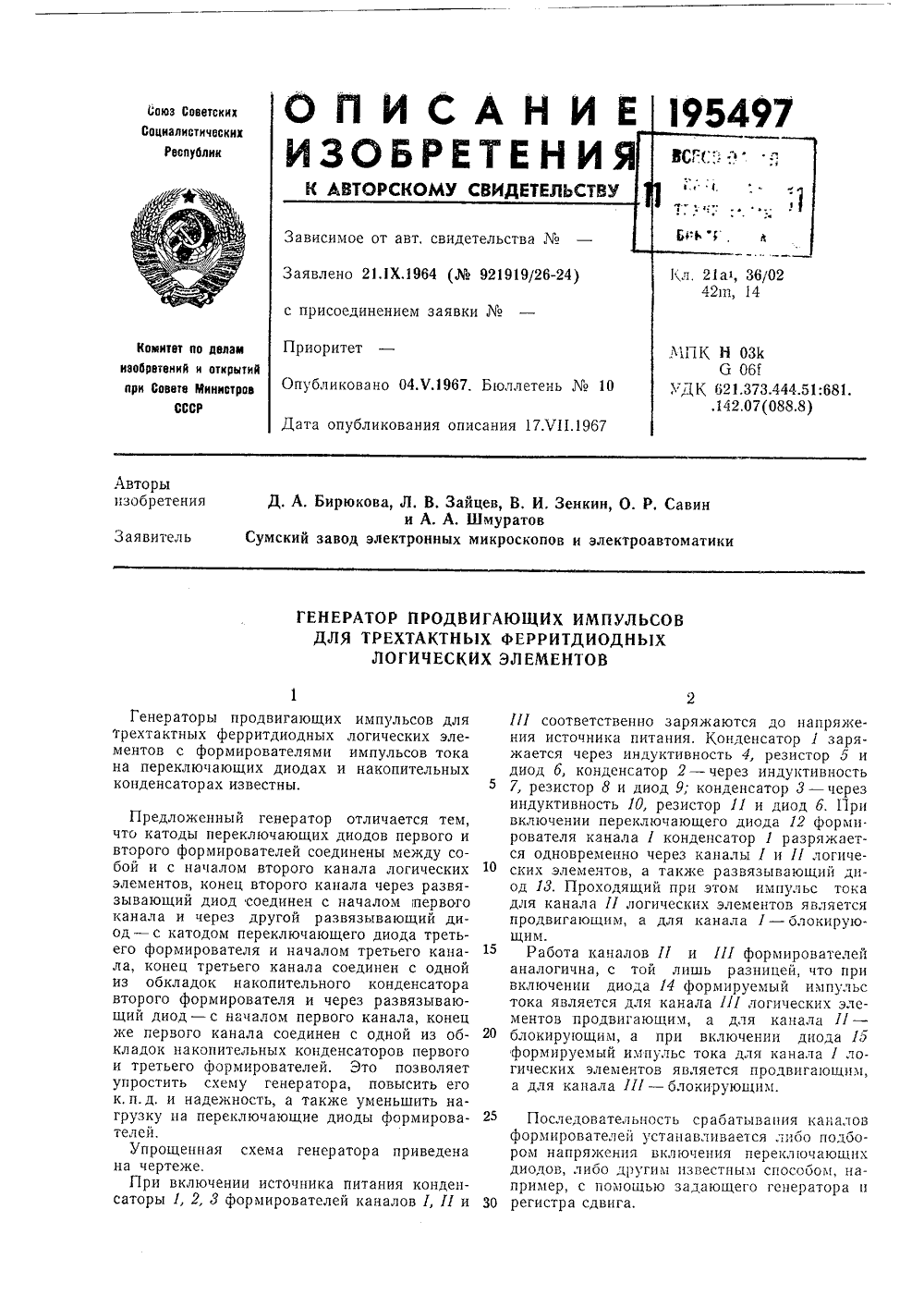

...конденсатора второго формирователя и через развязывающий диод - с началом первого канала, конец же первого канала соединен с одной из об кладок накопительных конденсаторов первого и третьего формирователей. Это позволяет упростить схему генератора, повысить его к, п,д. и надежность, а также уменьшить нагрузку на переключающие диоды формирова тел ей.Упрощенная схема генератора приведена на чертеже.При включсаторы 1, 2, О ении источника питания конден 3 формирователей каналов 1, П и 3 П 1 снияжаетдиод7, реиндувклюроватся одскиход 13дляпрод оответственно заряжаются до напряжесточника питания. Конденсатор ( заряся через индуктивность 4, резистор 5 и 6, конденсатор 2 - через индуктивность истор 8 и диод 9; конденсатор 3 - через...
