Генератор трехтактных имнульсов

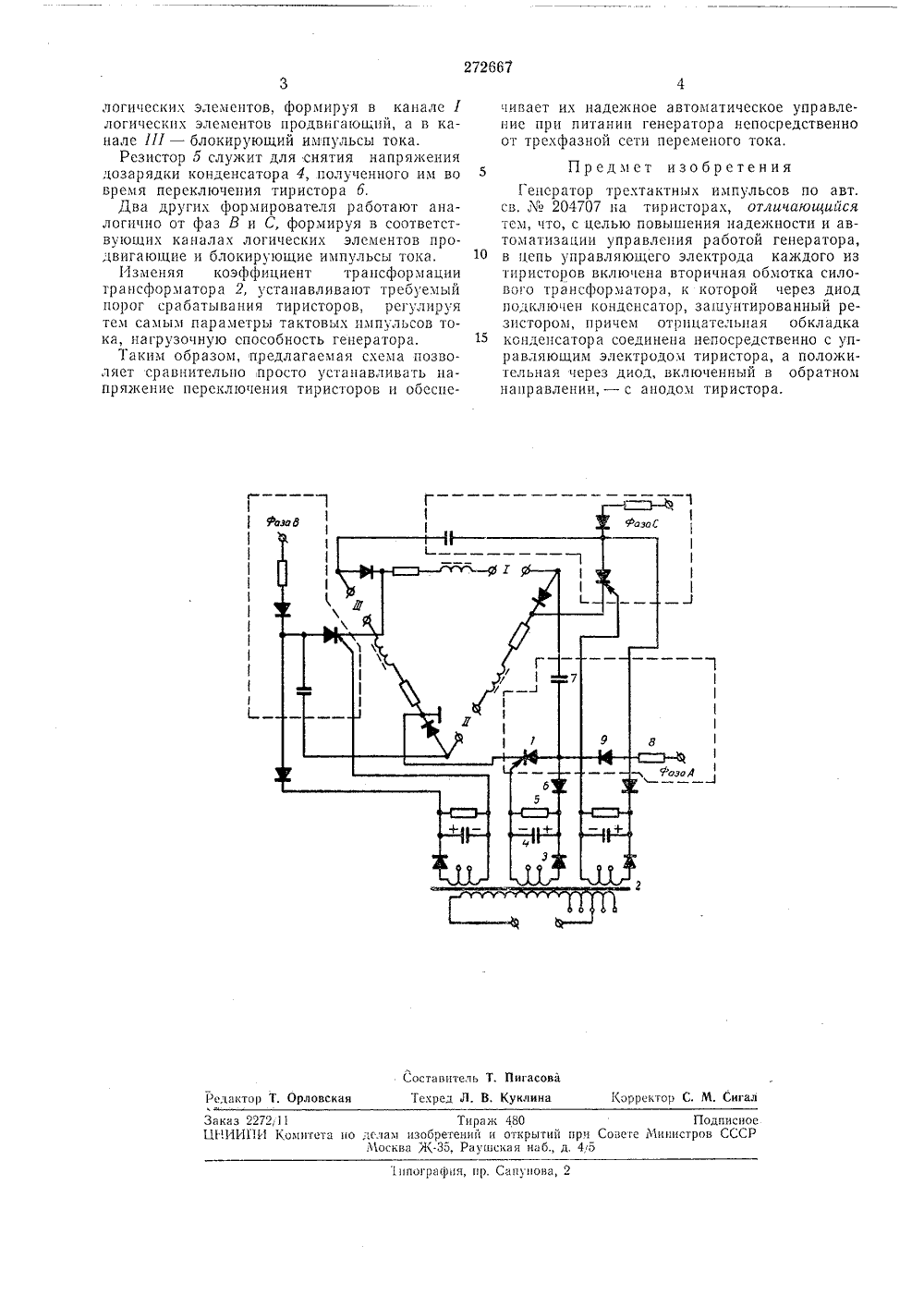

222667 ОПИСАН И ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскит Социалистическил РеспубликЗависимое от авт, свидетельства204707Заявлено 05.11,1968 ( 1215163/26-9)с присоединением заявкиПриоритетОпубликовано 03.Ч.1970. Ьюллетень19Дата опубликования описания 19 Ч 111.1970 Кл. 42 птз 1/00 Комитет по дела МПК Н 031 с 3/335УДК 681,326.35(088.8) изобретеиий и открыти при Совете Министров СССР. Чертков и А, А. Шмуратов Заявитель ГЕНЕРАТОР ТРЕХТАКТНЪХ ИМПУЛЬСОВ Изобретение относится к радиотехнике; опо может применяться в различных устройствах для питания трехтактных феррит-диодных логических элементов.По основному авт. св.204707 известен генератор трехтактных импульсов на динисторах. Недостатками его являются необходимость подбора динисторов по напряжению и ограниченная нагрузочная способность генератора.10Предлагаемый генератор отличается от известного тем, что в формирователях в качестве порогового элемента использованы тиристоры, в цепь управляющего электрода каждого из которых включена вторичная обмотка силового трансформатора. К этой обмотке через диод подключен конденсатор, зашунтированный резистором.Отрицательная обкладка конденсатора сое. динена непосредственно с управляющим элек тродом тиристора, а положительная через диод, включенный в обратном направлении, - с анодом тиристора.Описанный генератор надежнее, поскольку схема управления тиристорами проста и поз: 25 воляет установить жесткий порог их переключения вне зависимости от температурны.: характеристик этих;приборов. Генератор имеет более высокую нагрузочную способность, при этом не требуется отбор тиристоров по на пряженцю переключения. Схема управления тиристорами может работать от источника переменного или постоянного напряжения.На чертеже приведена схема предложенного генератора.Формирователи выполнены ца тцристорах (например, типа УД 63 к). Первый формирователь подключается к фазе А, второй и третий - соответственно к фазе В ц С. Схема управления тиристором работает от переменного напряжения сети.В цепь управляющего электрода тиристора 1 включена вторичная обмотка трансформатора 2, к которой через диод 3 подключен конденсатор 4, зашунтированный резистором б. Положительная обкладка конденсатора соедцчяется с анодом тирцстора 1 через диод б.При включении питания конденсатор 4 через диод 3 заряжается до заданного напряжения до тех пор, пока конденсатор 7 через зарядное сопротивление 8 и диод 9 не зарядится до напряжения, равного напряжению заряда конденсатора 4. В тот момент, когда напряжение на конденсаторе 7 станет несколько больше напряжения заряда конденсатора 4, диод б открывается, и конденсатор 4 начинает дозаряжаться током от фазы А. Ток дозаряда конденсатора 4, протекая по цепи упоавления тиристора 1, открывает его, и конденсатор 7 разряжается через каналы 1 и П 1(орректор С. М. Сига хред Л. В. Куклин ловская Тираж 480 Подписноео делам изобретений и открытий при Совеге Министров СССР Москва ГК, Раушасая наб., д. 4,5 аказ 2272,11 ПИИИПИ Комитетпограгрия, пр, Сапунова, 2 логических элементов, формируя в канале 1 логических элементов продвига 1 ощнй, а в канале 111 - блокирующий импульсы тока.Резистор б служит для снятия напряжения дозарядки конденсатора 4, полученного им во время переключения тиристора б.Два других формирователя работают аналогично от фаз В и С, формируя в соответствующих каналах логических элементов продвигающие и блокирующие импульсы тока,Изменяя коэффициент трансформации трансформатора 2, устанавливают требуемый порог срабатывания тиристоров, регулируя тем самым параметры тактовых импульсов тока, нагрузочную способность генератора.Таким образом, предлагаемая схема позволяет сравнительно просто устанавливать напряжение переключения тиристоров и обеспечивает их надежное автоматическое управление при питании генератора непосредственноот трехфазной сети переменого тока,5 Предмет изобретенияГенератор трехтактных импульсов по авт.св,204707 на тиристорах, отличающийся тем, что, с целью повышения надежности и автоматизации управления работой генератора, 10 в цепь управляющего электрода каждого изтиристоров включена вторичная обмотка силового трансформатора, к которой через диод подключен конденсатор, зашунтированный резистором, причем отрицательная обкладка 15 конденсатора соединена непосредственно с управляюшим электродом тиристора, а положительная через диод, включенный в обратном направлении, - с анодом тиристора.
