Формирователь колоколообразныхимпульсов

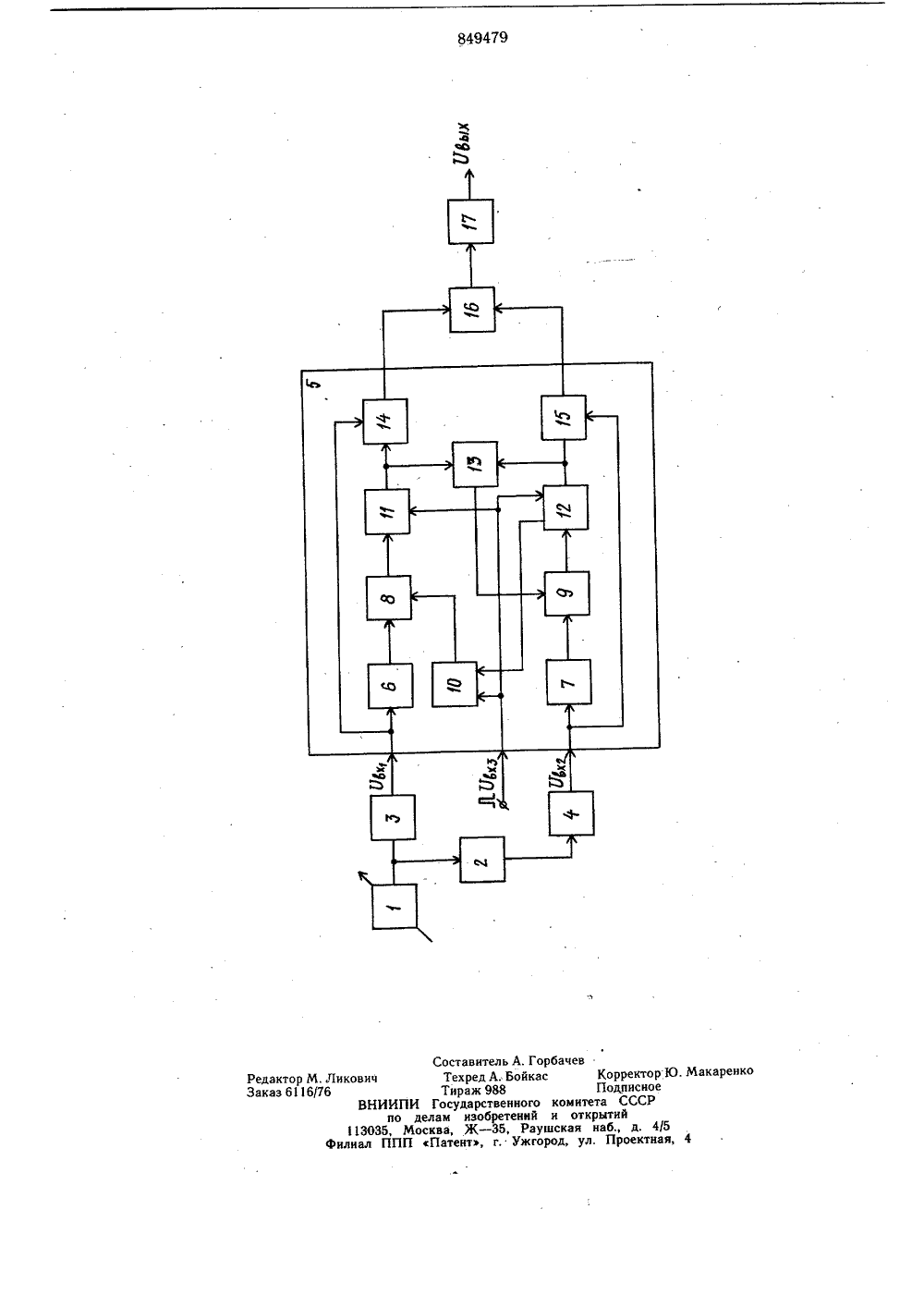

, 1849479 Союз Советски кСоциалистическиеРеспублик ОП ИСАЙИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУОпубликовано 23.07.81, Бюллетень27Дата опубликования описания 28.07.81 па делам наееретеннй н открытий3Изобретение относится к импульсной технике и может быть использовано, например, в измерительных устройствах.Известен формирователь колоколообразных импульсов, содержащий генератор синусоидального напряжения, диодный аппроксиматор, дифференциальный усилитель ЦНедостатком устройства является сложность настройки.Наиболее близким к предлагаемому является формирователь колоколообразных импульсов, содержащий генератор синусоидального напряжения, стробирующий элемент, первый и второй выходы которого подключены к соответствующим входам сумматора, выход которого подключен ко входу усилителя 2.Недостаток устройства - низкая точность формирования импульсов.Цель изобретения - повышение точности формирования импульсов.Поставленная цель достигается тем, что в формирователь колоколообразных импульсов, содержащий генератор синусоидального напряжения, стробирующий элемент, первый и второй выходы которого подключены ко входам сумматора, выход которого подклю 2чен ко входу усилителя, введены первьгй и второй фиксаторы уровня, фазовращатель, вход которого подключен к выходу генератора синусоидального напряжения и входу первого фиксатора уровня, выход которого подключен к первому входу стробирующего элемента, а выход фазовращателя через второй фиксатор уровня, подключен ко второму входу стробирующего элемента.На чертеже приведена структурная электрическая схема устройства.Устройство содержит генератор 1 синусоидального напряжения, фазовращатель 2, фиксаторы 3 и 4 уровня, стробирующий элемент 5, состоящий из элементов 6 и 7 выделения минимума, элементов 8 и 9 совпадения, триггеров 10 - 12, элемент 3 раз деления, ключей 14 и 15, сумматор 16, усилитель 17.Устройство работает следующим образом.Синусоидальные колебания генератора1 подаются на вход фазовращателя 2 и вход первого фиксатора 3 уровня, Широкополосный фазовращатель 2 позволяет получить выходной сигнал, фаза которого сдвинута относительно входного, а амплитударавна амплитудному значению входного сигнала во всем диапазоне изменения частот генератора 1,С выхода фазовращателя 2 сигнал поступает на вход второго фиксатора 4 уровня, минимальное напряжение на выходе которого практически равно нулю, а максимальное - удвоенному значению амплитуды, Эти сигналы, с учетом единичного значения амплитуд поступают на входы элементов 6 и 7 выделения момента минимума и первые входы ключей 14 и 15 стробирующего элемента 5.С выходов элементов 6 и 7 выделения момента минимума, выполненных, например, по схеме компаратора с нулевыч порогом срабатывания, последовательности коротких импульсов, сдвинутые друг относительно друга на требуемый угол, поступают на первые входы элементов 8 и 9 совпадения.В момент подачи запускающего синхроимпульса на установочный вход триггера 10 на второй вход элемента 8 совпадения подается разрешающий потенциал. При этом на счетный вход триггера 11 с выхода элемента 8 совпадения поступают импульсы, первый из которых устанавливает триггер 11 в состояние, при котором на его выходе появляется разрешающий потенциал. Ключ 4 открывается и с выхода фиксатора 3 уровня на первый вход сумматора 16 поступает сигнал. Одновременно разрешающий потенциал с выхода триггера 11 через элемент 13 разделения подается на элемент 9 совпадения, с выхода которого на счетный вход триггера 12 поступают импульсы. Первый из них устанавливает триггер 12 в состояние, при котором на его выходе появляется разрешающий потенциал. Ключ 15 открывается, и с выхода фиксатора 4 уровня на второй выход сумматора 16 поступает сигнал.Одновременно разрешающий потенциал с выхода триггера 12 через элемент 13 разделения подается на элемент 9 совпадения. Триггер 11 бпрокидывается, снимая разрешающий потенциал со входа ключа 14. Далее опрокидывается триггер 12, снимая разрешающий потенциал со входа ключа 15 и элемента 13 разделения.Одновременно отрицательный перепадподается на вход триггера 10 и устанавливает его в нулевое состояние. Стробируюнщии элемент 5 находится в исходном жду-.щем состоянии до прихода очередного синхроимпульса. Запускающий синхроимпульс также подается на входы триггеров 11 и 12, устанавливая их в нулевые состояния. Клю чи 14 и 15 могут быть подключены параллельно входам сумматора 16 и закрывать лишь на время действия импульсов с триггеров 11 и 12.Таким образом, на входах сумматора 16действуют сигналы, длительность которых 5определяется временем открытого состоя-.ния ключей 14 и 15, На выходе сумматора 16 с учетом сдвига оси ординат получаем входной сигнал, форма которого достаточно близко совпадает с теоретической кривой, 20 определяющей импульс колоколообразнойформы. Формула изобретения25Формирователь колоколообразных импульсов, содержащий генератор синусоидального напряжения, стробирующий элемент, первый и второй выходы которого подключены ко входам сумматора; выход котоЗО рого подключен ко входу усилителя, отличающийся тем, что, с целью повышения точ-.ности формирования импульсов, в него введены первый и второй фиксаторы уровня,фазовращатель, вход которого подключенк выходу генератора синусоидального напряжения и входу первого фиксатора уровня, выход которого подключен к первомувходу строб ирую щего элемента, а выходфазовращателя через второй фиксатор уровня подключен ко второму входу стробирующего элемента.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР611292, кл, Н 03 К 4/04, 21.10.78.2. Авторское свидетельство СССР45541273 кл. Н 03 К 4/00, 10,03.74.Составитель А.Техред А: Бой Тираж 988 ИПИ Государственно по делам изобретеннМосква, Ж - 35, Р ППП Патент, г, Уж Горбачевкас КорреПодпиго комитета Сй и открытиИаушская наб.город, ул, Про 1130 илиал тная, 4 Редактор М. ЛиковиЗаказ 6116/76ВН ктор Ю Макаренко сноеССР
