Устройство коррекции фазы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 777882
Авторы: Бачериков, Ворожко, Тандилашвили, Шарейко
Текст

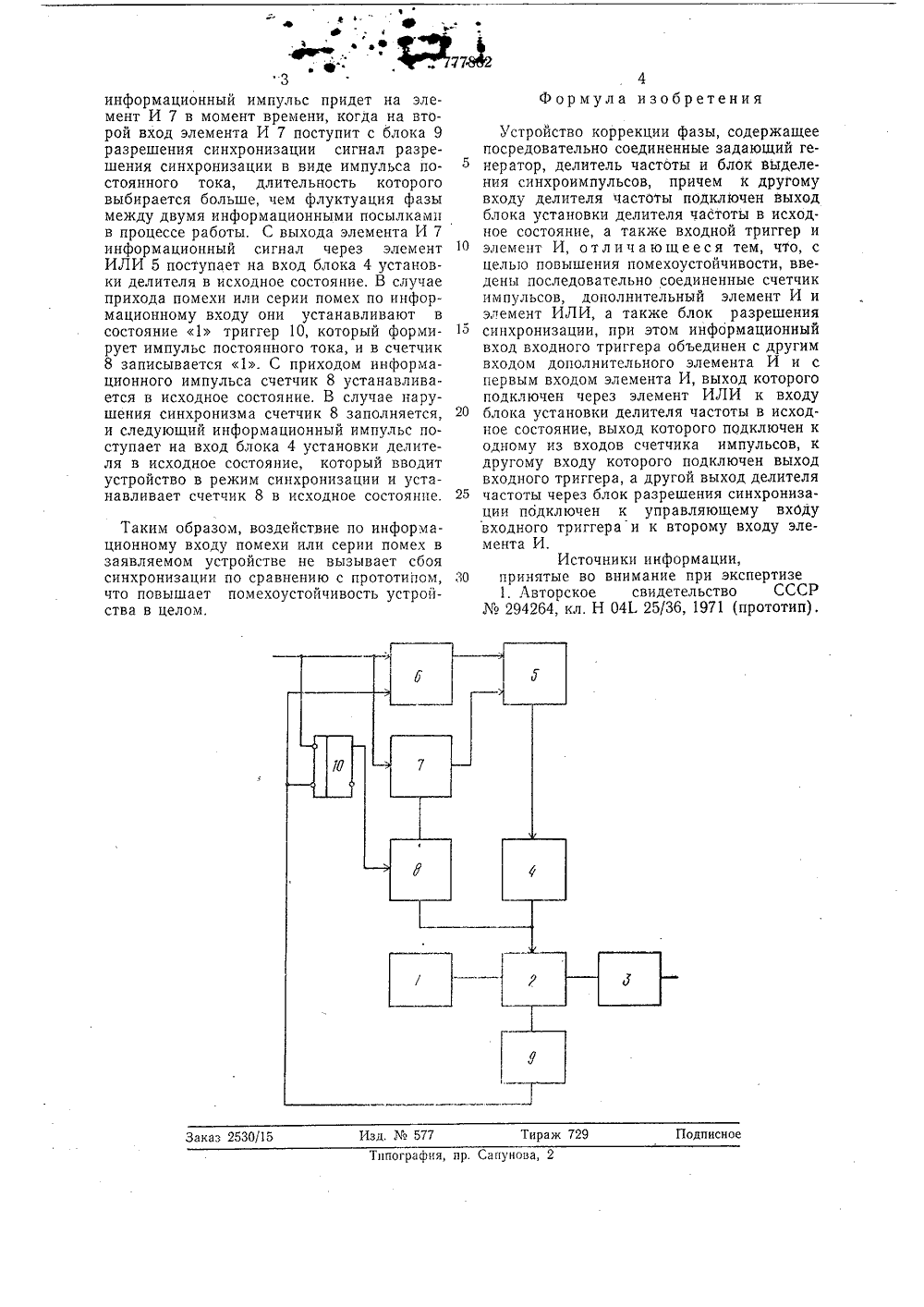

юъ йо;, ОПИСА Й"- ИЗОБРЕТЕНИЯ Союз Советски Социалистических(088.8) ло делам изобретений и отрцтий5) Дата опубликования описания 07,1. И, Ворожко,Авторы оретен аявитель 54) УСТРОЙС РРЕКЦИИ ФАЗЪ зи и может синхронизации, и фазы, сооединенные частоты и ов, причем ты подклютеля частоже входной имеет нед е помехо 20 Изобретение относится к свя использоваться в аппаратуре ции приема цифровой информа Известно устройство коррекци держащее последовательно с задающий генератор, делитель блок выделения синхроимпульс к другому входу делителя часто чен выход блока установки дели ты в исходное состояние, а так триггер и элемент И (1). Однако известное устройство статочную помехоустойчивость. Цель изобретения - повышен устойчивости.Для этого в устроиство коррекции фазы, содержащее последовательно соединенные задающий генератор, делитель частоты и блок выделения синхроимпульсов, причем к другому входу делителя частоты подключен выход блока установки делителя частоты в исходное состояние, а также входной триггер и элемент И, введены последовательно соединенные счетчик импульсов, дополнительный элемент И и элемент ИЛИ, а также блок разрешения синхронизации, при этом информационный вход входного триггера объединен с другим входом дополнительного элемента И и с первым входом Шарейко, Г. В. ТандилашвиВ. Бачериков элемента И, выход которого подключен через элемент ИЛИ к входу блока установки делителя частоты в исходное состояние, выход которого подключен к одному из входов счетчика импульсов, к другому входу которого подключен выход входного триггера, а другой выход делителя частоты через блок разрешения синхронизации подключен к управляющему входу входного триггера и к второму входу элемента И.На чертеже представлена структурная электрическая схема предложенного устройства.Устройство содержит задающий генератор 1, делитель 2 частоты, блок 3 выделения синхроимпульсов, блок 4 установки делителя частоты в исходное состояние, элемент ИЛИ 5, элементы И 6, 7, счетчик 8 импульсов, блок 9 разрешения синхронизации и входной триггер 10.Устройство работает следующим образом, С включением аппаратуры счетчик 8 устанавливается в состояние разрешения синхронизации. Первый информационный импульс через элемент И 6 и элемент ИЛИ 5 поступает на блок 4 установки делителя частоты в исходное состояние, с выхода которого импульс поступает на установочные входы делителя 2 и счетчика 8, Следующийинформационный импульс придет на элемент И 7 в момент времени, когда на второй вход элемента И 7 поступит с блока 9 разрешения синхронизации сигнал разрешения синхронизации в виде импульса постоянного тока, длительность которого выбирается больше, чем флуктуация фазы между двумя информационными посылками в процессе работы. С выхода элемента И информационный сигнал через элемент ИЛИ 5 поступает на вход блока 4 установки делителя в исходное состояние, В случае прихода помехи или серии помех по информационному входу они устанавливают в состояние 1 триггер 10, который форми рует импульс постоянного тока, и в счетчик 8 записывается 1. С приходом информационного импульса счетчик 8 устанавливается в исходное состояние. В случае нарушения синхронизма счетчик 8 заполняется, 20 и следующий информационный импульс поступает на вход блока 4 установки делителя в исходное состояние, который вводит устройство в режим синхронизации и устанавливает счетчик 8 в исходное состояние. 25 Таким образом, воздействие по информационному входу помехи или серии помех в заявляемом устройстве не вызывает сбоя синхронизации по сравнению с прототипом, 30 что повышает помехоустойчивость устройства в целом,Формула изобретения Устройство коррекции фазы, содержащее посредовательно соединенные задающий генератор, делитель частоты и блок Выделения синхроимпульсов, причем к другому входу делителя частоты подключен выход блока установки делителя частоты в исходное состояние, а также входной триггер и элемент И, отличающееся тем, что, с цельо повышения помехоустойчивости, введены последовательно соединенные счетчик импульсов, дополнительный элемент И и элемент ИЛИ, а также блок разрешения синхронизации, при этом информационный вход входного триггера объединен с другим входом дополнительного элемента И и с первым входом элемента И, выход которого подключен через элемент ИЛИ к входу блока установки делителя частоты в исходное состояние, выход которого подключен к одному из входов счетчика импульсов, к другому входу которого подключен выход входного триггера, а другой выход делителя частоты через блок разрешения синхронизации подключен к управляющему вхОду входного триггера и к второму входу элемента И.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР294264, кл. Н 041. 25/36, 1971 (прототип),
