Полканов

Номер патента: 399721

Опубликовано: 01.01.1973

Авторы: Куликов, Полканов

МПК: G01B 7/32

Метки: агрегатом, обработанной, площади, тракторным, учета

...10 при возникновении перегрузок в редукторе и счетчике оборотов.Тахогенератор 3 соединен с датчикам перемещения, интегрирующий электродвигатель 10 - с выходом узла 51 множения через переключающи 11 контакт 15 реле 14 и, например. через терморезистор 22. Вход узла умножения соединен с выходом датчика скорости, напригмер с выходом выпрямителя 17.В качестве измерительного колеса 1 может быть использовано одно из ведомых колес тракторного агрегата, например колесо плуга.Устройство работает следующим образом.Перед началом обработки тракторным агрегатом учитываемой площади потенциометром 4 с помощью лимба 5 задают известное значение длины окружности измерительного колеса 1 потенциометром 6 с помощью лимба 7 известное значение ширины захзата...

Номер патента: 394655

Опубликовано: 01.01.1973

Авторы: Куликов, Полканов

МПК: G01B 7/32

Метки: пахоты, площади

...площади пахоты содержит датчик 1 скорости, задатчцк 2 ширины захвата плуга датчик 3 положения плуга, датчик 4 изменения ширины захвата плуга во время пахоты, выполненный в виде потенцбчометрического преобразователя угла поворота рычага дискового ножа плуга, преобразователи б, 6 и 7 сигналов датчиков 1, 2 и 4, алгебраический сумматор 8, множительное устройство 9, интегрирующее устройство 10, задатчик 11 длины окружности колеса, источник 12 питания и измерительатые приборы 13 и 14, по 2казывающеие скорость движения плуга и площадь пахоты.Описываемое устройство работает следующим образом.5 Сигналы с датчиков 1, 3 и 4 и с задатчцков2 и 11 поступают через преобразователи или непосредственно иа сумматор 3, множительное устройство 9 и на...

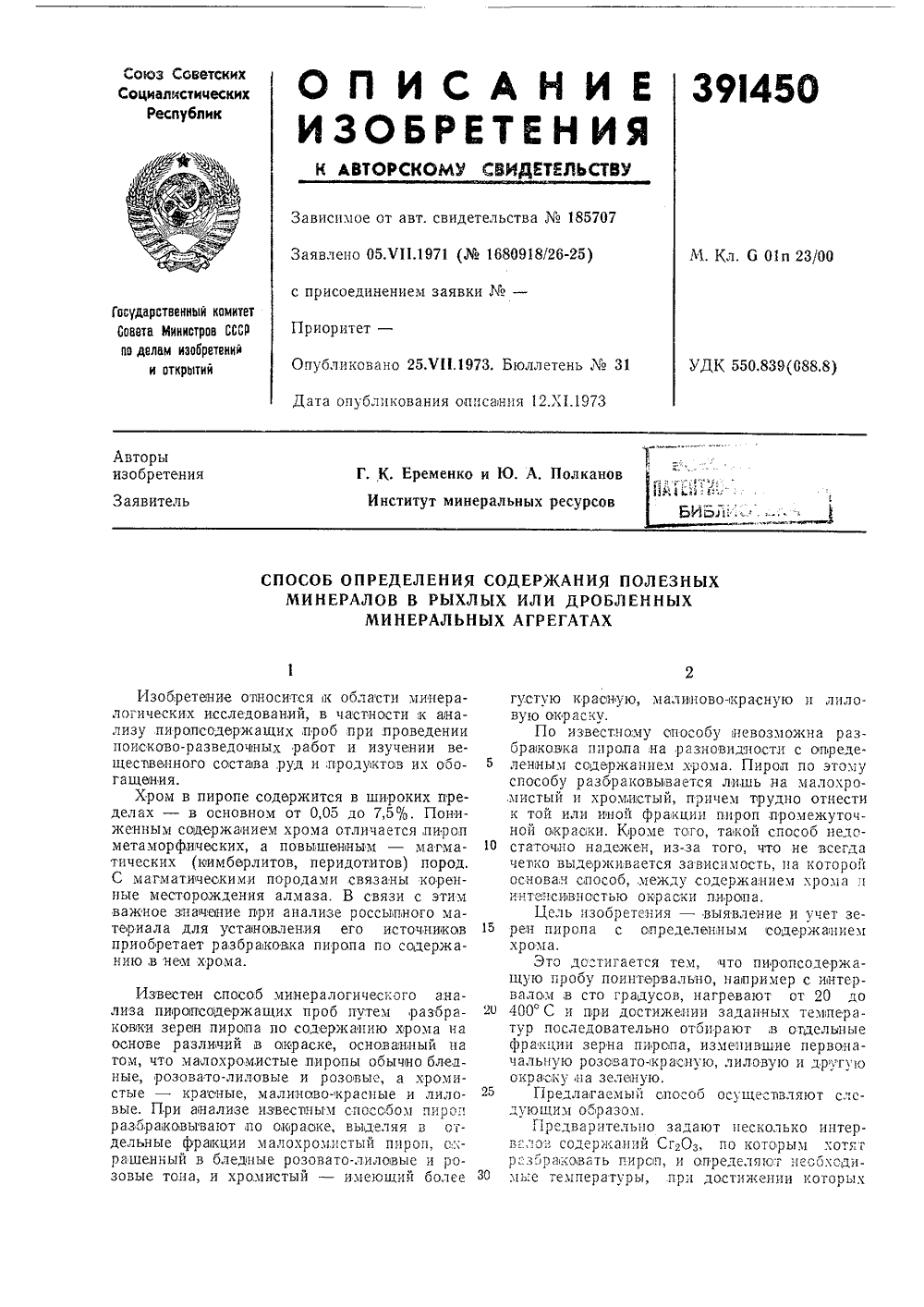

Номер патента: 391450

Опубликовано: 01.01.1973

Авторы: Еременко, Полканов

МПК: G01N 23/00

Метки: полезных, содержания

...и лиловую окраску,По известчому способу невозможна разбраковка пиропа на разновидности с эпределенным содержанием хрома, Пирол по этому способу разбраковывается лишь на малохро,мистый и хромастый, причем трудно отнести к той или иной фракции пироп,промежуточной окраски. К 1 роме того, такой способ недостаточно надежен, из-за того, что не всегда четко выдерживается зависимость, на которой основал способмежду содержанием хрома н интенсивностью окраски пирона.Цель изобретения - выявление и учет зерен пиропа с определенным содержаоием хрома.Это до:тигается тем, что пиропсодержащую пробу поинтервально, например с интервалом в сто градусов, нагревают от 20 до 400 С и при достижении заданных температур последовательно отбирают,в отдельные...

Номер патента: 331766

Опубликовано: 01.01.1972

Авторы: Институт, Полканов, Юриш

МПК: A01B 17/00, G01B 21/02

Метки: 147572330-15, 1972, frnacnoiy, авт, бюллетень, заявки, описание, опубликовано, присоединением, свидетельства, свидетельствузависимое, ю-уёсоюз, —заявлено, —приоритет, •изобретенияк

...передвигается каретка с фотоэлементом, регистрирующим границу раздела обработанного и необработанного участков, один выход которого подключен к одному из входов триггера, а другой - к счетчику и другому входу триггера; выход последнего подключен к генератору импульсов, соединенному с суммирующим счетчиком,Датчик захвата ширины пахотного агрегата устанавливается на раме плуга перед передним корпусом плуга. ключении устройства каретка начи. едвигаться с помощью двигателя помонорельсу влево. Достигнув крайнего левого положения, каретка нажимает на микропереключатель 11, в результате чего подается сигнал на один из выходов триггера,и счетчик импульсов, упор 9 в это же время переводит переключатель И в правое положение, и каретка...

Номер патента: 327893

Опубликовано: 01.01.1972

Авторы: Полканов, Проектно, Уль, Юриш

МПК: A01B 69/04

Метки: гусеничного, движения, направления, трактора, фотодатчик

...положении 15 трактора проекция линии раздела вспаханного и невспаханного участков почвы проходит между фотоэлементами, В этом случае на выходах схем включения фотоэлементов 1 и 2 есть сигналы. Сигнал с фотоэлемента 1 посту пает на вход ячейки б совпадения, однако наее выходе сигнал появляется только тогда, когда на ее второй вход поступает сигнал с инвертора 4.Таким образом, при правильном положении 25 трактора сигнал на выходе ячейки б совпадения отсутствует, Аналогично сигнал с фотоэлемента 2 поступает на вход ячейки 5 совпадения, но на ее выходе сигнал появляется только тогда, когда на ее второй вход посту пает сигнал с пнвертора 3, т. е. при правильЗаказ 654/4 Изд.198 Тираж 4 Ц 11 ИИПИ Комитета по делам изобретений и открытий...

Номер патента: 296951

Опубликовано: 01.01.1971

Авторы: Полканов, Проектно, Уль, Юриш

МПК: G01B 21/18

Метки: агрегатом, глубины, замера, пахотным, почвы

...движка реостата строго определенное.Расстояние между нулевой точкой движкареостата и поверхностью невспаханной площади меняется и влечет за собой изменение сопротивления реостата. Изменение расстояниямежду остриями рабочих органов и поверх 25 ностью невспаханной площади влечет за собойизменение глубины борозды /т, т. е. Й=Б - Ц 2.Реостат включается потенииометром, и напряжение, снимаемое с движка и нижнейклеммы реостата, пропорциональное глубине30 борозды, поступает на сравнивающее устройст 296951во и на отградуированный указатель контроля глубины, который устанавливается перед трактористом; с помощью указателя можно регистрировать действительную глубину вспашки в любой момент времени.После включения устройства датчик глубины пахоты...

Номер патента: 270052

Опубликовано: 01.01.1970

Авторы: Абрамович, Вулис, Курносов, Полканов, Сакович

МПК: H02M 5/27

Метки: непосредственной, связью, фазорасщепителях, частоты

...выходной клеммой фазорасщепителя.На каждую группу вентилей в последовательности, определяемой требуемой частотойЗо и чередованием фаз вторичного напряжения,подаются импульсы управления, отвечающие выпрямительному или инверторному режиму. При этом анодные группы вентилей обеспечивают формирование в нагрузке отрицательных полуволн тока, а катодные группы. - положительных полуволн. Импульсы управления для первого и второго фазорасщепителей сдвинуты по фазе на угол, равный сдвигу фаз выходных напряжений блока питания 50,При указанном режиме управления для момента времени, когда открыты, например, вентили 5, 9, 12, 15, 19 и 25, ток в преобразователе протекает в направлениях, указанных стрелками на фиг, 1.Управление преобразователем...

Номер патента: 267265

Опубликовано: 01.01.1970

Авторы: Полканов, Шайдеров

МПК: F16B 5/00

Метки: антивибрационнойзащиты, антиударной

...имеющими форму диска и тора, Однако известное устройство не обеспечивает перемещения защищаемого обьекта, например, на грузовой платформе внутри помещения.Предлагемое устройство является дальнейшим развитием известного из основного авторского свидетельства и отличается тем, что оно снабжено колесом, встроенным в его опору и закрепленным при помощи оси, установленной на подшипниках. Это обеспечивает перемещение ооъекта.На фиг, 1 изображено предлагаемое устройство в разрезе; на фиг. 2 - два предлагаемых устройства, соединенных между собой,2Устройство содержит корпус 1, опору 2,пневматические упругие элементы в виде диска 3 и тора 4, Опора снабжена колесом б, подшипниками б и осью 7. Опоры смежных 5 устройств соединены между собой...

Номер патента: 248451

Опубликовано: 01.01.1969

Авторы: Аронин, Архангельский, Гавриленко, Ключанский, Кобзев, Лапин, Петров, Полканов, Проскурин

МПК: B23D 25/06, B26D 5/08

Метки: 248451

...возможно попадание окалины на трущиеся части режущих механизмов, расположенных на нижнем транспортере.В описываемых ножницах каждая пара 25взаимодействующих ножей, установленныхна шарнирно закрепленных рычагах, расположена в одном блоке. На транспортере с необходимым шагом, равным длине отрезаемой заготовки, установлено соответствующее количество блоков. Размещение режущих элементов на одном транспортере упрощает устройство, делает возможной полную отрезку заготовки и исключает возможность попадания окалины на трущиеся части режущих механизмов.На фиг. 1 схематично изображена конструкция предлагаемых ножниц; на фиг. 2 - блок с ножами.Ножницы содержат рольганг 1, цепной транспортер 2 с установленными на нем блоками 3 и жестко...

Номер патента: 243348

Опубликовано: 01.01.1969

Авторы: Полканов, Шайдеров

МПК: F16C 27/06, F16F 9/02

Метки: антивибрационнойзащиты, антиударной

...горизонтальной плоскости,а чертеже схематически изображено предлагаемое устройство,Устройство содержит корпус опоры 1, выполненный в виде усеченного конуса, который имеет диск 2, закрепленный на меньшем осночи воздухание снабже ыазаны).тройства проиния в пневмоаолняются воздв зависимост невмоамортизаторы штуцерами (на чер 0 Для пода4 и 5 последтеже не покСборка усствии давлекоторые запго давлениянагрузки. зводится при отсуттортизаторах 4 и 5, хом до необходимоот воспринимаемой оверхности кор- эллиптическую во для антиударной и аниты, состоящее из опоры, олнен в,виде цилиндра и имеются пневмоамортизаустройство не может восдействующие в любых наобеспечивает изменение торов в требуемых предевыступающий за контурь ,прягаемая опорная част в...

Номер патента: 231911

Опубликовано: 01.01.1968

Авторы: Бабушкин, Емель, Научно, Полканов

МПК: G06M 7/00

Метки: 231911

...ходе двигателя; выпрямительный мост 8 на диодах сглаживающего емкостью фильтра 4; реле 5, исключающее срабатывание устройства при пусковом токе; реле 6 для управления счетчиком при нали гии деталей на одной позиции; реле 7 для управления счетчиком при наличии деталей на обеих позициях; схему 8 включения счетчика 9 импульсов, состоящую из емкости, 5 разрядного сопротивления и диода.Станок имеет две силовые головки. Леваясиловая головка участвует в обработке деталей на всех четырех позициях, правая - в обработке только на двух позициях. ТрасформаО тор улавливает ток двигателя правой силовойголовки.При пуске двигателя срабатывает реле 5,Размыкающийся контакт его отключает реле 6 и 7. По окончании пуска реле 5 опускает и 5 снова...

Номер патента: 209493

Опубликовано: 01.01.1968

Авторы: Альбов, Бел, Гладышев, Изобретеии, Карч, Миронычев, Найденов, Полканов, Понизовский, Тучин

МПК: F27B 1/00, F27D 13/00

Метки: нагрева, шихты

...и с другой - для охлаждения наиболее напряженной зоны огнеупорной футеровки шахты над горелочными устройствами. Воздух в коробку 12 поступает по наружному закрытому каналу 13, выведенному над платформой 14 10 к приемным патрубкам. В коробке 12 по еенаружной обечайке крепятся воздухопроводные колена, подающие сжатый воздух с давлением 500 мм вод ст. к двухпроводным газовым горелкам 2.15 Всего на шахте устанавливается 8 горелокприродного газа. Горелки сблокированы в 4 группы,по числу горелочных плит 8, прикрывающих собою огнеупорные блоки 15, в которых отформованы горелочные туннели, по 20 два в каждом блоке.Горелки своими фланцами закреплены нагорелочных плитах по осям каждого туннеля.Когда шахтный нагреватель выполняет вагрегате...

Номер патента: 206607

Опубликовано: 01.01.1968

Авторы: Альбов, Карч, Липовецкий, Найденов, Полканов, Понизовский, Фрумин, Цивлин, Чаевский

МПК: F27B 1/02, F27B 19/00

Метки: печь, плавильная, шахтная

...питатель. С помощью такого питателя идет непрерывная загрузка подъемника 1 б, осуществляющего непрерывную подачу шихты в загрузочное окно шахты.Размеры кусков шихты при плавке в индукционной тигельной бессердечниковой печи промышленной частоты имеют важное значение, При пуске печи в работу шихта должна иметь либо размерность условного шара не менее 200 .ил в диаметре, либо в печи должна непрерывно оставаться доля расплавленного металла, так называемое болото, отвечающее по весу 25 - 30% емкости тигля. Более мелкая шихта может быть расплавлена быстро при наличии в тигле упомянутого болота, или при шихте условной кусковатости 100 лм за счет повышения частоты тока.Основной частью печи является плавильное устройство. Две цилиндрические...

Номер патента: 204355

Опубликовано: 01.01.1967

Авторы: Альбов, Карч, Липовецкий, Найденов, Полканов, Понизовский, Фрумин, Цивлин, Черемисина

МПК: F27B 1/09, H05B 6/02

Метки: печь, плавильная, шахтная

...и открытий при СоветеМосква, Центр, пр. Серова, д, 4 Подписно инистров СССТипография, пр. Сапунова,ей зоне чугун. В копильнике чугун хорошо перемешивается, частично корректируется по составу и подогревается р температуры, несколько превышающеи температуру разливки чугуна в формы. ЗффгРм жидкий металл выпускается непрерывной струей в очередный разливочный ковш. Шахтная плавильная печь для непрерывнойплавки чугуна, стали и цветных металлов,включающая шахту для подогрева и подачи шихты и плавильный тигель, расположенный под шахтой, отличающаяся тем, что, с целью увеличения производительности печи при по вышении качества металла и обеспечения универсальности агрегата при непрерывном выпуске металла, шахта выполнена в виде...

Номер патента: 197721

Опубликовано: 01.01.1967

Авторы: Гласко, Денисьев, Михалев, Полканов

МПК: G05B 5/00

Метки: 197721

...характеризуется взаимно однозначным соответствием между видом переходного процесса амплитудно-частотной и фазовой характеристик. Особенностью предложенного способамической коррекции сигналов являетсявыходной сигнал систем формируют путпрерывного выделения промежуточногония из трех скорректированных величинного сигнала.Это позволяет повысить точность и улухарактеристики систем автоматическоголирования,На фиг. 1 изображена блок-схема коррующего устройства, иллюстрирующаяложенный способ; на фиг, 2 представлегарифмические амплитудные и фазовыетеристики звеньев.Корректирующее устройство содержкорректирующие звена 1, 2, 3 непрер частот 1 (см. фиг. 2) выходные х звеньев находятся в фазе, и лопь выделяет выходную величину кольку эта величина...

Номер патента: 79509

Опубликовано: 01.01.1949

Автор: Полканов

МПК: F23B 1/06

Метки: непрерывной, рядового, сжигания, слоевого, совместного, сортировкой, топка, топлива, факельного

...поставленных вертикально или наклонно у фронтальной стенки.На чертеже предлагаемая топка изооражена в разрезе,Топка имеет вертикальную шахту 1, во фронтальной стенке 2 которой встроены ступенчатые колесники 3 и 4 с узкими щелями для прохода воздуха с большой скоростью. Со етороны топочной камеры б шахта ограничена кирпичной перегородкой б. Иротив верхних фронтовых колосников 3 в кирпичной перегородке б сделан проем 7, а против нижних колосников 4 установлен шибер 8, регулирующий толщину слоя топлива и имеющий сквозные окна 9,служащие для прохода выносимого воздухом мелкого топлива.Топка снаожена механической переталкцвающей решеткой 10, дутьевым вентилятором 11 и питателем 12 топлнга.Рядовое топливо подается на решетку 10. При...

Номер патента: 55040

Опубликовано: 01.01.1939

Авторы: Макушенко, Наджаров, Полканов

МПК: B02C 13/26

Метки: агрегат, мельничный, пылеугольной, топки

...перед фронтовой стеной топки. Шахты набжены раздельными для каждой окнами, выводящими аэропыль, расположенными так, что поток аэро. пыли из окна одной шахты пересекает поток из окна другой шахты,На чертеже изображена схема мельничного агрегата для пылеугольнойтопки.Две шахтные мельницы 1 и 2с аксиальным или тангенциальнымвводом сушильного агента устанавливаются осями параллельно фронтовойстенке топки котла, непосредственноперед ней и попарно так, что разъемих корпусов осуществляется в противоположные стороны. Над мельница ми располагаются обычные сепарирующие шахты с оощей промежуточ ной стенкой. Окна для вывода аэропыли в топку б из шахт размещаютсядруг над другом, причем для лучшегоиспользования объема топки аэропыль из...
