Пасиченко

Номер патента: 866436

Опубликовано: 23.09.1981

Авторы: Бочкарев, Бочкарева, Пасиченко

МПК: G01N 1/10

Метки: выращивания, жидких, микроорганизмов, отбора, проб, установкам

...воздухом. Затем по следующей команде программного блока 14 закрывается эапорный клапан 20 и открывается эапорный клапан 18 нв патрубке подачи формалина 15. Происходит заполнение формалином внутренних каналов и камер погружной емкости 1, циркуляционного трубопровода 12 и выносной камеры 21. Далее по сигналу программного блока 14 закрывается запорный клапан 23 и все эти каналы и камеры выдерживаются в растворе формалина заданное время, установленное программным блоком 14, После этого сигналы от программного блока 14 открывают эапорные клапаны 23 и 19 на патрубке подачи аммиака 16 для нейтрализации варов формалина и закрывают клапан 18. По окончании нейтрализации открывают запорный клапан 7 и закрывают запорный клапан 19. Повторной...

Номер патента: 855424

Опубликовано: 15.08.1981

Автор: Пасиченко

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...скапливаться бактериальная среда -источник заражения,На фиг, 1 изображена схема устройства;на фиг. 2 - отборный трубопровод с запорной арматурой в момент проведения стерилизации, продольный разрез.Устройство состоит из отборного трубопровода 1, соединяющего пробоприемнуюемкость 2 с сосудом 3 культивирования микроорганизмов, например ферментером. Натрубопроводе 1 между емкостью 2 и сосудом 3 установлена запорная арматура 4,например вентиль. Отборный трубопроводсо стороны сосуда 3 снабжен последовательно расположенными внутри его седлом 5,шариком 6 и ограничителем 7 положенияшарика. Ограничитель 7 выполнен в видеприливов обтекаемой формы, что может бытьдостигнуто, в частности, прокаткой внутрьтрубы или отливкой, Между ограничителем 557...

Номер патента: 838251

Опубликовано: 15.06.1981

Авторы: Глухов, Пасиченко

МПК: F16K 31/145

Метки: запорный, клапан, мембранный

...фиг.Клапан состоит иэ корпуса 1, по центру которого имеется проходное отЭ 5 верстие 2 с коническими седлами 3 и 4, взаимодействующими с центрами 5 гибких перегородок 6 и 7, выполненными в виде полусфер. К корпусу 1 через распорные кольца 8 с помощью крышек 940 и 10 прижаты упругиеприводные мембраны 1 и 12 с центрами 13, выполненными также в виде полусфер по аналогии с центрами 5. Между центрами гибких перегородок и приводных мембран раз 45 мещены шарики 14. Внутри корпуса выполнены два входных канала: 15 " для подвода рабочей среды и 16 - для подачи стерилизующих агентов, а также канал 17 - для отвода рабочей среды и отработанных стерилиэующих агентов.50 Каналы 15-17 соединены между собой через подмембранные полости Б и В и проходное...

Номер патента: 821927

Опубликовано: 15.04.1981

Авторы: Костюченко, Пасиченко

МПК: G01F 11/06

Метки: микродозированияжидкости

...5 последовательнозаполняют сосуд 3 и емкость 4 (клапан13 в это время закрыт) до тех пор, пока уровень жидкости не коснется дна поплавка 14. Поскольку сосуд 3 и емкость4 сообщаются между собой, анализируемаяжидкость устанавливается в них на одномуровне, При этомшприц 15 заранее устанавливают так, что его игла погруженав,жидкость. После проведения перечисленныхопераций осуществляют отбор пробы вшприц. С этой целью клапан 5 закрываюттягу 10 освобождают из фиксатора 11,заставив поплавок 14 погрузиться в испытываемую жидкость на некоторую глубинуН. Движение поплавка вызывает с помощьюрычажной системы перемещение поршня17 вверх на величину(фиг. 3). За счет.разряжения, созданного поршнем в мерномобъеме шприца, происходит заполнениеего...

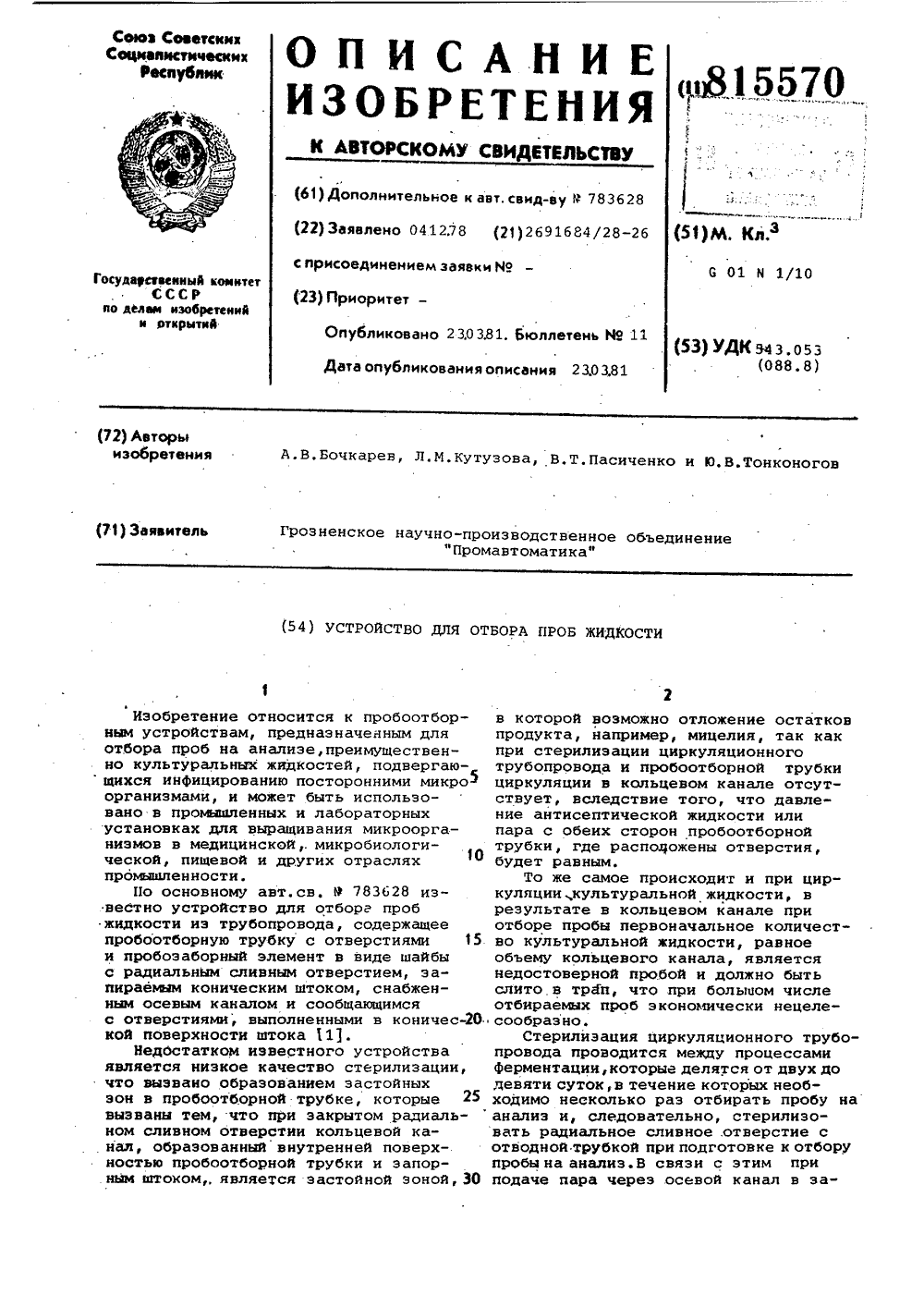

Номер патента: 815570

Опубликовано: 23.03.1981

Авторы: Бочкарев, Кутузова, Пасиченко, Тонконогов

МПК: G01N 1/10

Метки: жидкос-ти, отбора, проб

...фиг. 1 изображен общий видустройства; на фиг. 2 - вид пробозаборной трубкисо стороны движенияпотока культуральной жидкости; на15 фиг. 3 - сечение пробозаборной трубки в радиальном направлении.Устройство состоит иэ пробозаборного элемента в виде шайбы 1, установленной на циркуляционном трубо 2 О проводе 2 в месте разъема труб. Шайба 1 снабжена радиальным сливцымотверстием 3, в основании котброгоукреплена трубка 4 для отвода пробжидкости, и коническим запорным штоком 5 с осевым каналом б, сообщеннымс отверстиями 7, выполненными в конической поверхности штока 5 и выходящими в радиальное отверстие 3. Запорный шток 5 размещается внутрипробоотборной трубки 8, установленной в шайбе 1 соосно радиальномуотверстию 3, образуя...

Номер патента: 812828

Опубликовано: 15.03.1981

Авторы: Глухов, Кузовков, Опришко, Пасиченко

МПК: C12B 1/06

Метки: жидких, микро-биологических, отбора, проб

...работает следующим образом.В исходном положении все запоротые клапаны закрыты за исключением клапанов 12, 18 и 22, чем достигается сте рилизация паром разделительной камеры 1 и промывка измерительной камеры 2 водой с размещенными в ней датчиками анализаторов состава и свойств вещества. По окончании паровой стерилизации по команде, поступающей от блока 25, подается сигнал на закрытие клапанов 12 и 18 и открытие клапанов 13 и 15. Эжектором 11 в разделительной камере 1 создается разрежение, необходимое для отбора пробы из ферментера 5. Затем клапаны 13 и 15 закрываются, а клапан 7 открывается. За счет полученного перепада давлений жидкость иэ ферментера транспортируется в разделительную камеру. Через некоторое время клапан 18 открывается,...

Номер патента: 811141

Опубликовано: 07.03.1981

Авторы: Глухов, Зосимов, Обельченко, Пальчик, Пасиченко, Тер-Степанян, Юрков

МПК: G01N 31/00

Метки: pactbopa, ацето-нового, кислотности

...смешения от исходнои температурыацетона и концентрации олеума и ацетона,от количества влаги в ацетоне,11 р и м е р. определенное количествоолеума 1 пропорциональное его расходу вацстонатор) отоирают на линии его подачив ацетонатор 1 и направляют в калориметр20 2. 11 ри этом датчиком 3 измеряют его температуру и одновременно датчиком 4 -концентрацию,Из линии подачи ацетона в ацетонатор 1также отоирают определенное количествоацетона, измеряют его температуру датчиком о и влажность - датчиком О, после чего направляют в тот же калориметр 2. Датчиком 7 измеряют температуру полученнойАбсолютная погрешность из. мерения предлагаемым способом, гл Кислотность ацетонового раствора, измереннаяпредлагаемым способом, г/л Абсолютная...

Номер патента: 800669

Опубликовано: 30.01.1981

Автор: Пасиченко

МПК: G01G 17/04

Метки: весовой, дозатор, жид-кости, порционный

...ли неаризацию параметрических зависимостей, в первом случае выходного сигнала с промежуточного преобразователя 4 хода поршня от длины хода поршня 14 и во втором - выходного 4 О сигнала с промежуточного преобразователя 12 плотности от значения плотности дозируемой жидкости среды.Дозатор работает следующим образом.45Поршневой насос 1 всасывающим . трубопроводом 16 с установленным на нем первичным измерителем 3 плотности подключается к продуктопроводу 17. Приводом 10 и связанным с ним 5 р насосом 1 производится забор жидкости из продуктопровода 17 и дозирофание ее в виде весовых порций доз с последующей транспортировкой по нагнетательному трубопроводу 18 к потребителю 19, Величина весовой порции определяется конструктивными размерами...

Номер патента: 794249

Опубликовано: 07.01.1981

Авторы: Бочкарев, Бочкарева, Пасиченко

МПК: F04B 43/12

Метки: насос, перистальтического, типа

...шариком 4.Шарик 4 размещен на роторе 5, имеющем паз 6 для ведения вытеснителей и канал 7 10 для возврата вытеснителей в исходное положение, В нижней части ротора 5 выполнено сквозное осевое отверстие, сообщенное с каналом 7 для возврата вытеснителей. В отверстии 8 установлен с возможностью 15 относительного перемещения блокирующийшток 9, связанный с приводным устройством 10. Канал 7 в верхней части имеет конический входной участок для захода вытеснителей.20 При вращении ротора 5 шарик 4 перемещается по шлангу 3, уложенному в спиральную канавку 2, и поднимается при этом по пазу 6 для ведения вытеснителей. В процессе движения шарика 4 шланг 3 последо вательно деформируется и перекачиваемаясреда перемещается по нему к потребителю. После...

Номер патента: 783628

Опубликовано: 30.11.1980

Авторы: Бочкарев, Пасиченко

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...к месту отбора пробы,а отверстия на конической поверхности штока направляют жидкость илипар в виде струй на стенку радиального сливного дтверстия, что дает 3возможность стерилизовать сливноеотверстие и трубку для отвода проб.На чертеже изображено пробоотборное устройство, общий вид.Устройство содержит пробоотборный 16элемент, выполненный в виде шайбы 1,установленной на циркуляционном тру-бопроводе 2 в месте разъема труб иснабженной радиальным отверстием 3.Устройство включает также трубку 4для отвода проб жидкости и эапорныйШток 5 с осевым каналом 6, сообщающимися с радиальными отверстиями 7выполненными в конусообразном концештока и выходящими в радиальное 26,сливное отверстие 3. Запорный шток5 размещен внутри пробоотборнойтрубки 8 с...

Номер патента: 769342

Опубликовано: 07.10.1980

Автор: Пасиченко

МПК: G01F 13/00

Метки: газа, дозирования

...сумматора 24 подключены к выходам преобразователя положения поршня 19, а выход - к входу фазочувствительного усилителя 25, выход которого соединен с приводом 8. Показывающий прибор 27 подсоединен квыходам обмотки 21, а блок питания 26 - к входу обмотки 20 преобразователя 19. Для дозирования разреженных газов в устройстве предусмотрено тазоза бор ное устройство 29 эжеиционного типа, установленное на линии сброса перед сборником 11,Устройство для дозирования газа работает следующим образом.Программный блок управления 23 согласно введенной через канал 28 программе формирует сигнал уставки дозы на выходе сумматора 24 фазочувствительното усилителя 25. Усилитель 25 в зависимости от фазы сигнала с выходной обмотки 21 преобразователя 19 выдаст...

Номер патента: 767546

Опубликовано: 30.09.1980

Авторы: Бочкарев, Пасиченко, Тонконогов

МПК: G01G 13/04

Метки: весовой, дозатор, жидкости

...12, которое запираетсяшариком 13. Между цилиндром 9 и коническим наконечником 11 установленауплотнительная шайба 14, Цилиндр 9приводится в движение пневмоприводом15. Управление клапанами 7, 8 и пневмоприводом 15 осуществляется блоком16 управления и датчиками 2, 3 веса.Дозатор работает следующим образом.При открытии запорного клапана 8на трубопроводе загрузки, а вместе с"ним и переключающего клапана б жидкость поступает по П-образной трубе 5 в грузоприемный ковш 4 через радиальные отверстия 10, так как осевое отверстие 12 перекрыто шариком 13. При этом вертикальные силы движущей"-ся жидкости воспринимаются коническим наконечником 11 и не воздействуют на весоизмеритель.При загрузке ковша 4 стрелка весоизмерителя 1 перемещается. По...

Номер патента: 748185

Опубликовано: 15.07.1980

Авторы: Глухов, Никитский, Пасиченко

МПК: G01N 9/22

Метки: жидких, плотности, сред

...В своюочередь, магнит 4 обращен одноименным полюсом к полюсу магнитного поля, создаваемого катушкой 7, что9 ерживает его ат перемещения вниз, 55Датчик 8 перемещения связан последовательно через генератор 9 высокойчастоты, усилитель 10 постоянного така, источник 11 питания, коммутатор12 с катушкой 7 силовой компенсации,Для измерения силы тока в катушкесиловой компенсации при изменениивеличины архимедовой силы предусмотрен измерительный прибор 13,устройство работает следующим об 65разом,Измеряемая среда протекает через корпус 1 устройства таким образом, что поплавок 3 и магнит 5 находятся полностью погруженными в нее, Поплавок выбирается па весу таким, чтобы у него была избыточная плавучесть в данной жидкой среде, От перемещения вверх...

Номер патента: 724931

Опубликовано: 30.03.1980

Автор: Пасиченко

МПК: G01F 13/00

Метки: ввода, газовый, жидких, микрошприц, отбора, проб, хроматограф

...поршня на величинузазора в резьбе микрометрического винта,Целью дополнительного изобретения является повышение точности дозирования за счет исключения люфтов микрометрического винта насадки.5 Поставленная цель достигается тем, что впредлагаемом устройстве цилиндрический корпус снабжен гайкой с жестко закрепленными в ней пальцами, свободные концы которых расположены в отверстиях, выпол ненных в насадке, при этом между насадкойи гайкой установлена пружина.На чертеже изображен предлагмикрошприц в разрезе,Микрошприц состоит из цилиндрического 15 корпуса 1, на одном торце которого укреплена подвижная насадка 2, выполненная в виде микрометрического винта, с установленной по оси иглой 3, а на другом - рукоятка с приводным механизмом (на...

Номер патента: 709887

Опубликовано: 15.01.1980

Авторы: Бочкарев, Глухов, Пасиченко

МПК: F16K 31/02

Метки: клапан, микробиологических, прямоточный, сред

...основанием 3, выполненным заодно с запорным органом 4. На противоположных концах сильфонов укреплены фланцы 5 и 6, причем во фланце 6 выполнено проходное отверстие 7 с седлом 8. Между фланцами установлены стяжки 9 для предотвращения пх взаимного перемещения. На основании 3 по периферии закреплено выполненное из магнитного материала кольцо 10, являющееся якорем электромагнита 11, Силь- фоны установлены с противоположным по отношению друг к другу наклоном винтовых гофр.При обесточенном электромагните 11 запорный орган 4 находится в верхнем положении, при этом среда свободно проходит через проходное отверстие 7. Так7.09887 ЦНИИПИ . Заказ 8737/42 Тираж 10 Под пис ПП Патент", г. Ужгород, ул. Проектная, 4 как сильфон выполнен со...

Номер патента: 685926

Опубликовано: 15.09.1979

Автор: Пасиченко

МПК: G01G 17/04

Метки: весодозирующее

...подсоединон преобразователь 10 числа цикловобъемного счетчика жидкости 2. Выходпреобразователя 10 числа циклов подклвчен ко второму управляющему входусумматора 5.Устройство работает следующим образом.Перед пуском устройства на программном блоке 8 задается требуемоезначение дозы .отмеряемого продукта вединицах массы. Затем сигналом с программного блока 8 сумматор 5 устанавливается в исходное состояние. Таккак на входы блока сравнения 7 поступают сигналы различного уровня, тоон формирует сигнал, включающий привод 9 и вместе с ним объемный счетчик жидкости 2. При каждом полномобороте нала (цикла) счетчика 2 через его мерный объем проходит фиксированное количество продукта уи спреобразователя 10 на Управляющий.вход сумматора 5 поступает...

Номер патента: 673991

Опубликовано: 15.07.1979

Авторы: Кухнов, Пасиченко

МПК: G05D 7/03

Метки: газа, дозирования

...ре, ив при выравнивании давления в дозером 11. Рессивер 11 с одной стороны30 При давлении доэируемого газа в досоединен клапаном 12 через дроссель 13 зировочном объеме, меньшем давления гасо сливом 10 и с преобразователем 14 за-носителя, процесс доэирования протедавления, а с другой - через обратныйкает следующим образом.клапан 15 с ли ей газа-нос ел 7 и После пРомывки исследУемым газом входом эадатчика 8. Выход и б д"зирующей цетпевой емкости 1 подаеттепя 14 соединен со входом блока 6 ся команда от блока 16 Управления на управления, к которому также подключе- закрьгие клапанов 2,5 и открытие клапаны УпРавляющие клапаны входа, чья рабо на 6. Давлением газа-носителя, поступата протекает по заданной программе. ющего иэ рессивера 11, газ,...

Номер патента: 673278

Опубликовано: 15.07.1979

Авторы: Глухов, Никитский, Пасиченко

МПК: A61L 2/20

Метки: запорных, стерилизации, устройств

...хлвдагент для образования конденсата внутри запорного устройства, при этом подачу хладвгентв осуществляют до полной промывки внутренних поверхностей конденсатом.На чертеже показана схема, поясняющая описываемый способ.Запорное устройство, прямоточный сильфонный клапан 1, установленный нв технологическом трубопроводе 2 подачи мйкробиологической жидкой среды," по-мещают изолированно внутрь емкости 3, имеющей линии 4 и 5 подачи и слива хладвгента. Затем в закрытую емкость 3 в течение 20-30 мин подают проточный хладвгент, например воду;иодно67323временно через внутреннюю полость клапана пропускают острый пар под давлением 2,5-3 ати при 135 - 145 С, который в результате охлаждения стеноксильфонов водой будет-на них "конденсироваться,...

Номер патента: 641279

Опубликовано: 05.01.1979

Автор: Пасиченко

МПК: G01F 13/00

Метки: газа, дозирования

...магнитным полем с полем постоянного стержневого магнита 13, укрепленного неподвижно иа поршне 2 со стороны полости В, Электромагнит 11 представляет собой магнитовровод, состоящий иэ набо. ра пластин, например, С-образной формь 1 из магнитомягиого материала, который легко пе. ремагничивается под действием переменного тока,Постоянный магнит 13 выполней в виде стержня из мвгиитотвердого материала с высоким значением коэрцитивной силы. На суженной части корпуса под эадатчиком дозы расположена катушка задатчика 14.Устройство работает следующим образам, Индукционным задатчиком 7 устанавли вается требуемый объем мерной емкости. Для этого катушка задатчика 14 во включенном состоянии перемещается на нужное расстояние. Перемещение катушки...

Номер патента: 636705

Опубликовано: 05.12.1978

Авторы: Краснов, Мангасаров, Пасиченко

МПК: H01H 36/00

Метки: герконах, многопозиционный, преключатель

...3переключатель, продольное сечение; нафиг.2 - то же, поперечное сечение.Многопозиционный переключатель нагерконах содержит корпус 1, внутри которого имеется неподвижный вал 2 с проточками на наружной поверхности со шпоночной канавкой. На валу 2 размещенполэун Э, на котором смонтированы. элемент фиксации, например шарик 4, удерживаемый пружиной 5, указатель положеИния 6, держатель 7 с пальцем на концеи с закрепленным на нем постоянныммагнитом 8, две пружины 9, охватывающие концы ползуна.Со стороны действия постоянного магнита 8 закреплена винтами посредствомвтулки 10 и основания (ярма) 11 плата 12с расположенными на ней герконами 13,Кулиса 14 своим пазом 15 заходитна держатель 7 и соединена с ручкой 16.Сверху корпуса 1...

Номер патента: 614360

Опубликовано: 05.07.1978

Авторы: Глухов, Краснов, Кухнов, Пасиченко

МПК: G01N 9/18

Метки: жидких, плотности, сред

...показано ройство для измерения и614360 Устройство для измерения плотностижидких сред, содержащее проточный корЭр пус, поплавок с сердечником, находящимсяв поле дифференциальной катушки индуктивности, систему перемещения поплавка с блокомитросом, отличающеесятем, что, с целью .увеличения чувствительд ности в узком диапазоне измеряемых плотностей, на противоположном по отношениюк поплавку конце троса подвешена катушкаиндуктивности с возможностью встречногоперемещения относительно сердечника.36 3.Устройство содержит корпус 1 со сливной воронкой 2 и крышку 3, закрепленнуюиа ней с помощью соединения 4,Внутри крьпцки размещена .дифференциальная катушка индуктивности, состоящаяиз двух индукционных катушек 5 и 6, изолированных друг от...

Номер патента: 597965

Опубликовано: 15.03.1978

Авторы: Бунин, Пасиченко

МПК: G01N 31/08

Метки: газообразных, дозирования, жидких, проб, хроматограф, шприц

...уплотняющих элементов: эластичных втулок 9 и поджимающих их гаек 10.Для перемещения капиллярной трубки 5, осуществляющей процесс переключения 35 по стадиям: набор, отсечение пробы в полости 7 шприца и ввод в приемник, открытый конец ее подвижно связан с подпружиненной рукояткой 11 прорезью, входящей в зацепление с трубкой 5 меж" 40 ду двумя шарнирами 12, неподвижно установленный на ней. Длина трубки подбирается такой, чтобы она не препятствовала своему перемещению.Шприц работает следующим образом,Перед набором пробы во внутреннюю полость 7 корпуса 1 поршень 2 плотно стыкуется с насадкой 3. Нажатием на рукоятку 11 до упора перемещают слева направо в сквозном канале трубку 5, 60 меняя тем самым расположение отверстий, выполненных в ней,...

Номер патента: 586293

Опубликовано: 30.12.1977

Автор: Пасиченко

МПК: F16K 31/126

Метки: газа, дозатора, клапан

...конецразмещен через уплотнение 6 в выходном каналс 7. Корпус 1 снабжен каналами - вход 20 ным 8 и продувки 9 с косым срезом, соединенными между собой. Связь этих каналов с каналом 7 осуществляется через радиальное боковос отверстие 10, выполненное в трубке 5,Крышка 3 в надмембранной полости 11 имеет25 канал 12 управления для поступления сжатого воздуха, управляющего работой клапана.Помимо этого она связана с жестким центроммембраны 4 пружиной 13,Работает клапан следующимЗ 0 В исходном положении клан постуя и ираж 115 одписцо зд. М 10 Заказ 2790 О Гииографпи, пр. Сапунова паюгций по каналу 8 в полость 2, прондя через радиальное отверстие 10 капиллярной трубки 5, попадает в канал 7 (выхода газа). При этом канал 9, соооп;енный по...

Номер патента: 570777

Опубликовано: 30.08.1977

Автор: Пасиченко

МПК: G01F 13/00

Метки: ввода, газовый, жидкости, малых, отбора, проб, хроматограф, шприц

...выполненным в виде двуплечего рычага, шарнирно связанного с руко яткой. Выбором пружины 15 в лневматическойкамере создается необходимое давление, несколько превышающее давление в испарительной камере хроматотрафа. Объем пневмокамеры подбирается с таким расчетом, чтобы коли нество сжатого газа в ней с избытком хватилодля вытеснения жидкой пробы из дозировочного объема в приемник,Шприц работает следующим образом.Перед набором пробы исследуемой жидкости поршень 14 пневмокамеры при открытом клапане отводится в нижнее положение н фиксируется спусковым крючком 16, Открытие клапана осуществляется предварительным нажатием на рычат 8, который, взаимодействуя с шарниром 9, смещает запорную иглу 4 вправо и открывает отверстие 5, обеспечив тем самым...

Номер патента: 551511

Опубликовано: 25.03.1977

Автор: Пасиченко

МПК: G01F 13/00

Метки: ввода, газовый, жидких, микрошприц, отбора, проб, хроматограф

...клапана, состоящего из клапаннойкамеры Г, запорной иглы 8, перекрывающейотверстие 7, и пружины 9, поджатой винтом 10.Для управл б й клапана микрошприц оснаще иным рычагом 11,553 511 16 15 1 Ф 10 13 установленным на рукоятке 4. Рычаг 11 входит вилкой в зацепление с выходящей наружу запорной иглой 8 при помощи шарнира 12 и контргайки 13 укрепле 1 пыми на ней, Герметичность клапанной камеры Г Ь обеспечивается наличием уплотняюших элементов: прокладки 14, поджатой винтом 10, и втулки 15, поджатой через шайбу 16 гружпной 9. Для подвода сжатого воздуха предусмотрен штуцер 17ИйЬриц работает следующим образом, Перед набором пробы исследуемой жидкости поршень 5 вращением насадки 2 переводится в положение до упора. Затем дозировочная игла 3...

Номер патента: 542911

Опубликовано: 15.01.1977

Автор: Пасиченко

МПК: G01F 13/00

Метки: газа, дозирования

...Б сообщается с атмосферой с помощью клапана 12.15 Для автоматической установки требуемойпо объему дозы емкость постоянного давления оснащена индукционным задатчнком доз соленоидного типа, состоящим из якоря 13, размещенного внутри емкости и укрепленного на 2 д плунжере 14, жестко соединенного с поршнем2, и индукционной катушки 15, перемещающейся снаружи емкости с помощью ходового винта 16, связанного с приводом, например, шаговым двигателем. При дозировании раз реженных газов на линии перед дренажнымустройством 11 установлено газообразное устройство 17 эжекционного типа.Устройство работает следующим образом.При помощи индукционного задатчнка доз 30 устанавливается требуемый объем мерной емкости, для чего ходовым винтом перемещается во...

Номер патента: 540156

Опубликовано: 25.12.1976

Авторы: Дунаев, Пасиченко

МПК: G01G 17/04

Метки: весовой, дозатор, жидкости, порционный

...соединенный с промежуточным преобразователем плотности, к выходу которого подключен блок управления, связанный с показывающим прибором и индукторной муфтой скольжения, связанной со счетчиком 15.На точность дозирования этого устройства существенное влияние оказывает остаточный магнетизм, проявляющийся в условиях выбега привода от установившегося значения вращающего момента, передаваемого индукторной муфтой, что приводит к образованию дополнительных погрешностей дозировки при любых скачкообразных возмущениях.Цель изобретения - повышение точности дозирования за счет уменьшения влияния изменения плотности дозируемой жидкости.Поставленная цель достигнута тем, что регулятор хода поршня насоса связан с выходом промежуточного...

Номер патента: 512307

Опубликовано: 30.04.1976

Авторы: Кухнов, Пасиченко, Решетников

МПК: F04B 49/00

Метки: длины, поршня, хода

...реа поршня; на фиг. 2 - этого устройства.т приводной кривошип уном 2, размещеннным льно неподвижной опорно связанной, напри 25 Эта цель достигаетсякривошип установленмещения относительно нной опоры кулисы в пследней.На риг, 1 изображегулирования длины ходкинематическая схемаУстройство содержи1, сопряженный с ползв качающейся относитеры 3 кулисе 4, шарни мер, посредством шатунапоршня 7, расположенногоре 8. Приводной кривошт лу приводного устро щено, например, на посредством, наприме рукояткой 12 может п но плиты 13, закрепл сительно опоры 3.Таким образом, при жет перемещаться в лисы 4, благодаря че плечо качания кулис ры 3. Регулирование длины хода поршня 7 осуществляется следующим образом,Вращением рукоятки 12 ходового винта 11...

Номер патента: 480011

Опубликовано: 05.08.1975

Автор: Пасиченко

МПК: G01N 31/08

Метки: хроматографии, шприц-дозатор

...накопления удаляется из нее через штуцер 12. По команде, определя 1 ощей начало цикла анализа, в штуцер 11 подается сжатый газ и одновременно сбрасывается давление газа в штуцере 13, благодаря чему поршень 1 с иглой 2 движется вниз. Нижнее отверстие в игле проходит нижнюю уплотнительную втулку 7, в то время как верхнее отверстие находится во втулке 8 (фиг. Зб). В этот момент происходит отсечение пробы в капилляре иглы, т, е, ее дозирование.Продолжая от давления газа в пневмокамере двигаться вместе с поршнем вниз, нижнее отверстие в игле, пройдя через втулку 15, попадает в испарительную камеру хроматографа. При этом верхнее отверстие выходит из втулки 8 и попадает в пневмокамеру.1 О Поршень занимает нижнее крайнее положение, как это...

Номер патента: 465554

Опубликовано: 30.03.1975

Автор: Пасиченко

МПК: G01F 13/00

Метки: газа, дозирования

...8 - с источником 9 дозируемого продукта и камерой Б, которая через клапан 10 сообщена с линией газа-носителя, а через клапан 11 - с атмосферой.Поршень 2 снабжен штоком 12, выходящим через уплотнение из камеры Б. Перемещение штока и поршня, регулируется ограничителем хода, состоящим и проградуированной (на МКЛ или МЛ) рейки 13 и установочной планки 14, перемещающейся но ней.Устройство работает следующим образом.С помощью установочной планки 14 н штока 12 устанавливается требуемый объем дозы. В исходном положении (фиг. 1 и фиг. 2 а) клапаны 4, 7 и 11 открыты, а клапаны 3, 8 и 10 закрыты. Газ, подлежащий анализу, непрерывно под избыточным давлением чере. клапан 7 поступает в дозировочную камеру А.Заказ 1431 Излишки его сбрасываются через...
