Устройство для отбора и контроля микро-биологических жидких проб

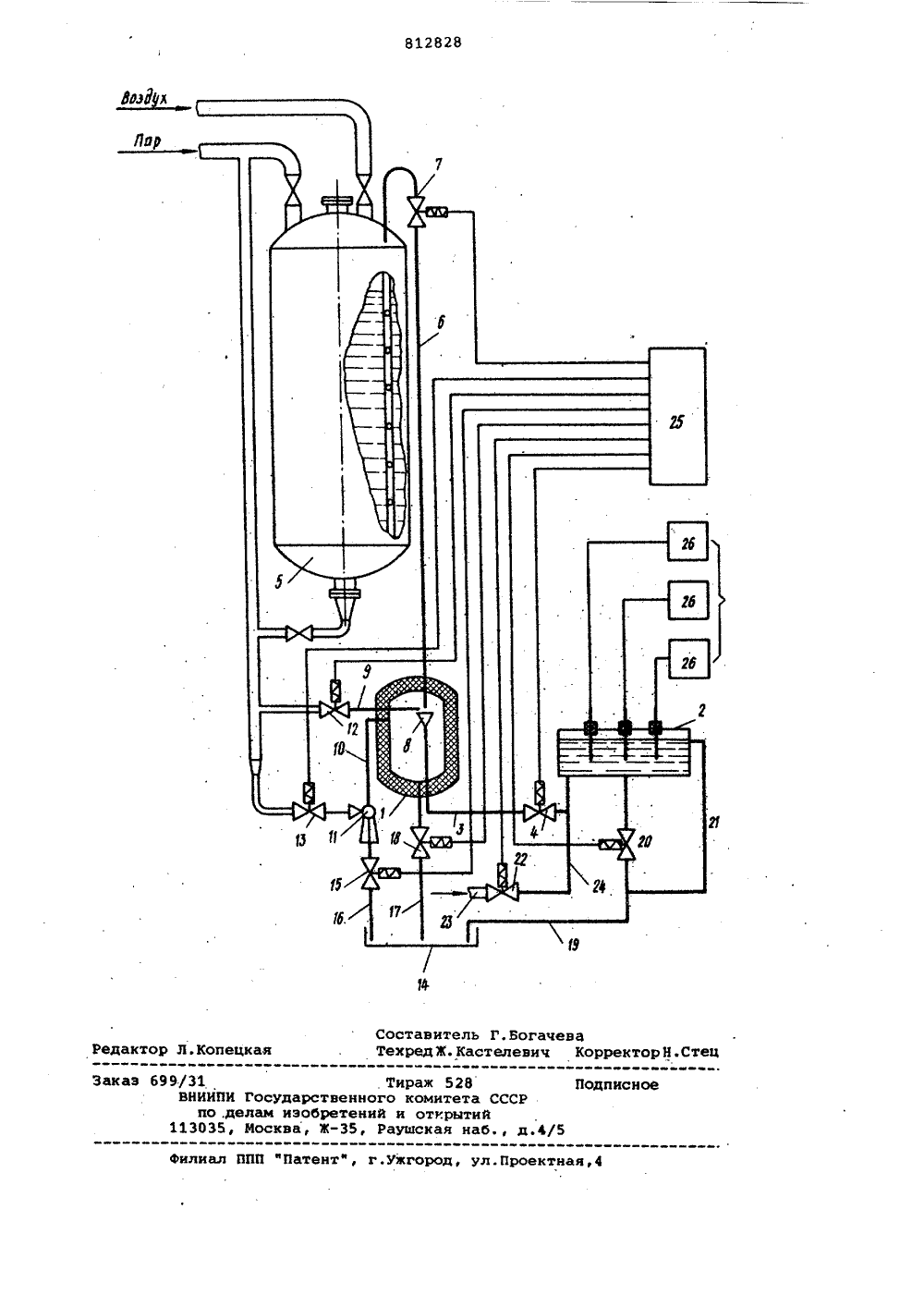

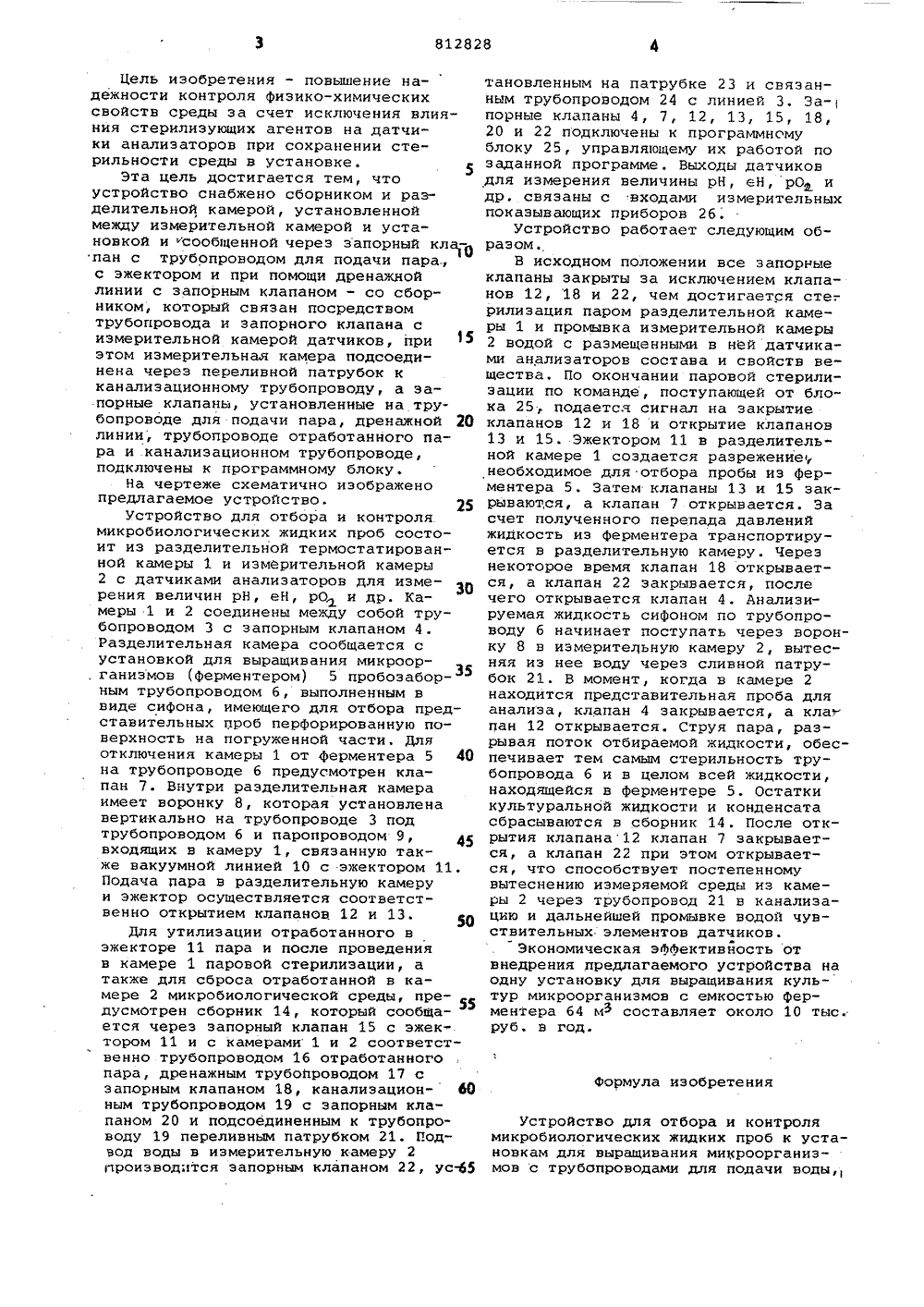

Цель изобретения - повышение надежности контроля физико-химических свойств среды за счет исключения влияния стерилизующих агентов на датчики анализаторов при сохранении стерильности среды в установке. 5Эта цель достигается тем, что устройство снабжено сборником и разделительной камерой, установленной между измерительной камерой и установкой и сообщенной через запорный кла, - пан с трубопроводом для подачи пара.,О с эжектором и при помощи дренажной линии с запорным клапаном - со сборником, который связан посредством трубопровода и запорного клапана с измерительной камерой датчиков, при этом измерительная камера подсоединека через переливной патрубок к канализационному трубопроводу а эапорные клапаны, установленные на трубопроводе для подачи пара, дренажной 20 линии, трубопроводе отработанного пара и канализационном трубопроводе, подключены к программному блоку.На чертеже схематично изображено предлагаемое устройство. 25Устройство для отбора и контроля микробиологических жидких проб состоит из разделительной термостатированной камеры 1 и измерительной камеры 2 с датчиками анализаторов для изме- ЗОрения величин рН, еН, р 02 и др. Камеры 1 и 2 соединены между собой трубопроводом 3 с запорным клапаном 4. Разделительная камера сообщается с установкой для выращивания микроор,ганизмов (ферментером) 5 пробоэаборным трубопроводом 6, выполненным в виде сифона, имеющего для отбора представительных проб перфорированную поверхность на погруженной части. Для отключения камеры 1 от ферментера 5 40на трубопроводе 6 предусмотрен клапан 7. Внутри разделительная камераимеет воронку 8, которая установленавертикально на трубопроводе 3 подтрубопроводом 6 и паропроводом 9,входящих в камеру 1, связанную также вакуумной линией 10 с эжектором 11.Подача пара в разделительную камеруи эжектор осуществляется соответственно открытием клапанов. 12 и 13.Для утилизации отработанного в эжекторе 11 пара и после проведения в камере 1 паровой стерилизации, а также для сброса отработанной в камере 2 микробиологической среды, пре-дусмотрен сборник 14, который сообщается через запорный клапан 15 с эжектором 11 и с камерами 1 и 2 соответственно трубопроводом 16 отработанногопара, дренажным трубопроводом 17 сзапорным клапаном 18, каналиэационным трубопроводом 19 с запорным клапаном 20 и подсоединенным к трубопроводу 19 переливным патрубком 21. Подвод воды в измерительную камеру 2 производится запорным клапаном 22, установленным на патрубке 23 и связанным трубопроводом 24 с линией 3. За- порные клапаны 4, 7, 12, 13, 15, 18, 20 и 22 подключены к программному блоку 25, управляющему их работой по заданной программе. Выходы датчиков для измерения величины рН, еН, рО и др. связаны с входами измерительных показывающих приборов 26.Устройство работает следующим образом.В исходном положении все запоротые клапаны закрыты за исключением клапанов 12, 18 и 22, чем достигается сте рилизация паром разделительной камеры 1 и промывка измерительной камеры 2 водой с размещенными в ней датчиками анализаторов состава и свойств вещества. По окончании паровой стерилизации по команде, поступающей от блока 25, подается сигнал на закрытие клапанов 12 и 18 и открытие клапанов 13 и 15. Эжектором 11 в разделительной камере 1 создается разрежение, необходимое для отбора пробы из ферментера 5. Затем клапаны 13 и 15 закрываются, а клапан 7 открывается. За счет полученного перепада давлений жидкость иэ ферментера транспортируется в разделительную камеру. Через некоторое время клапан 18 открывается, а клапан 22 закрывается, после чего открывается клапан 4. Анализируемая жидкость сифоном по трубопроводу 6 начинает поступать через воронку 8 в измерительную камеру 2, вытесняя из нее воду через сливной патрубок 21. В момент, когда в камере 2 находится представительная проба для анализа клапан 4 закрывается, а кла пан 12 открывается. Струя пара, разрывая поток отбираемой жидкости, обеспечивает тем самым стерильность трубопровода 6 и в целом всей жидкости, находящейся в ферментере 5. Остатки культуральной жидкости и конденсата сбрасываются в сборник 14. После открытия клапана 12 клапан 7 закрывается, а клапан 22 при этом открывается, что способствует постепенному вытеснению измеряемой среды из камеры 2 через трубопровод 21 в канализацию и дальнейшей промывке водой чувствительных элементов датчиков.аЭкономическая эффективность от внедрения предлагаемого устройства на одну установку для выращивания культур микроорганизмов с емкостью ферментера 64 м составляет около 10 тыс. руб. в год.формула изобретенияУстройство для отбора и контроля микробиологических жидких проб к установкам для выращивания микроорганизмов с трубопроводами для подачи водыпра и стерильного воздуха и с канализационным трубопроводом, содержащее измерительную камеру с датчиками анализаторов качества и свойств вещества,связанную через запорный клапан с трубопроводом для подачи воды, эжекторподсоединенный через запорный клапанк трубопроводу для подачи пара, пробозаборный трубопровод и программныйблок, подключенный ко всем запорнымклапанам, о т л и ч а ю щ е е с ятем, что, с целью повыщения надеж,ности контроля физико-химическихсвойств среды за счет исключениявлияния стерилизующих агентов на датчики анализаторов при сохранении стерильности среды в установке, оно снаб жено сборником и разделительной камерой, установленной между измерительяой камерой и установкой и сообщеннойчерез запорный клапан с трубопроводом для подачи пара, с эжектором и припомощи дренажной линии с запорным клапаном - со сборником, последний связан посредством трубопровода и запорного клапана с измерительной камеройдатчиков, при этом измерительная камера подсоединена к канализационномутрубопроводу через переливной патрубок, а запорные клапаны, установленные на трубопроводе для подачи пара,дренажной линиитрубопроводе отработанного пара и канализационном трубопроводе, подключены к программномублоку. Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР Р 458574, кл. С 12 В 1/16, 1970. 2. Авторское свидетельство СССР Р 472151, кл; С 12 В 1/06, 1973.812828 Составитель Г.богачеваРедактор Л.Копецкая ТехредЖ.Кастелевич КорректорН.Ст Зака Подписное илиад ППП "Патентф, г.ужгород, ул.Проектная,4 699/31 ВНИИПИ Госу по,делам 113 О 35, Мос
