Устройство для отбора проб жидкос-ти

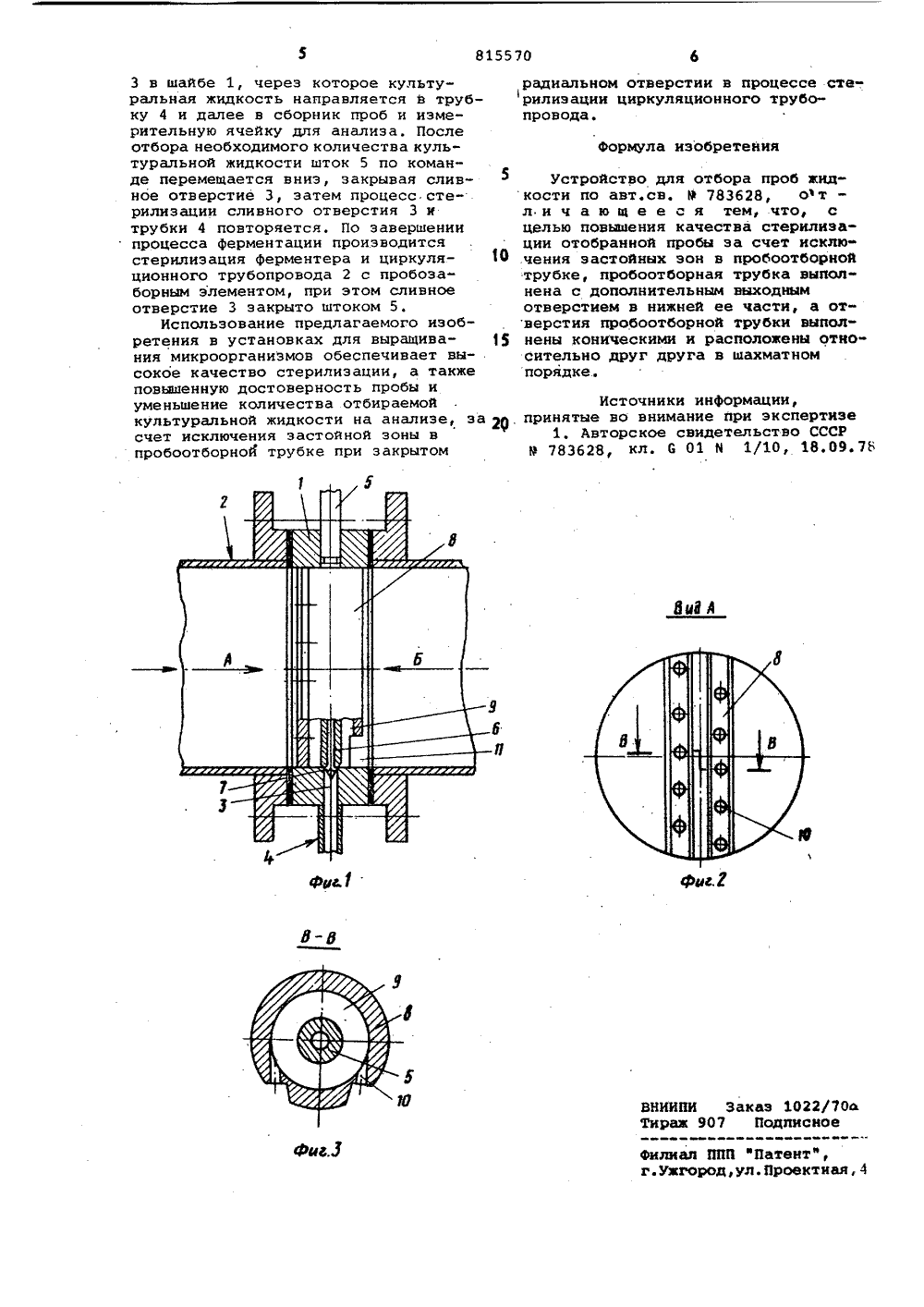

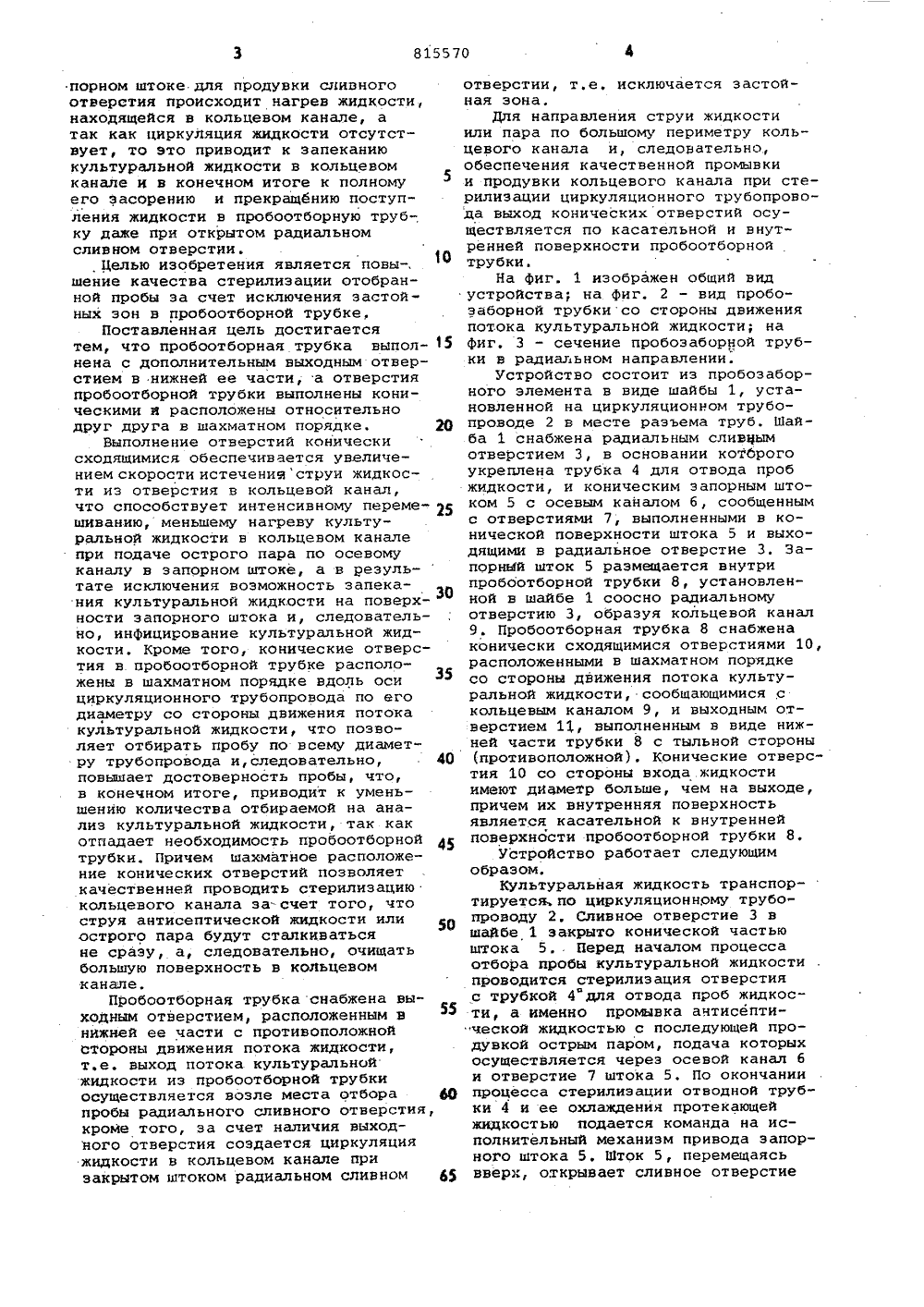

порном штоке для продувки сливного отверстия происходит нагрев жидкости, находящейся в кольцевом канале, а так как циркуляция жидкости отсутствует, то зто приводит к запеканию культуральной жидкости в кольцевом канале и в конечном итоге к полному его засорению и прекращению поступления жидкости в пробоотборную трубку даже при открытом радиальном сливном отверстии., Целью изобретения является повы-, шение качества стерилизации отобранной пробы за счет исключения застойных эон в пробоотборной трубке,Поставленная цель достигается тем, что пробоотборная трубка выполнена с дополнительным выходным отверстием в нижней ее части, а отверстия пробоотборной трубки выполнены коническими и расположены относительно друг друга в шахматном порядке.Выполнение отверстий конически сходящимися обеспечивается увеличением скорости истечения струи жидкости иэ отверстия в кольцевой канал, что способствует интенсивному перемешиванию, меньшему нагреву культу- ральной жидкости в кольцевом канале при подаче острого пара по осевому каналу в запорном штоке, а в результате исключения возможность запекания культуральной жидкости на поверхности запорного штока и, следовательно, инфицирование культуральной жидкости, Кроме того, конические отверстия в пробоотборной трубке расположены в шахматном порядке вдоль оси циркуляционного трубопровода по его диаметру со стороны движения потока культуральной жидкости, что позволяет отбирать пробу по всему диаметру трубопровода и,следовательно, повышает достоверность пробы, что, в конечном итоге, приводит к уменьшению количества отбираемой на анализ культуральной жидкости, так как отпадает необходимость пробоотборной трубки. Причем шахматное расположение конических отверстий позволяет качественней проводить стерилизацию кольцевого канала эа-счет того, что струя антисептической жидкости или острого пара будут сталкиваться не сразу, а, следовательно, очищать большую поверхность в кольцевом канале.Пробоотборная трубка снабжена выходным отверстием, расположенным в нижней ее части с противоположной стороны движения потока жидкости, т,е. выход потока культуральной жидкости из пробоотборной трубки осуществляется возле места отбора пробы радиального сливного отверстия, кроме того, эа счет наличия выходного отверстия создается циркуляция жидкости в кольцевом канале при закрытом штоком радиальном сливном отверстии, т.е. исключается застойная зона.Для направления струи жидкостиили пара по большому периметру кольцевого канала и, следовательно,обеспечения качественной промывкии продувки кольцевого канала при стерилизации циркуляционного трубопровода выход конических отверстий осуществляется по касательной и внутренней поверхности пробоотборнойтрубкиНа фиг. 1 изображен общий видустройства; на фиг. 2 - вид пробозаборной трубкисо стороны движенияпотока культуральной жидкости; на15 фиг. 3 - сечение пробозаборной трубки в радиальном направлении.Устройство состоит иэ пробозаборного элемента в виде шайбы 1, установленной на циркуляционном трубо 2 О проводе 2 в месте разъема труб. Шайба 1 снабжена радиальным сливцымотверстием 3, в основании котброгоукреплена трубка 4 для отвода пробжидкости, и коническим запорным штоком 5 с осевым каналом б, сообщеннымс отверстиями 7, выполненными в конической поверхности штока 5 и выходящими в радиальное отверстие 3. Запорный шток 5 размещается внутрипробоотборной трубки 8, установленной в шайбе 1 соосно радиальномуотверстию 3, образуя кольцевой канал9. Пробоотборная трубка 8 снабженаконически сходящимися отверстиями 10,расположенными в шахматном порядкесо стороны движения потока культуральной жидкости, сообщающимися,скольцевым каналом 9, и выходным отверстием 11, выполненным в виде нижней части трубки 8 с тыльной стороны40 (противоположной). Конические отверстия 10 со стороны входа жидкостиимеют днаметр больше, чем на выходе,причем их внутренняя поверхностьявляется касательной к внутреннейповерхности пробоотборной трубки 8.Устройство работает следующимобразом,Культуральная жидкость транспортируется по циркуляционному трубо проводУ 2. Сливное отверстие 3 вшайбе 1 закрыто конической частьюштока 5. Перед началом процессаотбора пробы культуральной жидкостипроводится стерилизация отверстияс трубкой 4 для отвода проб жидкости, а именно промывка антисептической жидкостью с последующей продувкой острым паром, подача которыхосуществляется через осевой канал би отверстие 7 штока 5, По окончанииЯ процесса стерилизации отводной трубки 4 и ее охлаждения протекающейжидкостью подается команда на исполнительный механизм привода запорного штока 5, Шток 5, перемещаясьвверх, открывает сливное отверстие815570 Формула изобретения Заказ 1022/70 а907 Подписное ВНИИТираж фааЗ 3 в шайбе 1, через которое культуральная жидкость направляется в трубку 4 и далее в сборник проб и измерительную ячейку для анализа. После отбора необходимого количества культуральной жидкости шток 5 по команде перемещается вниз, закрывая сливное отверстие 3, затем процесс.стерилизации сливного отверстия 3 и трубки 4 повторяется. По завершении процесса ферментации производится стерилизация ферментера и циркуляционного трубопровода 2 с пробозаборным элементом, при этом сливное отверстие 3 закрыто штоком 5,Использование предлагаемого изобретения в установках для выращивания микроорганизмов обеспечивает высокое качество стерилизации, а также повышенную достоверность пробы и уменьшение количества отбираемой культуральной жидкости на анализе, за счет исключения застойной зоны в пробоотборной трубке при закрытом радиальном отверстии в процессе стерилизации циркуляционного трубопровода. Устройство для отбора проб жидкости по авт.св, 9 783628, отл и ч а ю щ е е с я тем, что, сцелью повышения качества стерилизации отобранной пробы за счет исключ .чения застойных зон в пробоотборнойтрубке, пробоотборная трубка выполнена с дополнительным выходнымотверстием в нижней ее части, а отверстия пробоотборной трубки выпол" 15 иены коническими и расположены относительно друг друга в шахматномпорядке Источники информации,рр. принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 783 б 28, кл. С 01 й 1/10, 18.09.78
