Номер патента: 1740780

Опубликовано: 15.06.1992

Авторы: Макей, Парщик, Чмилевский

МПК: F04B 49/00, F15B 9/03

Метки: гидравлический, источник, питания

...5, дифференциальный гидравлический механизм 6 управления подачей насоса 1 находится под воздействием пружины 1.4 в крайнем левом положении, что соответствует номинальной подаче насоса 1, При этом весь поток рабочей жидкости сливается через предохранительный клапан 5, настроенный на минимальный уровень давления. При подаче синхронного электрического сигнала на электрические входы электрогидравлического преобразователя 9 и предохранительного клапана 5, следящий золотник первого смещается вправо, увеличивая давление в штоковой полости 7 и уменьшая давление на выходе электрогидравлического преобразователя 9, смещая тем самым дифференциальный гидравлический механизм 6 управления подачей насоса 1 вправо, в сторону уменьшения подачи...

Номер патента: 1443144

Опубликовано: 07.12.1988

Авторы: Атаманов, Парщик, Чаин

МПК: H03K 5/01

Метки: импульсов, прямоугольных, синусоидального, формирователь

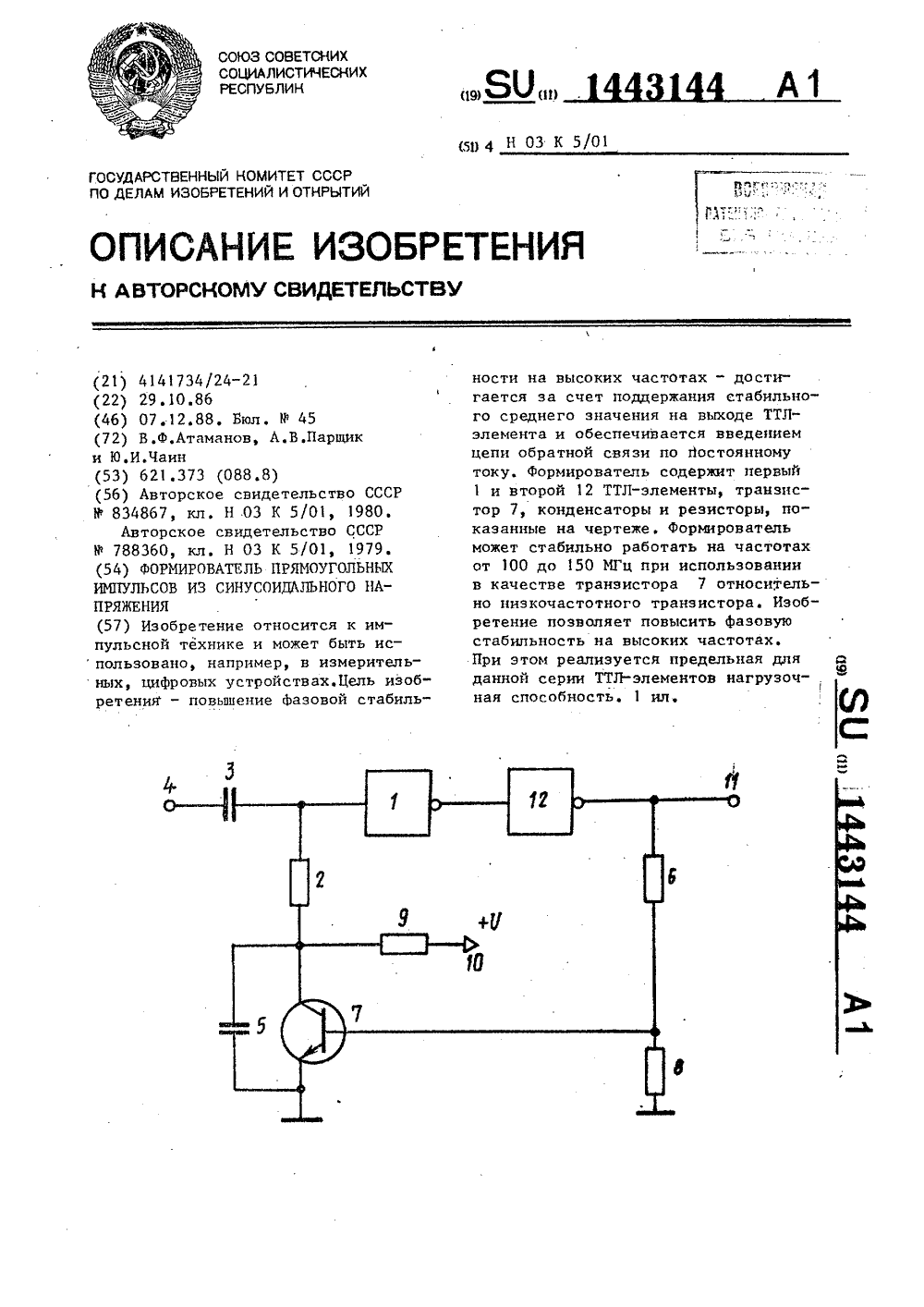

...отпирающее напряжениеТранзистор 7 совместно с ТТЛ-, элементами 1 и 12 и резисторами 6, 8, 2 и 9 образует замкнутый контур с отрицательной обратной связью по напряжению, С помощью величин резисторов б и 8 на выходе ТТЛ в элемента 12 устанавливается уровень постоянного напряжения, превышающийпороговый уровень последующих ТТЛустройств (например, +1,8 В). Приэтом ТТЛ в элемен 1 и 12 находятсяв линейном режиме, но это не вызываетложных срабатываний последующих ТТЛустройств по указанной причине,5 10 транзистора 7 относительно низкочастотный транзистор, а протекание вьгходного тока ТТЛ"элемента 1 черезрезистор 2 в направлении от вентиляобеспечивает линеаризацию"тока нагруз 40 ки на источник синусоидального сигнала, что также приводит к...

Номер патента: 1333840

Опубликовано: 30.08.1987

Авторы: Макей, Парщик, Чмилевский

МПК: F04B 49/00

Метки: насоса, подачей

...3.Если система управления содержитнереверсивный регулирующий насос,механизм изменения подачи которогостатически разгружен в системе управления (Фиг.2), выход 14 подпружиненного золотникового электрогидравлического преобразователя 8 сообщеннепосредственно с механизмом 5 управления подачей насоса 1 и полостью 15предохранительного клапана 3.Система работает следующим образом.При запуске насоса 1 в отсутствиевходного сигнала подпружиненный гидродвигатель 5 поддерживает органуправления насоса через шток 6 в положении, соответствующем нулевой подаче. Поток насоса 2 управления под 33840 2давлением, определяемым настройкойпредохранительного клапана 3, подается к гидроуправляемому подпружиненному распределителю 4 и подпружиненному...

Номер патента: 1298419

Опубликовано: 23.03.1987

Авторы: Макей, Парщик, Чмилевский

МПК: F04B 49/08

Метки: гидросистема, давлению, насоса, регулируемого

...5.Гидросистема работает следующим образом.При отсутствии нагрузки и, следовательно, давления в полости 18 управления распределителя 5 золотник 6 находится в ле 25 30 35 40 45 50 / 55 вом (фиг. 2) положении, а гидроцилиндр 2 в положении, соответствующем максимальной подаче насоса 1. При увеличении нагрузки и давления в полости 18 золотник 6 смещается вправо, сообщая насос 1 с полостью 16 распределителя 5, а полость 4 гидроцилиндра 2 - со сливом 13, что приводит к уменьшению подачи насоса 1.При подключении распределителем 20 источника 21 давления управления к полости 19 распределителя 5 (фиг. 2) динамика смещения золотника 6 вправо изменяется (замедляется) пропорционально величине давления в полости 19,задаваемой распределителем...

Номер патента: 848734

Опубликовано: 23.07.1981

Авторы: Колычев, Парщик, Удовиков

МПК: F03B 3/18

Метки: высоконапорная, гидротурбина

...5 в зоне между подвижными частями 8 лопаток б снабжено цилиндрами 11 с установленными в них запорными элементами 12 С-образного сече"нкя,имеющими возможность поворота и осевого перемещения, и, при расположении в межлопаточных каналах 9,перекрывающими их полностью или частично, высоко- напорная гидротурбина также содержит сервомоторы 13 для привода подвижных частей 8 лопаток б и сервомоторы 14 для привода эапорных элементов 12.Предлагаемое устройство работает следующим образом. В процессе регулирования турбины посредством сервомотора 13 производят перемещение подвижных частей 8 лопаток б в пазах 10 верхнего и нижнего колец 4 и 5, и таким образом производят открытие или закрытие направляющего аппарата 3, при этом к рабочему колесу (не...

Номер патента: 845915

Опубликовано: 15.07.1981

Авторы: Парщик, Цабинов

МПК: B21B 39/02

Метки: клетитрио, приемно-задающее

...Составитель Ю. Лямов Редактор Л. Копецкая Техред А. Бойкас Корректор Г. Назарова Заказ 5419/46 Тираж 888 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушкая наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Устройство содержит проводковый стол 1 с толкателем 2, установленный в верхнем горизонте прокатки, проводковый стол 3 с толкателем 4, установленный в нижнем горизонте прокатки с противоположной стороны клети, На столе 3 выполнен наклон ный склиз 5, по которому перемещается упор 6 направляющей 7. Подвижный упор 6 кинематически связан с подвижной рамой, которая жестко связана с толкателями 2 и 4, при этом направляющая 7 упора 6 связана с реечной передачей,...

Номер патента: 608012

Опубликовано: 25.05.1978

Авторы: Макей, Парщик, Чмилевский

МПК: F15B 9/03

Метки: клапан, пропорциональный, электрогидравлический

...скоростью усилием.10Целью изобретения является уменьшениенелинейности клапана.Это достигается тем, что в предлагаемом клапане установлен элемент обратнойсвязи, выполненный в виде втулки с шариком, связанным с заслонкой переменногэдросселя, причем полость втулки подключена к междроссельной камере.Кроме того, в клапане может бытьустановлена пружина смешения, расположенная между заслонкой и корпусом,На фиг. 1 представлен алектрогидравлический пропорциональный клапан; на фиг. 2 -разрез по А-А фиг. 1; на фиг. 3 - разрезпо Б-Б фиг, 1.Клапан содержит электромеханическийпреобразователь (ЭМП) 1 с якорем 2,выполняюшим роль заслонки перемнногодросселя, образованного якорем, - заслонкой 2, соплом 3 и шариком 4,Сопло 3 установлено в корпусе 5,...

Номер патента: 335477

Опубликовано: 01.01.1972

Авторы: Алексапольский, Завь, Парщик, Рымаренко, Тимофеев

МПК: F16H 41/00

Метки: гидротрансформатор, одноступенчатый

...сложны в изготовлении,С целью упрощения и изготовления конструкции гидротрансформатора лопатки насосного и турбинного колес выполнены радиальными при неподвижном реакторе, имеющем лопатки несимметричной формы.На чертеже изображен одноступенчатый гидротрансформатор. Гидротрансформатор содержит центробежный насос 1, центростремительную радиальную турбину 2 и реактор 3. Лопатки насосного и турбинного колес выполнены радйальными, а неподвижный реактор 3 имеет лопатки несимметричной формы,Радиальные лопатки насосного и турбинного колес технологичны в изготовлении. Увелиивается прочность лопастных систем и раб их колес, что позволяет увеличить окружну корость, создавая компактные гидротра форматоры. Одноступенчатыи гидротрансформатор, со...

Номер патента: 217835

Опубликовано: 01.01.1968

Авторы: Дмитриев, Крутько, Парщик, Сибирский, Тищенко, Харьковский, Хлавич

МПК: F16H 41/06

Метки: гидротрансформатор, комплексный, реверсивный, регулируемый

...проточИзвестные реверсивные комплексные регулируемые гидротрансформаторы, состоящие из насосного и турбинного колес и двух реакторов, не обеспечивают плавного регулирования угловой скорости выходного вала в широком диапазоне прямого и обратного вращений при неизменном направлении вращения входного вала.Предлагаемый гидротрансформатор отличается от известных тем, что оба реактора соединены между собой и могут плавно и одновременно выводиться из круга циркуляции и занимать любое промежуточное положение, Это дает возможность плавно регулировать угловую скорость выходного вала в широком диапазоне прямого и обратного вращений при неизменном направлении вращения входного вала.11 а чертеже изображена схема гидр форматора с частично...
