Устройство для моделирования системы сбора и обработки данных

Номер патента: 1115059

Авторы: Барулин, Бойцов, Гуденко, Норель, Харьков

ZIP архив

Текст

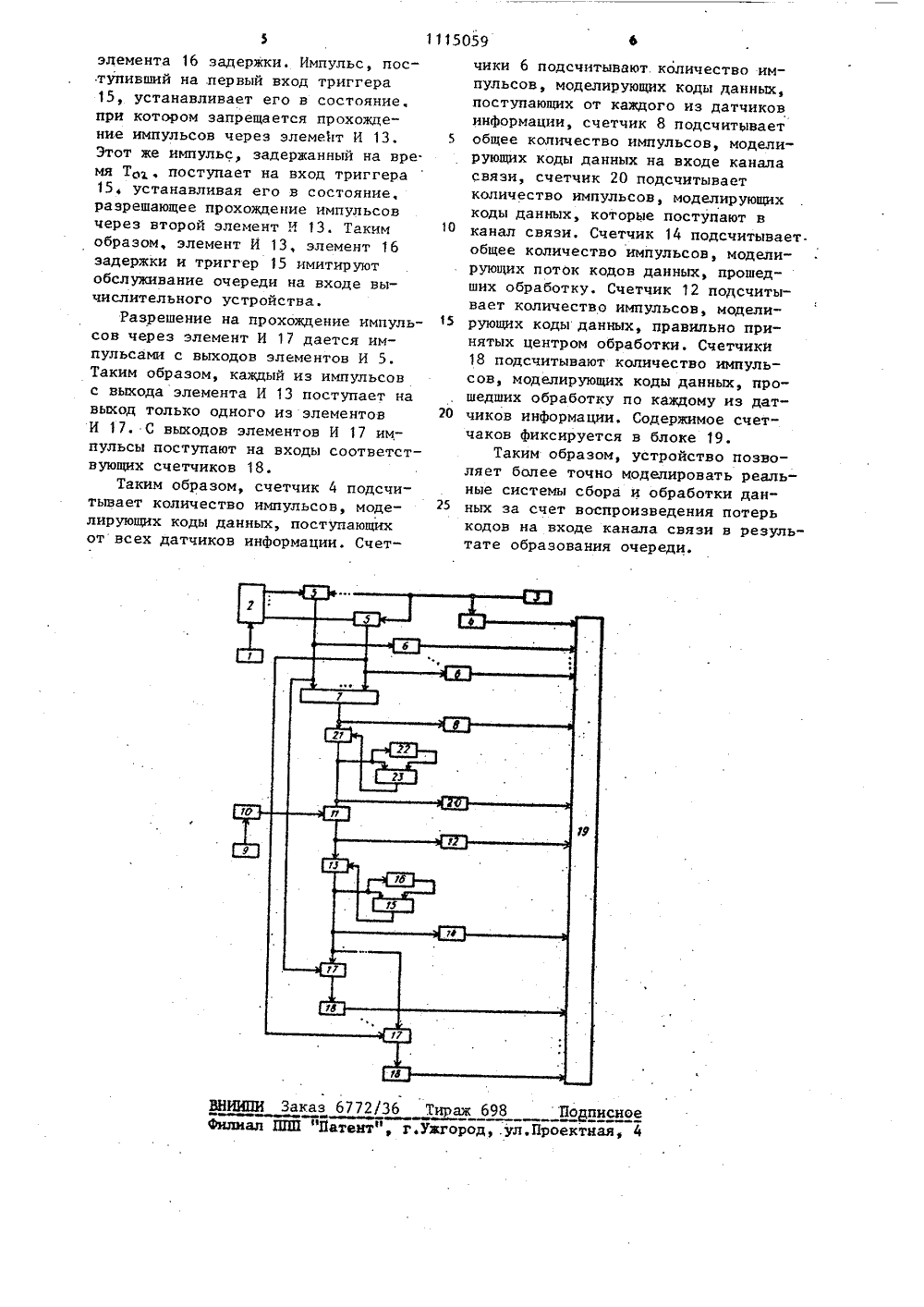

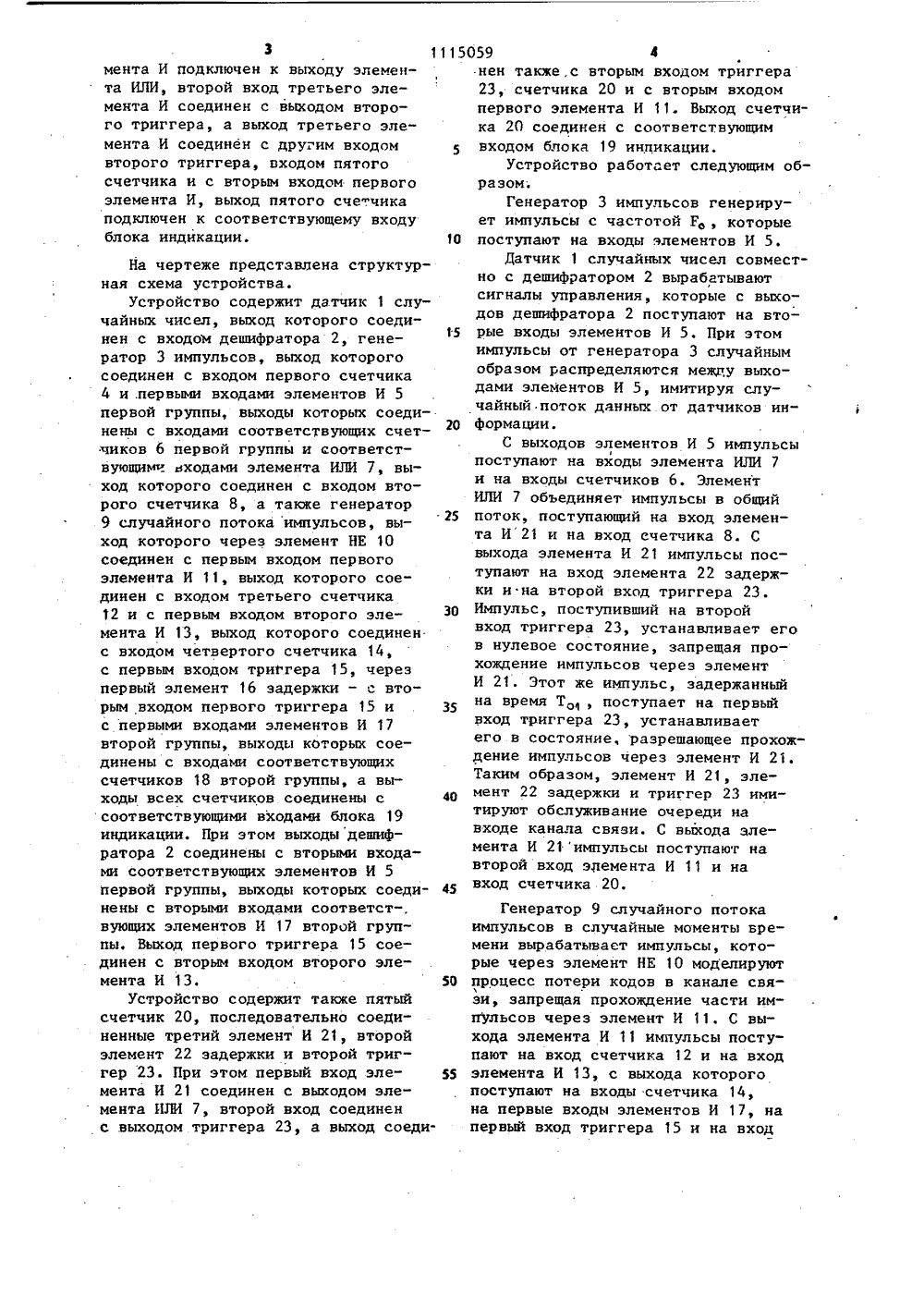

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 9) АВТОРСКОМУ ИДЕТЕЛЬСТ к ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБР(56) 1. Авторское свидетельство СССР1 Ф 805331 ь кл. 0 06 Р 15/20, 19812. Авторское свидетельство СССРпо заявке 9 3578372/18-24,кл. 6 06 Г 15/20, 1983 (прототип).(54)(57) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ СИСТЕМЫ СБОРА И ОБРАБОТКИДАННЫХ, содержащее датчик случайных чисел, выход которого соединенс входом дешифратора, генератор импульсов, выход которого соединенс входом первого счетчика и первыми входами элементов И первой группы, выходы которых подключены к входам соответствующих счетчиков первой,группы и соответствующим входамэлемента ИЛИ, выход которого соединен с входом второго счетчика, а также генератор случайного потока импульсов, выход которого через элемент НЕ подключен к первому входупервого элемента И, выход которогосоединен с входом третьего счетчика и с первым входом второго элемента И, выход которого соединен с вхо. -дом четвертого счетчика, с первымвходом первого триггера, с входомпервого элемента задержки и с первыми входами элементов И второй группы, выходы которых подключены к входам соответствующих счетчиков второй группы, выходы всех счетчиковсоединены с соответствующими входами блока индикации, при этом выходы дешифратора подключены к вторымвходам соответствующих элементовИ первой группы, выходы которых соединены с вторыми входами соответствующих элементов И второй группы,выход первого элемента задержкиподключен к второму входу первоготриггера, выход которого соединенс вторым входом второго элементаИ, о т л и ч а ю щ е е с я тем,что, с целью расширения функциональных возможностей устройствапутем моделирования потерь кодовв очереди на входе канала связипри передаче данных от датчиковинформации в центр обработки данных,оно дополнительно содержит пятыйсчетчик, а также последовательносоединенные третий элемент И, второй элемент задержки и второй триггер, нри этом первый вход третьегоэлемента И подключен к выходу элемента ИЛИ, второй вход третьего элемента И соединен с выходом второготриггера, а выход третьего элементаИ соединен с другим входом второготриггера, входом пятого счетчикаи с вторым входом первого элементаИ, выход пятого счетчика подключенк соответствующему входу блока инди 111505910 Изобретение относится к цифровой вычислительной технике и может быть .использовано при разработке и моделировании систем сбора и обработки данных.Известно устройство для моделирования работы системы связи, со.держащее многоканальный генератор случайных процессов, коммутатор, управляемый генератор пилообразного напряжения, блоки сравнения, элемент ИЛИ, триггеры с элементами зап" Рета, генератор случайного процес" са, вычислительный блок, двухпоро.говый селектор, ЦАП, реверсивный счетчик, ключ и перемножитель 13. Наиболее близким к изобретению по технической сущности является устройство для моделирования систем сбора и обработки данных, содержащее датчик случайных чисел, выход которого соединен с входом дешифратора, генератор импульсов, выход которого соединен с входом первого счетчика и первыми входами элементов И первой группы, выходы которых соединены с входами соответствующих счетчиков первой группы и соответствующим входом элемента ИЛИ выход которого соединен с входом вто. рого счетчика и первым входом первого элемента И, генератор случайного потока импульсов, выход которого через элемент НЕ соединен с вторым входом первого элемента И, выход которого соединен с входом третьего .счетчика и с первым входом второго элемента И, выход которого соединен с входом четвертого счетчика, с входом первого элемента задержки, с первым входом первого триггера и с первыми входами элементов И второй группы, выходы которых соединены с входами соответствующих счетчиков второй группы, выходы всех счетчиков соединены с соответствующими входами блока индикации, при этом выходы дешифратора соединены с вторыми входами , соответствующих элементов И первой группы, выходы которых соединены с вторыми входами соответствующих элементов И второй группы, выход первого элемента задержки подключен к второму входу первого триггера, выход которого соединен с вторым входом второго элемен.та И Г 2 Ч. Однако в известных устройствах не моделируются потери кодов по причине образования очереди на входе канала связи, что определяется ограниченной пропускной способностьь канала связи и уменьшает точность моделирования за счет ограниченных возможностей устройств,Целью изобретения является расширение функциональных возможностей устройства путем моделирования потерь кодов в очереди на входе канала связи при передаче данных от датчиков информации в центр обработки данных.1 Эта цель достигается тем, что в устройство для моделирования системы сбора и обработки данных, содержащее датчик случайных чисел, выход которого соединен с входом дешифратора, генератор импульсов, выход которого соединен с входом первого счетчика и первыми входами элементов И первой группы, выходы которых подключены к входам соответствующих счетчиков первой группы и соответствующим входам элемента ИЛИ, выход которого соединен с входом второго счетчика, а также генератор случайного потока импульсов, выход которого. через элемент НЕ подключен к первому входу первого элемента И, выход которого соединен с входом третьего счетчика и с первым входом второго элемента И, выход которого соединен с входом четвертого счетчика, с первым входом первого триггера, с входом первого элемента задержки и с первыми входами элементов И второй группы, выходы которых подключены к входам соответствующих счетчиков второй группы, выходы всех счетчиков соединены с соответствующими входами блока индикации, при этом выходы дешифратора подключены к вторым входам соответствующих элементов И первой группы, выходы которых соединены с вторыми входами соответствующих элементов И второй группы, выход первого элемента задержки подключен к второму входу первого триггера, выход которого соединен с вторым. входом второ. го элемента И, введены пятый счетчик, а также последовательно соединенные третий элемент И, второй элемент задержки и второй триггер, при этом первый вход третьего элеНа чертеже представлена структурная схема устройства.Устройство содержит датчик 1 случайных чисел, выход которого соединен с входом дешифратора 2, гене 15 ратор 3 импульсов, выход которого соединен с входом первого счетчика 4 и .первьпы входами элементов И 5 первой группы, выходы которых соединены с входами соответствующих счетчиков 6 первой группы и соответствующими. входами элемента ИЛИ 7, выход которого соединен с входом второго счетчика 8, а также генератор 9 случайного потока импульсов, выход которого через элемент НЕ 10 соединен с первым входом первого элемента И 11, выход которого соединен с входом третьего счетчика 12 и с первым входом второго элемента И 13, выход которого соединен с входом четвертого счетчика 14, с первым входом триггера 15, через первый элемент 16 задержки - с вторым входом первого триггера 15 и 35 с первыми входами элементов И 1 второй группы, выходы которых соединены с входами соответствующих счетчиков 18 второй группы, а выходы всех счетчиков соединены с 40 соответствующими входами блока 19 индикации. При этом выходы дешифратора 2 соединены с вторыми входами соответствующих элементов И 5 первой группы, выходы которых соеди иены с вторыми входами соответст-, вующих элементов И 17 второй группы. Выход первого триггера 15 соединен с вторым входом второго элемента И 13. 50Устройство содержит также пятый счетчик 20, последовательно соединенные третий элемент И 21, второй элемент 22 задержки и второй триггер 23. При этом первый вход эле мента И 21 соединен с выходом элемента ИЛИ 7, второй вход соединен с выходом триггера 23, а выход соеди 30 3 1115 мента И подключен к выходу элемента ИЛИ, второй вход третьего элемента И соединен с выходом второго триггера, а выход третьего элемента И соединен с другим входом5 второго триггера, входом пятогосчетчика и с вторым входом первого элемента И, выход пятого сче.чика подключен к соответствующему входу блока индикации. 1 О 059 4нен также,с вторым входом триггера 23, счетчика 20 и с вторым входом первого элемента И 11. Выход счетчика 20 соединен с соответствующим входом блока 19 инпикации.Устройство работает следующим образом;Генератор 3 импульсов генерирует импульсы с частотой Г , которые поступают на входы элементов И 5.Датчик 1 случайных чисел совместно с дешифратором 2 вырабатывают сигналы управления, которые с выходов дешифратора 2 поступают на вторые входы элементов И 5. При этом импульсы от генератора 3 случайным образом распределяются межру выходами элементов И 5, имитируя случайный поток данных от датчиков информации.С выходов элементов И 5 импульсы поступают на входы элемента ИЛИ 7 и на входы счетчиков 6. Элемент ИЛИ 7 объединяет импульсы в общий поток, поступающий на вход элемента И 21 и на вход счетчика 8. С выхода элемента И 21 импульсы поступают на вход элемента 22 задержки и на второй вход триггера 23. Импульс, поступивший на второй вход триггера 23, устанавливает его в нулевое состояние, запрещая прохождение импульсов через элемент И 21. Этот же импульс, задержанный на время То поступает на первый вход триггера 23, устанавливает его в состояние, разрешающее прохождение импульсов через элемент И 21. Таким образом, элемент И 21, элемент 22 задержки и триггер 23 имитируют обслуживание очереди на входе канала связи. С выхода элемента И 21 импульсы поступают на второй вход элемента И 11 и на вход счетчика 20.Генератор 9 случайного потока импульсов в случайные моменты времени вырабатывает импульсы, которые через элемейт НЕ 10 моделируют процесс потери кодов в канале связи, запрещая прохождение части импульсов через элемент И 11. С выхода элемента И 11 импульсы поступают на вход счетчика 12 и на вход элемента И 13, с выхода которого поступают на входы счетчика 14, на первые входы элементов И 17, на первый вход триггера 15 и на вход1115059 ВНИНПИ Заказ 6772/36 Тираж 69 одписно ал ППП Патентфг.Ужгород, .ул.Проектн элемента 16 задержки, Импульс, поступивший на первый вход триггера 15, устанавливает его в состояние, при котором запрещается прохождение импульсов через элемет И 13. Этот же импульс, задержанный на вре. мя То, поступает на вход триггера 15 устанавливая его в состояние, разрешающее прохождение импульсов через второй элемент И 13. Таким образом, элемент И 13, элемент 16 задержки и триггер 15 имитируют обслуживание очереди на входе вычислительного устройства.Разрешение на прохождение импульсов через элемент И 17 дается импульсами с выходов элементов И 5. Таким образом, каждый из импульсов с выхода элемента И 13 поступает на выход только одного из элементов И 17. С выходов элементов И 17 им; пульсы поступают на входы соответствующих счетчиков 18.Таким образом, счетчик 4 подсчитывает количество импульсов, моделирующих коды данных, поступающих от всех датчиков информации. Счетчики 6 подсчитывают. количество импульсов, моделирующих коды данных,поступающих от каждого из датчиковинформации, счетчик 8 подсчитывает 5 общее количество импульсов, моделирующих коды данных на входе каналасвязи, счетчик 20 подсчитываетколичество импульсов, моделирующихкоды данных, которые поступают вканал связи, Счетчик 14 подсчитываетобщее количество импульсов, моделирующих поток кодов данных, прошедших обработку. Счетчик 12 подсчитывает количество импульсов, модели рующих коды данных, Правильно принятых центром обработки. Счетчики18 подсчитывают количество импульсов, моделирующих коды данных, прошедших обработку по каждому из дат чиков информации. Содержимое счет"чаков фиксируется в блоке 19.Таким образом, устройство позволяет более точно моделировать реальные системы сбора и обработки данных за счет воспроизведения потерькодов на входе канала связи в результате образования очереди.

Смотреть

Заявка

3591021, 10.05.1983

ПРЕДПРИЯТИЕ ПЯ А-7162

БАРУЛИН ВАЛЕРИЙ НИКОЛАЕВИЧ, БОЙЦОВ АЛЕКСАНДР ПАВЛОВИЧ, ГУДЕНКО ВЛАДИМИР ВАЛЕНТИНОВИЧ, НОРЕЛЬ ВЛАДИМИР КОНСТАНТИНОВИЧ, ХАРЬКОВ АНАТОЛИЙ ПЕТРОВИЧ

МПК / Метки

МПК: G06N 7/08

Метки: данных, моделирования, сбора, системы

Опубликовано: 23.09.1984

Код ссылки

<a href="https://patents.su/4-1115059-ustrojjstvo-dlya-modelirovaniya-sistemy-sbora-i-obrabotki-dannykh.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для моделирования системы сбора и обработки данных</a>
