Мущинкин

Номер патента: 1037111

Опубликовано: 23.08.1983

Авторы: Богатырев, Мущинкин

МПК: G01M 13/02

Метки: винт-гайка, испытания, качения, передач, стенд

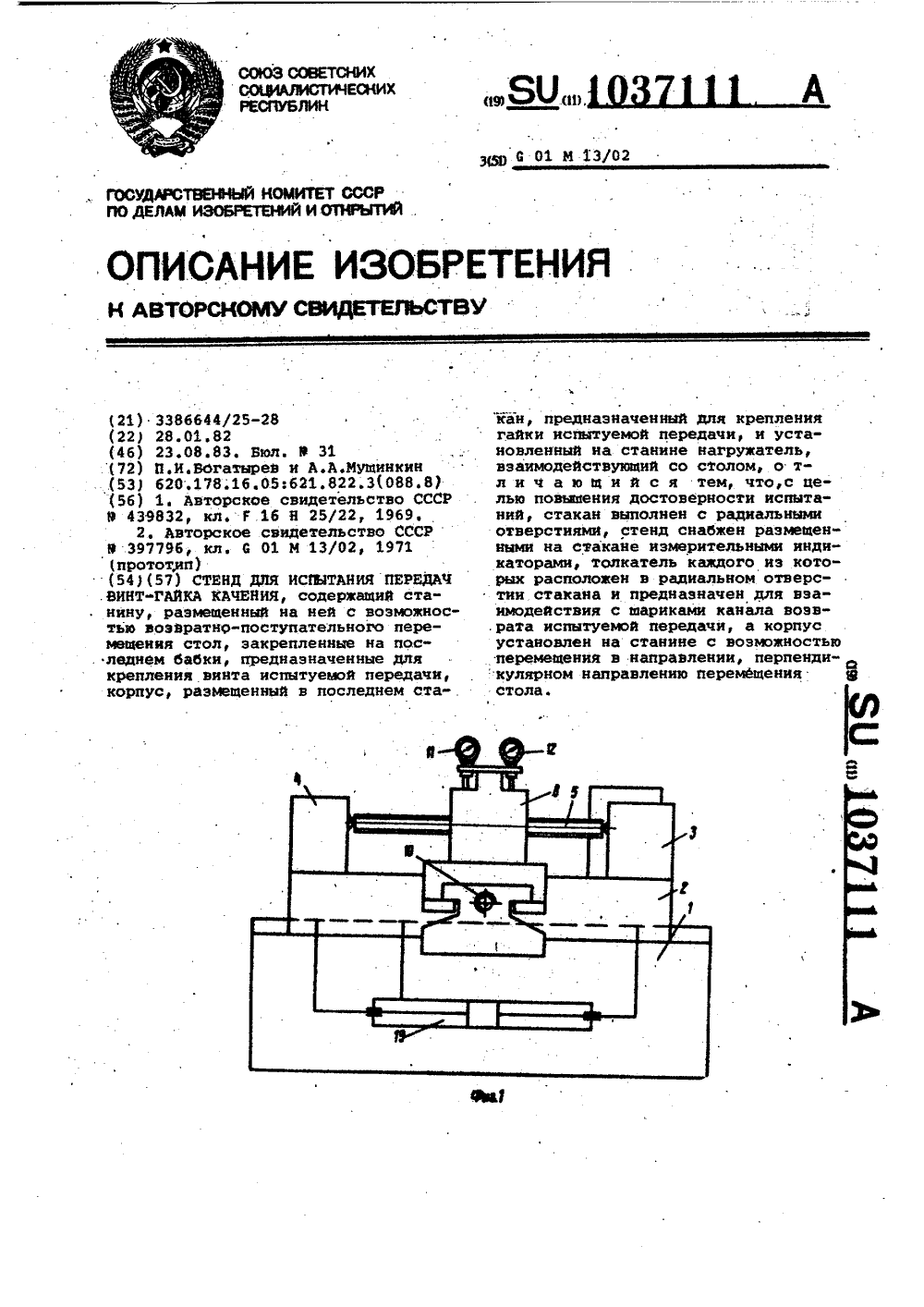

...радильном отверстии стакана и предназначен для взаимодействия с шариками канала возврата. испытуемой передачи, а корпус установлен на станинес воэможностью перемещения в направлении, перендикулярном направлениюперемещения стола.На фиг. 1 изображен стенд, общийвид; на фиг. 2 - стакан с закрепленными измерительными .индикаторами, разрезСтенд содержит станину 1, установленный на ней с возможностью возвратно-поступательного перемещения стол 2с задней 3 и средней 4 бабками, вцентрах которых устанавливаетсявинт 5 испытуемой передачи (не обоз- .начена ), гайки б и 7 которой крепятся на шпонке в стакане 8, размещенном в гнезде корпуса 9, установ.-.аленного на станине 1 .с возможностьюперемещения в направлении, перпенди"кулярном направлению...

Номер патента: 1024164

Опубликовано: 23.06.1983

Авторы: Диденко, Мущинкин

МПК: B23B 25/06

Метки: металлорежущего, органа, переключения, подачи, подвижного, станка

...для взаимодействия с толкателем, при этом на валу выполнены выступы, взаимодействующие с конечным выключателем.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 1; на фиг. 5 - разрез Г-Г на фиг. 1,Конструктивно устройство для автоматического отключения подачи подвижного органа металлорежущего станка выполнено следующим образом,Вал (фиг. 1 ) с продольным пазом 2 (фиг. 3) установлен в подшипниках с помощью кронштейнов 3 на станине 4 станка и удерживается от вращения пружиннымфиксатором 5 (фиг. 2). На валу 1 на шпонках б посажены передвижные копиры 7, выполненные в виде разрезных втулок с фигурными пазами 8. Копиры 7 крепятся на...
