Менделев

Номер патента: 1803433

Опубликовано: 23.03.1993

Авторы: Гузенков, Егоров, Камалов, Менделев, Чуйков

МПК: C21C 7/00

Метки: металлического, перемешивания, расплава, электромагнитное

...металла в условиях искусственно создаваемой неравномерности концентрации вводимых в металл добавок,На фиг.1 показано предлагаемое устройство, общий вид;на фиг,2 - зависимость изменения величины магнитной индукции над токонесущей поверхностью электромагнитного устройства (кривая 1 - известное, кривая 2 - предлагаемое устройство) от соотношения И, где г - расстояние от токонесущей обмотки до жидкого металла,= 2 т (т - полюсное деление устройства электромагнитного пеоемешивания). Зависимости были получены экспериментально на физической моУстройство электро шивания металлическо жит магнитопровод 1, о из 14 одинаковых кату менты 3, защитный кож материала,Устройство работа зом. При установке усположении на металлургическом агрегате с помощью...

Номер патента: 1764506

Опубликовано: 23.09.1992

Авторы: Менделев, Похис

МПК: A47J 31/00

Метки: жидкости, кипячения, сосуд

...и вертикально установленного штока с выступами, при этом в корпусе емкости и в ручке выполнены каналы для размещения в них выступов с возможностью взаимодействия одного из них с пружинными контактами, а другого - с верхней съемной крышкой и в качестве выключателя использована верхйяя съемная крышка.На фиг,1 схематично изображен сосуд для кипячения жидкости; на фиг.2 - электро- схема узла блокировки; на фиг.З - крышка сосуда; на фиг,4,5 - схемы, поясняющие работу узла блокировки.Сосуд для кипячения жидкости, преимущественно для приготовления кофе, содержит емкость 1 со сливным желобом 2 для слива жидкости, днищем 3 и ручкой 4, выключатель 5, в качестве которого использована верхняя крышка, и нижнюю 6 крышку, электронагреватель,...

Номер патента: 1623766

Опубликовано: 30.01.1991

Авторы: Безматьев, Гавриленко, Курочка, Менделев, Никитин, Рубинштейн

МПК: B03D 1/14

Метки: флотационная

...р)сположсцы желоба 4 лля пенного прс,1 уктд, одной из торцовых стенок корил с. р,)сп 0,10 ж(цо загрузоНос п 1)ис нос 6.еци 51 х другой - приспособление ),1.Я Р(131 РЗКИ ОТХОЛОВ фЛОТЗЦИИ, ВЫПОЛ нс ннс и,снух;тс "ков 7 и 8 В первом (1 с . щ, СВ В С с Х 11(. И (. Г О 1 1 С Т И С О С К Д Т 3 М И н ст 1 нх жезобсн 4 лля пенного продукта хтдцовлецы л,ве ситд 9 с размерами отверстие с),5 лл 1, соединенные между со й В точк;х, р;сплс)женцых на оси фло;пиоцной м,ницы. Во Вт(ром тс(ке 8 присцсс)блсния 6,ля улдгп ния из неп пенного црслукг 1 р;полсткецы исносцимдзели 1 Г),Флтдпиоццая мдцинд работает слелуюПсцл Обр( СМ.1 хтьпд 1(срез здгрузочнсс присцособ,1.ци(. ) цтпде В чсрвлю из кзл 1 ер 2 флот (11 и 11 й л 1 1 Ии и ы, глс д эри руетс я д эра т-...

Номер патента: 1431843

Опубликовано: 23.10.1988

Авторы: Боркин, Иоффе, Максимов, Менделев, Преображенский, Рубинштейн, Узлов

МПК: B03D 1/24

Метки: пневматическая, флотационная

...15 и верхними концами разделительных вертикальных перегородок 2 и 3 расположен пеноприемник 16 для приема и выпуска пенного продукта, Переливной карман 17 для выпуска хвостов предназначен для регулирования уровня посредством шиберной заслонки 18, которая приводится в движение штурвалом 19, и соединен с камерой 1 машины патрубком 20. В случае забивания донной камеры машины 1 песками предусмотрено аварийное разгрузочное устройство 21 с регулирующим вентилем 22.Машина работает следующим образом.Исходная пульпа, обработанная реагентами, через загрузочное приспособление 14 равномерно поступает в отсек 5 камеры 1 флотационной машины, проходя по наклонной деке 10 через килевидные зубья распределительных козырьков 13, оказывается в зоне...

Номер патента: 1234062

Опубликовано: 30.05.1986

Авторы: Герчунас, Менделев, Раскина

МПК: B23B 47/02

Метки: расточного, станка, узел, шпиндельный

...и радиального смещений ходового винта 14 он смонтирован на упорных подшипниках 15 и радиальных подшипниках 16 соответственно, На ходовом винте 14 жестко закреплена шестерня 17, зацепленная с зубчатым редуктором 18 привода перемещения радиального суппорта 7, соединенного через дифференциальный механизм (не показан) с главным приводом станка.С ходовым винтом 14 жестко связан валик 19, поддерживаемый подшипниками 20 внутри шпинделя 3. Валик 19 связан через муфту с ходовым винтом 21, установленным внутри шпинделя 3 на упорных подшипниках 22 дополнительной винтовой пары.Упомянутая муфта представляет собой жестко укрепленную на валике 19 втулку 23 с радиальными отверстиями, в которых расположены шарики 24. Эти шарики установлены с...

Номер патента: 1219972

Опубликовано: 23.03.1986

Автор: Менделев

МПК: G01R 19/165

Метки: пороговое

...8-.Ънапряжение на входе нуль-органа 14после подачи тактового импульса ос 1танется положительным, а на его выходе сохранится уровень "0". При достаточно больших значениях Ббудетвыполнено условиец + Ц Е, (4)которое с учетом (1) - (3) может 45быть представлено в видеК Б .= Е - , П (5)К г+К.50Напряжение на входе нуль-органа 14 станет отрицательным, а на еговыходе на время действия тактовогоимпульса установится уровень "1".При дальнейшем увеличении ,0Узависящее от него напряжение на конденсаторе 6 может превысить П , Вгэтом случае диод 5 останется запертым, на первой и третьей обмотках3, 4 сформируется суммарное напряжение и условие (4) окажется выполненным,в результате чего на выходе нуль-органа 14 установится уровень "1".Стробирующий...

Номер патента: 1202791

Опубликовано: 07.01.1986

Авторы: Гарчунас, Менделев

МПК: B23Q 5/00

Метки: подачи, привод, саней, станка

...Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул,Проектная, 4 Изобретение относится к станкостроению и может быть использовано для прямолинейного перемещения базовых узлов тяжелых металлорежущих станков.Цель изобретения - повышение ремонтопригодности привода путем объе динения червяка, редуктора и приводного электродвигателя водном узле, который крепится к корпусу саней,На чертеже изображен предлагаемый привод саней, общий вид.Привод содержит соединенный с ис точником питания (не показан) приводной электродвигатель 1, кинематически связанный с редуктором 2Корпус 3 редуктора пристыкован стенкой 4 к корпусу саней 5, на которых 2 О например, установлена шпиндельная бабка (не показана) . Выходным звеном редуктора 2...

Номер патента: 1075275

Опубликовано: 23.02.1984

Авторы: Малышев, Менделев, Чистяков

МПК: G06G 7/24

Метки: логарифмический, усилитель

...является выходом устройства 2 .Недостатком известного устройства 35является длительный переходной процесс, возникакнций при его включении,а также низкая надежность работывследствие неуправляемого пробоя перехода эмиттер - база логарифмирующего транзистора,40Целью изобретения является повыше-ние быстродействия и надежности работыПоставленная цель достигается тем,что в логарифмический усилитель, содержащий первый операционный усилитель, к инвертирующему входу которого подключен коллектор логарифмирующего транзистора, база которого соединена с входом делителя напряжения,а через резистор смещения подключена 50к шине нулевого потенциала, выход делителя напряжения соединен с неинвертирующим входом второго операционногоусилителя, выход...

Номер патента: 892550

Опубликовано: 23.12.1981

Авторы: Авдошин, Герасимова, Менделев

МПК: H01R 43/06

Метки: коллектора, электрической

...фиг, 3 - то же, с крепежными углублениями; на фиг.4- заготовка коллектора, опрессован" ная пластмассой," на фиг. 5 - коллектор электрической машины.15 го 25 Изготовление коллектора электрической машины осуществляется в следующей последовательности.На поверхности цилиндрической заготовки из токопроводящего материала выполняют аксиальные прорези 1, соответствующие числу коллекторных пластин 2, с образованием технологических перемычек 3 внутри заготовки (.Фиг. 1.3, Заготовку опрессовывают пластмассой, которая заполняет аксиальные прорези 1 и образует технологический обод 4 на наружной поверхности заготовки (Фиг.2).Внутренние технологические перемычки 3 заготовки удаляют (Фиг.3),а в полученном наборе пластин, изолированных друг от друга и...

Номер патента: 805278

Опубликовано: 15.02.1981

Автор: Менделев

МПК: G05F 1/56

Метки: источник, опорного

...7подается напряжение О 4 . В этом случае выходное напряжениеПри М 05 в силу равенства коэф 1,Фициентов 1 1 и к7 ( 5) йПри коэффициенте 1 =1,0 на неинвертирующий вход усилйтеля 7 подве: -ся напряжение О усилитель 7 приэтом по отношению к разности О 4 оказывается включенным в режиме инвертора с единичным усилением, навыходе которого формируется напряжениеО, (1,0)=01-(О 4-О)Соответственно температурный коэффициент (ТК) Х выходного напряженияустройства связан с ТК Х и Т 4 выходных напряжений стабилизаторов2 и 4 соотношениямие (0) О 4Х,(0,5) - У,т,(1,0)-Х;(4- Х )Стабилизатор 2 выполнен на прецизионном термокомпенсированном стабилитроне 3, а стабилизатор 4 - на термозависимом стабилитроне 5, например, типа 2 С 113 А, вследствие чего)Щ...

Номер патента: 691253

Опубликовано: 15.10.1979

Автор: Менделев

МПК: B23C 3/18

Метки: лопаток, пера, станок, торцев, цапф

...31, на валу которого смонтирован шкив 32, кинематически связанный ремнем 33 со шкивом 34, установленным на хвостовике червяка 35, сцепленным с червячным колесом 36, Червячное колесо 36 установлено ва валу 37, На валу 37 установлен червях 38, находящийся в зацеплении с червячным колессом 39, установленным на цилиндрическом пояске 40, выполненном в корпусе силовой головки 23 соосно с цапфами 21. и 22.Для подвода электроэнергии на заднем конце полого шпинделя 16 закреплен фланец 41 коллектора 42, который имеет в каждой фазе электроподвода токоведущие кольца 43 и взаимодействующие с ним щетки 44, Провода от токоведущих колец 43 к электродвигателям 26 и 31 расположены в отверстиях 45, просверленных в шпинделе 16 параллельно его...

Номер патента: 655911

Опубликовано: 05.04.1979

Авторы: Менделев, Фатюшин

МПК: G01K 7/22

Метки: температуры

...5 линий связи. Общая точка резистора 11 и сопротивления 8 линии связи через. дополнительный (5 резистор 13 подключена к источнику питания.Устройство работает следующим образом,Мостовая схема сб лансирована при измеряемой температуре =0, В этом случае от источника питания +Еп через термометр сопротивления и сопротивление 7 линии связи протекает ток 1 о25Ея Ево йэ+ йт(о(+ 2 рл рв+ йтщ где Еп - напряжение источника питания(Вт(о(- начальное сопротивление термометра при С=.О;Во в ,сопротивление резистора 2"Вл - сопротивление линии связи (5,6,7,8).От источника питация Еп через сопротивления 7,8 линии связи и реэистор 13 протекает ток 1 що 1 величина которого устанавливается равной1 к(о( =1 оВ этом случае падение напряжения 40 на сопротивлении...

Номер патента: 621047

Опубликовано: 25.08.1978

Авторы: Ковалев, Менделев, Прозоров, Фролов

МПК: H01R 39/40

Метки: автоматической, заменой, изношенных, щеткодержатель, щеток

...на фиг. 1; на фиг. 3 - щеткодержатель, вид по стрелке Б на фиг. 1;Щеткодержатель состоит из корпуса 1 сокнами 2 для размещения щеток и Г-образны.ми прорезями 3 (стопоры поврота), щеток 4,5, б, нажимных элементов 7, 8, 9, снабженныхзубцами 10 и имеющих на боковых щечках 11прорези 12. Нажимные элементы 7, 8, 9 расположены на общей оси 13, снабженной штифтом14, и смещающим устройством 15 (при большемколичестве запасных щеток увеличивается коли- рОчество нажимных элементов с прорезями и,соответственно, количество штифтов). Прорезии штифты составляют вместе стопоры перемещения. Штифты устанавливают относительно прорезей на угол о(., соответствующий развороту 25нажима при износе щетки,Установленное на оси смещающее устрой.ство 15 (например...

Номер патента: 613426

Опубликовано: 30.06.1978

Авторы: Волобуев, Лысенко, Менделев, Щепинская

МПК: H01R 9/10

Метки: контактное

...в разрезе,Устрсйство состоит пз двух изоляционныхполукорпусов 1 и 2 и группы контактных за жимов.Каждый контактный зажим состоит издвух направляющих 3 и 4, закрепленных в соответствующих полукорпусах 1 и 2, Пара контактных элементов представляет собой фигур ные,ползуны 5 и 6 и выполнена самоустанавливающейся за счет пружин 7 и 8 соответственно в осевом и поперечном направлениях.Каждый фигурный ползун 5 и 6 в плоскости соприкосновения друг с другом имеет 20 полуцилпндрические резьбовые выемки, образующие контактное гнездо с внутренней резь- бовой поверхностью для контактной резьбовой шпильки 9. Ползуны 5 и 6 попарно соединены штифтами 1 О.25 Полукорпуса 1 и 2 могут быть разведены исведены, для чего они снаожены втулками 11 и 12 и...

Номер патента: 594508

Опубликовано: 25.02.1978

Авторы: Малышев, Менделев, Юданов

МПК: G06G 7/24

Метки: логарифмический, усилитель

...этот транзистор. Протекая через транзистор 2, входной ток созцает на нем падение напряжения пропорциональное логариФму входного тока и являющееся по сути выходным напряжением усилителя 1. Выходное напряжение усилителя 1 поступает на ннвер594508 10 вых Кц вью ни. Формула изобретения Заказ 840/4825 Подписное тирующий входвторого операционного усилителя 4, изменением коэффициента передачи которого осуществляется вы бор крутизны логарифмической характеристики всего устройства. На инвертирующий вход операционного усилителя 4 с резистора 3 через делитель 5, состоящий иэ резисторов, поступает часть .выходного напряжения усилителя 1, которая компенсирует погрешность, возникающую при логарифмировании устройством больших значений тока.При...

Номер патента: 586546

Опубликовано: 30.12.1977

Автор: Менделев

МПК: H03K 3/02

Метки: генерато, импульсов

...диагонали мостаб, выход которой соединен с инвертнрующим10 входом усилителя 1,Генератор работает следующим образом,При включении питания напряжение У, наконденсаторе 5 равно нулю. Г 1 о цепи положительной обратной связи на резисторах 2 и 3 на15 нсинвертирующем входе усилителя 1 устанавливается напряжение С, а на выходе усилителя 1 - напряжение максимально. Пусть напряжение на выходе источника 9 У, находитсяв диапазоне 0 - К,. Тогда заряд конденсатора20 5 будет осуществляться током, протекающимчерез резисторы 4 и 8. Скорость изменения напряжения на конденсаторе 5586546 Генератор импульсов, содержащий источникуправляющего напряжения, дифференциаль ный усилитель, охваченный безинерцио инойположительной обратной связью, времязадающий...

Номер патента: 579684

Опубликовано: 05.11.1977

Автор: Менделев

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...и входи тельно соединенные ь сдвига фаз и филетисточник опорного им из установочных мерителя сдвига фаз устройство недостат ех,р, содерго сигна- триггерр нижних 10 на хо чн ако данн 15 вышение помехоза ел шише наторе ходног нные триг филитр нижрного сигначных вхоредине сигнапэв, поспедова герный измеритель них частот причем ла соединен с одни дов трпггерного пз триггер ны й измерит сдвиг источник опот из установ сдв га фаз, з выпол т ль сдвига ости. того в фазовом дискрим ржашем источники опорного и игтере, к счетному входу кото сточник входного сигнала. изображена структурная схема предлагаемого устроЗаказ 4406/49 Тираж 1065 Подписное 11 НИИПИ Государственного комитета Совета Министров ССС 1 по делам изобретений и открытий 113035,...

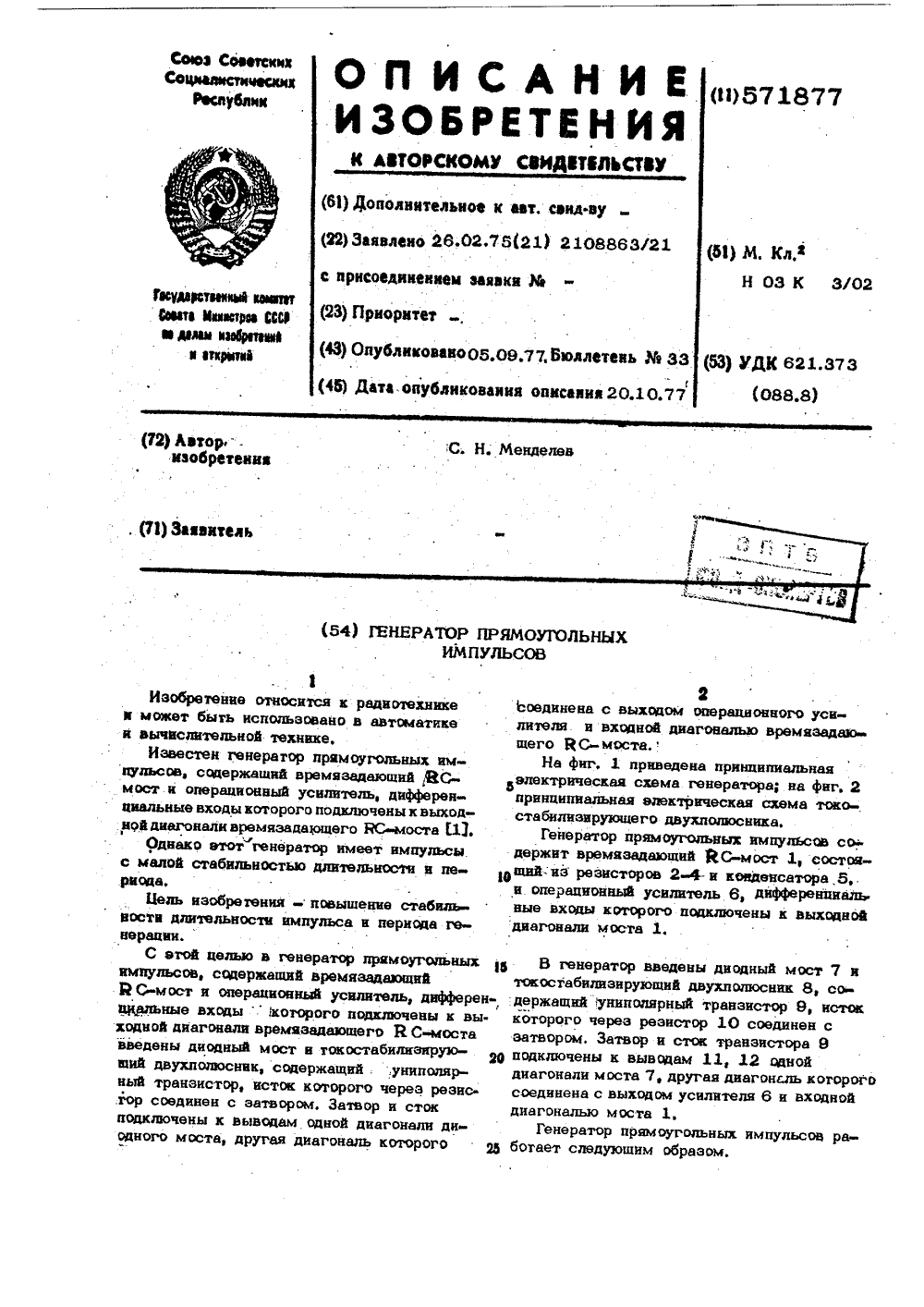

Номер патента: 571877

Опубликовано: 05.09.1977

Автор: Менделев

МПК: H03K 3/02

Метки: генератор, импульсов, прямоугольных

...максимального значения (положительного или 20отрицательного), Допустим, на выходе усилителя 6 при включении положительнойобратной связи установился максимальныйположительный уровень выходного напряжения. На входной диагонали моста 1 устанав ливается положительное напряжение, определяемое величиной тока двухполюсника 8и сопротивлениями резисторов 2 - 4. Частьположительного напряжения на входной диагонади моста 1 через делитель, образован- ЗОный резисторами 3 и 4, подается на неинввртирующий вход.13 усилителя 6,За время формирования переднего фронта положительного импульса напряжение наконденсаторе 5 не успевает заметно изме- З 5ниться и по-прежнему близко к нулю. Проис-ходит заряд конденсатора 5 через резистор2. При этом напряжение на...

Номер патента: 561878

Опубликовано: 15.06.1977

Авторы: Захаров, Менделев, Фатюшин

МПК: G01K 7/22

Метки: температуры

...в вниеплотех Э. Автоматическое измеренатур, изд. Энергия, 196 ожух мпер Изобретение относится к области измерения температур,Известны устройства для измерения температуры с использованием мостовой схемы 1.Из известных устройств наиболее близким по своей технической сущности является устройство, содержащее мостовую схему, в одно из плеч которой включен термометр сопротивления, и линейный усилитель 2.Недостатком описанного устройства является нелинейная шкала отсчета.Для обеспечения ;показаний в предлагаемое устройство введен дополнительный корректирующий резистор, включенный между выходом усилителя и термометром сопротивления.На чертеже показана схема описываемого устройства, где в мостовую схему измерения 1 включен термометр...

Номер патента: 419142

Опубликовано: 25.06.1976

Авторы: Вахомскмй, Кириллов, Менделев, Платонов

МПК: E02D 5/30

Метки: свая

...остигается о тем, змеще оси ствол а кладыши нутые полые ными вклады азо м ыщей 6 по тся с помощьюположения вк икс жесткости.При этомиены из бумста.ом. вкладгибы 1 сваи достига 8 из аг 1 атурно оси ств фиксато ыщи.мо опитанн й клеевым стали. ичия поПредл лых вкла ствие че иенная свая за счет н щей имеет меньший в появляется возможнос линномерных свай и риспользования для ра условий,ес, вслед ть изгоизображена и На фи свая, продольный разрез; нана фиг, 1,состоит из ствполненных .из же азасширени зличных товлени области и рунтовых ола 1 и наконе лезобетона, а иОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТРРСКРМУ СВИДВТВЛЬСТВУ(61) Дополнительное к авт, с Щ Заявлено 23,03,72 (21) 1757403с присоединением заявки43) Опубликовано 25,06;7633 юллетень2...

Номер патента: 94312

Опубликовано: 30.10.1975

Автор: Менделев

МПК: H01J 1/36

Метки: анодный, вентиля, высоковольтного, несекционированный, узел

...О. ЗЛ р 51 ДОБ ИЗ Н.с с))33 Б Н ро- СТРсиГЕТБО Зс 3 ЛНО,ОтГ И БМСсСТС Е ТСК) ДОСТИГс 1 ЕТС 5) НОНИЖЕНИС НОТЕНПИЛЛ Я 3 Л Ж И ГЯ 11 51 3 0 Н Т ИГГ 51 И к 3 Е Н Ь ПГ ЕН И Е Н с 3 ЛС Н И 51 Н Л Г 1 Р 53 Ж ( Н И И 13 Р Л 3 Р 51.Е. и ТсГК)3 Е1 13(.3(и(. 1(3 с ( 03)ЫГс)с) ЧЕР 1 ЕЖС с.:Г) и ГГС ЕКИ НРС,.;ТГ 3 БГ С Но с Г )С)И 3 13 НРСДГГс Г)С)1 0 ГЕОЕКПНОНИР)ЛОГС) с 3ЛНс)ГО ):)ГЛ Ы(:ОКОБОЛ)1 ОГО 13(НГП), ГЛЕ:- . СТЕКГ 5 НГГЫ 1 БЕГТГГ,ЧЬ; 2 - ЯНОЛ; .) - КОЯКСИсПЬНЫЕ ПИЛИНДРИЧЕЕКИО ЗКРЛ- н ы; 4 - к)ВЯ Р п с Б ы Й э к Р с 1 и; 5 - л н ОЛ 11 ы Й Б Б Ол; 6 - т 11 Р и БГ 1 51 Он 1 51 с с т к 1; с КсГТОЛ 1 с(5- - ОКОБЬГ. ББО.31 ЛГ 51 КРСН;ГЕ.П 5 ГЗИНДр:ГСсКГГ.с ЗКРЛ:ОБ.(330;1 ) 33(отвлс 3 3 Б:1 де длн 33(010 п 3)лнндр;3 с днов, оцрГценным и Ксп,Р / ЕС...

Номер патента: 478984

Опубликовано: 30.07.1975

Авторы: Бариев, Дьяченко, Иозеф, Менделев, Эйдензон

МПК: F27B 7/22

Метки: вращающейся, печи, поддерживающее

...установлено поддерживающее устройство, что влечет за собой непроизводительные потери времени.Целью изобретения является ооеспечение работы лечи при ремонте.Поставленная цель достигается тем, что наклонный гидроупор выполнен с гидроцилиндрами, на штоках ,которых закреплены фиксирующие контргайки, и снабжен стержневыми подкосами, соединенными со штоками гидроцилиндров и блоком роликоопор посред".твом общей оси. На фиг. 1 изображено поддерживающее уст йство, общий вид; на фиг. 2 - вид по стрел ке А на фиг. 1; на фиг, 3 - вид по стрелке ь на фиг. 1.Поддерживающее устройство состоит издвух гидроцилиндров 1 с контргайками 2, 5 стержневого подкоса 3, блока роликов 4, подвижно закрепленных на наклонно установленном гидрочпоре. Блок роликов 4,...

Номер патента: 378691

Опубликовано: 01.01.1973

Авторы: Лепахин, Менделев, Раттенберг, Шурыгин

МПК: C22B 15/14, F27B 1/00

Метки: катодов, медных, печь, плавки, шахтная

...Расплавленная медь непрерывным потоком вытекаетчерез летку в желоб и далее на разливочноеустройство. Дымовые газы из шахты печи по 30 ступают в рекуператор, где подогревают воздух, идущий на сжигание топлива, а далее дымососом через дымовую трубу выбрасываются в атмосферу.Установленные циклонные генераторы высокотемпературной восстановительной среды выполнены в виде цилиндрических камер с тангенциальным вводом воздуха и топлива и оксиальным вводом продуктов сгорания.При тангенциальном вводе с большими скоростями в камеру генератора воздуха и топлива в условиях сильно закрученного потока с высокой турбулентностью процесс горения протекает с высокими теплонапряжениями рабочего объема и заканчивается полностью в самом обьеме камеры...

Номер патента: 375753

Опубликовано: 01.01.1973

Авторы: Захаров, Менделев, Юданов

МПК: H03F 3/34

Метки: логарифмический, усилитель

...два входа, К первому входу подключен источник 4 усиливаемого тока. Этот вход шунтируется сопротивлением б изоляции входных цепей, которые обусловливают погрешность логарифмирования тока,Логарифмический усилитель работает следующим образом. Если сопротивление б изо ляции входных цепей достаточно велико, товесь ток от источника 4 поступает в цепь отрицательной обратной связи 2, и коэффициент передачи усилителя определяется только глубиной этой обратной связи, Падение напря жения на логарифмическом элементе обратной связи пропорционально логарифму входного тока. Это напряжение приложено к входу балансного каскада, благодаря чему выходное напряжение усилителя оказывается 20 пропорциональным логарифму входного тока.При снижении...

Номер патента: 390922

Опубликовано: 01.01.1973

Авторы: Вител, Лебедев, Менделев

МПК: B23Q 17/00

Метки: взаимного, металлорежущих, органов, положения, проверки, рабочих, станков

...вдоль осей шпинделей по станинам, или имеющих выдвижные шпиндели.Работа и настройка предлагаемого изобретения зависит от проверяемых параметров станка, т, е. вида проверки,Например, при проверке в одношпиндельном станке неперпендикулярности оси вращения шпинделя 1 к оси поворота стола 8 погрешность 1, отнесенная к единицебазы измерения а, определяется на основе учета показаний индикаторов 4 и 5 в начальном положении шпннделя и после его поворота на 180 относительно своей оси.Проход мерительных штифтов индикаторов 4 и 5 через ребра линейки б при повороте шпинделя обеспечивается, например, применением конических наконечников на штифтах.Вычисление погрешности производится по формуле (1), полученной из рассмотрения расчетной схемы на...

Номер патента: 347126

Опубликовано: 01.01.1972

Авторы: Васильев, Лебедев, Менделев

МПК: B23B 31/04

Метки: зажима, инструмента, шпинделестанка

...отверстие д, ось которого совпадает с продольной осью паза г. Дно отверстия д отстоит на некотором расстоянии от передней цилиндрической стенки паза г. В отверстии д размещена предварительно поджатая пружина 18, упирающаяся одним концом в дно отверстия, а другим - в опорный цилиндрик 19, передающий усилие пружины на ось 14.В задние торцы скоб 11 упирается разъемная втулка 20, состоящая из двух полувтулок, необходимых для монтажа упомянутой втулки на штоке 8. Разъемная втулка на се переднем конце снабжена буртом 21, в который упирается предварительно поджатая цилиндрическая пружина 22, центрируемая этой втулкой и упирающаяся своим другим концом в бурт 10 штока 8.Между уступом 23 в шпинделе 2 и жестко закрепленным на штоке кольцом 24...

Номер патента: 344375

Опубликовано: 01.01.1972

Авторы: Менделев, Юданов

МПК: G01R 23/09

Метки: импульсов, логарифмический, напряжение, постоянноготока, следования, частоты

...постоянного тока с дополнительным входом, напряжение на котором линейно связано с напряжением на выходе усилителя, имеют узкий диапазон частот входных импульсов и недостаточную точность преобразования. Предлагаемое устроиство це имеет эт достатка и отличается от известных тем входной клемме подключена интегрир цепочка, подсоединенная к дополните входу логарифмического усилителя.На чертеже приведена принципиальп ма предлагаемого преобразователя.Устройство содержит логарпфмически литель 1 постоянного тока, у которого основного входа 2 имеется дополнит вход 3. Напряжение входа 3 линейно с с выходным напряжением. К входу 2 п чец линейный накопитель 4 импульсов зирующим конденсатором, Вход пако Таким 0 пульсовнапряже импульс усугубля...

Номер патента: 283317

Опубликовано: 01.01.1970

Авторы: Жулинский, Менделев, Стрельников, Теплое, Юданов

МПК: H03L 7/099

Метки: микротрона, синхронизатор, частоты

...стоячих волн. К выходу амплитудных детекторов б подключены входы двух усп лнтелей 7, выходы которых соединены со схемой сравнения 8. К выходу схемы сравнения 8 подключен исполнительный элемент 9 перестоойкн частоты СВЧ-генератора 2 и исполнительный элемент 10 перестройки резонатора 5.5Работает устройство следующим образом,1 одулятор 1 ооеспечнвает импульсныЙ режим работы СВЧ-генератора 2, создавая на его выходе радиоимпульсные колебания, которые 0 через волноводный тракт 3 и ответвитель 4поступают в резочатор 5, являющийся ускоряющим элементом млсротрона и,резонансной нагрузкой СВЧ-генератора 2. В динамическом режиме СВЧ-генератор 2 оказывается не пол ностью согласованным с резонатором 5, и вволноводном тракте 3 возникает стоячая...

Номер патента: 246005

Опубликовано: 01.01.1969

Авторы: Берлин, Дурасов, Кудрин, Масловский, Менделев, Мурашов, Серков, Толстогузов, Фальков, Чернышев

МПК: F27B 1/22, F27D 17/00

Метки: колошник-рекуператор, печи, шахтной

...газов без значительного увеличения гидравлического сопротивления системы.Достигается это тем, что между верхними и нижними кессонами расположен трубный пучок, верхние кессоны установлены наклонно и образуют конфузорный выход газов, а в нижней части радиационной камеры по.ее периметру помещен коллектор с соплами прямоугольной формы.На чертеже показано предлагаемое устройство, поперечный и продольный разрезы. Устройство состоит из нижних кессонов 1, верхних наклонных кессонов 2, трубного пучка 8, газоотводящих труб 4, коллектора б с соплами 6 для подачи воздуха для дожигания, радиационной камеры 7, а также системы подводящего и отводящего воздуховодов 8 и 9.Устройство работает следующим образом. Отходящие газы направляются в нижнюючасть...

Номер патента: 240025

Опубликовано: 01.01.1969

Авторы: Алимова, Менделев, Юданов

МПК: H03F 3/42

Метки: логарифмический, постоянного, усилитель

...логарифмирующим диодом.В этик усилителях диапазон расширяется за счет большого числа диодов, апроксимирующих логарифмическую характеристику, что существенно усложняет конструкцию устройства.В описываемом усилителе постоянного тока расширение диапазона логарифмирования достигается тем, что последовательно с логарифмирующим диодом включена дополнительная управляющая обмотка магнитного каскада усиления,На чертеже дана схема описываемого устройства.Усилитель выполнен на основе лампово-магнитного усилителя, в цепь обратной связи которого включен логарифмирующий диод 1. Последовательно с логарифмирующим диодом включена дополнительная управляющая обмотка 2 магнитного усилителя 3, параллельно которой включено регулировочное сопротивление 4....
