Меламут

Номер патента: 1130655

Опубликовано: 23.12.1984

Авторы: Голубев, Меламут, Нешин

МПК: E02B 7/06

Метки: водотоках, возведения, намывных, сооружений

...гидравлических элементов потока в месте выпуска пульпы и ее характеристик позволяет оптимизировать технологический процесс намыва нижнего яруса при минимальном уносе грунта и в целом повысить эффективность способа возведения намывных сооружений в водотоках.В результате применения предлагаемого способа при намыве нижнего яруса подводной части русловой плотины унос грунта за пределы поперечного профиля сокращается в 2 раза, а себестоимость укладки 1 мз грунта в тело плотины уменьшается в 1,16 раза по сравнению с технологией намыва без регулирования расстояния от места выпуска пульпы до продольной оси сооружения. 1130655Изобретение относится к технологиигидромеханизации, а именно к способамвозведения намывных сооружений в водотоках при...

Номер патента: 1130649

Опубликовано: 23.12.1984

Авторы: Голубев, Меламут, Столярчук

МПК: E02B 5/02

Метки: канала, строительства

...сложность работ, выполняемых различными типами машин, и необходимость разработки выемки при значительной обвод-. ЗО ненности последней, что требует больших расходов воды для работы земснарядов и приводит к снижению эффективности строительного канала;Цель изобретения - повышение эффек 35 тивности и упрощение работ.Цель достигается тем, что согласно способу строительства канала разработку пионерных траншей и образование внешних откосов осуществляют напорной струей воды, которую подают в направлении от бровки 4 О откоса канала к его подошве, после чего разрабатывают основную часть выемки под канал напорной струей воды встречным забоем с совмещением потоков пульпы, образовавшихся при разработке пионерных 45 траншей и основной выемки,...

Номер патента: 1126651

Опубликовано: 30.11.1984

Авторы: Голубев, Грибач, Казимова, Лавроненко, Меламут, Чарыев

МПК: E02B 7/06

Метки: земляная, плотина

...верхового откоса расчетом может быть установлено соответствующее заложение 1:гп 1 верхового откоса в зоне действия волн ВЕ.При заполнении водой водохранилища происходит увеличение плошади зеркала 9, возрастание длины разгона Д 1 волн, из высоты Ьв и длины 3,. В связи с чем воздействие волн на откос увеличивается, а для обеспечения волноустойчивости откоса, сложенного из однородного материала, он должен быть выполнен более пологим.Так для уровня воды в водохранилище УВ, расположенного на высоте от уровня мертвого объема на расстоянии ЬУ, длина разгона волн составляет Д, при которой элементы волн равны: длина Яв, высота 1 в Этим элементам волн и грунтовому материалу нижнего участка 3 соответствует волноустойчивый откос с...

Номер патента: 1117364

Опубликовано: 07.10.1984

Авторы: Голубев, Меламут, Осокин

МПК: E02B 5/02

Метки: канала, разработки, русла

...части напорного пульпопровода,Кроме того, выпуск пульпы, отбираемой из Верхней части напорного1 Ульпопр овод ОсуществляОт рассредоточецо Вдоль бровки русла канала.На фиг. 1 показана схема разработки русла канала в плане; нафиг, 2 - сечение Л-А на фиг. 1,Сгособ осуществляют следующимобразом,Немлесоспнми снарядами 1, например параллельными полосами 2, разраба нвают Выемку 3 русла канала 4с перебором 5 грунта в нижней б части откоса и недооором 7 грунта вВерхней 8 его части. Необходимостьразработки выемки русла канала с перебором 5 грунта в нижней б частиОткоса и недобором 7 грунта в верхней 8 его части, .е, по принципуравновеликих объемов , вьзвана тем,что существующими земснарядами невозможно отработать проектный поперечный профиль...

Номер патента: 1114728

Опубликовано: 23.09.1984

Авторы: Голубев, Грибач, Лавроненко, Меламут, Перевезенцева, Тихонюк, Чарыев

МПК: E02B 7/06

Метки: намыва, сооружений

...данного способа. ривают траншеи 6, а в поперечном обвалоНаиболее близким к изобретению тех- ванин 7 устраивают асимметрично располоническим решением является способ намы. ро. женные водовыпуски 8 для направлениява сооружений, включающий возведение вдоль продольной оси сооружения 1. Послеверховой, внутренней и низовой дамб обва- эамыва первой карты 5 взвесепесугций полования, подвод взвесенесущего потока меж- ток направляют в следующую, раскрываяду двумя последними, рассредоточенный принадлежащие ей траншеи 6 и соответствыпуск взвесенесущего потока между дву- ствующую временную перемычку 9, устромя последними,рассредоточенный выпуск 25 енную между внутренней 3 и низовой 4 дамего на картынамыва через выполненные бами соосно с...

Номер патента: 1113458

Опубликовано: 15.09.1984

Авторы: Арапов, Голубев, Лысов, Меламут, Нешин

МПК: E02B 7/06

Метки: перекрытия, реки, русла

...что в результате подачи грунта в зону размыва верхового откоса готового участка пере мычки происходит отжатие потока, движущегося вдоль перемычки и, следовательно, предотвращается ее размыв, Кроме этого, происходит рассредоточение перепада и дополнительное на сьпцение потока грунтом, что положительно влияет на процесс перекрытия русла реки.На фиг. 1 показана схема способа перекрытия рек, план; на фиг, 2 - 55 разрез А-А на.фиг. 1.Способ осуществляют следующим образом. 58 2Перемычку 1 возводят, например, торцовым намывом грунта при наращивании распределительных пульпопроводов 2 по поверхности готового участка перемычки 1. Разработку грунта производят землесосными снарядами 3 и транспортируют его к месту укладки по береговым...

Номер патента: 1100364

Опубликовано: 30.06.1984

Авторы: Богатов, Каличенко, Меламут, Новиков, Перевезенцева

МПК: E02B 7/06

Метки: возведения, местных, плотин

...технология производства работ.Известен способ возведения плотин из местных материалов, заключающийся в использовании пульпопроводов, уложенных по краям карты намыва и продольной оси сооружения, раздельно подающих связные и несвязные грунты в зоны боковых призм и ядра 2 .Недостатком указанного сйособа является обратная раскладка песка по крупности в боковых призмах с уменьшением крупности частиц к откосам, что ухудшает их устойчивость и надежность сооружения, Кроме того, карьерные грунты не всегда представлены требуемым соотношением песчаных и глинистых составляющих. Цель изобретения - упрощение технологии производства работ и повышение надежности сооружения.Цель достигается тем, что согласно способу пульпу из несвязных грунтов...

Номер патента: 1092238

Опубликовано: 15.05.1984

Авторы: Богатов, Каличенко, Меламут, Шипко

МПК: E02B 7/06

Метки: возведения, местных, намывных, сооружений

...зоны, ухудшается качество сооружения в це лом, а также удлиняется. срок ввода его н эксплуатацию.Известен также споссб возведения намывных сооружений иэ местных материалов, преимущественно узкопроФильных щ плотин и дамб с противсФильтрационным элемейтом, заключающийся в подаче н зону намыва пульпы, состоящей из песка и кусков глинистого материала из распределительных пульпопроводон, уложенных со стороны откосов. При этом трубопроводы смещены на расстояние не превышающее 1/2 диаметра воронки выброса, куски глины укладываются в центральную часть сооружения, образуя глинистое ядро, а песчаные40 грунты распределяются в боковые призмы 23Недостатком данного способа является обратная раскладка песка по крупности в боковых призмах с умень...

Номер патента: 1044724

Опубликовано: 30.09.1983

Авторы: Голубев, Лавроненко, Меламут, Перевезенцева, Тихонюк, Чарыев

МПК: E02B 7/00

Метки: замыва, понижений

...полосам, устраиваютпод угдом,Кроме того, с целью снижения скоростей течения взвесенесушего потока1 О и интенсификации заиления, расстояниепо направлению. течения вэвесенесушегопотока между рядами " ;подузапруд увеличивают, а между полузапрудами уменьшают.5 При этом полузапруды, примыкающиек границе понижения, устраивают спрорезями,На фиг, 1 показана схема замывапонижения, вид в плане; на фиг. 2 - се 20 чение А-А на фиг, 1,На фиг.1 и 2 обозначены: понижение 1,полузапруды 2, полосы 3, подводяшиевыпуски 4, временные перемычки 5,сбрасной канад 6, прорези 7,25 Способ осуществляют следующимобразом.Предварительно в пойижении 1 устраивают. нескодько продольных рядов патузапруд 2, образуюших патосы 3, расшиЗО ряюшиеся в плане по...

Номер патента: 1035125

Опубликовано: 15.08.1983

Авторы: Верный, Голубев, Меламут, Мерзляков, Нагиева

МПК: E02B 7/06

Метки: возведения, местных, напорных, сооружений

...работ и требует дополнительныхзатрат,Цель изобретения - упрощение.тех-нологии работ и повышение надежностисооружения.Поставленная цель достигаетсятем, что односторонний намыв каждогослоя осуществляют одновременно спереливом части осветленной пульпычерез обналование, причем последнеевыполняют из слоев гравия, размещенных на наружном откосе предварительно выполненных дамб из грунта.На фиг. 1 показана схема надрывасооружения, план; на фиг. 2 - сечение А-А на фиг. 1.Способ осуществляется следующимобразом.Участок для намыва разбиваетсяна карты намыва 1 путем устройствадамбы 2 со стороны низового откоса3 сооружения 4, продольных дамб 5и дамбы б со стороны верхового откоса 7 сооружения 4. При этом верховой откос 8 дамбы б планируется и на...

Номер патента: 1027328

Опубликовано: 07.07.1983

Авторы: Горбанев, Максакова, Меламут, Мерзляков

МПК: E02B 7/06

Метки: дамб, намыва

...пульпопровод с торцевым выпуском 20 ит иэ центрального пульпопровода 1, к копульпы Г 13торому перпендикулярно подсоединеныНедостаткм его ЯвлЯетсЯ огРаничен- задвижкам, 2 боковые раэво е иная область использования только для над . проводы 3, расположенные на понтонах водного намыва. 4 и выпо,ненные с распределительнымиНаиболее близким к изобретению являет 25 отверстиями 5 переменного сечения, уменьсяспособнамывадамб, заключающийсявпо-Г шающегосы.по мере удаления от центральдаче пульпы в тело дамбы и ее откосы 2, н го пульпоцровода 1, Устройство подклюИэвестно также устройство для осушвст чено к магистральному.пульпопроводу 6.; аления способа намыва, включающее Способ . осуществляется следующимцентральный пульпопровод и боковые зо...

Номер патента: 1023030

Опубликовано: 15.06.1983

Авторы: Меламут, Мольков

МПК: E02D 35/00

Метки: вертикальных, воздействия, деформаций, защиты, зданий, основания, сдвиговых, сооружений

...здания или набивных свай, подрезающих зону деФормации основания 1),Недостатком такого способа являет ся то, что он не позволяет избежать усилий в конструкциях здания и фунда. ментов, передающихся от давления перемещающейся массы грунта через ,установленные под Фундаментами столбы.Цель изобретения - повышение эффективности мер защиты путем изоляции.основания здания от сдвигающейся массы породы.Поставленная цель достигается тем, что согласно способу защиты зданий и сооружений от воздействиявертикальных сдвиговых деформаций основания, включающему подводку столбов под фундаменты здания, столбы устанавливают ниже плоскости сдви" га, а по внешнему контуру объекта породу прорезают до уровня плоскости сдвига разделительными швами, в...

Номер патента: 1017762

Опубликовано: 15.05.1983

Авторы: Голубев, Меламут, Нешин, Стеценко

МПК: E02B 3/02

Метки: выправления, реки, русла

...направление воды иэ вэвесенесущего потока реки с русловыми мезоформами в размываемую пионерную траншею с входным участком, выполненным в виде 35 раструба, и одновременное стеснение и перекрытие русла реки ниже пионерной траншеи намывом грунта в поток 12.Недостатком этого способа является эаиление поступающими иэ реки 4 р русловыми мезоформами входного участка пионерной траншеи, для сохранения пропускной способности которой требуется выполнение земснарядами дноуглубительных работ.45Цель изобретения - повышение эффективности за счет сохранения пропускной способности пионерной траншеи и ускорения перекрытия русла.Цель достигается тем, что на входном участке пионерной траншеи сооружают .донный неразмываемый порог высотой, превышающей...

Номер патента: 983175

Опубликовано: 23.12.1982

Авторы: Голубев, Меламут, Осокин, Сливницын

МПК: E02B 5/02

Метки: выемке, глубокой, разработки, русла

...оды в нижней части ду через перемыч 3 9831 шее 1, сбрасывают в разработанный учас- ток 2 русла, где он осаждается и всасывается земснарядами 6, которые одновременно со всасыванием размытого грунта разрабатывают нижнюю часть 7 выемки русла в глубину и вперед навстречу течению безнапорного потока 5. Осветленную воду сбрасывают через водосбросное сооружение.4 в разработанный участок 2 русла, регулируя уровень 8 воды в нижней 16 части выемки русла.По мере углубления нижней части 7 выемки русла уровень 8 воды в ней понижают до максимально допустимой высоты надводной части 9 забоя земснаря дов 6. Недоборы грунта 10 разрабатывают земснарядами 11. После разработки земснарядами 6 и 11 участка выемки длиной Р до проектного дна 12 уровень 8 воды в...

Номер патента: 960356

Опубликовано: 23.09.1982

Авторы: Голубев, Грибач, Лавроненко, Меламут, Тихонюк

МПК: E02B 7/06

Метки: намыва, сооружений

...8 - траншеи, 9 - водовыпуски, 10 - минимальная отметка основания сооружения, 11 конус выноса.Способ осуществляется следующим образом. 15Перед намывом сооружения 1 производят отсыпку низовой и внутренней дамб обвалования 2 и 3, соответственно, которые входят в тело. низовой упорной призмы 4. Со стороны верхо вого откоса устраивают дамбу обвалования 5, Намыв грунта осуществляют послойно путем поочередного выпуска в верховой клин. б потока, подводи- мого по каналу 7. Для выпуска потока 25 во внутренней дамбе 3 предусматривают траншеи 8, которые последовательно открывают и перекрывают в процессе намыва, а в верховой дамбе 5 соосно с траншеями 8 устраивают водовыпуски 9, служащие для сброса осветленной воды и работающие по той же схеме,...

Номер патента: 905358

Опубликовано: 15.02.1982

Авторы: Бабаев, Казимова, Лавроненко, Меламут, Мерзляков, Саркисов

МПК: E02B 7/06

Метки: возведения, намывных, сооружений

...в послойном намы та на карты намыва с обвалов Участок для намыва струятилбИВаЕтСя На КартЫ НаМЫВ 1 Пт 1 Рм905358 Формула изобретения ройс 1 ва обвалования 2 со стороны низового откоса, поперечных валиков 3из грунта тела сооружения. Намыв осуществляется послойно 0,3-0,5 м), Перед началом намыва каждого слоя отсыпают слой гравийного материала 1 спродольным валиком 5 из этого жематериала, служащим обвалованием состороны верхового откоса. Ширина отсыпаемого слоя 15-20 м, что формирует впо откосу необходимую для волноустойчивости толщину гравийного покрытия в пределах 0,8-1,0 м при заложении верхового откоса 15-20, Пульпуподают на карту намыва из распредели-тельного пульпопровода 6. В процессенамыва сбросной колодец 7 периодически...

Номер патента: 889784

Опубликовано: 15.12.1981

Авторы: Голубев, Меламут, Нешин

МПК: E02B 7/06

Метки: водотоках, возведения, намывных, сооружений

...не менее величины заложения у торцевого подводного откоса. При этом намыв нижнего яруса 1 производят на высоту, обеспечивающую осаждение грунта в пределах проектного профиля сооружения. Разработку грунта осуществляют землесосным снарядом 3, например, в резерве 4, и транспортируют его к месту укладки по плавучему пульпопроводу 5, торец которого при достижении заданной высоты намыва периодически перемещают от одного берега к другому.Таким образом, намыв грунта в нижний подводный ярус производят не на полную глубину потока Н и при меньшей его скорости, чем при намыве сооружения сразуна всю глубину потока, в связи с чем уменьшается унос грунта за пределы сооружения.Возведение верхнего яруса 2 производят при малых глубинах потока Ь, которые...

Номер патента: 874851

Опубликовано: 23.10.1981

Авторы: Голубев, Меламут, Стеценко, Титов

МПК: E02B 7/06

Метки: намывом, перекрытия, рек, русла

...- повышение эффективности способа путем увеличения насыщения потока грунтом. Поставленная цель достигается тем, чтопредварительно образуют разгрузочную прорезь, соединяющую верхний и нижний бьефы на участке прорана, а дополнительную подачу грунта осуществляют его саморазмывом при пропуске части потока через ука занную прорезь. Кроме того, на участкепрорези могут быть дополнительно отсыпаны резервы грунта, сбрасываемые в нее при пропуске потока.874851 Формула изобретения 3На фиг. 1 изображена схема перекрытия русла реки с отводом потока; на фиг. 2 разрез А - А на фиг. 1.Способ осуществляется следующим образом.Для перекрытия русла реки 1 вначале стесняют его до прорана 2 возведением земляной перемычки 3 намывом грунта в текущую воду...

Номер патента: 836279

Опубликовано: 07.06.1981

Авторы: Голубев, Грибач, Меламут, Осокин, Стеценко

МПК: E02B 7/06

Метки: перекрытия, рек, русла

...перекрытия русла реки 1нем бьефе 2 сооружения 3 предвтельно возводят подводный поронапример, земснарядами, отсыпктериала из шаланд или любым дрспособом. Подводный порог 4 водят высотой Ьср, не менее 1/2ны потока в реке Н.836279 Формула изобретения Составитель Л. Ваксенбургедактор Н. Тимонина Техред Н. Майорош КорректорА. Гриценко Тираж 693 ВНИИПИ Государственного по делам изобретений 3035, Москва, Ж, РаушЗаказ 2861/19 Подписноекомитета СССРи открытий,ская наб., д. Проектная, 4 илиал ППП "Патент Ужгород,После устройства порога 4 в русле реки 1 образуется зона подпора воды 5, в которую по плавучему пульпопроводу 6, оборудованному концевым понтоном 7 и погруженным под воду пульпопроводом 8 подают пульпу. При этом намыв...

Номер патента: 829791

Опубликовано: 15.05.1981

Авторы: Гараев, Грибач, Меламут, Юмагулов

МПК: E02D 17/16

Метки: выемки, подводнойпрофильной, разработки

...выемки с уплотнением внешнего откоса 6 рабочим ор ганом землеройного механизма при разработке грунта пионерных траншей 3, количество которых определяется в зависимости от геомеханических свойств грунтов, слагающих верхний ярус профильной выемки,Грунт нижнего яруса 7 подводной профильной выемки разрабатывается землесосным снарядом 8 и по пульпопроводу 9 подается, например, на карту 10 намыва или в отвал (не показан) . Карта 10 намыва имеет водосбросный колодец 11, через который отработанная вода по трубопроводу 12 или водоотводным канавам поступает в пионерные траншеи 3. Обвалование карты 1 О намыва выполняется с использованием грунта 5, разработанного при подготовке пионерных траншей 3.Отработанная вода водонасыщает грунт между...

Номер патента: 829050

Опубликовано: 15.05.1981

Авторы: Гараев, Меламут, Перевезенцева, Эсенов

МПК: A01G 25/00

Метки: почвы, рассоления

...оси кол- канавы 3 глубинойм. грунт складывают в вапливают осветленной вои плавучего распредели- овода 6 с насадками. вляется следующим обО П И С А Н И Е ( )829050ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.г Составитель Т.Техред А. БойкасТираж 700Государственноголам изобретенийква, Ж - 35, РауПатент, г. Ужгор ос Корректор Н. Бабине Подписное Редактор Н. ГорватЗаказ 3594/69ВНИИ комитета СССРи открытийшская наб д. 4/5од ул Проектная 4 113035, МоФилиал ППП Пульпу подают из насадок плавучего распределительного пульпопровода 6 только по канавам 3 путем его возвратно-поступательного перемещения вдоль чека 1 до достижения заданной высоты намыва. После естественной просушки намытого грунта валики 4 из плодородного грунта, расположенные вдоль...

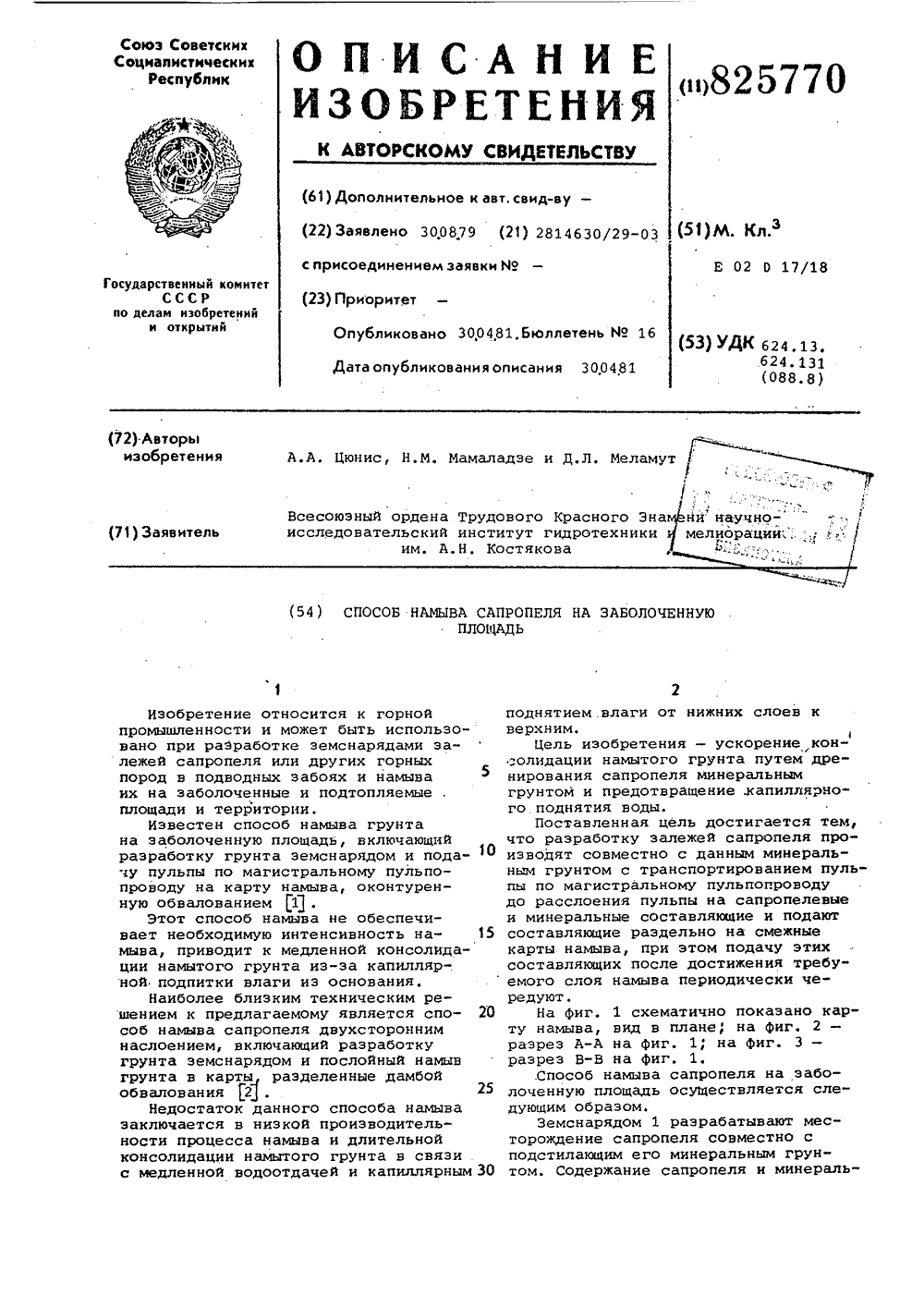

Номер патента: 825770

Опубликовано: 30.04.1981

Авторы: Мамаладзе, Меламут, Цюнис

МПК: E02D 17/18

Метки: заболоченную, намыва, пл01чадь, сапропеля

...карт2, 3 и 4 намыва, При необходимостиизменения соотношения сапропелевой 5или минеральной б составляющих пульпы оператор дает команду на земснаряд 1, например по телефону. При этоммашинист земснаряда 1 заглубляет всасывающий пульпопровод (для повышенияминеральной составляющей пульпы) илиприподнимает всасывающий пульпопро-,вод (для увеличения содержания сапропелевой 5 составляющей пульпы), Зкспериментальными исследованиями установлено, что пульпа должна иметь соотношение 70 сапропелевой и 30 минеральной составляющих, Такое соотношение их обеспечивается свободным вса сыванием или применением рыхлителейизвестной конструкции.От земснаряда 1 пульпу по магистральному пульпопроводу 7, размещенному на дамбе обвалования 8,...

Номер патента: 810888

Опубликовано: 07.03.1981

Авторы: Быков, Гамбашидзе, Дадиани, Меламут

МПК: E02B 11/00

Метки: площадей, рекультивации

...разработку траншей с обвалованием из разработанного грунта, после чего в указанные траншеи намывают минеральный грунт с последующим равномерным распределением грунта обвалования на рекультивируемой площади.На фиг. 1 показаны предварительно подготовленные для намыва полосы; на фиг.2 - схема намыва минерального грунта на полосы; на фнг. 3 - разровненный на намытый слой плодородный грунт; на фиг. 4 - часть рекультивируемой площади, вид сверху.Способ осуществляется следующим обранамытой поверхности полосы почвообразующим слоем 6, заранее заданной толщины.Затем намывают минеральный грунт в полосы до определенного уровня. Намыв ведется из магистрального 7 и распределительных 8 трубопроводов земснаряда с постепенным наращиванием звеньев....

Номер патента: 787554

Опубликовано: 15.12.1980

Авторы: Гамбашидзе, Инасаридзе, Меламут

МПК: E02D 17/16

Метки: грунта, землесосными, снарядами, укладки

...м-,1+3дренажную канавку 2 (одну или несколько) с уклоном подошвы 3 от пульпопровода 4 к водоприемнику 5. В выпускных патрубках 6 пульпопровода 4 выполняют прорезь 7, в которую вводят задвижки 8 и 9, например шиберного типа. Задвижки 8 и 9 установлены с возможностью поворота вокруг оси 10 в направлениях, указанных стрелками, и для изменения расхода и консистенции пульпы, При разработке грунта в подводном забое землесосным снарядом 11 пульпу подают в пульпопровод 4, из которого она поступает в. выпускные патрубки 6.На начальном этапе пульпа в дренажные канавы 2 поступает при полностью открытой задвижке 9 и не полностью закрытой задвижке 8. При этом пульпа поступает в дренажные канавы 2 с повышенным содержанием твердой фазы. При...

Номер патента: 747527

Опубликовано: 15.07.1980

Авторы: Бадаев, Билецкий, Меламут, Пазенко

МПК: B03B 5/62

Метки: зернистых, обогащения

...4. Насадки 9 подачи воздуха в корпус 1 установлены на поверхностях коллектора 4 по спиральным линиям, по касательной к которым ориентированы их отверстия 10. Насадки установлены с уменьшением площади поперечного сечения отверстий каждой последующей из них в направлении восхождения спиральных линий.Работа устройства осуществляется следующим образом.Пульпа от земснаряда подается в приемную камеру 2, где из-за разницы диаметров происходит падение скорости потока гидросмеси. Попадая на рассекатель 6 и коллектор 4, поток пульпы изменяет свое направление в сторону восходящего потока, из которого выпадают зерна грунта.В то же время по воздуховодному патрубку 7 через выпускное отверстие 8 подается сжатый воздух в полость коллектора 4....

Номер патента: 727739

Опубликовано: 15.04.1980

Авторы: Голубев, Гурьев, Масляков, Меламут, Расторгуев

МПК: E02B 7/06

Метки: водотоках, земляных, намыва, сооружений

...водотока, которое на чертеже условно показано стрелкой 7. Намывной пульпопровод 4 передвигают, например, кранами или бульдозерами - трубоукладчиками 8. Длину о магистрального пульпопровода 3 увеличивают за счет вставки труб.При намыве начальных участков сооружения пульпа поступает в водоток из сравнительно небольшого количества пульповы727739 Формула изобретения 3пусков 5, например четырех (фиг, 1). Зона взаимодействия течения воды в водотоке и пульпы, вытекающей из пульповыпусков 5, ограничивается шириной г 1. В пределах ограниченной зоны взаимодействия грунт, содержащийся в пульпе, суммируется течением водотока от расположенных выше пульповыпусков 5. В результате обеспечивается перегрузка потока сверх его транспортирующей...

Номер патента: 724213

Опубликовано: 30.03.1980

Авторы: Бадаев, Масло, Меламут, Прохоров, Харин

МПК: B04C 9/00

Метки: гидроциклон

...яв- На ф, 1 представлен пидроциклон, обляется то, что в нем поток вращается боль- щий вид на фиг. 2 - разрез А - А на шим слоем, что увеличивает турбулентность З 1 фиг. 1.Гидроцкклой состоит из корпуса 1; разделенного перегородками 2 на Секции, вы-"-полненные в виде наружного конуса 8,внутреннего конуса 4 с размещенным между ними фильтруюш 1 им элементом б, представляющим собой набор упругих волнообразных колец. Для сжатия колец предусмотрено устройство б. На общем для всех секций штоке 7 установлена заслонка 8.Для подачи исходной пульпы предусмотрен тангенциальный входной патрубок 9, а для отвода осветленной фракции из каждой секции - тангенциальный патрубок 10. Для отвода сгущенной фракции предусмотрен пеаковый насадок 11. Каждая...

Номер патента: 705074

Опубликовано: 25.12.1979

Авторы: Белов, Меламут, Фомин, Цюнис

МПК: E02D 17/18

Метки: грунтов, мелкодисперсных, разработки

...путем предварительногосгущения пульпы в прудке-отстойнике, который располагают в верхней части карты, после чего выпускают сгущенную пульпу на плошадь с большим уклономОсветленная вода с верхней части прудка сбрасывается в отводящие каналы, а сгущенная пульпа вытекает из прудка-отстойника по всей его ширине и равномерно покрывает наклонную поверхность.На фиг, 1 дана схема разработки и намыва, вид в плане; на фиг. 2 - то же, продольный разрез.На площади, предназначенной для намыва, устраивают обваловку 1, а в верхней ее части прудок-отстойник 2 с водосбросны О ми колодцами 3. Отстойник ограничен отосновного участка дамбой 4 с донными перепускными трубами 5. Из намывного пуль- повода 6 осуществляют подачу пульпы в464 4 Ф 4 йввг...

Номер патента: 667644

Опубликовано: 15.06.1979

Авторы: Быков, Меламут, Перевезенцева, Саркисов, Утяганов

МПК: E02D 17/18

Метки: возведения, земельных, сооружений

...намывом каждого последующего слоя земляного сооружения на поверхности возводимого сооружения устраивают продольные валы иэ намы-" того грунта, после чего намынают следующий слой грунта, мощность кото-Зо рого не превышает высоты продольного вала.На фиг.1 схематично показано возводимое сооружение, поперечное сечение;на фиг,2 - то же,в планена фиг. 3 - то же,поперечный разрез по А-А на фиг,2,Вознодимое земляное сооружение включает в себя устройство 1 дамбы обвалования. Пульпу от землесосного снаряда для намыва земляного сооружения подают.по пульпопроводу 2. Намыв грунтового сооружения осуществляют слоями 3. Осветленную воду с карт намыва удаляют через колодец 4 полмиторной сети.Перед намывом каждого последующего слоя на поверхности...

Номер патента: 655764

Опубликовано: 05.04.1979

Авторы: Быков, Лавроненко, Меламут, Селяметов, Утяганов, Чарыев

МПК: E02B 7/06

Метки: гидротехнического, земляного, намыва, сооружения

...сыхает, Недостатком этого способа является то, что он предусматривает укладку трунта небольшими слоями, твккак и случае укладки слоями более0,3 м, через 2-3 суток после окончаниянамыва на поверхности просушиваемогогрунта образуется плотная корка, влвжность которой меньше влажности разрывакапилляров.И результате, этого прекращается капиллярное поднятие влаги из нижележащего грунта и резко замедляется процессисгарения и сушки. Это увеличиваетпродолжительность уплотнения немытойгрунтовой массы, что приводит к снижению интенсивности намыва и удлиняетсроки строительства,Белью изобретения является ускоре -ние процесса консолидации намытогогрунта и повышение степени монолитности сооружения.Заказ 1 470/23 Тираж 776 Подписное ЫНИИПИ...
