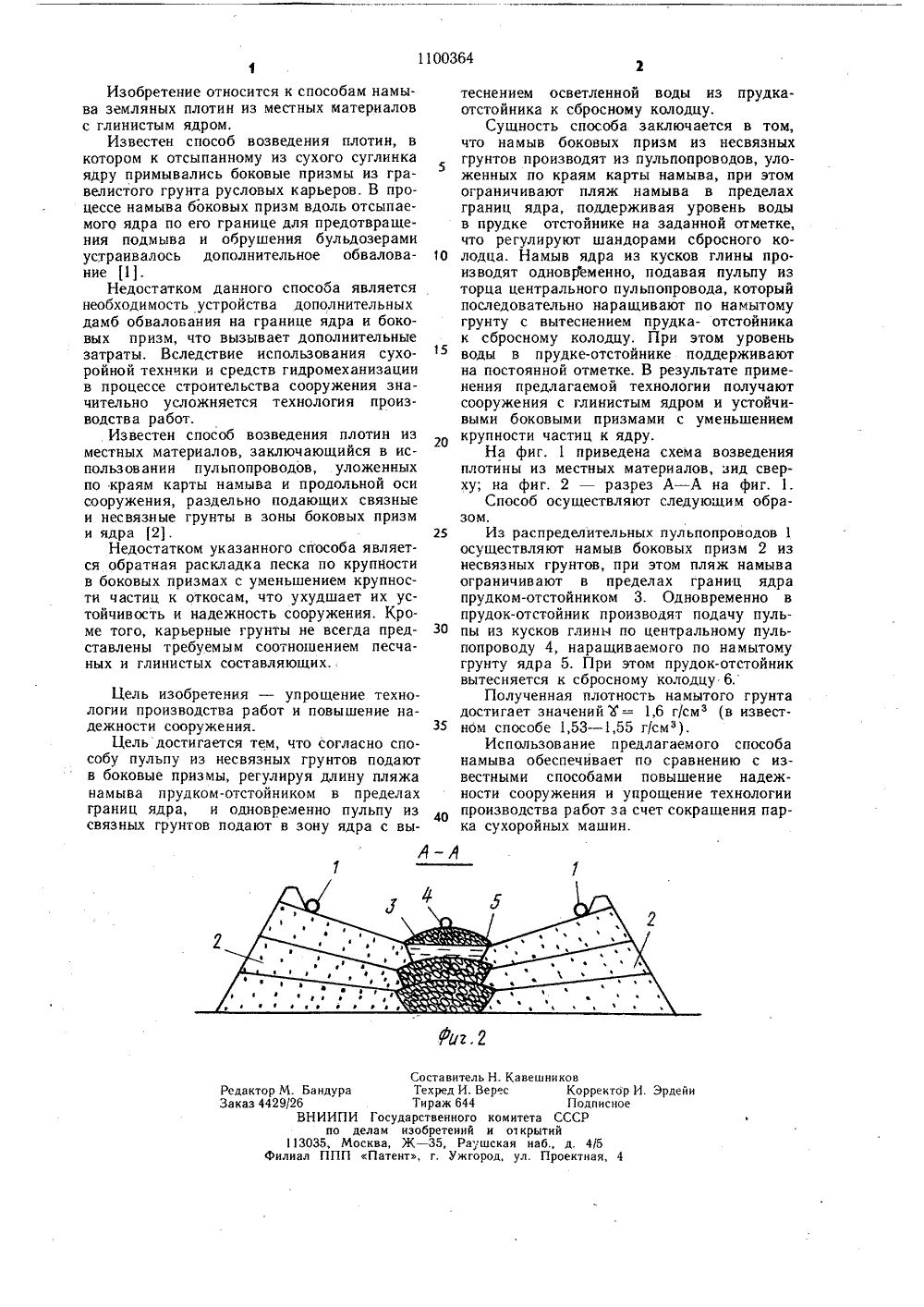

Способ возведения плотин из местных материалов

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 7/06 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ И,ЗОБРЕТЕНИДЕТЕЛЬСТВ У 8 ТО(71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт гидротехники и мелиорацииим. А, Н, Костикова(54) (57) СПОСОБ ВОЗВЕДЕНИЯ ПЛОТИН ИЗ МЕСТНЫХ МАТЕРИАЛОВ, заключающийся в использовании пульпопроводов, уложенных по краям карты намыва и продольной оси сооружения, и раздельно подающих связные и несвязные грунты в зону боковых призм и ядра, отличающийся тем, что, с целью упрощения технологии производства работ и повышения надежности сооружения, пульпу из несвязных грунтов подают в боковые призмы, регулируя длину пляжа намыва прудком- отстойником в пределах границ ядра, и одновременно пульпу из связных грунтов подают в зону ядра с вытеснением осветленной воды из прудкаотстойника к сбросному колодцу,1100364 Ьг Составитель Н. Кав Техред И. Верес Тираж 644Государственного комите елам изобретений и откр сква, Ж - 35, Раушская н Патент, г. Ужгород, ул шниковКорректор И. ЭрдейиПодписноеа СССРытийаб., д. 4/5Проектная, 4 Бан Редактор Заказ 442 НИИП 113035, МФилиал ППП Изобретение относится к способам намыва земляных плотин из местных материалов с глинистым ядром,Известен способ возведения плотин, в котором к отсыпанному из сухого суглинка ядру примывались боковые призмы из гравелистого грунта русловых карьеров. В процессе намыва боковых призм вдоль отсыпаемого ядра по его границе для предотвращения подмыва и обрушения бульдозерами устраивалось дополнительное обвалование 1.Недостатком данного способа является необходимость устройства дополнительных дамб обвалования на границе ядра и боковых призм, что вызывает дополнительные затраты. Вследствие использования сухоройной техники и средств гидромеханизации в процессе строительства сооружения значительно усложняется технология производства работ.Известен способ возведения плотин из местных материалов, заключающийся в использовании пульпопроводов, уложенных по краям карты намыва и продольной оси сооружения, раздельно подающих связные и несвязные грунты в зоны боковых призм и ядра 2 .Недостатком указанного сйособа является обратная раскладка песка по крупности в боковых призмах с уменьшением крупности частиц к откосам, что ухудшает их устойчивость и надежность сооружения, Кроме того, карьерные грунты не всегда представлены требуемым соотношением песчаных и глинистых составляющих. Цель изобретения - упрощение технологии производства работ и повышение надежности сооружения.Цель достигается тем, что согласно способу пульпу из несвязных грунтов подают в боковые призмы, регулируя длину пляжа намыва прудком-отстойником в пределах границ ядра, и одновременно пульпу из связных грунтов подают в зону ядра с вытеснением осветленной воды из прудкаотстойника к сбросному колодцу.Сущность способа заключается в том,что намыв боковых призм из несвязныхгрунтов производят из пульпопроводов, уложенных по краям карты намыва, при этомограничивают пляж намыва в пределахграниц ядра, поддерживая уровень водыв прудке отстойнике на заданной отметке,что регулируют шандорами сбросного ко 10 лодца. Намыв ядра из кусков глины производят одновременно, подавая пульпу изторца центрального пульпопровода, которыйпоследовательно наращивают по намытомугрунту с вытеснением прудка- отстойникак сбросному колодцу, При этом уровеньводы в прудке-отстойнике поддерживаютна постоянной отметке. В результате применения предлагаемой технологии получаютсооружения с глинистым ядром и устойчивыми боковыми призмами с уменьшениемкрупности частиц к ядру,На фиг. 1 приведена схема возведенияплотины из местных материалов, вид сверху; на фиг, 2 - разрез А - А на фиг. 1.Способ осуществляют следующим образом,25 Из распределительных пульпопроводов 1осуществляют намыв боковых призм 2 изнесвязных грунтов, при этом пляж намываограничивают в пределах границ ядрапрудком-отстойником 3. Одновременно впрудок-отстойник производят подачу пуль 30 пы из кусков глинн по центральному пульпопроводу 4, наращиваемого по намытомугрунту ядра 5. При этом прудок-отстойниквытесняется к сбросному колодцу 6.Полученная плотность намытого грунтадостигает значений о"=- 1,6 г/смз (в извест 35 ном способе 1,53 - 1,55 г/смз).Использование предлагаемого способанамыва обеспечивает по сравнению с известными способами повышение надежности сооружения и упрощение технологии4 О производства работ за счет сокращения парка сухоройных машин,
