Способ подбора цвета зубных протезов и устройство для его осуществления

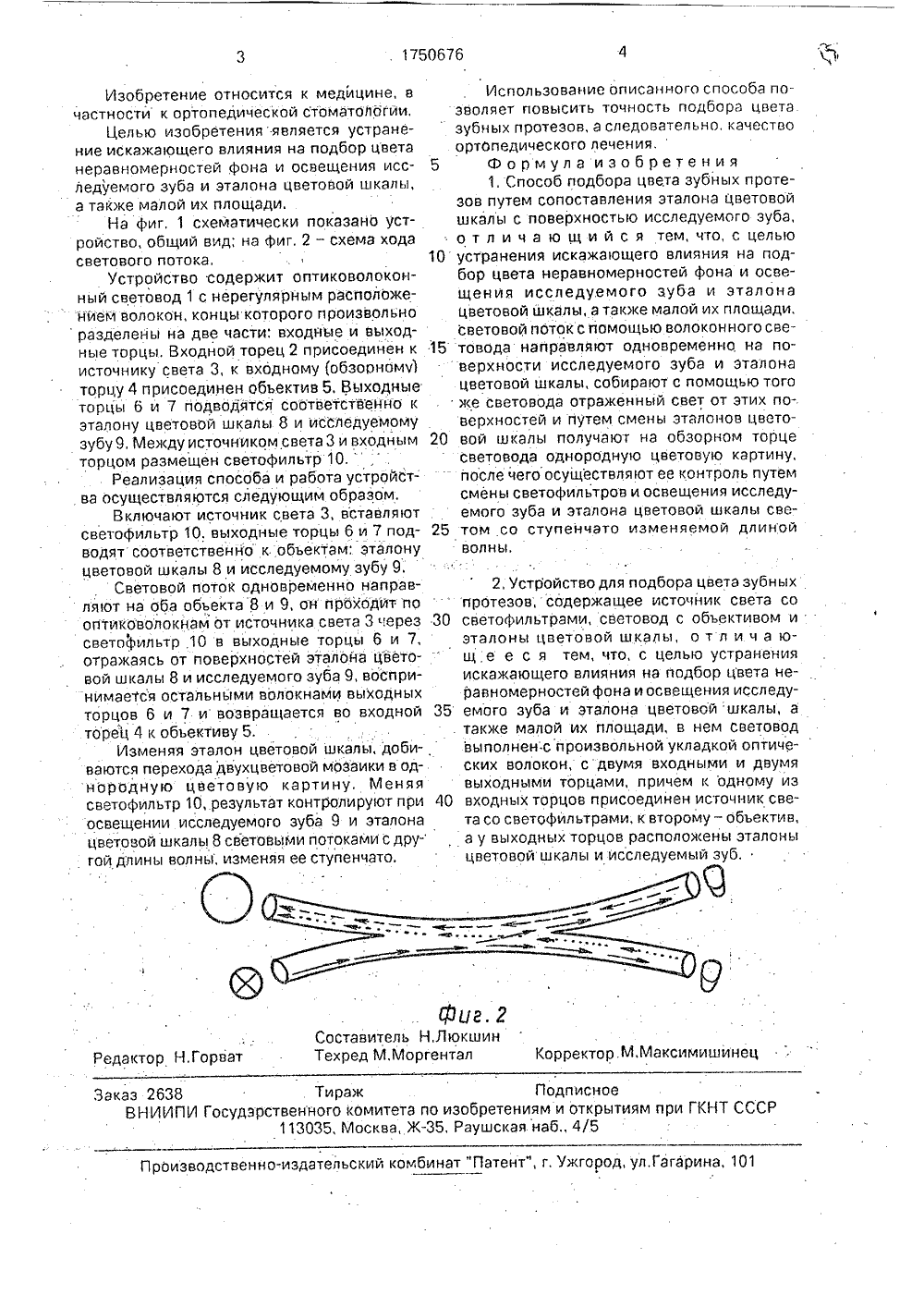

(51)5 А 61 С 19/04 ГОСУДАРСТВЕННЫПО ИЗОБРЕТЕНИЯПРИ ГКНТ СССР МИТЕТ ТКРЫТ МИО ИЯМИСАНИЕ ИЗОБРЕТЕ(71) Волгоградский государственный медицинскйй институт(54) СПОСОБ ДЛЯ ПОДБОРА ЦВЕТА ЗУБНЫХ ПРОТЕЗОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ. (57) Изобретение относится к ортопедиче- " ской стоматологии. Цель изобретения - устранение искажающего влияния на подбор цвета неравномерностей фона и освещения исследуемого зуба и эталона цветовой шкалы, а также их малой площади, Способ заключается в сравнении цвета естественных зубов 9 с эталонной цветовой шкалой 8 в обьективе 5 устройства путем одновременного освещения исследуемого зуба 9 и эта,лона цветовой шкалы 8 световым потоком от источника света 3 через световод 1 с двумя входными 2 и 4 и двумя выходными 7 и 6 концами. Отраженный от эталона. цветовой шкалы 8 и исследуемого .зуба 9 световой поток образует в объектйве 5 двухцветную мозаику, которую переводят в однородную цветовую картийу меняя эталоны цветовой шкалы. 8. После этого осуществляют конт- роль, освещая эталон световой шкалы 8 и зуб 9 световым потоком с другой, ступенчато изменяемой длиной волны, 2 с,п. ф-лы, 2 ил.Заказ 2638 . Тираж Подпис ВНИИПИ Госудэрственного комитета по изобретениям и отк 113035, Москва, Ж, Раушская наб., 4/тиям при ГКНТ С водственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к медицине, в частности к ортопедической стоматологии,Целью изобретения является устранение искажающего влияния на подбор цвета неравномерностей фона и освещения исследуемого зуба и эталона цветовой шкалы, а также малой их площади.На фиг, 1 схематически показано устройство, общий вид; на фиг, 2 - схема хода светового потока,Устройство содержит оптиковолоконный световод 1 с нерегулярным расположе -нием волокон, концы которого произвольно разделены на две части; входные и выходные торцы. Входной торец 2 присоединен к источнику света 3, к входному (обзорномч 1 торцу 4 присоединен объектив 5. Выходные торцы 6 и 7 подводятся соответственно к эталону цветовой шкалы 8 и йсследуемому зубу 9, Между источником света 3 и входным торцом размещен светофильтр 10.Реализация способа и работа устройства осуществляются следующим образом,Включают источник света 3, вставляют светофильтр 10. выходные торцы 6 и 7 подводят соответственйо к объектам: эталону цветовой шкалы 8 и исследуемому зубу 9.Световой поток одновременно направляют на оба объекта 8 и 9, он проходит по оптиковолокнам от источника света 3 через светофильтр 10 в выходные торцы 6 и 7, отражаясь от поверхностей эталона цветовой шкалы 8 и исследуемого зуба 9, воспринимается остальными волокнами выходных торцов 6 и 7 и возвращается во входной торец 4 к обьективу 5.Изменяя эталон цветовой шкалы, добиваются перехода двухцветовой мозаики в однородную цветовую картину, Меняя светофильтр 10, результат контролируют при освещении исследуемого зуба 9 и эталона цветовой шкалы 8 световыми потоками с другой длины волны, изменяя ее ступенчато. Использование описанного способа позволяет повысить точность подбора цветазубных протезов, а следовательно, качествоортопедического лечения.5 Формула изобретения1, Способ подбора цвета зубных протезов путем сопоставления эталона цветовойшкалы с поверхностью исследуемого зуба,о т л и ч а ю щ и й с я тем, что, с целью10 устранения искажающего влияния на подбор цвета неравномерностей фона и освещения исследуемого зуба и эталонацветовой шкалы, а также малой их площади,световой поток с помощью волоконного све 15 товода направляют одновременно на поверхности исследуемого зуба и эталонацветовой шкалы, собирают с помощью тогоже световода отраженный свет от этих поверхностей и путем смены эталонов цвето 20 вой шкалы получают на обзорном торцесветовода однородную цветовую картину,после чего осуществляют ее контроль путемсмены светофильтров и освещения исследуемого зуба и эталона цветовой шкалы све 25 том со ступенчато изменяемой длинойволны,2, Устройство для подбора цвета зубныхпротезов; содержащее источник света со 30 светофильтрами, световод с объективом иэталоны цветовой шкалы, о т л и ч а ющ,е е с я тем, что, с целью устранения искажающего влияния на подбор цвета неравномерностей фона и освещения исследу емого зуба и эталона цветовой шкалы, атакже малой их площади, в нем световод выполненс произвольной укладкой оптических волокон, с двумя входными и двумя выходными торцами, причем к одному из 40 входных торцов присоединен источник света со светофильтрами, к второму - объектив, а у выходных торцов расположены эталоны цветовой шкалы и исследуемый зуб,юкшин ал Корректор М.Максимишине
