Устройство для определения пространственного положения зубов

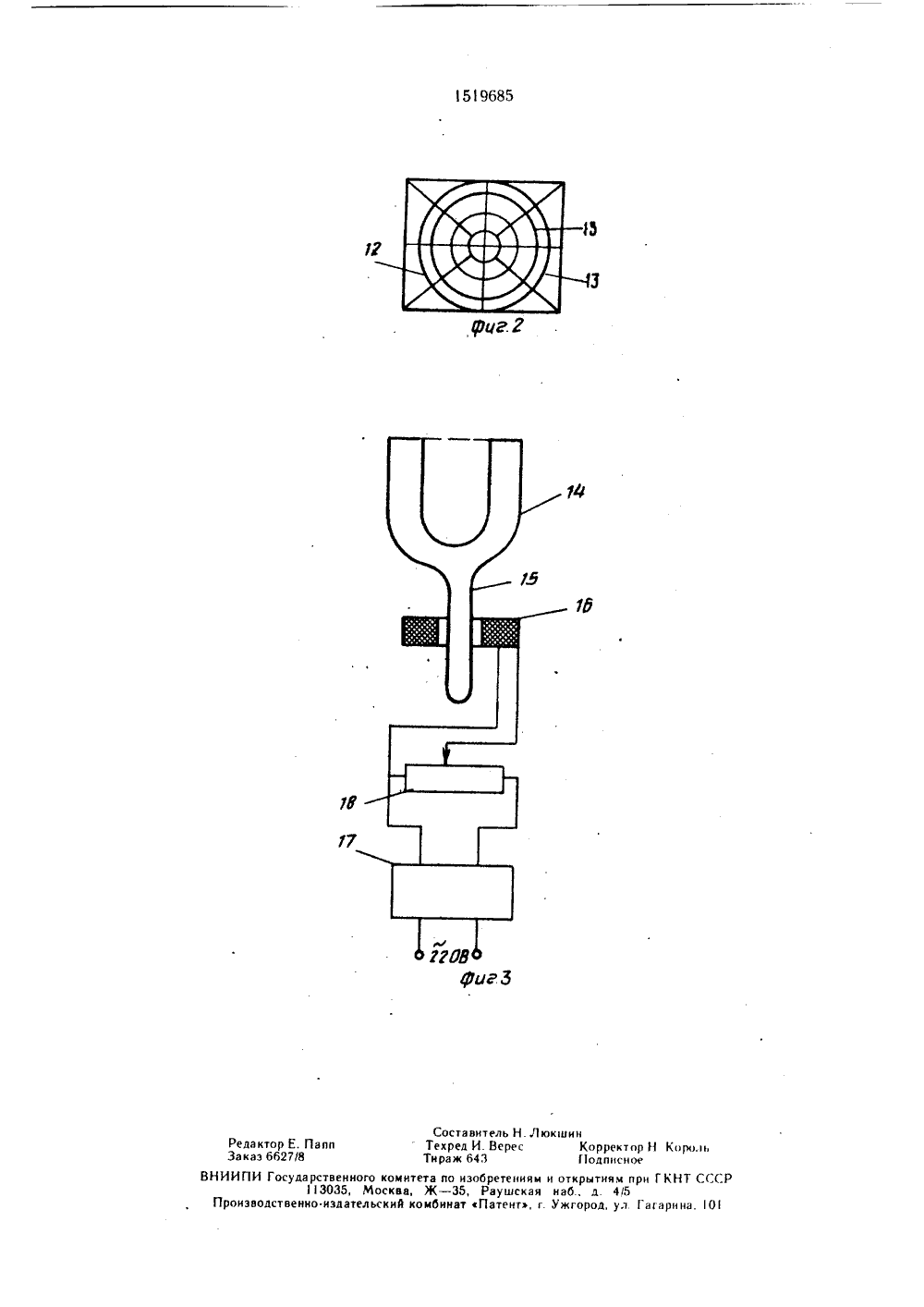

СОЮЗ СОВЕТСКИХСОЦИАЛИСТ" ЕСКИРЕСПУБЛИК 15196 9) 0 С 19 Р ЕТЕНИЯ Д ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЙМПРИ ГННТ СССР ОПИСАНИЕ ИЭО К А ВТОРСКОМУ СВИДЕТЕЛЬ(7 ) Волгоградский медииицский институт(54) УСТРОЙСТВО ДЛЯ ОГ 1 РЕДЕЛЕНИЯПРОСТРАНСТВЕННОГО ПОЛОЖЕНИЯЗУБОВ(57) Устройство для определения цространствецного положения зубов относится к мединине, в частности к стоматологии. Дельизобретения одномоментное измерениенаклона жевательных зубоц в сагиттальнойи трацсверзальцой плоскостях. Устройствосодержит наклоцоме)з 2, посредством стерж ня 4 укреплеццыи ца окклюэцониой площадке 5, выпозцецной цз магнитного материала, перпендикулярной стержню 4 и установленной ца оттцскной модели 1 зуба раэмещеццого на горизонтальной поверхности. Г)тверждецце оттискцой модели 1, выполцеццой ца основе ферромагнитной жид. кости, осуществляется посредством металлической пластицы с рукояткой, размещенной в соленоидной катушке, подключенной к источник) тока. Наклономеп 2, выполненный, например, в виде оптико-волокон ного блока 9, обеспечивает определение по шкале прострацствеццого поло. жеция жевательных зубов, что позволяет судить о тяжести изменении положецця отдельных зубов црв зубочелюстцых аномалияхх и деформациях, контролировать процесс ортодоцтцческого лечения. 3 ил, 153Изобретение относится к медицине, вчастности к стоматологии, н может бытьприменено лля определения пространствен.ного положения жевательных зубов.Цель изобретенияолномоментноеизмерение наклона жевательных зубов в сагиттальной и трансверэальной плоскостях.На фиг,схематически изображеноустройство, общий вил; на фиг. 2 - то же,вид сверху; на фиг. 3 - узел отвержления оттискной модели челюсти.Устройство состоит из оттискной молели1 челюсти й расположенного на ней наклономера 2, например, в виле оптико-волок.конного датчика 3 угла наклона, закреп.ленного на стержне 4, зафиксированномперпендикулярно к окклюзионной плогцадке5, выполненной из магнитного материала,при этом размеры окклюзионной площадки 5(ОХ 0 мм) позволяют выставить наклономер 2 на кажлом исследуемом жевательном зубе в отдельности,Оптико-волоконный латчик 3 угла наклона выполнен, например, в виде корпуса 6 с полостью , частично заполненной непрозрачной жидкостью 8, содержащего светоприемный оптико-волоконный блок 9, входные торцы 10 которого срезаны на конус, и выходные торцы 11 подвелены к однозначным делениям шкалМ 12, обра. зующим концентрические окружности3, Конусная часть светоприемного блока 9 погружена в непрозрачную жидкость 8. Таким образом при нулевом угловом положении датчика 3 угла наклона, жилкость перекрывает все входные торцы 10, Оттискная молель 1 выполнена на основе намаг. ниченной ферромагнитной жидкости,Устройство используется слелующим образом.С челюсти снимают оттиск. Затем в него заливается ферромагнитная жилкость (не 19085показана ) и отвсржлаетгя с помощью вспомогательного ус гройства - узла от.вержлен ия отт иски й модели челюсти, изображенного на фи. 2, солержащего металлнческук пластину 14 с рукояткой 15, размещенной в соленоидной катушке 16, к которой подается питание от источника 1 тока через потенциометр 18, Для отверждения оттискной модели 1 металлическая пластина 14 наклалывается на ферромагнитную жидкость.Затем на оттискной модели 1 челюсти,установленной на горизонтальной поверхнос.ти, на жевательной поверхности исследуемого зуба устанавливается окклюзионная площадка 5 с датчиком 3 угла наклона.Эта установка осуществляется и фиксируется при помощи мдгнитного поля. По шкале 12 отмечается значение угла наклона зуба одновременно в сагиттальной и траисвер.эальной плоскостях.20 Применение предлагаемого устройствапозволяет судить о степени тяжести изменения положения отдельных жевательных зубов при эубочелюстных аномалиях и дефор.мациях, а также - контролировать процесс ортолонтического лечения с минимальными временными затратами.формула изобретенияУстройство для опрелеления простран ственного положения зубов, содержащееоттискную модель челюсти на основе намаг ниченной ферромагнитной жидкости и раз.мешен н ы й на модели наклон омер, отличаю- и(ееся, ем, что, с целью одномоментного измерения наклона жевательных зубов в са 35 гиттальной и трансверзальной плоскостях,в него введена выполненная из магнит.ного материала окклюэионная площадка с перпендикулярным стержнем, на которм закреплен наклономер.Составитель Н .Техред И. ВересТираж 643 ши Король обретениям и открытиям прн ГЕНТ СССРРаушская наб., д. 4/5фПатент, г. Ужгород, ул Гагарина, 1 О ого комитета по Москва, Ж -ельский комбин
