Устройство для рефлексотерапии
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ РЕФЛЕКСОТЕРАПИИ, содержащее источники электромагнитного излучения в виде светодиодов и последовательно соединенные блок питания и блок управления, отличающееся тем, что, с целью сокращения времени процедуры, в каждый источник электромагнитного излучения введен ряд дополнительных светодиодов, причем светодиоды каждого источника электромагнитного излучения размещены на плате так, что их оптические оси пересекаются в одной точке, при этом каждый светодиод подключен к соответствующему выходу блока управления.
Описание
Известен прибор для термопунктуры, содержащий последовательно соединенные блок питания, блок управления и термоэлементы.
Недостатком известного устройства является возможность возникновения ожогов.
Наиболее близким к изобретению является устройство для рефлексотерапии, содержащее источники электромагнитного излучения в виде светодиодов и последовательно соединенные блок питания и блок управления.
Недостатком этого устройства является невозможность одновременного воздействия на точку акупунктуры излучением различных длин волн, а также ограничение мощности излучения на точку предельной мощностью одного светодиода, что приводит к удлинению времени процедуры.
Целью изобретения является сокращение времени процедуры.
Цель достигается тем, что в устройстве для рефлексотерапии, содержащем источники электромагнитного излучения в виде светодиодов и последовательно соединенные блок питания и блок управления, в каждый источник электромагнитного излучения введен ряд дополнительных светодиодов, причем светодиоды каждого источника электромагнитного излучения размещены на плате так, что их оптические оси пересекаются в одной точке, при этом каждый светодиод подключен к соответствующему выходу блока управления.

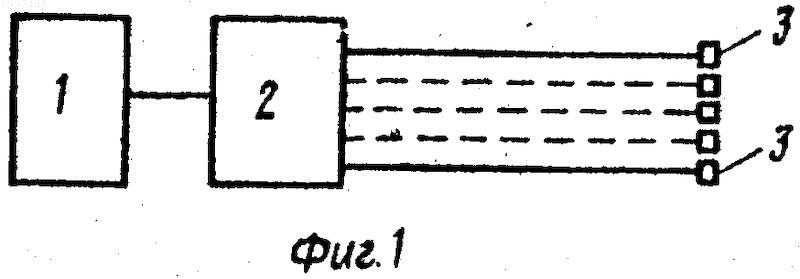

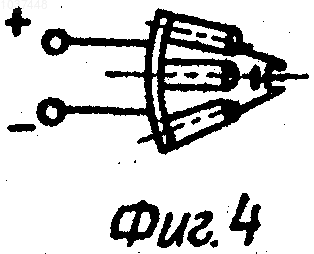

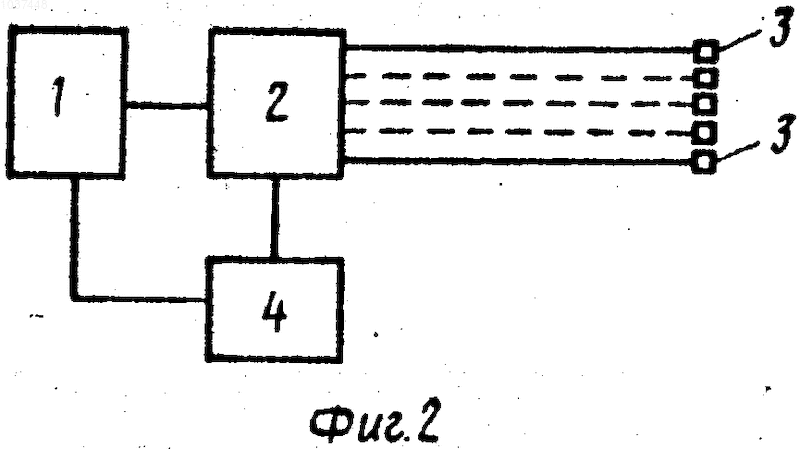

На фиг. 1 изображена блок-схема предлагаемого устройства на основе источника постоянного тока; на фиг. 2 - блок-схема устройства с блоком питания на основе генератора импульсов с регулируемой частотой; на фиг. 3 - светодиодный блок, план; на фиг. 4 - светодиодный блок, вид сбоку.
Устройство содержит последовательно соединенные блок 1 питания, блок 2 управления и источники 3 электромагнитного излучения (фиг. 1). Устройство может быть снабжено реле 4 времени, которое связано с блоком 1 питания и блоком 2 управления (фиг. 2). Источник 3 электромагнитного излучения выполнен в виде блока, представляющего собой набор светодиодов (или один светодиод), установленных на плате так, что оптические оси светодиодов пересекаются в одной точке (фиг. 3 и 4). Блок 2 управления имеет несколько регулируемых независимо один от другого выходов. Предусмотрена одновременная регулировка всех светодиодных блоков. Светодиоды подключены к соответствующим выходам блока 2 управления.
Устройство работает следующим образом.
Каждый светодиодный блок фиксируется на поверхности кожи известным способом, например с помощью липкой ленты, так, что точка пересечения оптических осей светодиодов находится на выбранной точке акупунктуры. Число светодиодных блоков, параметры воздействия, устанавливаемые блоком 2 управления, выбираются в соответствии со способом лечения. Включается блок 1 питания и проводится лечение. Устройство позволяет сократить сроки процедуры, обеспечивает повышение мощности излучения на каждую точку акупунктуры, позволяет одновременно воздействовать на точку акупунктуры излучением различных длин волн, устройство просто в изготовлении и надежно в эксплуатации.
Рисунки
Заявка
3334629/13, 07.05.1981
Волгоградский государственный медицинский институт
Жаркин А. Ф, Жаркин Н. А, Маргус М. Е
МПК / Метки
МПК: A61H 39/06
Метки: рефлексотерапии
Опубликовано: 30.05.1994
Код ссылки
<a href="https://patents.su/0-1037448-ustrojjstvo-dlya-refleksoterapii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для рефлексотерапии</a>
