Номер патента: 615351

Опубликовано: 15.07.1978

Авторы: Ефимов, Маценко

МПК: F28F 25/00

Метки: листов, оросителя, прокладка, фиксирующая

...промышпенных предприятиях.Известна фиксирующая прокпадка дпя нистов ороснтепя с пазом в средней чао ти, ширина которого точно соответствует топщине писта 1 .Недостатком укаэанной фиксирующей те прокпадки явпяется пассивное воздействие на писты ороситепя и невозможность соединить поспедние в ороситепьный бялик.Наиболее близкой к предпагаемой явпя" ется фиксирующая прокпадка дпя листов т 5 вроснтепя, выпопненная в виде гребенки 21 . Фиксируюшм прокпадка имеет небопько поперечных пазов, ширина которых точно соответствует топщине соединяемык пистов. 20Недостатком укаэанной фиксйрующей прокпадки явпяется то, что в процессе эксппуатации происходит разрушениепио тов ороситепя и их утонение. Ширина пазов фнксирукицей прокпадки становится 25 КА...

Номер патента: 578427

Опубликовано: 30.10.1977

Авторы: Баранов, Варшавский, Маценко

МПК: E21B 19/24

Метки: буровых, направляющее, центрирования, штанг

...31.10,7 Изобретение относится к области горной промышленности, а именно к направляющим приспособлениям для центрирования буровых штанг.Известно направляющее приспособление для центрирования буровых штанг, состоящее из крестовин, которые позволяют центрировать буровые штанги 1.Однако это приспособление ие позволяет центрировать штанги при большом угле 1 х смещения.Наиболее б.7 изких к изобретению является направляющее приспособление для центрирования буровых штанг, вьполненное в виде конического раструба, смо гированного на неподвизкной опоре 2.Однако и это приспособление не обсспечивает центрирование буровых штанг при бэльшом угле их смен;ения.Цель изобретения - обеспечение центрирования штаиг при большом угле их смешения.Это...

Номер патента: 567007

Опубликовано: 30.07.1977

Авторы: Маценко, Скакунов

МПК: F16L 9/04

Метки: труба, хрупкого

...ее от точечРедактор Т, Горячева Корректор Л. Брахнина Заказ 1838/19 Изд.604 Типограф)ия, пр. Сапунова, и ных ударов повышается, а гофры кожуха, вособенности расположенные по концам трубыи заполненные эпоксидной смолой, служат надежными амортизаторами.Гофры 4 защитного кожуха 3 расположены 5по всей длине трубы 1 с регламентированнымшагом и возникающие от ударов при транспортировке трещины на трубе имеют длинув пределах регламентированного шага гофр4, что объясняется разницей внутренних напряжений, возникающих на прямых участкахтрубы, содержащих связующий слой 2 из эпоксидной смолы, и в местах гофр, где слой 2отсутствует.При сборке трубопровода из отдельных участков хрупких труб, армированных гофрированным кожухом, гофры 6, заполненные...

Номер патента: 556220

Опубликовано: 30.04.1977

Авторы: Дегтярев, Калюжный, Маценко, Мялковский

МПК: F01C 1/16

Метки: винтовой, двигатель, пневматический

...двигатель, продольный разрез; на фиг, 2 - разрез по А - А на фиг, 1.В корпусе 1 двигателя расположены винтовые роторы 2 и 3. В стенках корпуса выполнены впускной 4 и выхлопной 5 каналы.Регулируемая заслонка 6 выполнена в видепакета пластин, шарнирно связанных между 5 собой с помощью оси 7, вилки 8 и серьги 9.Пакет пластин через шатун 10 связан соштоком 11 ограничителя скорости вращения, который поджимается пружиной 12. Грузы 13 закреплены осями 14 на вилке 15, которая ки нематически связана с помощью шестерен16 - 18 с валом ведущего ротора.При работе двигателя вращение от роторовчерез шестерни 16 - 18 передается вилке 15, на которой шарнирно закреплены грузы 13.15 Под действием центробежной силы вращающиеся с вилкой 15 грузы...

Номер патента: 475484

Опубликовано: 30.06.1975

Авторы: Копыл, Маценко, Пустовойт

МПК: F16K 13/06

Метки: действия, клапан, одноразового

...в открытом положении элементом ослабленного сечения, 25 срезаемого под воздействием управляющегодавления, например, пиропривода, о т л и ч аю щ и й с я тем, что, с целью уменьшения ударного действия при срабатывании клапаца, он снабжен демпфирующей полостью, за герметизцроваццой кольцевой перемычкой. Изобретение может быть исппневмогидравлических системах.Известен клапан одноразовогзапорный орган которого удерякрытом положении элементомсечения, срезаемого под воздейсляющего давления, например, пиПредложенный клапан отличастного тем, что он снабжен деполостью, загерметизированнойперемычкой. Это уменьшает ударное действие при срабатывании клапана.На чертеже изображен предлагаемый клапан.Он включает корпус 1 с седлом 2, входным 3 и...

Номер патента: 359380

Опубликовано: 01.01.1972

Автор: Маценко

МПК: E21B 15/00, E21B 3/00

Метки: бурения, скважин, станок

...7, которая опи.рается на силовые цилиндры 4 и при выдви.жении штоков б перемещается относительно этих цилиндров.Направляющая рама 1 шарниром 8 скреп ляется с распорной стойкой 9, смонтированнойв направляюгцем пазу 10 опорной рамы 11, На этой же опорной раме перпендикулярно направляющей раме расположен привод стан.ка, включающий двигатель 12, маслостанцшо 15 13 и промецсуточный редуктор 14, которымпривод крепится к направляющей раме 1.Для направления бурового инструмента предусмотрен люнет 15, смонтированный ца кор.пусе промежуточного редуктора 14.20 Привод своей хвостовой частью шарнирнос помощью оси 1 б прикреплен к опорной раме, прп этом ось 1 б расположена над хвостовой частью привода на двух вертикальць 1 х кронштейнах (7,...

Номер патента: 354140

Опубликовано: 01.01.1972

Авторы: Маценко, Тарасенко

МПК: E21D 15/44

Метки: распорная, стойка

...стойки осуществляется подачей )кидкости через штуцер 11 в штоковую полость 12, При этом штуцер д соединяет рабочую полость гидроцилиндра со сливом. стоящие из усом и што 10 и нао П р едмет зобретен порная стойка цилиндра с к аяся тем, что, спления, стой однотипным 1 ви с насадк и корпусу Ги Рас гидро чаюи са кр ским вуюп шток Изобретение относится к средствам крепления и может быть использовано для закрепления буровых станков.Известны распорные стойки, со насадок и гидроцилиндра с корп 5 ком.Предлагаемая стойка отличается от известных тем, 11 то Она снйбжснй тслсскоппчсскимизакаИ ВзйимодействуОщими с нясядкйми и п 11 икрсплепными к штоку и корпусу гидроцили,ндра.Такое выполнение ооеспсчивяст ускорение процесса крепления.На чертеже...

Номер патента: 347492

Опубликовано: 01.01.1972

Авторы: Кудр, Маценко, Никитский, Синев, Тидверный, Уточкин

МПК: G05D 16/06

Метки: i••, uijhafl, библиотека, давления1, регулятор

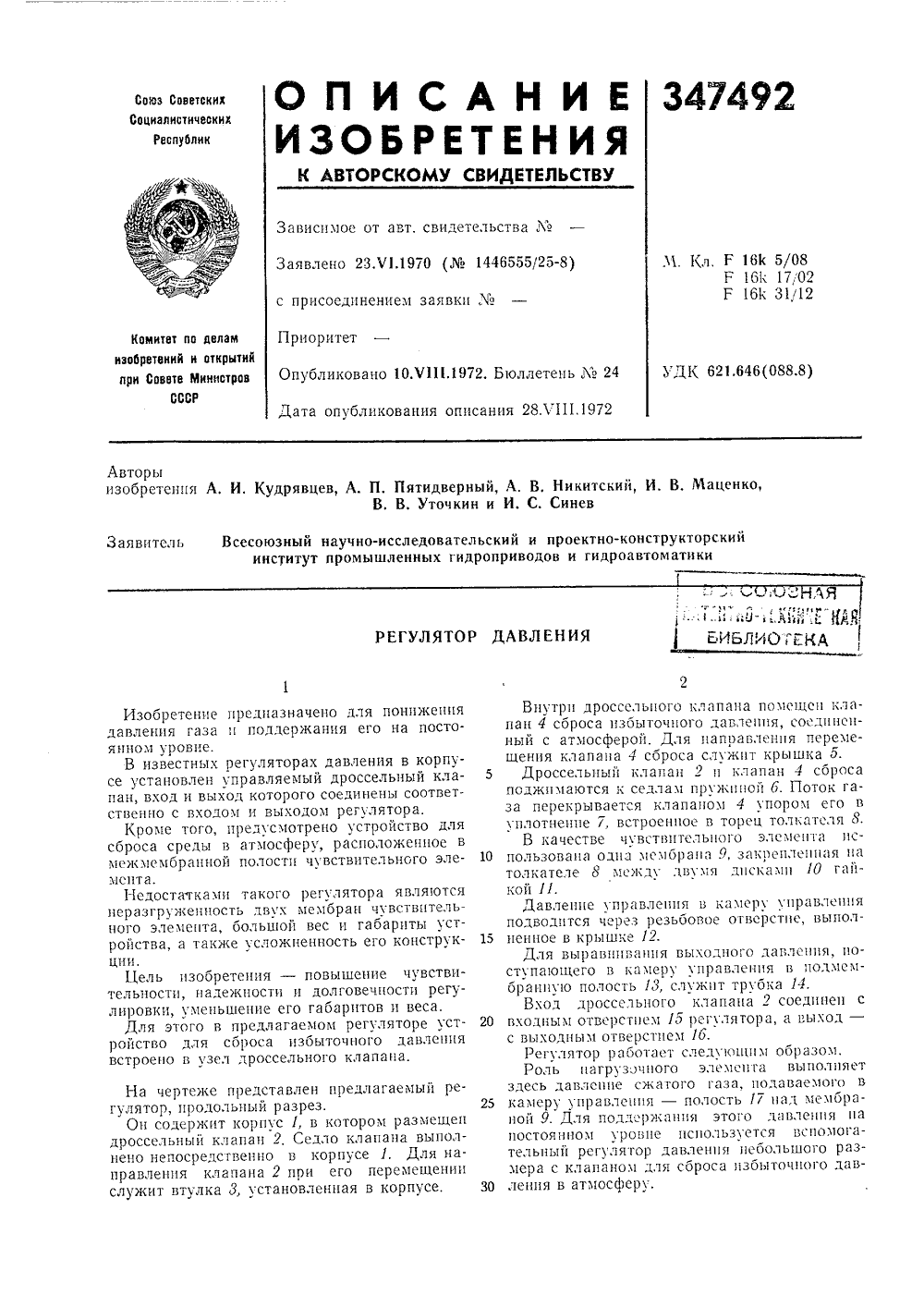

...выполненное в крышке 12.Для выравцивация выходного давления, поступающего в камеру управления в цодмсмбранную полость 13, служит трубка 14.Вход дроссельного клапана 2 соединен свходным отверстием 15 регулятора, а выход -с выходным отверстием 16.Регулятор работает следующим образом,Роль цагрузочцого элемента выполняетздесь давление сжатого газа, подаваемого вкамеру управления - полость 17 цад мембраной 9. Для поддержания этого давления иапостоянномровне использ ется вспомогательный регулятор давления небольшого размера с клапаном для сброса избыточного давлеш 1 я в атмосферу,ПодписноМинистров ССС Заказ 2634 12 Изд. М 11 О 1 нрава 406ЦНИИПИ Комитета по делам изобретений и открытии при СовеМосква, Ж, Раугпская наб., д. 45 гпография, пр....

Номер патента: 325444

Опубликовано: 01.01.1972

Авторы: Горбачев, Копыл, Маценко, Назарова, Охрименко

МПК: F16K 17/00

Метки: клапанвсесоюзнаяpkmimmii, отека, предохранительный

...цап имеет овсрхцо- С 1 И 51 Р 11 С к ос 1 цой лысИзобретение предназначено для установки в системах и емкостях с целью предотвращения давления в них сверх заданной величины.Известен предохранительный клапан, ца хвостовике которого надета с натягом эла стичцая трубка.Предлагаемый клапан отличается тем, что хвостовик корпуса выполнен с цилиндрическим буртом, имеющим лыски, изготовленные заподлицо с поверхностью хвостовика, а дре нажные отверстия расположены под углом, например 45, к оси корпуса в плоскости, перпендикулярной лыскам на цилиндрическом бурте. Это повышает надежность и упрощает конструкцию клапана. 15На фиг. 1 изображен предлагаемый клапан, продольный разрез; на фиг. 2 - разрез по А - А ца фиг. 1.Клапан имеет корпус 1 и...

Номер патента: 324381

Опубликовано: 01.01.1972

Авторы: Маценко, Новохатний, Тарасенко

МПК: E21B 15/00, E21B 19/24, E21B 3/00 ...

Метки: бурения, скважин, станок

...3, которые закреплены на корпусе редуктора и кронштсйне-люнете б. Штоки гидроцилпндров крепятся в задней траверсе 12, которая сообщает шпинделю возвратно-поступательное движение. Шпиндель соединен с передней траверсой 5, опирающейся лапами на наружные поверхности рабочих частей гидроцилпндров, служащих направляющими. Станок для бурения закрепляется хомутами на гидравлических распорных стойках. Управление птдропода 1 ей и птдравлическпмп распорными стойками осущсствляется с пульта управления.Гпдравлнчсскне распорные стойки позволяют устанавливать станок в лаве на любой высоте по мощности пласта, Двойной шарнир 13 - 14 на передней гидравлической стойке дает возможность легко задавать буровому станку направленце по простиранню...

Номер патента: 259781

Опубликовано: 01.01.1970

Авторы: Маценко, Тарасенко

МПК: E21C 27/24

Метки: углепроходческая

...механизм подачи с вращателем бурильного устройства, распорные элементы, расположенные на раме, отличаюиьаяся тем, что, с целью повышения эффективности работ на пластах крутого падения, опасных по внезапным выбросам угля и газа, машина снабжена гидродомкратом, шток и цилиндр которого шарнирно соединены с рамами машины и распорных элементов, а вращатель бурового механизма связан с механизмом подав посредством рамы машины, снабженной направляющими,Известны углепроходческие машины, включатощие раму, выемочный и бурильные органы, механизм подачи с вращателем бурильного устройства и распорные элементы, расположенные на раме.Предлагаемая углепроходческая машина отличается тем, что она. снабжена гидродомкратом, шток и цилиндр которого шарнирно...

Номер патента: 258998

Опубликовано: 01.01.1970

Автор: Маценко

МПК: E21B 3/00

Метки: бурения, вращательного, скважин, станок

...кулак.О Каретка киби дной и 8 с куе с туч ествоо енпи с отя бы едмет изо етения Станокжин в погового оркий вал,рощенияности бурконвейерленнымидочками,лаками, вном конв го бурения сквас приводом от тянвейера через гиб, что, с целью упспечения возможте лавы по длине реткой с установи натяжной звезатянута цепь с куи с тяговым оргадля вращательно дземных условиях гана забойного,ко отличаютаийся тем конструкции и обе ения в любом мес а, он снабжен ка на ней приводной между которыми н заимодействующим ейера.Изобретение относится к горнорудной и угольной промышленности, а именно к станкам для вращательного бурения скважин.Известны станки для вращательного бурения скважин в подземных условиях с приводом от тягового органа забойного конвейера...

Номер патента: 238479

Опубликовано: 01.01.1969

Авторы: Донецкий, Ковалев, Маценко, Тарасенко, Экспериментальный

МПК: E21B 17/03, E21B 3/00

Метки: бурового, патрон, станка

...в разрезе.Патрон состоит из корпуса 1, поводка 2 и пружинного фиксатора. В расточку корпуса входит хвостовая часть штанги 3 вместе со шнеком. Прн этом поводок входит в паз на штанге, и за счет этого передается крутящчй момент.Удержание штанги в патроне при бур осуществляется специальным выступом поводке, который захватывает штангу заи не позволяет ей выходить из замка.Принцип работы патрона заключается в следующем.Буровую штангу вводят в патрон таким образом, чтобы поводок патрона попал в паз, а выступ поводка зашел за лопасть шнека, После этого включают подачу и начинают бурение. Прн наращивании следующей штанги необходимо слегка повернуть патрон в обратную сторону, чтобы выступ поводка вышел из зацепления с лопастью шнека, и включить...

Номер патента: 209347

Опубликовано: 01.01.1968

Авторы: Маценко, Тарасенко

МПК: E21B 3/00

Метки: бурения, горныхвыработках, подземных, скважин, станок

...производить разборку станка после бурения каждой скважины и, кроме того, можно сократить габариты станка при его транспортировке повыработке.На раме 3 укреплены промежуточный редуктор 10 и цилиндры 11 гидравлических домкратов, составляющие механизм 4 подачи. По цилиндрам перемещается вращатель 5 посредством тяг 12, соединенных со штоками 13 гидравлических домкратов,С целью возможности бурения скважин параллельно друг другу на любой (регулируемой) высоте от почвы выработки, буровой станок посредством шарнира 14 связан с базовой (опорной) плитой 15. Ось шарнира 14 параллельна оси бурового патрона 1 б. В наклонном положении станок фиксируется болтами 17 и в направляющих 18, жестко соединенных с базовои плитой 15, закрепляемой распорной...

Номер патента: 194023

Опубликовано: 01.01.1967

Авторы: Ковалев, Маценко, Тарасенко, Шахтеиб, Экспериментальный

МПК: E21B 17/02, E21B 17/03

Метки: бурового, патрон, станка

...3, плавающей цилиндрической втулки 4 со спиральными прорезями, пружинного фиксатора и (в случае необходимости подачи воды или сжатого воздуха) клапана 5.При бурении патрон подается на забой с вращением. Буровая штанга 6 входит в патрон, и цилиндрическая втулка навинчивается на буровую штангу, продольно перемещаясь по шпонке до полного зажатия буровой штан. ги между цилиндрической втулкой со спиральными прорезями и выступающим торцом шпинделя 7. При заходе буровой штанги в патрон пружинный амортизатор смягчает удар буровой штанги о цилиндрическую втулку. Продольное перемещение цилиндр ическоивтулки необходимо для компенсации несоответствия между числом оборотов патрона, скоростью подачи его и шагом шнекового вин та штанги, При...

Номер патента: 145505

Опубликовано: 01.01.1962

Авторы: Маценко, Тарасенко

МПК: E21C 25/20, E21D 9/10

Метки: выемки, забоев, комбайн, крутопадающим, пластам, тонким, угольных, штреков

...3, который подает уголь в вагонетку или на перегружатель.Конструкция режущего органа позволяет производить бурение дегазационных скважин станком типа БВу без отвода комбайна от за145505боя, для чего в раме предусмотрены окна. Привод 4 исполнительного органа и подачи расположен в нижней части режущего органа. Режущий орган и подача комбайна приводятся через один главный редуктор б, На один выводной вал редуктора насажена приводная звездочка режущей цепи, на другой выводной вал редуктора насажен барабан подающей части, Канат на барабан при подаче комбайна на забой наматывается с полиспаста.Направление комбайна по мощности и падению пласта осуществляется боковыми башмаками б и нижними лыжами 7. Для предохранения от высыпания угля в...
