Кропп

Номер патента: 1060881

Опубликовано: 15.12.1983

Авторы: Енякин, Кропп, Новоселов

МПК: F23C 6/00

Метки: работы, тепловой, топочного, узла, электростанции

...и очистки продуктов 5сгорания 13.Известный способ характеризуетсянизкой экономичностью из-за недостаточно .полного использования мазута.Наиболее близким но технической 10сущности к предлагаемому являетсяспособ работы топочного узла электростанции, включающий несколько топок,путем сжигания мазута в части топоки очистки полученных продуктов сгорания посредством их орошения свежим мазутом с последующей подачейотработанного мазута на сжигание 2Недостатком этого способа является низкая экономичность из-за невозможности использования ценных продуктов, содержащихся в минеральнойчас.ти твердых продуктов сгорания мазута.Целью изобретения является повышение экономичности. 25Указанйая цель достигается тем,что согласно способу работы топочногоузла...

Номер патента: 1059313

Опубликовано: 07.12.1983

Авторы: Касаткин, Кропп, Лапин, Прудников, Рызванович, Шевкун

МПК: F16D 41/06

Метки: муфта, свободного, хода

...установленное на нем кольцо, ки 35 нематически связанное с обоймой, расположен. ные в клиновом зазоре между кольцом иобоймой упор, закрепленный на эксцентрике и клин, подпружиненный относительно упора, снабжена двумя сухариками и вкладышем, пружина раз40 мещена между упором и вкладышем, а суха. рики - между клином и вкладышем, контакт. ные поверхности клина, сухариков и вкладыша выполнены наклонными, сухарики установлены с возможностью взаимодействия большими основаниями; выполненными с абразивным45 покрытием, с кольцом и с обоймой.На чертеже показана схема предлагаемой муфты свободного хода.Механизм содержит ведомый вал 1, на кото. ром неподвижно посажена ведомая обойма 2, внутри которой размещено промежуточное ВНИИПИ Заказ 9800/40...

Номер патента: 1040301

Опубликовано: 07.09.1983

Авторы: Касаткин, Кропп, Рахматов, Рызванович, Шапошников

МПК: F16H 29/00

Метки: вариатор, импульсный, кулачковый

...- разрез Б-Б на фиг,1; на Фиг. 4 - разрез В-В на фиг, 1; на Фиг. 5 - разрез ГтГ на фиг.Кулачковый импульсный вариатор содержит корпус 1, в котором размещены с возможностью вращения ведущий 2 и ведомый 7 валы. На ведущем валу 2 установлены кулачки 4, а на ведомом валу 3- механизмы 5 свободного хода, которые шарнирно связаны/ с качающимися толкателями б, взаимодействующими с кулачками 4 веду" щего вала 2 через ролики 7. Толкатели б размещены с возможностью продольного перемещения в направляющих 8 механизма 9 управления, Механизм 9 управления включает направляющие 8, повторно размещенные в опоре 10, шарнирно связанной с корпусом 1.0 пора установлена на оси 11, размещенной в корпусе 1, с возможностью качания в плоскости, перпендикулярной...

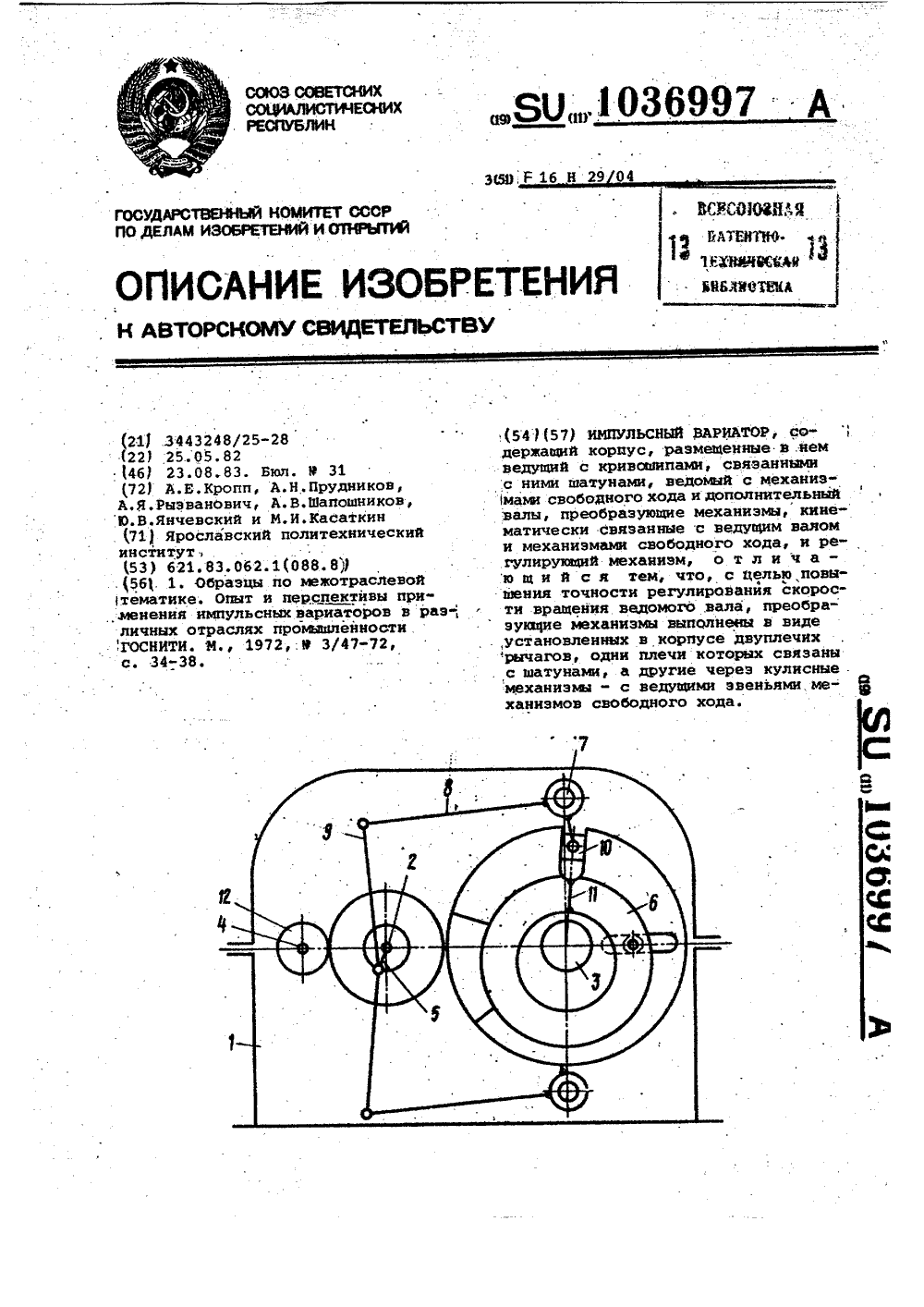

Номер патента: 1036997

Опубликовано: 23.08.1983

Авторы: Касаткин, Кропп, Прудников, Рызванович, Шапошников, Янчевский

МПК: F16H 29/04

Метки: вариатор, импульсный

...двухповодковой группы, состоящей из прицепного шатуна .и коромысла 1 1Недостатком известного вариатора является невысокая точность регулирования скорости вращения ведомого вала, преимущественно в зоне скорос тей, близких к нулевой, Это обусловлено тем, что в вариаторе иэ-за ошибок изготовления и монтажа невозмож,но выполнить радиусы кривошипов весь" ма малыми и одинаковыми. . 25Целью изобретения является повышение точности регулирования скорос ти вращения ведомого вала.Для достижения указанной цели и импульсном вариаторе, содержащем кор пус, размещенные в нем ведущий с кри" вошипами, связанными с ними шатунами, ведомый с механизмами свободного хода.и дополнительный валы, преобра 1 зующие механизмы, кинематически свя занные...

Номер патента: 1027459

Опубликовано: 07.07.1983

Авторы: Касаткин, Кропп, Лапин, Шапошников, Янчевский

МПК: F16H 29/00

Метки: вариатор, импульсный

...корпусв котором размещены ведущий 2 ц ведомый 3валы. Ны ведущем валу 2 установлены зылающие закон движения элементы в видеэксцентрика 4 (или кулачка).На ведомом валу 3 установлены механизмы 5 свободного хода, наружные обоймы 6 которых выполнены зубчатыми.Каждая наружная обойма 6 связана 45с зубчатой рейкой 7, один конец которойчерез шток 8 и пружину 9 связан с толкателем 10, опирающимся ро,иком 1 ца эксцецтрцк 4.Другой конец зубча.гой рсйкц 7 черезшток 12 связан с пружиной 13 сжатия, 50которая опирается ны регулировочцую айку 14. Пе)с 1 ецецис рссгу;1 цровочцОЙыйки 4 в Осевом направлении осуцарствеясся винтом 15. Шток 12 и пружина 13 размещены в направляющей 16, жестко связанной с корпусом 1 вариатора.Для повышения равномерности работы...

Номер патента: 1024659

Опубликовано: 23.06.1983

Авторы: Кропп, Харьковский, Чеканов

МПК: F23J 3/00

Метки: гидрозолоудаления, кальция, карбоната, оборотной, отложений, предупреждения, роста, системе

...эффектив ио, чтобы понизить рН гидрозоловой пульпы (отработавыей воды ) до значе:ний порядка 4, при которых двуокисьуглерода поглощается в незначительной степени. При транспортировке пульпы и ее осветления на золоотвале про-.исходит выщелачивание золы, приводящее в повышению рН осветленной воды,однако при реализации предлагаемогоспособа величина рН не достигаетопасных значений,Таким образом, при реализации предлагаемого способа ограничивается повы шение рН и Общей щелочности осветленной на золоотвале оборотной води засчет поглощения в мокром золоуловителе главным образом, значительныхколичеств двуокйси серы. Нри реализации известного способа общая щелочность оказывается выше, посколькупри поглощении двуокиси углеродав нейтрализационной...

Номер патента: 997989

Опубликовано: 23.02.1983

Авторы: Касаткин, Козырев, Кропп, Рызванович

МПК: B23B 25/02

Метки: вибраций, тангенциальных, узел, шпиндельный

...пазами дисков- секторов 4 и 5. Дополнительный диск 9 на подшипнике качения 10 поворот- но смонтирован в стойке 2, которая имеет возможность линейного перемещения относительно корпуса 3 на величину, равную величине эксцентриситета диска 9. Стойка 2 посредством передачи винт 10 - гайка 11 связана с корпусом 3.Шпиидельный узел для тангенциальных вибраций работает следующим образом.От электродвигателя через ременную передачу приводится во вращение шкив б и жестко связанный с ним диск-сектор 4, При этом в результате взаимодействия радиального пазадиска 4 с дополнительным пазом диска-сектора 5 последний получает вращение с тангенциальными вибрациями,которые, благодаря жесткой связидиска 5 со шпинделем,...

Номер патента: 996765

Опубликовано: 15.02.1983

Авторы: Касаткин, Козырев, Кропп, Рызванович, Шевкун, Янчевский

МПК: F16D 41/00

Метки: механизм, свободного, хода

...надетое на него промежуточное кольцо 4 кинематически связанное с обоймой посредством пальца 5 с надетым на него камнем 6 находящимся в пазу 7 обоймы 2. На наружную цилиндрическую поверхность обоймы 2 свободно надет заклинивающий элемент в виде эксцентрикового кольца 8. Рабочие поверхности 9 и 10 заклинивающего элемента контактируют с обоймой 2 и промежуточным кольцом 4, выполнены различными радиусами с эксцентриситетом и расположены на кольце со стороны оси муфты. Эксцентриковое кольцо несетна себе упор 11 поворотного рычага 12, который шарнирно установлен на опоре 13, закрепленной на эксцентрике 3 и подпружинен пружиной 14.Предлагаемый механизм работает следующим образом.При перемещении шатуна 1 поворачивается, например, эксцентрик 3...

Номер патента: 992871

Опубликовано: 30.01.1983

Авторы: Касаткин, Козырев, Кропп, Прудников, Рызванович, Шевкун

МПК: F16H 29/02

Метки: импульсная, передача

...15 с выпуклой торцовойповерхностью 1 б, обращенной к обойме 11,пальцев 17, шарнирно связывающих,. обойму11 с эксцентриками 4, и фиксатора в видештифта 18, соединенного с одним из толка 5 ) 15 2 О 25 ЗО 35 тия 10 ведущего вала 2, Эксцентрики 4размещены на запрессованных в них с одного конца осях 20, на другом конце которыхустановлены свободно надетые камни 21, раз.мещенные в соответствующих гнездах 22обоймы 11.Импульсная передача работает следующимобразом,При вращении ведущего вала 2 криво.шип, выполненный в виде механизма двойного эксцентрика - эксцентричная шейка 3 -эксцеытрик 4, сообщает колебательные движения шатунам 7 преобразующего механизма,которые с помощью механизмов 6 свободногохода преобразуются в однонаправленное...

Номер патента: 992870

Опубликовано: 30.01.1983

Авторы: Касаткин, Козырев, Кропп, Янчевский

МПК: F16H 29/02

Метки: вариатор, импульсный

...работает следующим образом.При подаче давления от насоса (не пока.зан) в один израдиальных каналов 5 (ихчетыре для каждого плунжера) соответствую.щий плунжер 9 начинает контактировать свнутренней поверхностью барабана 8. При вращении ведущего вала 2 радиальные каналы6 (четыре для каждого плунжера) поочередносоединяются с каналом 13 втулки распределителя 10, в результате чего соответствующиеплунжеры 9 поочередно взаимодействуют сбарабаном 8,В момент, когда перекрывается один изканалов 6, открывается следующий канал и,таким образом, давление всегда подаетсятолько в один плунжер 9, Каждый плунжер 9работает в течение поворота ведущего вала 2на 90.Плунжеры 9, совершающие холостой ход,вытесняют из канала 5, некоторый объемжидкости,...

Номер патента: 961867

Опубликовано: 30.09.1982

Авторы: Касаткин, Козырев, Кропп, Рызванович

МПК: B23B 47/04

Метки: вибрационного, действия, узел, шпиндельный

...5, также выполненный в виде сектора, закрепленного болтами 6 к шкиву 7, является приводным. Благодаря такому конструктивному исполнению оба диска 3 и 5 установлены в одной плоскости, занимая минимальное пространство, и расположены с угловым зазором о(фиг. 2 7, величина которогс вдвое превышает угол относительного поворота дискон 3 и 5 Оба диска несут диаметрально расположенные пазы. В расточке стойки 2 эксцентрично оси шпинделя 1 установлен дополнительный диск 8, на торцовой поверхности которого, обаращенной к шпиндельному узлу, диаметрально расположены пальцы 9 и 10,несущие надетые на них камни 11,и12, взаимодействующие с соответствующими радиальными пазами дисков5 и 3. Таким образом приводной диск5 и диск 3 связаны между...

Номер патента: 956872

Опубликовано: 07.09.1982

Авторы: Касаткин, Кропп, Прудников, Рызванович, Шапошников, Янчевский

МПК: F16H 29/04

Метки: вариатор, импульсный

...одним концом в корпусе 8, а другим концом - в толкателе 5. В корпусе 8 свободно установлен кулачок 9, повернуть который можно с помощью рукоятки 10 управления и таким образом изменить число оборотов ведомого вала 2. Рукоятка 10 управления посредством тяги 1 связана со станиной 12.Корпус 8 установлен с возможностью поворота относительно оси ведомого вала 2956872 формула изобретения 3и подпружинена пружиной 13 к ведомому валу 2.Вариатор работает следующим образом.Ведущий вал 1 приводится в постоянное вращение в любую сторону, При этом эксцентрики 6 приводят в касательное движе ние толкатели 5, а следовательно, и хомуты 3, которые преобразуют колебательное движение толкателей 5 в однонаправленное вращательное движение ведомого вала...

Номер патента: 956020

Опубликовано: 07.09.1982

Авторы: Кропп, Яновский

МПК: B03C 3/145

Метки: пылеулавливающая

...горизонтальный электрофильтр 1, выходное сечение которого разделено по высоте на две части. К каждой из этих частей непосредственно подключены инерционные аппараты (циклоны), к верхней - циклон 2, к нижней - циклон 3. Циклоны мо956020 Формула изобретения НИИПИ Заказ 6882/8 Тираж 594 Подписи Филиал ППП "Патентф, г.ужгород, ул.Проектная,гут быть подключены и с помощью патрубков., Каждый из укаэанных инерционных аппаратов (циклонов) 2 и 3 присоединен к отдельному дымососу соответственно 4 и 5. Направление движения дымовых газов показано стрелкой. 5Установка работает следукщим образом.Газ поступает в электрофильтр 1, где он очищается частично, В аппарат, подключенный к нижней части электро фильтра, поступает наиболее запыленный поток, а...

Номер патента: 954721

Опубликовано: 30.08.1982

Авторы: Гаврилов, Жабо, Кропп, Новоселов

МПК: F23J 15/00, F23L 15/04

Метки: воздуха, нагрева

...1 включен между золоуловителем 5 и второй ступенью 4 воздухоподогревателя по ходу газов, а перед дымососом установлен аппарат 6 для ввода присадок в дымовые газы. Вторая ступень 4 воздухоподогревателя изготовлена из стеклянных или тепловых труб, а газоход 2 после нее подключен к дымовой трубе 7.954721 Формула изобретения Составитель Г. Петров Редактор С. Крупенина Техред А. Бойкас Корректор Ю. Макаренко Заказ 6168/36 Тираж 598 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытнй 113035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патентэ, г. Ужгород, ул. Проектная, 4По воздуху к входу второй ступени 4 подсоединен вентилятор 8.Установка работает следующим образом.Дымовые газы, пройдя ступень 3...

Номер патента: 937854

Опубликовано: 23.06.1982

Авторы: Дубленников, Касаткин, Кропп, Максимов, Рашрагович, Шапошников

МПК: F16H 29/04

Метки: вариатор, импульсный

...с хомутом посредством двух пальцев, а другим взаимодействующий с задаю" щим закон движения элементом, пружину, связанную одним концом с корпу сом, и регулирующий механизм, другой конец пружины связан с хомутом,На чертеже изображен вариатор импульсный.Вариатор содержит корпус 1, раз З мещенные в нем ведущий и ведомый валы 2 и 3, На ведущем валу установлен эксцентрик 4, являющийся элементом, задающим закон движения. На ведомом валу установлен механизм свободного хода, Ведущий элемент механизма свободного хода выполнен в вие упругого хомута 5, а ведомый - в виде шкива 6. Хомут 5 шарнирно с помощью пальцев 7 соединен с одним у концом качающегося толкателя 8, который другим своим концом опирается на эксцентрик ч. Силовое замыкание между...

Номер патента: 937852

Опубликовано: 23.06.1982

Авторы: Акулов, Касаткин, Кропп, Прудников, Рызванович, Смирнов, Шапошников, Шевкун, Якушев, Янчевский

МПК: F16H 29/02

Метки: вариатор, импульсный

...эксцентриков 3 и 4 и, следовательно, передаточное отношение.При уменьшении момента сопротивления до номинального значения вариатор переводится в исходный режим редуцирования путем поворота полу- муфты 13 до совмещения рукояток 15 и 16.Таким образом, изобретение позво" ляет повысить надежность вариатора за счет предохранения цепи ведущего вала от перегрузок вследствие того, что предохранительная муфта воспринимает только часть основной нагрузки и настраивается на меньший вращающий момент. Формула изобретения 3 937852Недостатком этого вариатора является невысокая надежность его работы, обусловленная тем, что с увеличением момента сопротивления на ве"домом валу вариатора происходит уве"личение нагрузки и в цепи приводаведущего вала, что...

Номер патента: 931321

Опубликовано: 30.05.1982

Авторы: Касаткин, Козырев, Кропп, Рызванович

МПК: B23B 47/02

Метки: вибрационного, действия, узел, шпиндельный

...зацепления, жестко связанного с корпусом 1. Шестерня- сателлит 5 несет жестко установленный палец 7 с камнем 8, вставленным в радиальный паэ диска 9. Диск 9 свободно установлен на шипах 4 и 10 вала 2 и шпинделя 11; Диск 9 несе эксцентричную шейку 12, на которой подвижно размещена вторая шестерня-сателлит 13. Число зубьев шестерни 13 отличается от числа зубьев шестерни-сателлита 5. На шестерне 13 жестко установлен палец 14 с камнем 15, связанным с пазом дополнительного диска 16, установленного на шестерне-сателлите 13, входит в зацепление со вторым зубчатым венцом 17 внутреннего зацепления.Шпиндельный узел вибрационного действия работает следующим образом.Вращение от электродвигателя (не показан) сообщается валу 2, выполняющему роль...

Номер патента: 929749

Опубликовано: 23.05.1982

Авторы: Белый, Гаврилов, Глинка, Кропп, Стасьев, Чмовж

МПК: C05G 3/00

Метки: газов, дымовых, тепловых, удобрений, электростанций

...1 г/м озона. В результате этого низшие окислы азота (МО и МОя) и серы (50) окисляются озо 5ном в высшие (МО и 50 фкоторыехорошо поглощаются водой с образованием азотной и серной кислот. Очищенные дымовые газы выбрасывают в трубу, а раствор кислот собирают в емкости, куда дозатором подают золу от сжигания донецкого угля, содержащую микроэлементы (бор, цинк, марганец и др,) в виде соединений, нерастворимых в воде. Содержание в золе составляет, г/т: бора 600, марганца 1000, цинка 500 Количество золы составляет 15 кг/т раствора. В емкости соединения, содержащие указанные микроэлементы, взаимодействуют с кислотами, образуя растворимые соединения. Для повышения концентраций кислот осуществляют рециркуляцию раствора кислот,...

Номер патента: 926398

Опубликовано: 07.05.1982

Авторы: Дертышников, Касаткин, Кропп, Янчевский

МПК: F16D 1/00

Метки: муфта, свободного, хода

...зве-.ном муфты, а ротор 10 с пластинами11 - ведомым звеном.иПодпитка рабочих полостей 1при их расширении обеспечивается отисточника подачи (не показан) черезканал 12.Муфта свободного хода работает следующим образом.При положении выреза 9 распределителя 8 (Фиг.1) и смещении статора 3 по часовой стрелке левая рабочая полость 4 уменьшается в объеме.Формула изобретения Муфта свободного хода, содержащая механизм передачи вращения, выполненный в виде пластинчатой гидромашины с установленным на оси поворотным статором, имеющим рабочие полости, сообщенные через канал с обратным клапаном, о т л и ч а ющ а я с я тем, что, с целью обеспечения реверсирования вращения, муфта снабжена распределителем, в канале установлен дополнительный об ратный...

Номер патента: 923575

Опубликовано: 30.04.1982

Авторы: Долбня, Кропп, Процайло, Хоменко

МПК: B01D 46/42

Метки: газов, фильтр

...газая предвариртеже предльтра (сплодвижениеработы филкой, пунктирами - во время разогрева фильтра) .фильтр состоит из камеры 1 чистого газа, камеры 2 загрязненного газа,бункера 3, коллектора загрязненногои чистого 5 газа, прогревочного коллектора 6 с установленным в нем устройством 7 предварительной очистки.Прогревочный коллектор 6 подсоединенк секции 8 с фильтрующими элементами 109. На коллекторах 6 и 4 установленызаслонки 10,8 период работы фильтра в режимефильтрации запыленные газы поступаютна очистку по коллектору 4, через ка- омеру 2 грязного газа и фильтрующиеэлементы 9 и через камеру 1 чистогогаза покидают фильтр по коллекторучистого газа. Прогревочный коллектор в это время закрыт. Перед пуском щФильтра для его прогрева...

Номер патента: 894245

Опубликовано: 30.12.1981

Авторы: Касаткин, Козырев, Кропп, Прудников, Рызванович, Шапошников, Янчевский

МПК: F16D 41/06

Метки: механизм, свободного, хода

...имеющего форму диска с криволинейной внутренней поверхностью. Внутренняя поверхность имеет четыре участка: два рабочих 9 и 1 О и два переходных 11 и 12. Рабочие поверхности являются поверхностями клиньев 7 и 8 и лежат на окружности радиуса д. Оба рабочих участка 9 и 10 соединены в узкой части диска поверхностью 11, радиус которой составляет 0,8 д, а в широкой части диска переходная поверхность 12 образована выемкой, размеры которой обеспечивают беспрепятственное перемещение заклинивающего элемента при реверсировании вращения вала 1. Заклинивающий элемент соединен с управляющим устройством; имеющим тягу 13, одним концом шарнирно установленную на пальце 14, закрепленном на заклинивающем элементе, а другим - связанную с приводом,...

Номер патента: 892045

Опубликовано: 23.12.1981

Авторы: Кропп, Янчевский

МПК: F16D 1/00

Метки: муфта, свободного, хода

...клапанами 8 и 9, направление действия которых противоположно, и через которые рабочая жидкость по каналам 10 и 11 статора 2 и аналогичным каналам статора 6 может циркулиро, вать только в одном направлении. Ротор 3снабжен лопатками 12 - 15. В расточкевыполнены отверстия 16 и 17.Когда муфта совершает качательное 15 движение вправо, в левых полостях статора 2, заключенных между ротором 3 и лопатками 13 и 14, появляется давление, вследствие чего клапан 9 закрывается и рабочая жидкость запирается в этих полостях, причем в правых полостях статора 2 появляет ся разрежение. В результате действия разных сил от возникшего давления на лопатки 13 и 14 ротор 3 будет стремиться поворачиваться против часовой стрелки,892045 ставитель О. Тишед А....

Номер патента: 889072

Опубликовано: 15.12.1981

Авторы: Белый, Гаврилов, Кропп, Чмовж

МПК: B01D 53/60, B01D 53/76

Метки: газов, котлов

...предварительно насыщена сильным окислителем, например озоном или атомарным кислородом, в результате разложения перекиси водорода. Насыщение жидкости сильным окислитслем происходит, например, в результате пропуска через слой воды в емкости 8 воздуха, предварительно озонированного в озонаторе О, либо в результате контакта озонированного30 воздуха с развитой поверхностью контакта в емкости 8 за счет использования насадка. Воздух, освобожденный от озона, сбрасывается из верхней части емкости 8 в трубу Вентури 5, либо в другой участок газойого тракта, В качестве жидкости, направляемой в форсунки для распыливания жидкости 6,может использоваться вода либо освет ленная вода от пульпы, взятой из нижней части скруббера 1 или канала вы-,вода...

Номер патента: 878412

Опубликовано: 07.11.1981

Авторы: Касаткин, Козырев, Кропп, Рызванович

МПК: B23B 1/00

Метки: резания, ударно-прерывистого

...амплитуде скорости возвратно-вращательного движения, составляющей 1,5 величины скорости равномерного вращательного движения; на фиг. 1,б - то же, при амплитуде, составляющсй 5 величин скорости равномерного движения; на фиг. 2, а - кривые суммарной скорости и ее составляющих при соотношении времени возвратного движения к времени попутного, равном /з; на фиг. 2,б - то же, при функциях скорости возвратно-вращательного движения, отличной от синусоидальной.На графике со - угловая скорость; Т - время.Если амплитуда скорости возвратно-вращательного движения меньше величины равномерной скорости, то самого возвратно-вращательного движения не происходит. При амплитудах, превышающих сорок величин скорости равномерного движения, резко возрастают...

Номер патента: 869982

Опубликовано: 07.10.1981

Авторы: Касаткин, Козырев, Кропп, Рызванович

МПК: B23B 19/02

Метки: вибрационного, действия, узел, шпиндельный

...функ-,циональных возможностей узла. 2Узел содержит коробку скоростей (начертеже не показана), входной вал 1 , эпи-.цикл 2 и шпиндель 3. Вал 1 установлен ч подшипниках качения 4 и составляет одно целое с эксцентриком 5, выполняющим функцию водила. На эксцентрике свободно устаф новлена прямозубая шестерня-сателлит 6 сзапрессованным в нее пальцем 7. Шестерня 6 входит в зацепление с зубчатым венцом эпицикла 2. Палец 7 несет свободно установленный камень 8, размещенный в ра О диальном пазу диска 9, выполненного заодно целое со шпинделем 3, установленным в подшипнике качения 10,Шпиндельный узел сочетает в себе свойства редуктора и вибратора и обладает способностью редуцировать скорость выходноговала с передаточным отношением,...

Номер патента: 865548

Опубликовано: 23.09.1981

Авторы: Касаткин, Козырев, Кропп, Рызванович, Шапошников

МПК: B23B 47/04

Метки: вибрационного, действия, узел, шпиндельный

...7 по отношения к оси 6; радиус оси б по отношению к оси шпинделя 1 Ю 1 о ф где и.,щ+2 е 1ОЭ ъак=а 01.гв г-е 40 ное движение относительно оси шпинделя и передает это движение через палец 7 и камень 8 крайнему диску 4. При этом положение камня 8, передающего вращение, определяет собой передаточное отношение пары дисков 5 и 4. Так как при вращении оси б относительно оси шпинделя жестко связанная с ней посредством шпонки 9 шестерня 10 также совершает вращательное движение по зубчатому колесу 11, сообщая оси 6 дополнительное движение, а именно вращение вокруг собственной оси,то в результате камень 7 начинает совершать колебательное движение по пазу крайнего диска 4, как по кулисе. Таким образом, движение 15 крайнего диска 4 является...

Номер патента: 856509

Опубликовано: 23.08.1981

Авторы: Кропп, Миргородский, Письман, Усков, Чеканов

МПК: B01D 47/00

Метки: золоуловитель, мокрый

...герметично соединенные с днищем 8 корпуса, четные кольцевые перегородки 9, верхние кромки которых расположены выше верхних кромок не 856509четных перегородок, сквозные отверстия 10 в четных перегородках, воздухораспределители 11 для перемешивания пульпы и крышку 12 над кольцевыми каналами.Устройство работает следующим образом.Дымовые газы, содержащие золу и окислы серы, поступают через входной патрубок 1, где орошаются водой через форсунки 4 и 5 и далее выводятся из золоуловителя через патрубок 3, В результате взаимодействия газов с орошающей водой происходит улавливание твердых частичек золы, а также растворение в воде окислов серы, Образующаяся золовая пульпа стекает по стенкам корпуса 2 и собирается во внешнем кольцевом канале.15Через...

Номер патента: 848804

Опубликовано: 23.07.1981

Авторы: Касаткин, Кропп, Рызванович, Шапошников, Янчевский

МПК: F16F 15/26

Метки: длины, криво-шипа, переменной, уравновешивания

...внешнего эксцентрика 4 относительно внутреннего 3,подвижный противовес 7, установленный с возможностью поворота относительно кривошипного вала 2, два неподвижных противовеса 8, жестко связанных с кривошипным валом 2. Подвижныйпротивовес 7 жестко связан с внешнимэксцентриком 4. Механизм б поворотавкл 1 очает палец 9, жестко связанный с,внешним эксцентриком 4 и взаимодействующий с радиальным пазом зубчатогоколеса 10, входящего в зацеплениес зубчаткам колесом регулировочноговала (не показан), Кривошипный вал 2имеет ось вращения 00, внешний эксцентрик -,О, 0осью вращения неуравновешенных масс при максимальном радиусе кривошипа является 0 ,Устройство работает следующим образом.848804 Формула изобретения ИИПИ Заказ,6050/43 Тираж 100 писно...

Номер патента: 848178

Опубликовано: 23.07.1981

Авторы: Касаткин, Козырев, Кропп, Рызванович, Усадин

МПК: B23B 47/04

Метки: вибрационного, действия, узел, шпиндельный

...конструкция позволяетуменьшить осевые и радиальные габари 5 ты шпиндельного узла вибрационногодействия, встроить его в существующие конструкции головок и станков. формула изобретения Шпиндельный узел работает следующим образом.Вращение от электродвигателя пере дается входному валу коробки скоростей, редуцируется до требуемой величины и от ведущего шкива, установлен ного на выходном валу коробки скорос тей (не показано), сообщается ведомому шкивудиску 2, который получает вращательное движение относительно 10 шпинделя. При этом кулисный камень 7 взаимо 1 ействует с пазом диска-шкива 2 и через палец 6 приводит во вращение с тангенциальными колебаниями скорости эксцентрично расположенный дополню тельный диск 5, Величина амплитуды...

Номер патента: 831380

Опубликовано: 23.05.1981

Авторы: Касаткин, Козырев, Кропп, Рызванович

МПК: B23B 19/02

Метки: вибрационногорезания, привод, шпинделя

...поверхности1 диска 9. Аналогично диск б и про межуточный диск 9 кинематически20 связаны между собой посредством пальца 7 и радиального паза 11 на другой торцовой поверхности промежуточного диска 9.Устройство для регулирования амплитуды модуляции тангенциальной скорости шпинделя на ходу и под нагрузкой включает винт 16, установленный в гайке 15, размещенной в корпусе 14. Винт 16 шарнирно соединен с обоймой 13 и имеет возможность перемещения вдоль гайки 15.Привод шпинделя для вибрационного резания работает следующим образом.Вращение от электродвигателя 1 сообщается входному валу коробки 2 скоростей, редуцируется до требуемой величины и от выходного вала коробки сообщается крайнему диску 3 промежуточного устройства. Диск 3 через...
