Номер патента: 772879

Опубликовано: 23.10.1980

Авторы: Богданов, Клепов, Лошманов

МПК: B29C 17/12

Метки: облоя, пластмассовых, снятия

...неподвижно. Качающийся и принудительно поджимаемый к обрабатываемой детали сектор 2 обеспечивает возможность обработки деталей, имеющих значительный разброс размеров выступающего на диаметре и подлежащего снятию облоя.На внутренних цилиндрических поверхностях кольцевых секторов 2 и 5 выполнена напильниковая насечка. Ширина секторов 2 и 5 равна длине готовой детали. Причем поверхности с насечкой обращены в сторону рабочей поверхности приводимого во вращение ролика 1 и расположены эксцентрично относительно нее,На торцовых поверхностях кольцевого неподвижного сектора 5 закреплены ножи 6 с наклонной режущей кромкой, обращенной в сторону ролика 1. Профили цилиндрической поверхности ролика 1, обращенных к ролику цилиндрических...

Номер патента: 767787

Опубликовано: 30.09.1980

Авторы: Березов, Демидов, Клепов, Шехтман

МПК: G06G 7/48

Метки: моделирования, полей, трехмерных

...и первым усилителем 6 тока, выход которого подключен к первым входам синхронных детекторов 7, 89, выходами подСоединенных к индикаторам 10, 11, 12, а также генератор 13, сумматор 14, второй усилитель 15 тока, индикатор 16 потенциала и датчики 17, 18, 19 положения зонда, Выход сумматора 4 14, первый вход которого соединен с выходом генератора 13, а второй вход через усилитель 15 тока подключен к выходу 4 задания граничных условий, соединен с зондом 2. Индикатор 16 потенциала соединен с выходом усилителя 6 тока,а выход каждого из датчиков поЛожения зонда, входы которых связаны с блоком 3 механических колебаний, подключены ко вторым входам синхронных детекторов 7, 8, 9, Зонд 2 выполнен в виде металлического50 шарика, размеры которого...

Номер патента: 746382

Опубликовано: 05.07.1980

Авторы: Брюхневич, Клепов, Кондрашова, Лозовой, Миллер, Постовалов, Прохоров, Сердюченко, Степанов, Щелев

МПК: G03B 39/02

Метки: быстропротекающих, камера, процессов, регистрации, электронно-оптическая

...схемы регистрируемым излучением, Выход транзистора 35 задающего генератора через конденсаторы 40 и 41 (см. фиг, 4) включен на входы предварительных уси лителей импульсов затвора и развертки, выполненных на лампах 42 и 43 соответственно Усилители через широкополосные кабельные инверторы 44 и 4545 подсоединены к выходным усилителям на лампах 46 и 47 (см. фиг. 5), Выходной усилитель импульсов затвора на лампе 47 нагружен на согласованную линию 48, в разрыв которой включена затворная система 10 ЭОП (см. фиг.1).50 Выходной усилитель импульсов разверт- . ки на лампе 46 (фиг. 5) включает схему выбора длительности развертки, содержащую переклкэчатель 49 и реле,55 герметизированные контакты 50 - 56 которых подключаются к соответствующим Р...

Номер патента: 617867

Опубликовано: 30.07.1978

Авторы: Клепов, Матвеева, Пронин

МПК: H04N 7/02

Метки: гармонических, зарядного, рельефа, составляющих

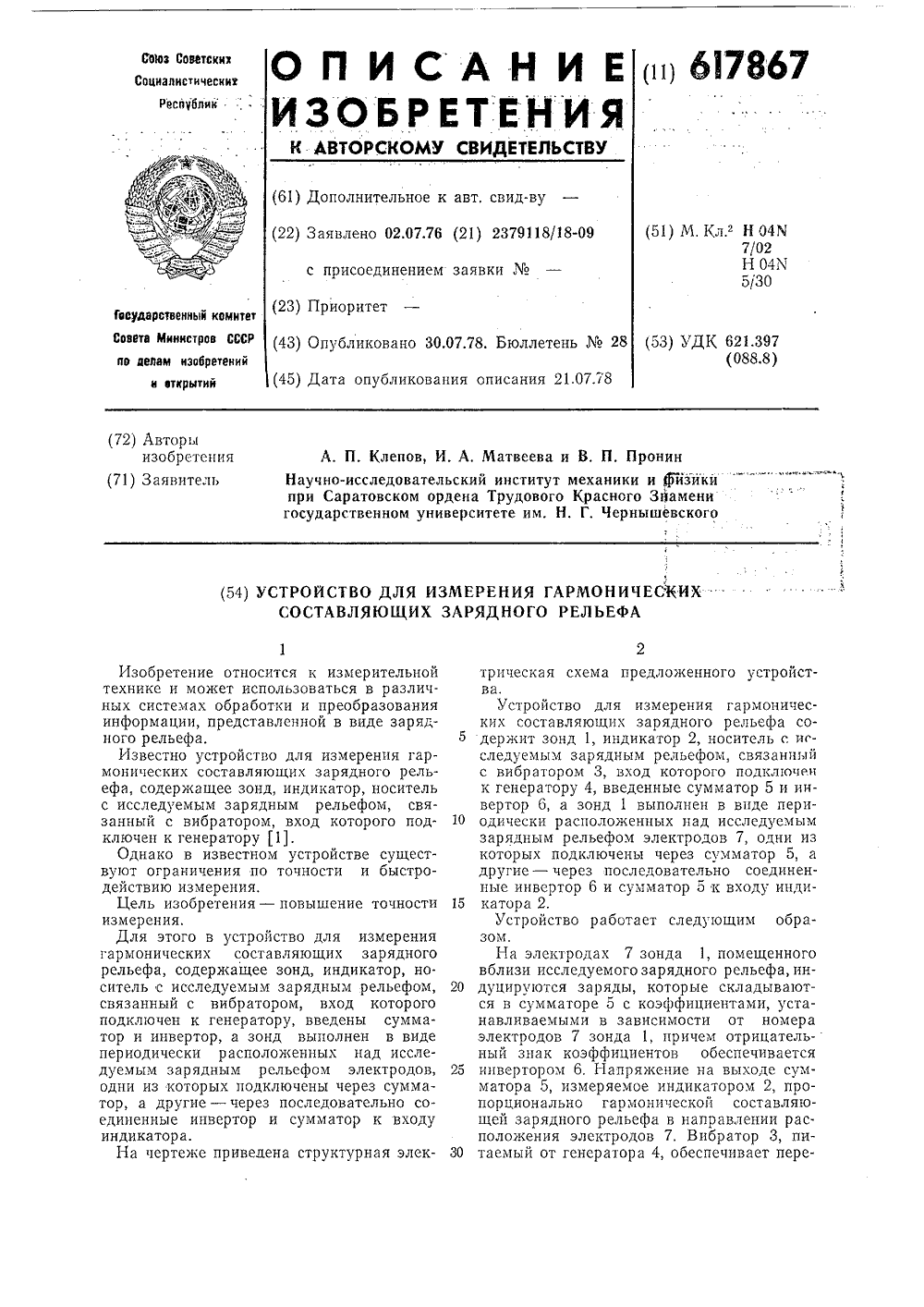

...инвертор 6, а зонд 1 выполнен в виде периодически расположенных над исследуемым зарядным рельефом электродов 7, одни из которых подключены через сумматор 5, а другие - через последовательно соединенные инвертор 6 и сумматор 5 к входу индикатора 2.Устройство работает следующим образом.На электродах 7 зонда 1, помещенного вблизи исследуемого зарядного рельефа, индуцируются заряды, которые складываются в сумматоре 5 с коэффициентами, устанавливаемыми в зависимости от номера электродов 7 зонда 1, причем отрицательный знак коэффициентов обеспечивается инвертором 6, Напряжение на выходе сумматора 5, измеряемое индикатором 2, пропорционально гармонической составляющей зарядного рельефа в направлении рас. положения электродов 7, Вибратор 3,...

Номер патента: 610690

Опубликовано: 15.06.1978

Авторы: Классен, Клепов, Котов, Крючков, Левша

МПК: B60K 41/12

Метки: бесступенчатой, комбинированного, средства, трансмиссией, транспортного

...отзаданного режима работы двигателя внутреннего сгорания. Этот сигнал усиливается в усилителе 4 и подается в обмотки 5 или 6 соответственно клапанов 7 или 8. Подача сигналав верхнее по схеме плечо усилителя происходит при недогрузке двигателя и вызывает исчезновение тока в обмотке 5 электромагнитного клапана 7, который открывается. При этомжидкость из гидроцилиндра 9 под воздействиемподпорного усилия поршня гидроцилиндра 14вытесняется через открытый клапан 7 и распределитель 10 в магистраль 13. Поршни гидроцилиндров перемещаются вправо по чертежу,40увлекая за собой объект управления в сторонууменьшения передаточного числа, Подача сигнала в нижнее по схеме плечо усилителя 4происходит при перегрузке двигателя и вызывает появление тока...

Номер патента: 505024

Опубликовано: 28.02.1976

Авторы: Клепов, Колпаков

МПК: G11B 15/30

Метки: магнитного, носителя, перемещения

...осью цилиндра тороцда.1-1 а чертеже показана кинематцческая схс ма устройства для перемещения магнитногоносителя.Магнитный носитель 1, в качестве которогоможет быть использована как лента, так и проволока, намотан на опорный элемент 2, 15 имеющий вид цилиндрического тороцда. Измагнитного носителя формируется петля 3, огибающая направляющие ролики 4, 5 и магнитные головки 6, установленные на вращающемся кольце 7. Последнее совмс тно с ша рцками 8 и неподвижно закрепленным коль.цом 9 образует шарцкоподшппцк. Кольцо 9 закрепляется па корпусе 10 устройства. В целом этот шарикоподшцпнцк представляет соОой раскладчик носителя 1 по т 010 пд 2, Прц 25 этом Гсомстрцчсская Ось Врацецц 5 колца 7совпадает с геометрической Осью пилцдра торопца....

Номер патента: 494426

Опубликовано: 05.12.1975

Авторы: Гринберг, Клепов, Савран, Финкель, Шерман

МПК: C22C 37/00

Метки: чугун

...состава не обладают достаточной износостойкостью.Ддя повышения износостойкости в условиях повышенных температур в предложенный чугун введен бор при следующем соотношении между компонентами, вес.Я:Углерод 3,2-4,2 КремнийМарганец 0,6-1,2 Хром 0,25-0, 8 Медь О, 4-1,2ВанадиИ 0,2-0,6494426 Формула изобретения 33,0-35,0 1 о Составитель 1,ДдИКРедакторФилиппова техредпаиелева корректор Т, об вольскаЯ Заказ Я Я,Изд.ДЦ Тираж 496 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делалл изобретений и открытий Москва, ЖРаушская наб., д. 4/5ППП Патент" Москва, Г, Бережковская наб., 24 Фосфор 0,4-1,0Бор 0,005-0,03Железо ОстальноеЧугун в литом состоянии имеет следующие свойства:Предел прочности приразрыве, кг/ммПредел прочности...

Номер патента: 485004

Опубликовано: 25.09.1975

Авторы: Берман, Дивинский, Клепов

МПК: B29C 1/16

Метки: автоматической, выносная, линии, пластмасс, пресс-форма

...формы в момент снятия давления запрсссов,. 15151 достпжсння этОЙ Цели В прсдл 212 с 10 пресс-формс тяга запорного усгройств 1 Бъ.Пот- . с:2 с нкг 1 О н н 011 н 2 п 13 2 Вл 51 10 Щс й н си 1 5 к с н 1 Бзан,10 дсйсБмющсЙ с н 2 нр 2 БГ 151 Ощси ИОЛ.мнКоц Ц ДБСЧН РЬ 1 ЗГОМ ОДНИМ :,ОННОМ БзаН10С:СТБ 10 И 1.; С ПОЛЗИ КО 1 2 РГи М Сь 51- з.н:Ым с пружиной, закрепленной ца тяге.11 а фиг. 1 изооражсна пресс-Чэорма общий Бнд, на фиг. 2 - запорное устройство.ЬынОснзя пресс-ф 013:2 для И 31 Отовлснн 51 из- ДС 1 НИ НЗ Пласасс Н 2 ЗВ 10121 И 1 ССКОЙ,1 НННИ сос 10 иПЗ ВС 13 кнси или ы 1 с пуансОИ;к И ннжнсй н,1 итыс 5 зтрццзмц запорцОГО ус О ц с т и 2, В к л 10 1 2 10 щ е 10 ж с с т к 0 с Б я 3 1 н н ы с с ;ижнсй плитой тяги 3, ИОЛЗушкн 1 ир жнны 5 и...

Номер патента: 482622

Опубликовано: 30.08.1975

Авторы: Клепов, Колпаков

МПК: G01B 11/24, G01D 5/28

Метки: ленты, магнитной, стабельности

...сабельности магнитной ленты, которое обеспечивало бы уменьшение погрешности измерения,Это достигается тем, что в предлагаемоеустройство введена снабженная отражаютцей 20поверхностью эластичная лента, сопряженнаяс выступами подвижного элемента, размещенного в отверстии направляющего элемента, иукрепленная своими концами на корпусе свозможностью отражения светового луча на 25шкалу. ройства. Предлагаемое устройство содержит также снабженную отражающей поверхностью эластичную ленту 8, укрепленную своими концами на корпусе и сопряженную с выступами подвижного элемента. Эластичная лента смонтирована с возможностью отражения на шкалу 9 светового луча 10, который формируется источником светового луча, в состав которого входит источник...

Номер патента: 396202

Опубликовано: 01.01.1973

Авторы: Азиатцев, Клепов

МПК: B23D 23/00, B26D 3/16

Метки: заготовок, мерных, отрезки, пруткового, штамп

...2. Подвижный втулочный нож 3 установлен в ножедержателе 4,смонтированном в корпусе с возможностьюповорота вокруг оси 5 и взаимодействующемс бойком б, закрепленным на ползуне 7 зо пресса. Сопряженныс торцы 8 ножей выполнены цилиндрическими, а ось 5 расположена перпендикулярно оси 9 неподвижного ножа и размещена таким образом, что угол между касательнои и цилиндрической торцовой поверхности подвижного ножа и осью 9 неподвижного ножа в точке пх пересечения составляет 87 - 88.Штамп работает следующим образом, Пруток 10 вводят до упора во втулку 11. При этом выталкиватель 12 перемещается в кра йнее заднее положение, включая конечный выключатель 13, дающий команду на пуск пресса. Ползун 7 пресса с бойком б перемещается вниз и воздействует на...

Номер патента: 389036

Опубликовано: 01.01.1973

Авторы: Вител, Клепов, Ходоров

МПК: C03B 19/10

Метки: 389036

...процесса, выработки и снижение себестоимости их изготовления.Это достигается тем, то,корпус выполнен в никней части с полостно по центру, а в средней - с уширенцем, в котором образованы сообщающиеся с полостью наклонные каначы.Изобретение поясняется чертежом.Корпус 1 устройства нижней части 2 имеет полость д, а и средней - ушпрепцой части - наклоцные каналы 4. Корпус опускают в расплав стскломассы 5 и вращают, уве;шчцвая скорость до тех,пор, пока сферические капссы не начнут вылетатов 4. ли б стекломаклонцых каналМеняя глубкорпуса, скор5 пень всасыванналов, можнолах размерамваляясь высокогдцтельностц. 3 наения нижней цгя последнего число и накло ь в широких ых шариков, ц хорошей пр асти стеин погруж ость вращеия, сечение...

Номер патента: 259352

Опубликовано: 01.01.1970

Авторы: Думаревска, Клепов, Самара, Соболев, Шушпанов

МПК: B02C 18/00, B02C 18/44, B29B 13/10 ...

Метки: аппарат, измельчения, смешения

...расположенными ножами.Аппарат предлагаемой конструкции содержит корпус 1, два бункера 2, два питателя 3, рукавный фильтр 4, газораспределительную решетку б с колпачками б, вал с приводохт 7, вращающийся, смонтированный на валу диск с тангенциально расположенными ножами 8, неподвижный диск с радиально расположенными ножами 9 и пружинами 10, ооеопечивающими постоянный контакт с ножами, за крепленными на диске.Подлежащие измельчению и смешивашиопорошками загружаютпо отдельности в бункер 2, откуда питателем 3 дозировано подают в корпус 1. Смешение ведут в кипящем слое, псев доожижсние осуществляется газом, подаваемым снизу через газораспределительную решетку б с колпачками б.Отводят газ сверху через рукавные фильтры 4, улавленную пыль...
