Ивашин

Номер патента: 529530

Опубликовано: 25.09.1976

Автор: Ивашин

МПК: H02M 7/12

Метки: переменного, постоянный

...на льнаяергеж офазный осгоянныи, соде о 4) ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМ Изобретение касается преобразовательнойтехники и может быть использовано для пигания различных устройств,Извесгны преобразователи переменногоа в постоянный, выполненные на трансмагорах с первичными и вторичными обмотками и вентилях.Известен преобразователь переменногогока в посгоянчый, содержащий однофазныйтрансформатор с двумя вторичными обмогкаОми и два вентиля 11,В предлагаемом преобразователе упомянугые обмотки и вентили включены по схемемосга, причем первый венгиль подключенанодом к началу первой обмотки, а катодом-тк концу второй, другой вентиль - анодом кконцу первой обмотки, а катодом - к началу вгорой, при этом нагрузки подключаютсяк разным...

Номер патента: 515612

Опубликовано: 30.05.1976

Авторы: Ивашин, Петрашов, Рудман, Чухин, Шавкунов

МПК: B23K 11/24

Метки: качества, контактной, сварке, сварного, соединения, точечной

...б и 7, реле 8 и 9, нормально замкнутый контакт 10 реле 8, диод 11, нормально замкнутый контакт 12 реле 9 и усилители 13 и 14,Устройство работает следующим образом.В исходном состоянии (перед началом сварочного цикла) конденсаторы б и 7 разряжены через контакт 12 реле 9, управляемого сварочной машиной. Усилие сжатия электродов воспринимается датчиком 1, сигнал с которого после усиления усилителем 2 поступает на вход блока 3 запоминания. С началом сварочного цикла контакты 12 реле 9 размыкаются, и конденсаторы 6 и 7 через диод 11 заряжаются до одинакового напряжения, соответствующего усилию Рсжатия электродов, Это напряжение подается на вход блока измерения, состоящего из двух одинаковых усилителей 13 и 14 с большим входным...

Номер патента: 500043

Опубликовано: 25.01.1976

Автор: Ивашин

МПК: B24B 31/06

Метки: вибрационной

...центре О- лоток 23 для выгрузки деталей,Предлагаемая установка для вибрационной обработки деталей работает следующимобразоьь.Ретали из бункера 22 засыпаются в 15емкость, ограниченную резервуаром. 5 и персгородхами 7 и 8 в которой находитсяабразивный наполнитель. Включается электродвигатель 14 и под воздействием вибрлтора 15 масса деталей начинает перемещение по окружности резервуара 5 в направ-лении, показанном стрелками. Проходя полотку, детали подымаются вверх и высыпаются обратно в емкость, абразив просыпаетсячерез сепарцруюшие решетки,25Прц этом задвижки 19-21 находятся вположении, показанном на фиг. 2,В емкость 24 через ороситель 12 подмыт раствор для обезжцриванця деталей,ЗОц после того, как детали проходят обработку, задвижка...

Номер патента: 499322

Опубликовано: 15.01.1976

Авторы: Ивашин, Мизин, Петров, Сафонов, Серов, Федоров

МПК: C21C 7/00

Метки: рафинирования, ферросилиция

...предлагаемому способу ферросилиций в твердом состоянии обрабатывают газообразным четыреххлористым кремнием в количестве, необходимом для перевода титана и алюминия в хлорные формы по стехиометрии реакций.Измельченный до менее 0,2 мм ферросилиций обрабатывают при температурах 700 - 1000 С четыреххлористым кремнием в печи кипящего слоя или во вращающейся печи с противотоком газа, При этих температурах титан и кремний переводят в газообразные хлориды, которые возгоняются и выводятся из зоны реакций,Способ осуществляют следующим образом.Пример 1. Из0,075 мм 75% -ный ф1 кг, содержащий титана, обрабатывают при температуре 1000 С в течение 2 час четыреххлористым кремнием. Общее количество введенного четыреххлористого кремния 100 г.5 После...

Номер патента: 462922

Опубликовано: 05.03.1975

Авторы: Власенко, Ивашин, Орнацкий

МПК: E05D 7/02

Метки: дверей, петля

...последней выполнено отверстие для установки подпружиненного стерженя 4, на одном конце которого установлена пружина 7. Усилие сжатия этой пружи ны регулируется гайками 8.Петля для дверей работает следующим образом.При закрывании двери корпус П-образнойскобы 1 поворачивается вокруг оси 3, при 10 этом подпружиненный стержень 4 поднимается, сжимая пружину 7. Ролики 5 начинают перемещаться по неподвижному корпусу дверной коробки 6, плотно прижимаясь к нему.После прохождения роликов 5 через линию 15 симметрии подпружиненного стержня 4 поддействием силы упругости пружины 7 ролики продолжают перекатываться по неподвижному корпусу дверной коробки 6 и в положении, когда они находятся симметрично оси под пружиненного стержня, двери...

Номер патента: 434339

Опубликовано: 30.06.1974

Авторы: Автоматики, Громок, Ивашин, Кирова, Милорадов, Научно, Электроники

МПК: G01R 31/06

Метки: виткового, замыкания, обмотках, обнаружения, электрических

...должен быть не спадающим, т. е. ток должен через какой-то отрезок времени проходить через нулевое значение. Протекающий по обмотке ток создает магнитный поток, который, в свою очередь, индуцирует ток в короткозамкнутом витке 3,В момент прохождения тока обмотки через нулевое значение обмотку отключают от источника. Индуцирова нный в короткозамкнутом витке ток 1 не может изменяться в фазе с током обмотки, поэтому к моменту отключения обмотки от источника он имеет значение А, отличное от нуля, и затем затухает с постоянной времени витка (кривая Б на фиг, 2):ю, =- 1,е (1) где г, - ток короткозамкнутого витка;1, - значение тока 1, в момент отключечения обмотки;т, - постоянная времени витка.Благодаря наличию индуктивной связи на обмотке...

Номер патента: 433626

Опубликовано: 25.06.1974

Авторы: Ивашин, Фурман

МПК: H03K 3/57

Метки: генератор, импульсов

...втору(о группу диодов подключены ко второму выходу коммутирующего трансформатора.11 а фцг. 1 предстявлеиа прицципиальцая схема предлагаемого генератора; ца фиг, 2 - эц(оры напряжения и тока в цей. Генератор импульсов тока содержит цакоцительцый коцдецсатор 1, секции 2 - -4 обмот. кц электромагнита, уцрдв.чяемые коммути. рукщце приборы, цдцример тирисгоры 59, цеуправпяеме кммутирующие приборы, цяцример ди(ды- 6, коммугируощий транс. формятор 17, оомотки 18. -2( к(ммутирукицего (раис(1 орк(ягора, коммутирукцций коцдеи сд(И 1 22 и ицд) кп ивио(ть 23.11 я фиг. 2 припяти следунитие обиличе ция: (/), - цацряжецие цакоцительцого к(ц децсагора, (, - ток в обм(токе одной секции, цдпример 2, ( напряжение обмотки одной секции.)у(оп(его...

Номер патента: 433625

Опубликовано: 25.06.1974

Авторы: Ивашин, Фурман

МПК: H03K 3/335

Метки: генератор, импульсов

...а, а, 14 - цамагничивающий ток обмотки-ем.кости, 15 - ток переменной индуктивности 8, 16 - напряжение конденсатора 6, 17 - напряжение одной обкладки обмотки-емкости, сни- б маемое с точек а, Ь, 18 - напряжение источника питания, 19 - ток ицдуктивцости 11 и тнристора 10.В исходном состоянии обкладки обмотки- емкости 1 заряжены с указанной на фиг. 1 полярностью. С приходом управляющего сигнала на тиристор 2 начинается колебательцый разряд обмотки-емкости. В это же время или с некоторой задержкой под действием индуктивного напряжения, наводимого на обкладке(а, Ь) обмотки-емкости 1 конденсатор 6 цачи пает заряжаться через переменную индуктивность 8 и открытый тиристор 7, В момент времени, когда напряжение ца конденсаторе 6 сравняется с...

Номер патента: 430476

Опубликовано: 30.05.1974

Авторы: Еленкин, Ивашин

МПК: H02P 7/62

Метки: двигателем, электрическим

...а два других - тиристорами.На фиг, 1 приведена принципиальная схема 1 описываемого устройства; на фиг. 2 - временные диаграммы токов и напряжений.Устройство содержит конденсатор 1, подключенный к источнику питания, тиристоры 2 и 3, связывающие ускоряющую 4 и тормоз ную 5 обмотки двигателя с источником питания. Подвижная короткозамкнутая обмотка двигателя 6 индуктивно связана поочередно то с ускоряющей 4, то с тормозной 5 неподвижными обмотками. 25Описываемое устройство работает следующим образом.Предварительно заряженный кондпри отпирании тиристора 2 разряжае ускоряющую обмотку 4. При этом в подвижной короткозамкнутой обмотке 6 наводится ток т,. и происходит ее ускорение, По окончании процесса разряда напряжение,на конденсаторе У,...

Номер патента: 380987

Опубликовано: 01.01.1973

Авторы: Еленкин, Ивашин, Шир

МПК: E02D 1/00, G01N 3/32, G01N 3/38 ...

Метки: динамического, зондирования

...большой жесткости передающей штанги, что привело к значительномувесу устройства, Скорость перемещения зондав грунте невелика в связи с потерей энергииудара по всей длине штанги.Целью изобретения является устранениеэтих недостатков.Для этого ударник выполнен в виде сердечника, расположенного с возмоисносгью возвратно-поступательного движения внутри индукционной катушки, смонтированной в нижней части полого корпуса зонда и соедпнецнойс источником тока,Сущность изобретения поясняется чертежом.Устройство для динамического зондирования грунта включает зонд с полым корпусом 1,верхиоо и;ковально 2, нижпою наковальо 3, ударник 4, индукционную кагушку 5, датчики 6, источник электрического тока 7, блок измерительных приборов 8.Устройство...

Номер патента: 383555

Опубликовано: 01.01.1973

Авторы: Ивашин, Курзин, Рудман

МПК: B23K 11/25

Метки: качества, расширения, сварного, скорости, соединения, теплового

...датчик, включенный в мостовую схему у, питающуюся от генератора 1 звуковой частоты. Напряжение разбаланса моста подается на усилитель 5, ца выходе которого включен детектор б.Выпрявлсццое напряжение, процрццнальное перемещению электродов, посл паст последовательно на диффсрецццрующцй блок 7, сигнал на выходе которого пропорционален скорости перезеще ця электродов, усилитель. ограничитель 8 ц разделительный фильтр О.На выходе усилителя-ограничителя 0 появляются прямоугольные импульсы положительной полярности прц раздвцгаццц элсктродов п отрицательной - прц цх сближении.Фильтр 9 сл 1 жцдля вы 1 влецця деталсц, поступивших а сварку без рсльсфоь. Прц сварке таких деталей рясшцреццо металла це рспятствует цх сгцжсцце п 1 токо в зультяте...

Номер патента: 358627

Опубликовано: 01.01.1972

Авторы: Азаров, Горлачев, Ивашин, Рузин, Христолюбов

МПК: G01J 1/08

Метки: высокостабильный, источник, света

...(Сопротивление нити лампы однозначно за; висит от ее температуры). Питание лампы осуществляют от сети переменного тока через последовательно включенные вьопрямитель и малнитный усилитель, подсоединенный также через,синхронный детектор и усилитель переменного тока к диагонали моста переменного тока.Устройство является системой автоматического регулирования, поддерживающей постоянными величину сопротивления нити накала лампы и, следовательно, ее температуру и светоотдачу. На чертеже представлена блок-схема устройства.При изменении по каким-либо причинамтемпературы нити накала лампы 1 мост 2 5 переменного тока, питаемый от генераторазвуковой частоты 3, оказывается разбалансированным, и на трансформаторе 4, включенном в диагональ...

Номер патента: 354254

Опубликовано: 01.01.1972

Авторы: Гевонд, Ивашин

МПК: G01B 7/00

Метки: датчик, индукционный, малых, перемещений

...с перемычками, причем две первичные обо отки расположены на перемычках, третья первичная и выходная обмопки и обмотки обратной связи размещены на незамкнутом контутре магнитопровода с компенсационной обмопкой, расположенной параллельно перевесить точность измеретродействие датчика, ан предлагаемый индукых перемещений.магнитопровод 1 с об. ции, первичными обмоторичной обмоткой Уз,и сбмсткой сбратнОй связи В в, якоря 2, 3 основной и дополнительнь 1 й; измерительный шток 4 с наконечником и полый шток 5, установленные в неподвижной втулке б, пружины 7, 8, плотно прижимавшие базовую голодовку 9 и наконечник к изделию 10, подаваемому на позицию измерения с помощью штыря 11.При подаче на измерительную позицию изделия, которое упнрается...

Номер патента: 352385

Опубликовано: 01.01.1972

Авторы: Ивашин, Фурман

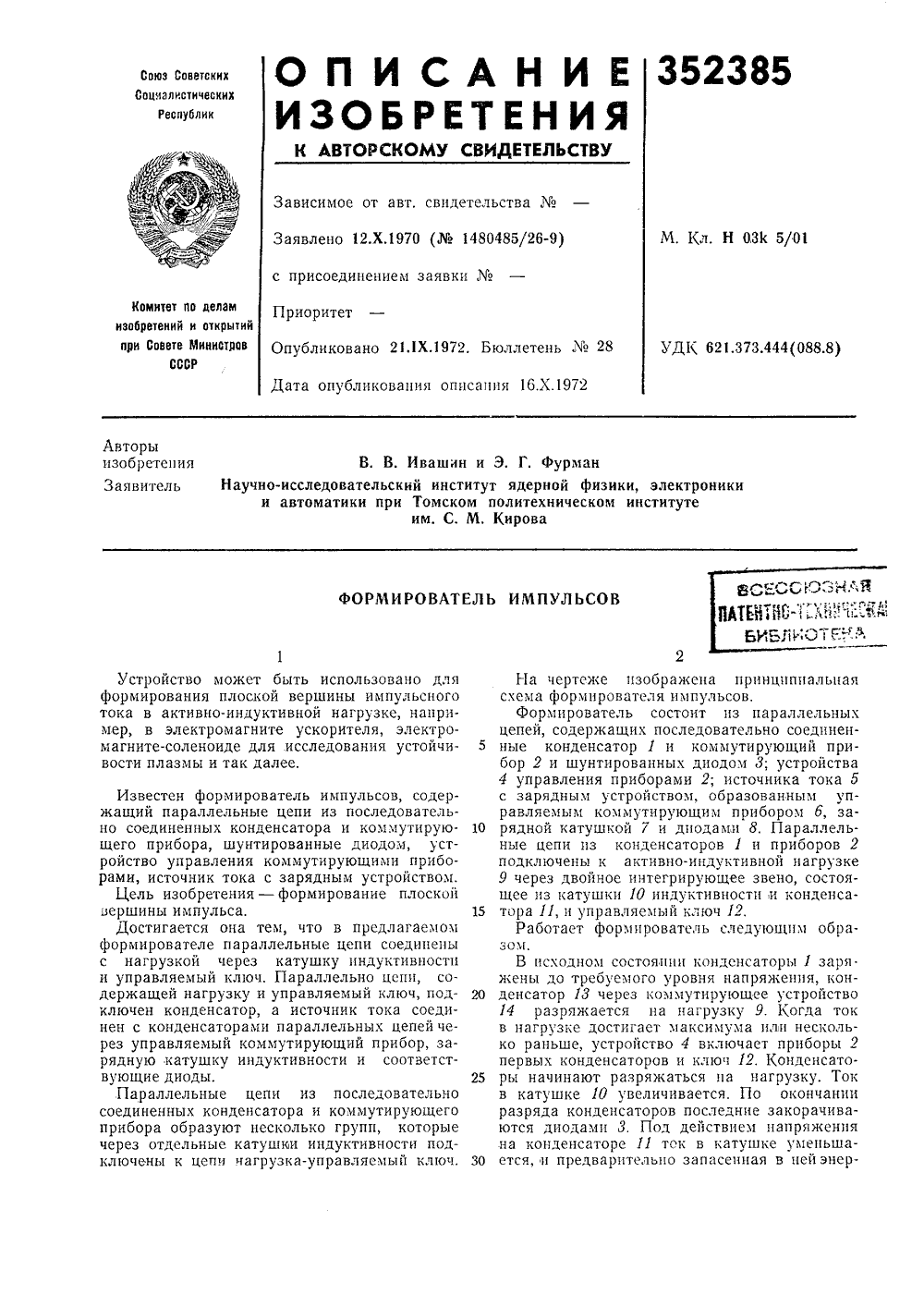

МПК: H03K 5/01

Метки: ffkonateildc-u, библиотек, ёл», импульсовбсессюзнам, формирователь, •r6f

...плоскойвершины импульса.Достигается она тем, что в предлагаемом формирователе параллельные цепи соединены с нагрузкой через катушку индуктивностп и управляемый ключ. Параллельно цепи, содержащей нагрузку и управляемый ключ, подключен конденсатор, а источник тока соединен с конденсаторами параллельных цепей через управляемый коммутирующий прибор, зарядную катушку индуктивности и соответствующие диоды.Параллельные цепи из последовательно соединенных конденсатора и коммутирующего прибора образуют несколько групп, которые через отдельные катушки индуктивности подключены к цепи нагрузка-управляемый ключ. ЕЕа чертеже изображена принципиальнаясхема формирователя импульсов.Формирователь состоит из параллельныхцепей, содержащих...

Номер патента: 341149

Опубликовано: 01.01.1972

Авторы: Автоматики, Водопь, Ивашин, Научно, Фурман, Элел

МПК: H03K 3/57

Метки: генератор, импульсов

...фиг. 2 показаны кривые: напряжение на накопительном конденсаторе - кривая 1 б; ток в индуктивной нагрузке - 17; напряжение на индуктивной нагрузке - 18; ток корректирующего дросселя - 19; напряжение на конденсаторе 11 - 20.Генератор работает следующим образом.В исходном состоянии накопительный конденсатор 1 заряжен до требуемой величины напряжения; энергия в остальных реактивных элементах схемы отсутствует.С приходом управляющих импульсов на тиристоры 5, б конденсатор 1 разряжается на индуктивную нагрузку по следующей цепи: тиристор 5, корректирующий дроссель 4, индуктивная нагрузка 2, обмотка 15 подмагничивания трансформатора 12, тиристор б, При этом в индуктивной нагрузке формируется передняя часть импульса тока, которая, при...

Номер патента: 291699

Опубликовано: 01.01.1971

Авторы: Гаврилович, Ивашин, Кобринец

МПК: A22B 3/06

Метки: бокс, животных, оглушения, убоем

...животные могут полччить травмы.Поедложенное устройство позволяет выгрчжать животных непосредственно на платформу, при этом травмы оглушаемых животных исключены, Это преимущество достигается выполнением платформы в виде диска и снабжением ее вертикальной перегородкой, разделяющей платформу на две части, пооче,редно служащие днищем камеры и поиемной площадкой для оглушения животных.На чертеже изображен диск в аксонометраждение 6, образующее вместе с пеоегородкой замкнут ю камеру, в которой оглушаютживотных. Для закрытия камеры служит шибер 7, перемещающийся между ограждениеми Феомой 8, котооая вместе с феомой 9 служит опорой вала 2 и привода 4. У кольцевогоогоаждения размещена площадка 10 для бойца.Работает бокс следующим...

Номер патента: 276692

Опубликовано: 01.01.1970

Авторы: Дечко, Ивашин

МПК: B23B 35/00

Метки: стружки, элементов

...и ого от- усадки ения элементов стружки по пред- способу на цилиндрической попредварительно просверленного тполняют канавки на равном расИзвестен способ получения элементовки для определения коэффициента еепри сверлении, зенкеровании и развнии предварительно просверленныхстий. После рассверливания отверстиряют длину элементов стружки и путчета определяют ее усадку,Предложенный спосоо отличается от,ного тем, что на цилвндрической повепредварительно просверленного отверполняют на равном расстоянии однагой,канавии, параллельные оси отвезатем производят рассверливание этверстия. Это упрощает измерениястружки.Для получложевномуверхностиотверстия вь стоянии одна от другои. Их делаю лельными оси отверстия. Затем п рассверливание...

Номер патента: 263215

Опубликовано: 01.01.1970

Авторы: Дечко, Ивашин

МПК: G01K 7/02

Метки: режущего, температуры

...схема устройства для 15 осуществления способа,Исследование производят на образце, состоящем из наоора дисков 1 - б, изготовленных из однородного материала. Между дисками имеются пары пластин б и 7, 8 и 9, 10 и П, 20 изолированные друг от друга и выполненные из материалов, образующих термопары, например медь - константан, мед - железо и т. д. Пластины-термопары б - 7, 8 - 9, 10 - П включены в цепь шлейфового осциллографа 12 25 к клеммам шлейфов 13 - 15. Затем осуществляют врезание сверла 1 б в образец таким образом, чтобы ось сверла была постоянно параллельна оси образца, установленного нд столе станка 17, По достижении сверлом пер вой пары пластин б и 7 и их перерезании возникает э,д.с., которая фиксируется с помощью шлейфа 18 на...

Номер патента: 254613

Опубликовано: 01.01.1969

Авторы: Автоматики, Блудов, Еленкин, Ивашин, Научно, Электроники

МПК: H01H 1/24

Метки: контактное

...1, укрепленныена корпусе неподвижного контакта 2 при помощи подпружиненных шарниров 3 под небольшим углом к продольной оси устройства.На ламели опираются закрепленные на общем кольце контактные пружины 4. Между ламелямн размещен упор 5, имеющий возможность перемещения вдоль ламелей. Подвижный контакт б выполнен в виде стержня и снабжен цилиндрической и торцовой контактными поверхностямн. Соответствующие цилиндрические и торцовые контактные поверхност имеют и ламели, Торцовые контактные поверхности выполнены скошенными с верши ной, обращенной к подвижному контакту.Устроисгво работает следующим образом.При включении контактов ламелп 1 и подвижный контакт б соприкасаются вначале цилиндрическими контактными поверхностями, 15 что...

Номер патента: 235220

Опубликовано: 01.01.1969

Авторы: Ивашин, Курзин, Рудман

МПК: B23K 11/25

Метки: контактнойсварки, режима, точечной, энергетического

...элементом устройства яв ляется трансформатор Тр насыщения с прямоугольной петлей гцстерезиса (верхний предел) и Тра (нижний предел), ампер-витки первичной и вторичной обмоток которого включены встречно.235220 Жг Контролируемый сигнал Ьподается на первичную обмотку трансформатора Тр (Тр), вторичная обмотка включена в коллекторную цепь транзисторов Т, и Т 4 (Ть и Т,). В исходном состоянии эти транзисторы заперты отрицательным смещением - Е.В заданный момент контроля на базы транзисторов Т, и Т, (Т. .и Т,) с нагрузок эмиттеров транзисторов Т, и Т. подаются прямоугольные импульсы положительной полярности, переводящие указанные транзисторы в состояние насыщения.При этом через вторичную обмотку измерительного элемента...

Номер патента: 234103

Опубликовано: 01.01.1969

Авторы: Зелюкова, Ивашин

МПК: B23B 33/00

Метки: патрон, поводковый

...11, ха р 51ивастс 5 троса 5иривадиим кои мл болт риыми с иоддсря тальиого ттом 17ст изоорстсиия р с,Поводковыи флаицсвчо втт тем, что, с цель и овлеи н а шпи бы и снабжен центром, взаи флаицы обеих тросом прмжин между центрам кладка и шлпи возможность ос ствием пружтшьОи содержит втулки 1 и 2, флаицы которых 3 и 4 соединены стальным тросом 5, предиазтачеииым для га петтия радиальных вибраций.Между фланцами на ступицах втулок располокеиа пруукииа 6. Патрои сиаожеи цеитрами 7 и 8. Центр 8 установлен во втулке 2 и взаимодействует с деталью 9, Между центрами 7 и 8 имеется упругая прокладка 10, слукашая для гашения осевых вибраций.В расточтоз флаттцевои втулки 2 стаиавливаются цилиндрическая вставка 11, посажситая в стакан 12, с...

Номер патента: 218614

Опубликовано: 01.01.1968

Автор: Ивашин

МПК: B23B 47/28, G01N 1/00

Метки: исследовании, образца, процесса, резания

...резания, и состоящий из втулок б и 7 с рукоятками 8 и кольцом 9, которые находятся под денсгвием пружины 10;узел, вращающийся вместе со шпинделем, включающий крышку 11 и оправку 12 с хвостовиком, соединенную для зажима режущего тами 13 и 14, которые 1 б и подпираются упор ленными в гильзе 18 с 18 крепятся подшипник шипник 22 с кольцом 23 льзе 18 и втулке 7 прикреплены, соотнно, кольца 19 и 9, которые имеют выВыступ кольца 9 опирается на выступ 19 и прижимается к нему пружиной орая упирается в крышку 11.шипники 20 и 22 служат для предотвраперекосов. Наружное кольцо 23 смещеосительно подшипника 22 для ограни- осевого перемещения втулки 7,включении станка все устройство по. вращательное и поступательное движешпинделя 25, кроме...

Номер патента: 208104

Опубликовано: 01.01.1968

Автор: Ивашин

МПК: H02H 7/12

Метки: вентилей, включенных, выпрямителя, индикации, несрабатывания, параллельно

...пполнении и надежно в работе.На чертеже представлена принципиаэлектрическая схема предлагаемого уства. диоды Дт, Дв, Дз 1 Яепи Уст - Д 1, Фсз - Дз Цсз - Дз включены параллельно.При нормальной работе выпрямителя всемагнитопроводы перемагничиваются одновременно и на сигнальных обмотках также одновременно индуктируются одинаковые напряжения Уст, Усз, ОсзВ этом случае схема находится в состоянииэлектрического равновесия, по выходным об моткам ток не течет и на диодах Дт, Дз, Дзне выделяется никаких напряжений.При несрабатывании одного из параллельно включенных вентилей, например вентиля Вз, магнитопровод датчика М 2 не будет пере магничиваться и на обмотке Юсз не будетиндуктироваться напряжение Усе. Напряжение Уст, Осз с обмоток...

Номер патента: 205905

Опубликовано: 01.01.1967

Авторы: Автоматики, Ивашин, Научно, Электроники

МПК: H01H 3/54, H01H 33/59

Метки: 205905

...генератора начинает протекать через вентиль 5, 20 который шунтирует контакты у, дроссель 4и нагрузку 2. Открывать вентиль 5 необходи.мо при таком угле со, э.д.с. генератора, при котором времени с - 4, когда ток проходит чсрез вентиль 5, достаточно для замыкания 25 контактов. Р)з фиг. 2 видно, что чем большеугол оА, тем больше время , - з. Учитывая, что время срабатывания контактов современных быстродействующих коммутаторов можег быть получено (3 - :5) 10 - з сек при напряже- ЗО ниях генератора 10 - :15 кв, угол в, может205905 Предмет изобретения Рие / Составитель В. ПилипенкоРедактор Е. А. Кречетова Техред Л. Я, Бриккер Корректоры: Г. И. Плешакова и М. П. РомашоваЗаказ 466945 Тираж 53 о ПодписноеЦНИИПИ Комитета по делам изобретений...

Номер патента: 205091

Опубликовано: 01.01.1967

Авторы: Автоматики, Блудов, Ивашин, Электроники

МПК: H01H 33/59, H01H 9/54

Метки: коммутирующее

...контакты 4 быстродействующего аппарата и дроссель насыщения 5, обеспечивающий малое значение тока через контакты непосредственно в момент их замыкания. После замыкания контактов и перемагничивания дросселя ток вентиля под действием падения напряжения на нем переходит в контакты и дроссель насыщения. При открытии вентиля все напряжение источника питания 2 приложено к нагрузке 3 и разделено между обмоткой привода и балластной индуктивностью 7. При подаче напряжения на индуктивность б привод срабатывает и контакты включаются. Быстродействие привода определяется временем протекания тока через его обмотку и максимальным значением намагничивающей силы. Величина тока через индуктивность б зависит от величины балластной индуктивности 7 и...

Номер патента: 203429

Опубликовано: 01.01.1967

Авторы: Дечко, Ивашин, Масарновский, Юдовин

МПК: B23B 51/02

Метки: сверло, спиральное

...р едм нзобретени Спиральное сверлотлича(ош,ееся тем,0 производительностиредняя поверхностьв нормальном к реявсей длине ее трапшириной площадкики с = (0,15 - 0,17) д,й = (0,12 - 0,14) д, а95, где д - диаметр о по авт. св, Ъчто, с целью ии стойкости сврежущей частисщеи кромке сецеидальныйа = (0,18 - 0,2) д,длину перемычугол заострениясверла. В авт. св.152163 описано спиральное сверло с крутой спиралью, с передней поверхность;о канавки, перпендикулярной к оси сверла и задней поверхностью, переходящей непосредственно в ленточку.Данное сверло является дальнейшим усовершенствованием сверла по авт. св.152163, заключающимся в том, что передняя поверхность режущей части его имеет в нормальном к режущей кромке сечении по всей длине ее...

Номер патента: 197034

Опубликовано: 01.01.1967

Автор: Ивашин

МПК: H05H 11/04

Метки: бетатрон, двухкамерный

...равны по величиложны по направлению, апеременное напряжение поничивания равно нулю. с присоединением заявкиВ известных двухкамерных бетатронах с подмагничиванием имеется отдельная обмот. ка подмагничивания, располагаемая на отдельном сердечнике.Цель описываемого изобретения - упрощение технологии изготовления обмоток и обеспечение одновременного пропускания по ним переменного и постоянного токов. Для этого обмотки бетатрона разделены на четное число отдельных секций, которые соединены 1 конденсаторными батареями так, что начала и концы смежных обмоток одноименно связаны в последовательную цепь, а концы двух смежных обмоток соединены с источником питания. В результате напряжения на каж дых двух смежных частях обмотки по контуру...

Номер патента: 192923

Опубликовано: 01.01.1967

Авторы: Ивашин, Сипайлов

МПК: H03K 17/52, H03K 3/55

Метки: контактно-вентильное

...вентилей 6, 7 н 8, между ко 0 торыми включена конденсаторная батарея 9.Для включения ударного генератора на индуктивную нагрузку достаточно открыть вентиль 6 при положительном напряжении с/ударного генератора н одновременно начать5 замыкание контактов контактора, В моментвремени /, контакты замкнутся,Дроссель 4 задержит процесс перевода токаиз вентиля 6 в цепь с контактным аппаратомна время перемагничивания /, - 1 е0 В момент времени Ь перемагпичиваниедросселя закончится. При этом сопротивление цепидроссель - контактор станет небольшим и токиз вентиля 6 перехватится этой цепью, За время /, в /е контакты придут в полное соприкос 5 новенне. Ьлагодаря этому прн замыкании контактов не будет наалюдаться искрения,Отключение происходит на...

Номер патента: 179362

Опубликовано: 01.01.1966

Авторы: Ивашин, Сипайлов

МПК: H01H 33/59, H01H 9/54

Метки: генераторакоммутации, контактно-вентильное, ударного

...токд, что требует большого числа вспомогатсг)ьных вентилей.Предлдгдлос устройство иретусмдтрвдет отключение нагрузки во время второй, отрицательной полуволны ударного тока, которая имеет минимальную амплитуду и длительность, что позволяет значительно уменьшить число вспомогательных вентилей, работающих при отключении.1 та фиг, 1 показана принципиальная схема устройства; иа фиг. 2 - кривые напряжения генератора и коммутируемого тока.Для включения ударного генератора с напряжением . на индуктиьчую нагрузку г. достаточно в начале положительной полуволны напряжения генератора поджечь вспомогательный вентиль В, и начать замыкание контактов контактного аппарата К, При этом дроссель Д, перемагничивается под действием напряжения на...

Номер патента: 183118

Опубликовано: 01.01.1966

Автор: Ивашин

МПК: A23B 4/06, B65B 1/32

Метки: автомат, дозировки, рыбы, тару

...выключатель с замыкаюшим контактом.Настройка механического реле на замыкание контакта МР при достижении 85 - 95 О 1 О поминального веса порции рыбы в ковше дозатора осуществляется регулировкой сжатия пружины 27.Выдержка времени реле времени должна обеспечивать замыкание контакта РВ после размыкания контакта КВ 2 путевого выключателя 59 в цепи катушки К контактора.Особенность путевого выключателя 59, так же как и конечного выключателя 65, состоит в том, что контакты каждого из них коммутируют не одновременно, а в определенной последовательности один за другим, по мере повоттота приводных рычагов 60 и 64.Работает автомат следующим образом, Рыоя-сырец, поступатошая на заморозку, подается в отсеки бункера питателя (см. фиг. 1)....
