Номер патента: 1027532

Опубликовано: 07.07.1983

Авторы: Аллахвердов, Животовский, Исмаилов

МПК: G01K 1/14

Метки: воды, поверхностного, слоя, температуры

...- повышение точности измерения температуры поверхностного слоя воды,Поставленная цель достигается тем,что в устройство для измерения температуры поверхностного слоя воды,содержащее буй с измерительным блокомаутригерный элемент, соединяющий буйс поплавком, термолреобраэователи,введены ключевая схема, волнографс пороговой схемой, подключенной куправляющему входу ключевой схемы, атермопреобраэователи, выполненныепленочными, закреплены на не смачиваемой водой полимерной пленке,прикрепленной к поплавку на уровне поверхности воды, при этом выходы термопреобразователей через ключевуюсхему подключены к измерительномублоку,На фиг. 1 представлена структурная схема предлагаемого устройства;на фиг. 2 - устройство, общий вид; 5 на фиг. 3 -...

Номер патента: 1027172

Опубликовано: 07.07.1983

Авторы: Исмаилов, Мехтиев

МПК: C08C 1/04

Метки: дегазации, каучука, латекса, процессом, синтетического

...Это объясняется тем, цто он не учитывает по"верхностное натяжение дегаэируумоголатекса на входе в дегазатор, а об"разование полимера в дегазаторе, который забивает отверстия тарелок иукорачивает рабочий цикл дегазаторамежду чистками, зависит от поверхностного натяжения латекса. Крометого, этот показатель в обратно"пропорциональной зависимости влияетна производительность процесса,Целью изобретения является увеличение продолжительности рабочегоцикла дегаэатора между чистками.Поставленная цель достигается темцто согласно способу управления процессом дегазации латекса синтетического каучука, заключающемуся врегулировании давления в дегазаторе .путем изменения расхода отогнанныхмонометров, давление в дегазаторекорректируют в...

Номер патента: 1024449

Опубликовано: 23.06.1983

Авторы: Алиев, Джавадов, Исмаилов, Мамедов, Мехтиев

МПК: C08C 1/04

Метки: дегазации, каучука, латекса, процесса, синтетического

...55непрерывного действия путем изменениярасхода водяного пара, подаваемогов дегазатор, в зависимости от величины остаточного содержания мономеровв дегазированном патексе, определяютконцентрацию эмульгатора на входелатекса в дегазатор, сравнивают еес заданным значением и при концентрации эмульгатора по отношению к заданной в большую сторону увеличиваютрасход силиконового пеногасителя вдегазатор, а при отклонении концентрации эмульгатора в меньшую сторонууменьшают расход пара, подаваемогов дегазатор.На чертеже показана блок-схемасистемы для осуществления способа.Система содержит дегазатор 1;трубопроводы латекса 2, пара 3, силиконового пеногасителя 4, отогнанного дивинила 5, отогнанного стирола би дегазированного полимера 7;...

Номер патента: 1023379

Опубликовано: 15.06.1983

Авторы: Аллахвердов, Исмаилов, Каллиников, Лебедев, Опаренко

МПК: G08C 19/28

Метки: информации, передачи, телеизмерительной

...сиг" .налов, Каждый информационный канал1-3 содержит первичный измерительный. преобразователь 8(9), блок 10(1 0дифференцирования, сумматоры 12 (13)блок 14 (15) коррекции, блок 16 (17)памяти коэффициентов коррекции, пре"образователь 18(19)в частоту следования импульсов, частотное множительно-делительное устройство 20(21).,блок 22(23) управления, преобразователь 24(25) средней частоты в код,блок 26(27) переноса кода. Все ин формационные каналы, кроме последнегопривязочного канала 3, дополнительно содержат преобразователь (28)приращения средней частоты в код, цифровой. компаратор 29, блок 30 цифрового задания апертуры, счетный блок31 и блок 32 переноса кода. Канал 4содержит детектор 33 максимальногосигнала, блок 3 сравнения, блок...

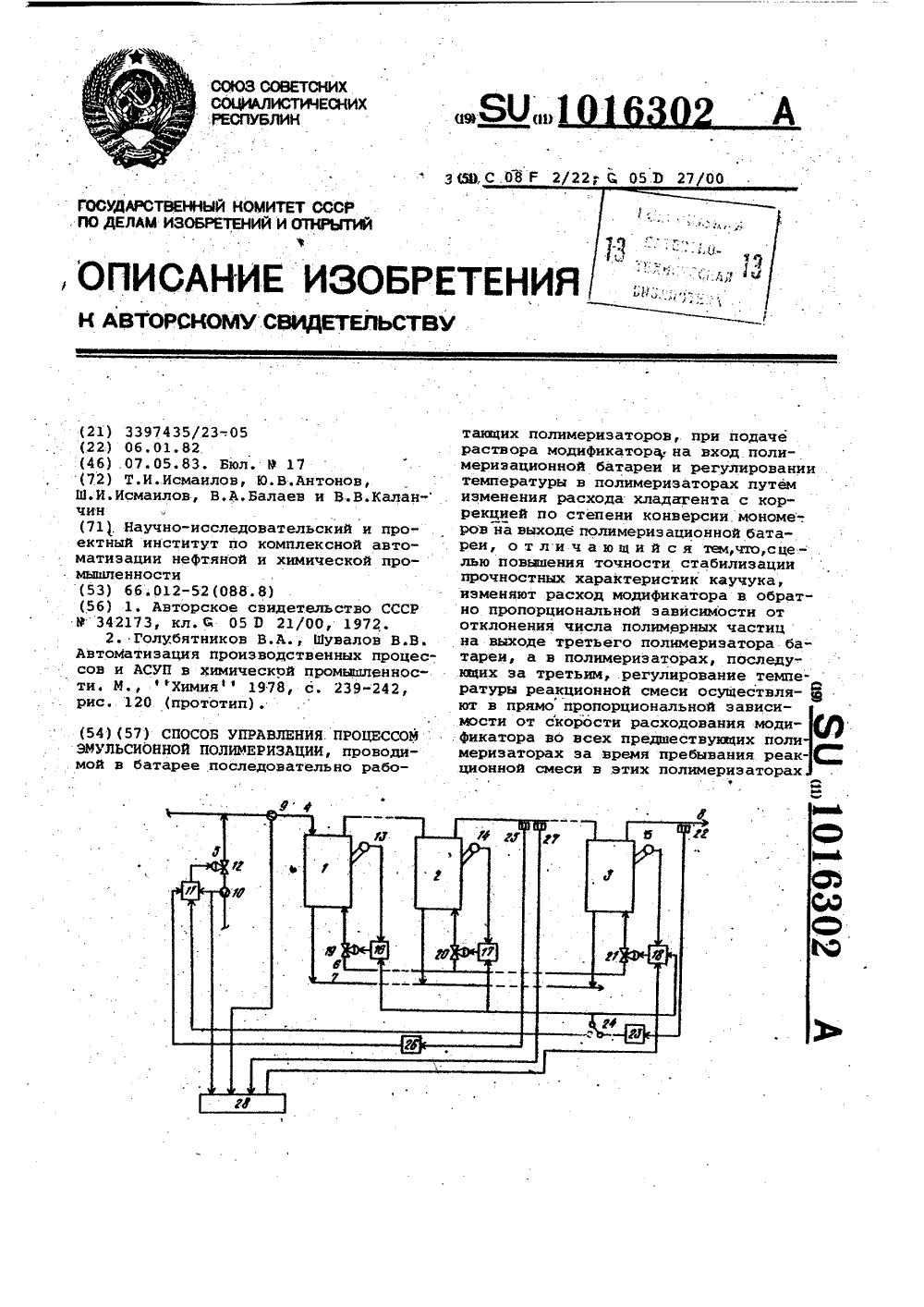

Номер патента: 1016302

Опубликовано: 07.05.1983

Авторы: Антонов, Балаев, Исмаилов, Каланчин

МПК: C08F 2/22

Метки: полимеризации, процессом, эммульсионной

...полимеризатора батареи, элемент 26 сравнения, анализатор 27 концентрации модификатора и вычислительный блок 28. Способ осуществляется следующим обраэом.На вход полимеризатора 1 (полимеризационная батарея на схеме условно показана тремя полимеризаторами 1-3) по трубопроводу 4 поступает эмульсияДля отвода тепла, выделившегося в результате реакции полимеризации, по трубопроводу б в полимериэаторы поступает хладагент. Реакционная масса (латекс) по трубопроводу 8 выводится иэ цеха полимеризации в отделение незаполимеризовавшихся мономеров.Расход эмульсии измеряется с помощью чувствительного элемента 9, чувствительный элемент 10, регулятор 11 и регулируйяций орган 12 образуют контур регулирования расхода модификатора. Чувствительный...

Номер патента: 1016301

Опубликовано: 07.05.1983

Авторы: Антонов, Балаев, Исмаилов, Каланчин

МПК: C08F 2/22

Метки: полимеризации, процесса, эмульсионной

...в регулировании расхода модифи- .катора; корректируют расход модификатора в .обратно пропорциональнойзависимости от отношения скорости 50,расходования мономера к скорости расходования модификатора в одном илинескольких последовательно установленных полимеризаторах за время нахождения реакционной массы в этих полимериэаторахНа чертеже приведена блок-схемасистемы, реализующей предлагаемый еспособ,Схема содержит полимеризаторы 1 и 602, трубопроводы подачи углеводородной, шихты 3, модификатора 4, эмульсии 5 илатекса 6, чувствительные элементырасхода углеводородной шихты 7 и модификатора 8, регулятор 9 расхода модификатора, регулирующий орган 10. на трубопроводе модификатора , чувствительный элемент 11 расхода эмульсии, .анализатор 12...

Номер патента: 1016299

Опубликовано: 07.05.1983

Авторы: Абдуллаев, Гашимов, Исмаилов, Мамедов

МПК: C08C 1/15

Метки: каучука, коагуляции, латекса, процессом, синтетического

...путем смешения латекса с раствором хлористого натрия и возвратным серумом, подкисленным серной кислотой, заключающемуся в стабилизации величины рН в реакторе воздействием на расход серной кислоты, подкисляющей серум и в изменении скорости вращения мешалки в реакторе в зависимости от расхода и концентрации латекса, корректируют скорость врацения мешалки в обратно пропорциональной зависимости от концентрации эмульгатора в латексе на входе в реактор коагуляции.На чертеже представлена блоксхеме системы регулирования, реализуюцей предлагаемый способ.Система управления включает в себя реактор 1 коагуляции, трубопро" воды латекса 2 и хлористого натрия 3, лентоотливочную машину 4, трубо-. проводы возвратного серума 5, латекса б и серной...

Номер патента: 1016298

Опубликовано: 07.05.1983

Авторы: Балаев, Исмаилов, Каланчин, Мамедов

МПК: C08C 1/04

Метки: дегазации, полимера, процессом

...действия путем изменения расхода силиконового пеногасителя подаваемого вдегазатор, расход силиконового пеногасителя от количества непрореагиро.:вавших мономеров изменяют в прямопропорциональной зависимости от количества непрореагировавших мономеровв латексе на входе в дегазатор.При этом количество непрореагировавших мономеров в латексе на входе 60в дегаэатор находят иэ выраженияС= (1-К),где, С, - количество непрореагировавших мономеров в 65 латексе на входе в,дегаэатор;С - расход углеводороднойшихты, подаваемой в полимериэационную батарею;К - конверсия мономеровна входе латекса в де-.гаэатор.На чертеже прказана блок-схемасистемы, реализующей предлагаемыйспособ.Схема содержит дегазатор 1,трубопроводы латекса 2, силиконовогопеногасителя 3,...

Номер патента: 1016297

Опубликовано: 07.05.1983

Авторы: Антонов, Балаев, Исмаилов, Каланчин

МПК: C08C 1/04

Метки: дегазации, латекса, процессом

...латексе на входе в дегазатор .1.Однако известный способ обладает ограниченными возможностями в отношении увеличения продолжительности пробега дегазатора и стабилизации прочности каучука на разрыв.Наиболее близким к изобретению по технической сущности является способ управления процессом Дегазации латекса в производстве дивинилстирольного каучука путемизменения расхода пара, поступающего в дегаэас тор непрерывного действия, в зависимости от величины остаточного содержания мономеров в дегазированном латексе 2 .Недостатком способа является то, что при его использовании не учитыва ется концентрация остаточного инициатора в латексе, определяемая на входе латекса в дегазатор, От этого показателя зависит продолжительност пробега дегазатора и...

Номер патента: 1006703

Опубликовано: 23.03.1983

Авторы: Аббасов, Гурбанов, Исмаилов, Мамедов, Сафаров

МПК: E21B 19/06

Метки: бурильных, замковых, труб, элеватор

...2 .15Однако обеспечение высокой производительности спуска и подъема колонны замковых бурильных труб без одновременной подачи бурового раствора в скважину увеличивает вероятность гаэонефтепроявлений,цель изобретения - снижение вероятности газопроявлений в скважинепри высокопроизводительном спускеи подъеме колонны замковых бурильных труб за счет обеспечения возможности подачи при этом в скважинубурового раствора.Поставленная цель достигаетсятем, что элеватор для замковых бурильных труб, включающий корпус с.дверцей снабжен пневмоцилиндром с .двусторонним полым штоком, на одномторце .которого смонтирован уплотнительный элемент для герметизациибурильной трубы, а на другом - переходник для подачи бурового раствора, при этом шток связан с...

Номер патента: 1006443

Опубликовано: 23.03.1983

Автор: Исмаилов

МПК: C08F 236/10

Метки: полимеризации, процессом, эмульсионной

...в сополимере и величины конверсии мономеров, измеренных в средней части и на выходе полимеризационной батареи.6443 4где С - величина конверсии мономеровв средней части поимеризапноэной батареи, измеренная анализатором 30 е5 З сумма расходов дивинила и стигрола на входе в батареи полнмернзаторов, измеряемые чувсь-внтелыя 4 мн элементами 15 а 16.Далее вычислительный блок 37 опре 10 деляет величин связанного стнрола всополнмере бсст п - бд (4).После атого вычнслнтельный блок 3715 определяет соотношения абсолютных кооичеств связанных мономеров в сополимере Сэ /6, н сравнивает ее с заданной величиной.Вычислительный блок 37 в зависнмоо 20 ти от величины найденного отклонения Итекущего значения конверсии мономероввырабатывает...

Номер патента: 1006441

Опубликовано: 23.03.1983

Авторы: Абдуллаев, Исмаилов

МПК: C08C 1/15

Метки: дивинил, каучука, коагуляции, латекса, процесса, стирольного

...затрудняет операцию, сушки ленты и переработку каучука, в результате чего ухудшаются качественные показатели каучука, в частности, содержание влаги в каучуке.При больших значениях поверхностного . натяжения латекса в аппарате коагуляции крошка получается настолько крупной, чтопроисходит слипание отдельных частиц в крупные конгломераты. В результате так же затрудняется операция сушки ленты ипереработки каучука Способ осуществляется следующимобразом. Цеяьк изобретения является повышение стабильности содержания влаги в каучуке.Эта цель достигается там, что со гласно способу регулирования процесса коагуляции латекса дивинил стирольного каучука, осуществленного при смешении в, реакторе латекса с Раствором хлориотого натрия и...

Номер патента: 1004439

Опубликовано: 15.03.1983

Авторы: Иманов, Исмаилов, Мусабеков, Оруджев, Шахмурадов

МПК: C09K 3/10

Метки: замазка

...бонатный шлам в количестве 78,3% от массы замазки и делают в нем углубление, куда в один прием вливают связующее - 20,9% литейного крепителя с растворенной в нем 0,8% смолой СПП и тщательно перемешивают шпателем до получения однородной массы. Полученная замазка подвергается испытанию и характеризуется данными, приведенными в таблице.П р и м е р 2. В чашку помещают карбонатный шлам в количестве 80% от 39 4вязкость при 5 О С составляет 2,7-3, 36условных градусов, число омыления ие ниже 57 температура застываюг ОНния - 12 оС.Используемая в композиции нефгепсьлиМерная пиролизная смола имеет следующие характеристики:Температура размягченияМолекулярный весУдельный весСодержание летучихРастворимость (вдвойном объеме изравной смеси ксилола и...

Номер патента: 1002493

Опубликовано: 07.03.1983

Авторы: Исмаилов, Керимов, Оразов

МПК: E21B 19/00, E21B 3/00

Метки: бурового, вертлюгом, вращателя, соединения, станка

...в осевомнаправлении внутри корпуса,На фиг, 1 изображено предлагаемоеустройство в процессе наращивания бурильных труб; на фиг. 2 - то же, в процессе бурения.Устройство состоит иэ корпусажестко соединенного со шпинделем вращателя 2, и хвостовика 3 с замком 4, жестко соединенного с вертлюгом 5. Хвосто 3 1002вик 3 и замок 4 соединены между собойшарниром 6, Корпус 1 выполнен с внутренней профицированной частью 7, заплечиками 8 и полостью 9, в которой размещается шарнирное соединение устройства ув процессе бурении.Устройство работает следующим образом,В процессе проведения спуско-подъем.ных операций и наращивания бурильных 10труб, вертлюг 8 вместе с присоединен,ной к нему бурильной трубой выводитсяв горизонтальное положение, При...

Номер патента: 996797

Опубликовано: 15.02.1983

Авторы: Исмаилов, Папуша, Привезенцев, Черноусов

МПК: F23G 7/00

Метки: веществ, вредных, газовом, исследования, обезвреживаемом, обезвреживания, отработки, параметров, потоке, способа, средств, экспериментального

...избытка кислородай,8- 0,9. При этом условии происходит разложение окиси азота, образовавшейся при сжигании топлив с оЪ 1. Одновременно с вводом горючего через эти же штанги осуществляется ввод воды, чтобы обеспечить температуру в восстановительной зоне на уровне 2200-1600 К. Массовый расход и давление воды и горючего регулируется узлом 13. Перемешиванне вводимых реагентов с продуктами сгорания и протекания химических реакций обезвре1живания происходят в отсеке 3. Через отверстие 14 осуществляется определение состава потока спектральным анализом. Причем спектральный анализ может быть .проведен с помощью лазера.Для этого оптический элемент должениметь непараллельные плоскости . Черезоптические окна с параллельными плоскостями...

Номер патента: 996422

Опубликовано: 15.02.1983

Авторы: Балаев, Исмаилов

МПК: C08F 236/10

Метки: дивинила, процесса, сополимеризации, стиролом, эмульсионной

...водной Фазы и инициатора, соответственно поступающих по трубопроводу 6 и 7. Углеводородная шихта состоит из дивинила и стирола, поступающих по трубопроводам 8 и 9. Реакционная масса иэ полимеризатора 2 выводится по трубопроводу 10 в отделении неэаполимеризовавшихся мономеров.Расход эмульсии на входе в батарею полимеризаторов измеряется с помощью чувствительного элемента 11. Чувствительный элемент(12 расхода регулятор 13 и регулирующий орган 14 образует контур регулирования расхода инициатора.Расход дивинила измеряется с помощью чувствительного элемента 15, а расход стирола - с помощью чувствительного элемента 16. Величина конверсии мономеров на выходе батареи полимеризаторов измеряется анализатором 17. Выходной сигнал...

Номер патента: 994471

Опубликовано: 07.02.1983

Авторы: Абдуллаев, Исмаилов

МПК: C08F 236/10

Метки: дивинила, процессом, сополимеризации, стиролом, эмульсионной

...ре-гулятор 15 расхода общего модификатора,регулирующий орган 16, установленныйна линии подачи общего модификатора,регулятор 17 расхода модификатора, по-даваемого на вход батареи полимеризато-,ров, регулирующий орган 18 на линии подачи модификатора, подаваемого на вход батареи полимеризаторов, анализаторы 19 и 20,. соответственно измеряющие концентрации инициатора на входе полимеризационной батареи и на выходе среднего полимеризатора батареи, элемент сравнення 21, анализатор 22 вязкости йолимера по Муни и элемент сравнения 24Способ осуществляется следующим об разомвБатарея полимеризаторов условно пред ставлена первым 1 и средним 2 полимеризаторами. По трубопроводу 3 в первый полимеризатор батареи подаетса углеводородная шихта водная...

Номер патента: 988831

Опубликовано: 15.01.1983

Автор: Исмаилов

МПК: C08F 236/10

Метки: бутадиенстирольного, каучука, полимеризации, производстве, процесса, эмульсионной

...предназначенная для реализации предлагаемого способа.На схеме показаны трубопроводы подачи дивинйла 1, стирала 1 и моди" )фикатора 3, полимеризаторы 4 и 5, трубопровод латекса б, чувствитель" 10 ные элементы расхода дивинила 7, стирола 8 и модификатора 9, регулятор расхода модификатора 10, регулирующий орган 11, анализатор средне" го молекулярного веса 12, анализатор 15 непрореагировавшегося дивинила. 13 и вычислительный блок 14.Система управления работает следующим образом.По трубопроводу 1-3 в полимериза тор 4 поступает дивинил, стирол и модификатор. Батарея полимеризаторов на схеме условно показана двумя полимеризаторами 4 и 5.По трубопроводу б из последнего полимеризатора выводится продукт реакции полимеризации - латекс, который...

Номер патента: 988826

Опубликовано: 15.01.1983

Авторы: Абдуллаев, Исмаилов, Рустамов

МПК: C08F 2/22

Метки: полимеризации, процессом, эмульсионной

...выводится по трубопроводу 9,Расход эмульсии измеряется с помощью чувствительного элемента 10. Чувствительный элемент 11, регулятор 12 и регулирующий орган 13 образуют контур регулирования расхода инициатора. Чувствительный элемент 14, регулятор 15 и регулирующий орган 16 образуют контур регулирования расхода модификатора. Датчик 17 регулятор 18 и регулирующий орган 19 образуют контур регулирования температуры в первом полимеризаторе батареи. Датчик 20 регулятор 21 и регулирующий орган 22 образуют контур регулирования температуры во втором полимеризаторе батареи. Датчик 23, регулятор 24 и регулирующий орган 25 образуют контур регулирования температуры в третьем полимеризаторе батареи. Значения конверсии мономеров на выходе второго и...

Номер патента: 987393

Опубликовано: 07.01.1983

Авторы: Гуревич, Измайлов, Исмаилов

МПК: G01F 1/66

Метки: измеритель, скорости, течений, ультразвуковой

...подготавливает к работе дифференциалЬный интегратор 13 и второй коммутатор 9 к пропусканию импульсной последовательности с выхода управляемого генератора 15 на вход делителя 10. Импульсы 19, появляющиеся на первом и втором выходах распределителя 11, последовательно поступают на вход Формирователя 4 возбуждающих импульсов. Первый коммутатор 5 направляет возбуждающие импульсы на преобразователь 1, где они преобразуются последним в акустические зондирующие импульсы, распространяются в контролируемой среде по направлению течения и, пройдя измерительный участок, воспринимаются преобразователем 2, который вырабатывает два приемных электрических сигнала 20. Временной интервал между ними равен длительности импульсов на выходах распределителя...

Номер патента: 986352

Опубликовано: 07.01.1983

Авторы: Исмаилов, Файзуллаев, Шакиров

МПК: A01G 25/00

Метки: поливное

...к снижению урожайности или пдлному уничтожению хлопчатника. Кроме того, разрытый грунт уносится текущей водой н закрывает другие арыки, благодаря чечтовемас 2 На фиг. 1 представ шения участка хлопков спереди; на фиг. 2 -ху; на фиг. 3 - разре Поливное устройств бя отводящий земляной женный с .подводящей м посредством съемного Оголовок 3 выполне и имеет седлообразнуюлена схеого поля,тоже, вз А-А на ма оровидид сверФиг. 1.о включает в сеарык 1, сопрягистралью 2головка 3,из пластмассы,форму. Известно также поли во, включакщее отводящ арык, сопряженный с по стралью посредством съ ка г 1. ной формы арык при- нс восстара з руше,н- сстановлеящего арыраты ручмым стои 9863 52Симметричная изогнутость в сторону центра арыка обеспечивает пропуск...

Номер патента: 983265

Опубликовано: 23.12.1982

Авторы: Алиев, Исмаилов, Кирш

МПК: E21B 17/00, E21B 47/00

Метки: скважинный, фильтр

...фильтр поднимают на двахода с таким расчетом, чтобы нижняя манжетане выводилась из хвостовика, Продавка производится через нижний подпружиненный об 5. ратный клапан, фильтр может быть спущенза забой на НКТ или же на переводнике с левой резьбой с оставлением его на забое. 50 3 98На чертеже изображен скважинный фильтрдля эксплуатаци 1 н скважин, продольный разрез.Скважинный фильтр состоит иэ фильтрующей трубы 1, гравия 2, кожуха 3. Междутрубой 1 и кожухом 3 помещен кольцеобраз.ный поршень 4, поджимаемый пружиной 5,для автоматического поджатия гравия по мереего износа. Кожух 3 телескопически вставленвнутрь дополнительного наружного кожуха 6,Последний имеет отверстия 7,"упор 8, втулки9 и манжеты 10, чередующиеся между собойи поджатые...

Номер патента: 981980

Опубликовано: 15.12.1982

Авторы: Бушля, Васина, Вейсберг, Декусар, Исмаилов, Угаров

МПК: G06F 1/04

Метки: синхронизации, системы, цифровой

...первый выход.которого соединен с выходом третьего элемента И-НЕ, с входом первого .эле" мента НЕ, выход которого является вторым выходом блока.На фиг. 1 приведена структурная схема устройства; на фиг. 2 - блок управления 1 на фиг, 3 - блок форми рования сигналов управления режимамиг на фиг. 4 - схема коммутатора.Устройство содержит блок 1 управления, счетчик 2, дешифратор 3, блок 4 формирования сигналов управления ре жимами, коммутатор 5. Блок 1 управления содержит элементы 6-8 И-НЕ, элемент НЕ 9. Блок 4 Формирования сигналов управления режимами содержит регистр 10, дешифратор 11. Коммутатор 5 содержит селекторы 12 и 13.Устройство работает следующим образом.Управляющие сигналы, поступающие на вход блока 1 управления могут быть...

Номер патента: 981569

Опубликовано: 15.12.1982

Авторы: Аджалов, Гарин, Исмаилов, Кирш

МПК: E21B 19/00, E21B 19/10

Метки: аварийного, колонны, сброса, скважину, труб

...натаскивания устройства на трубу, Рычаг 13. имеет на конпе кольцо 25 и шарнирно на оси 26 соединен с ними. Планки 14 крепятся к опоре 27 корпуса двумя осями 28 и 29, удеркиваемыми от осевого перемещения шплинтами 30. Ось 28 оканчивается кольцом 31. При подземном ремонте используеъся трактор"подъемник 32 еПри бурении же скважин, когда алек тродвигатели и д.в.с. буровой установки 33 выключаются с целью обесаечения безопасности ведения работ, привод мьжет быть взят от стоящего на досзаточном расстоянии трактора-подъемника 32, причем в качестве ходового конца тале вого каната 34 используется его непо движный конец, при необходимости создания достаточной силы, оснащевный до полнительной талевой системой 35. Для фф Наведения устройстве на...

Номер патента: 979149

Опубликовано: 07.12.1982

Автор: Исмаилов

МПК: B29H 1/06

Метки: дивинилстирольного, каучука, процессом, сушки

...машину 3.Просачивающий через сетку лентоотливочной машины серум по трубопроводу4 возвращается в аппарат коагуляции1, а избыток его по трубопроводу 5вывоцится из производства. Из лентоотливочной машины лента каучука поступает на отжимные валки 6 для проведения отжима влаги из каучука,затем по транспортеру 7 .каучук поступает в многоходовую сушилку 8, тудаже по трубопроводу 9 подается горячий воздух. На выходе из сушилки каучук анализируется на содержание влаги при помощи анализатора 10. Индика-тор 11 определяет отклонение влажности от номинального значения. Выходной сигнал индикатора 11 поступает в камеру задания регулятора темпе ратуры 13, Датчик 12, регулятор 13и исполннтельный орган 16 образуютконтур регулирования температуры взоне...

Номер патента: 978298

Опубликовано: 30.11.1982

Авторы: Азимов, Исмаилов, Листенгартен, Маркарян, Низамов

МПК: H02M 7/515

Метки: высокочастотный, инвертор

...первичных обмоток),Высокочастотный инвертор работаетследующим образом. 986В случае соединения подвижного контакта двухпозиционного переключателя с катодом перезарядного тиристора и использования в качестве вентильного элемента диода при включении тиристора 2 происходит заряд коммутирующего конденсатора по цепи: плюс источника питания - зарядный тиристор 2 - обмотки б и 7 - конденсатор 12 - двухпозиционный .переключатель 13 - минус источника питания. Как в первичных, так и во вторичных обмотках наводятся ЭДС, причем к выводу 16 ЭДС будет прикладываться положительной полярностью, а к выводу 15 - отрицательной полярностью, соответственно ЭДС определенных полярностей будут и во вторичных обмотках 19 и 20 и выходных...

Номер патента: 975717

Опубликовано: 23.11.1982

Авторы: Абдуллаев, Исмаилов, Мамедов, Рустамов

МПК: C08C 3/00

Метки: дивинилстирольного, каучука, процесса, сушки

...латекса, подаваемого в аппараткоагуляции.На чертеже показана блок-схемасистемы регулирования, рвализуниаяописываемый способ,Схема содержит аппарат 1 коагуляции, трубопровод 2 латекса, лентоотливочную машину 3, отжимные валки 4,транспортеры 5 и 6, многоходовую сушилку 7, анализатор 8 влажностикаучуков, элементы 9 и 10. сравнения,анализатор 11 поверхностного натяжения латекса и регулятор 12 давленияЗ 0 отжимного валка.975717 формула изобретения Составитель В. Шуваловедактор Н. Рогулич Техред Л.Пекарь Корр С. Ш 27/39 Тираж 514 ИИПИ Государственного по делам изобретений 35, Москва, Ж, Раушс акаэ дписно омитета ССС открытийкая наб д иал ППП "Патен Ужгород, ул. Проектная, 4 Способ осуществляют следующим образом,В аппарат 1 коагуляции по...

Номер патента: 975716

Опубликовано: 23.11.1982

Авторы: Абдуллаев, Исмаилов

МПК: C08C 1/14

Метки: каучука, коагуляции, латекса, процесса, синтетического

...коагуляции дотех пор, пока рассогласование регу лятора 8 не равно нулю.При увеличении выходного сигналаэлемента 12 сравнения задание на регулирующий орган 9 увеличивается,что приводит к увеличению температуры в аппарате коагуляции, и наоборот.Таким образом, система осуществляет регулирование температуры в аппарате коагуляции по поверхностному натяжению латекса. Это позволяетподдерживать размер образующихся частиц на заданном значении, что способствует повышению прочности каучука наразрыв на 10 и уменьшает его потерина стоке сетки лентоотливочной машины на 15. Формула изобретения Способ автоматического регулирования процесса коагуляции латекса синтетического каучука, осуществляемогопри смешении в аппарате коагуляциилатекса с серной...

Номер патента: 975715

Опубликовано: 23.11.1982

Авторы: Абдуллаев, Галстян, Гашимов, Исмаилов

МПК: C08C 1/14

Метки: каучука, коагуляции, латекса, процесса, синтетического

...возвратном серуме, дополнительно корректируют расход электро ,лита в прямо пропорциональной зависимостии от величины рН реакционной массы при коагуляции.На чертеже представлена блок-схема системы регулирования процесса коа гуляции латекса синтетического каучука, реализуюцая предлагаемый способ.Система регулирования включает аппарат 1 коагуляции, трубопровод 2 латекса, трубопровод 3 электролита, сетку 4 лентоотливочной машины, трубопроводвозвратного серума, трубопровод б серумачувствительный элемент 7 расхода электролита, регулятор 8 расхода электролита, регулирующий орган 9, установленный на трубопроводе подачи электролита, анализатор 10 концентрации электролита в возвратном серуме, анализатор 11 для измерения величины рН реакционной...

Номер патента: 974555

Опубликовано: 15.11.1982

Авторы: Аллахвердов, Гуревич, Измайлов, Исмаилов, Казарова

МПК: H03K 3/284

Метки: ждущий, мультивибратор

...времязадвк- :ший конденсатор 4, цепь разряда время О9 эб 7Р8 9 ЭЬ 17о18 где 09 - напряжение нв ствбилитроне 9; эБ,Оэ 1 - напряжения нв эмиттерныхпереходах транзисторов 7 и17;Р,Р - сопротивления резисторов 8и 18.При идентичности характеристик транзисторов 7 и 17 и равенстве сопротивлений реэис торов 8 и 18 Л= 3 . Трвно эистор 11 открыт, напряжение нв его базе по отношению к общей шине питания равно опорному О,= Эо Р 1 . Падение напряжения нв эмиттерном резйсторе 13 Рддно "Э = о - ЦЭЬ 1,Транзистор 13 закрыт так как напряжение нв его базе по отношению к общей шине питания близко нулю.При подаче нв вход устройства импульса транзистор 1 закрывается, вызывая звпирвние транзистора 2, в свою очередь отсекающего через резистор 6 ток базы...
