H05F — Статическое электричество; источники природного электричества

Номер патента: 1075452

Опубликовано: 23.02.1984

Авторы: Максимов, Обух, Харитонов

МПК: H05F 3/00

Метки: жидкости, исследования, электризуемости

...электризуемости авиационных топлив, содержащий измерительный участок сИзолированной металлической трубкЕ 1, через которую прокачивается жидкость, при этом трубка присоецинается к измерительному прибору. Этот стенд позволяет изучать элек-, тризуемость различных жидкостей Я,Однако стенд представляет собой, 15 достаточно сложное сооружение с большими габаритами, что ограничивает его .применение.Наиболее близким .к предлагаемо- . му.является устройство для исследо вания электризуемости жидкостей, содержащее корпус для размещения в нем исследуемой жидкости, возбуждакщий элемент установленный внутри корпуса с возможностью вращения и 25 снабженный приводом, и блок измерений. Устройство являеТся значительно компактнее 2 .Сцнако известное...

Номер патента: 1091364

Опубликовано: 07.05.1984

Авторы: Гусев, Евменов, Мещеряков, Тулин, Харламов

МПК: H05F 3/04

Метки: зарядов, нейтрализатор, статического, электричества

...игольчатых разрядных электродов 3, укрепленных на внутренней стенке диэлектрического вкладыша 4, имеющего тараске форму сопла Лаваля, дополнительного источ - ника электронов, состоящего из диода с анодом 5 и оксидным подогреваемым катодом 6, подогреваемым при помощи нагревателя 7, вытягивающего электрода 8, высоковольтного источника 9 питания, имеющего на выходе постоянное и переменное напряжение различной величины, источника 10 сжатого газа (воздуха), реле 11 давления, реле 12 времени.Нейтрализатор работает в двух режимах: в первом - как взрывозащищенное электрооборудование в продувном исполнении и во втором - как невзрывозащищенное электрооборудование. В первом (взрывозащищенном) режиме нейтрализатор работает следующим образом.Объемная...

Номер патента: 1099420

Опубликовано: 23.06.1984

Авторы: Бубис, Живетин, Матков

МПК: H05F 3/04

Метки: зарядов, нейтрализатор, статического, электричества

...зарядов статического электричества, содержащий установленные в ряд коронирующие электроды-иглы, корпус и устройство очистки электродов от пыли, снабжен подпружиненной планкой, установленной в корпусе с возможностью продольного перемещения электроды закреплены на указанной планке, а устройство для очистки электродов от пыли выполнено в виде 55 механизма для встряхивания планки вдоль направления, параллельного планке. 1На фиг, 1 изображена конструктивная схема устройства; на фиг2 сечение А-А на фиг. 1.Нейтрализатор состоит из металлической планки 1 с электродами-иглами 2, которая может перемещаться в направляющих 3, заземленных призматических электродов 4, крепящихся к корпусу 5, выполненному из изоляционного материала. Планка...

Номер патента: 1100757

Опубликовано: 30.06.1984

Авторы: Гиль, Долгов, Катушкин

МПК: H05F 3/04

Метки: зарядов, нейтрализации, статического, электричества

...15 с шаровым электродом 11 удален от поверхности диска 4 на расстояние 20-30 мм, при этом потенциал вольтметра 13 равен нулю. После кратковременного запуска электродвигателя и последующей его полной остановки, электрод 11 посредством фиксатора 16 медленно опускается к наэлектризованной щетками йоверхностй диска 4 до наступления искрового разряда, электромагнитное излучение которого фиксируется датчиками 1. Полная энергия, выделяемая искровым, разрядом, определяется по известному значению электрической емкости отно- сительно земли предлагаемого устройства, по показаниям вольтметра 13 и фиксатора 16. После проведения из- мерений разрядный электрод 11 снова поднимается, а вольтметр 13 разряжается. Таким образом, показания...

Номер патента: 1103369

Опубликовано: 15.07.1984

Авторы: Верещагин, Коровин, Кууск, Макальский, Мирзабекян, Петухов, Смирнов, Сысоев, Швырев

МПК: H05F 1/00

Метки: генератор, электрогазодинамический

...сопла инжектора установлено перпендикулярно соплу источника выносящего газового потока, а его диаметр55где а, и с 1, скоростной напор струи соответственно источника выносящего газового потока и инжектора;ф И 3 - соответственно подвижность заряженных частиц и ток с инжектора;Чи 0 - соответственно скорость выносящего газового потока и диаметр сопла исто чн ика это го потока.Нй чертеже изображена с троства.Устройство состоит из инжектора 1 заряженных частиц, установленного на кольце 2, выполненного, например, в виде экрана 5 10 15 20 25 из проводящего материала, источника 3 выносящего заряженные частицы газового потока. На чертеже обозначены струя 4 инжектора заряженных частиц и струя 5 выносящего газового потока.Устройство работает...

Номер патента: 1103370

Опубликовано: 15.07.1984

Авторы: Антонов, Ватник, Воскресенский, Гефтер, Стысис

МПК: H05F 3/04

Метки: зарядов, нейтрализатор, статического, электричества

...установленные над нитенаправителями шпулярника 1, присоединенные к выводам регулируемого источника питания (на чертеже непоказан), Датчик 2 установлен в месте 3между общим нитенаправителем и барабаном, на который наматываются нити 4. Источник питания выполнен в виде источникапеременного напряжения, а датчик - в виде устройства для измерения абсолютнойвеличины заряда с определенным порогомсрабатывания.Нейтрализатор работает следующим образом.Одновременно с пуском машины включается датчик 2 и на его выходе, независимоот знака заряда нитей 4, появляется сигнал,пропорциональный уровню электризациинитей на выходе шпулярника 1, Если этотуровень мал и не превышает установленногозначения, пороговая схема не срабатывает:на вход источника...

Номер патента: 1106029

Опубликовано: 30.07.1984

Авторы: Бабиев, Герасимов, Серебренников

МПК: H05F 3/04

Метки: зарядов, нейтрализации, статического, электричества

...работы с нефтяной или газовой фонтанирующей струей, истекающей из открытого конца трубы.Цель достигается тем, что согласно способу нейтрализации зарядов стати ческого электричества в потоке вещества путем введения в этот поток заземленных коронирующих электродов, введение электродов в струю осуществляют двумя группами у конца трубы, 50 первую группу электродов перемещают вдоль струи и устанавливают на расстоянии (15-25)й ат конца трубы, где Й - диаметр трубы, затем вторую группу электродов перемещают вдоль 55 струи в промежутке между концом трубы и первой группой электродов возвратно-поступательно .с периодом, не 029 1превышающим времени зарядки струи в укаэанном промежутке.На чертеже представлена схема уст"Эроиства для реализации...

Номер патента: 1108622

Опубликовано: 15.08.1984

Автор: Михайлов

МПК: H05F 3/00

Метки: анализатор, грозозащиты

...соединенных конденсатора, диода и опорного диода с напряжениемстабилизации, равным модельному значению напряжения начала коронирования,проводов линии электропередачи, приэтом свободная обкладка конденсаторадополнительной цепочки присоединенак одной из точек соединения индуктивностей модели линии электропередачи, а свободный электрод опорногодиода - к общей шине, емкость конденсатора дополнительной цепочкиудовлетворяет условию60 ьгде а. и С - соответственно среднеедозначение изменения при коронировании Г" крутизны приведенной вольткулоновой характеристики и емкость проводов линии электропередачи.На фиг. 1 изображена схема предлагаемого устройства, на фиг, 2 - вольткулоновая характеристика проводов ЛЭП.Анализатор содержит модель...

Номер патента: 1112584

Опубликовано: 07.09.1984

Автор: Орел

МПК: H05F 1/00

Метки: веществ, электризуемости

...светонепроницаемую камеру с расположенными 45 в ней измерительным зондом для трибоэлектризации исследуемых веществ и светоприемным блоком, и блок ре- гистрации, вход которого соединен с выходом светоприемного блока, ра-. 50 бочая поверхность измерительного зонда выполнена с покрытием из люминофора.На фиг. 1 и 2 представлены возможные варианты реализации устройства. 55Устройство по первому варианту (фиг. 1) содержит светонепроницаемую камеру 1, в которой установлены светоприемный блок 2, соединенный с входом блока 3 регистрации, измерительный зонд 4, изготовленный, например,из пластмассы марки К"46 с люминоформным наполнителем ФКП-ОЗ-К, также установлен внутри камеры и механически соединен с электродвигателем 5, исследуемое...

Номер патента: 1120497

Опубликовано: 23.10.1984

Автор: Попов

МПК: H05F 3/02

Метки: зарядов, отвода, статического, электричества

...является устройство отвода зарядов статического электричества, со С держащее цепь заземления, токоограничивающий элемент, один вывод которого присоединен к защищаемому объекту, а другой - к цепи заземле" ноя Я.25Однако известное устройство обладает невысокой эффективностью и ограниченными функциональными возможностями из"за наличия гальванической связи между токоограннчивавщнм элементом и землей.Цель изобретения - повышение эффективности и расширение функциональ 1- ных возможностей устройства. суказанная цель достигается тем, Э 5 что устройство отвода зарядов ста" тического электричества, содержащее цепь заземления, токоограиичивающий элемент, один вывод которого присоединен к защищаемому объекту, а дру" 4 гой - к цепи...

Номер патента: 1132373

Опубликовано: 30.12.1984

Авторы: Гиль, Долгов

МПК: H05F 1/00

Метки: датчик, дисперсных, зарядов, индукционный, системах, статического, электричества

...электродвнжущие силь. При этом индуцируемые:электромагнитным излучением электродвижущие силы во вторичных катушках3 и 5 во много раз меньше, так какколичество витков вторичньж катушеквыбрано много меньшим количества витков первичных катушек. В случае замкнутой цепи вторичных катушек 3 и 5выключателя 9 вследствие электромагнитной связи между катушками, осуществляемой посредством ферритовогостержня 1, во вторичных катушкахвозникает результирующий импульс тока выходного сигнала с двух катушечных групп, а при наличии разомкнутойцепи - только с первой катушечнойгруппы из катушек 2 н 3,При расположении оси стержня 1 по направлению наибольшего ослабления плотности электромагнитного излучения наэлектризованных материалов (радиальному...

Номер патента: 1133698

Опубликовано: 07.01.1985

Авторы: Ватник, Гефтер, Стысис, Ходун

МПК: H05F 3/04

Метки: зарядов, нейтрализатор, статического, электричества

...при сохранении массы и габаритов трансформатора.Цель достигается тем, что нейтрализатор зарядов статического электричества, содержащий генератор высокочастотного напряжения, трансформатор, первичная обмотка которого присоединена к выводам указанного генератора, детектор, присоединенный к выводам основной вторичной обмотки трансформатора,. и разрядник, присоединенный к детектору, снабжен модулятором и дополнительной цепочкой в виде диода, зашунтированного резистороь, а трансформатор выполнен с дополнительной вторичной обмоткой, 50 при этом разрядник присоединен к детектору через последовательно соединенные дополнительную цепочку и дополнительную вторичную обмотку трансформатора. 55На чертеже приведена блок-схема предложенного...

Номер патента: 1137591

Опубликовано: 30.01.1985

Автор: Матуолис

МПК: H05F 1/00

Метки: неметаллических, электризуемости

...проскальзывании,Цель изобретения - повышение точности определения электризуемостиза счет исключения проскальзываниякорпуса и контртела,Поставленная цель достигается тем,что в устройстве для определенияэлектризуемости неметаллических мате"риалов, содержащем возбуждающий элемент, выполненный в виде цилиндрического корпуса с обкладкой-контртелом и узлом крепления контртела ккорпусу, установленный с возможностью.относительного перемещения его поповерхности исследуемого образца ивращения вокруг оси корпуса, корпусвыполнен с продольным клиновидным вырезом, а узел крепления выполнен в виде клинообразного сегмента с зубчатыми выступами на боковых поверхностях,установленного с воэможностью радиального перемещения относительно корпуса...

Номер патента: 1137592

Опубликовано: 30.01.1985

Авторы: Грач, Мезгин

МПК: H05F 3/02

Метки: грозовых, защиты, кабелей, подземных, разрядов

...путемих экранирования различными токопро Оводящими элементами 1.Однако эти устройства не обеспечивают высокой надежности защиты.Наиболее близким к предлагаемомуявляется устройство для защиты подземных кабелей от грозовых разрядов,содержащее заземленные проводящиеэкранирующие элементы, расположенныев слое грунта между кабелем и поверхностью земли, в котором указанные 20проводящие элементы выполнены в видетросов 2 .Это устройство также не обеспечивает высокой надежности грозозащитыиз-за того, что тросы не дают возможности полностью отражать волныперенапряжения, возникающие в грунте, например, при разряде молнии.Цель изобретения - повьппение надежности грозозащиты за счет снижения перенапряжения на кабеле,Поставленная цель достигается...

Номер патента: 1148130

Опубликовано: 30.03.1985

Авторы: Лерман, Цецегов

МПК: H05F 3/02

Метки: антистатический, браслет

...второй контактной40токопроводящей пластиной, котораячерез второй резистор и индикаторсоединена с заземляющим элементом,при этом контактные пластины установлены в корпусе изолированно другот друга.На чертеже представлена схемаустройства.Устройство состоит иэ двух контактных пластин 1 и 2, которые 130 2изолированы друг от друга., Одна из пластин заземлена через резистор 3, а вторая - через резистор 4 и индикатор 5; Позицией 6 условно обозначено суммарное сопротивление между пластинами, надетыми на руку оператора. Индикатор настраивается на срабатывание при превышении сопротивления всей цепи свыше 10 Ом.Браслет работает следующим образом.Если браслет надет на руку оператора, то получается замкнутая электрическая цепь: земля - резистор...

Номер патента: 1148131

Опубликовано: 30.03.1985

Авторы: Кожевников, Чеканов, Янтовский

МПК: H05F 3/02

Метки: зарядов, отвода, электростатических

...а второй снабжен клеммойдля подключения к объекту, междуэлектродами размещена проводящаячастицы 2 3.Однако это устройство не обладает высокой эффективностью из-задискретного характера переноса зарядов и ограниченности переносимогозаряда.Цель изобретения - повышение эффективности отвода зарядов за счет30обеспечения непрерывности работы.Поставленная цель достигаетсятем, что устройство для отводаэлектростатических зарядов, содержащеедиэлектрический корпус, два электро" 3да, между которыми находится жидкость, при этом один из электродовэаземлен, а второй снабжен клеммойдля подключения к объекту, снабженоисточником магнитного поля с направлением силовых линий, пересекающихрабочие поверхности электродов, расположенным у...

Номер патента: 1167764

Опубликовано: 15.07.1985

Авторы: Иванов, Шушкевич

МПК: H05F 3/04

Метки: зарядов, нейтрализатор, статического, электричества

...пыли.Наиболее близким к предложенному является нейтрализатор зарядов статического электричества, содержащий установленные в ряд ца обгцем основании коронирующие электроды, в котором последние имеют одинаковую длину 2. Известный нейтрализатор также не обладает высокой эффективностью при длительной работе из-за загрязнения электродов налипающими на них частицами.Целью изобретения является повышение эффективности нейтрализации при длительной работе за счет снижения влияния загряз пения электродов. Цель достигается тем, что в цейтрализаторе зарядов статического электричества, содержащем установленные в ряд на об- З 5 щем основании коронирующие электроды, одна группа электродов выполнена с меньшей длиной, чем остальные, при этом...

Номер патента: 1176458

Опубликовано: 30.08.1985

Автор: Захарян

МПК: H05F 3/00

Метки: зарядов, нейтрализатор, статического, электричества

...при разработке устройств для нейтрализации зарядов на поверхности твердых, жидких и сыпучих материалов.Целью изобретения является повышение эффективности нейтрализации зарядов статического электричества за счет учета при регулировании утеч" ки зарядов на заземленный электрод генератора нейтрализующих зарядов и реализации следующих признаков: нейтрализатор снабжен датчиком токов через электроды и дополнительным блоком управления, при этом выводы указанных датчиков токов через электроды присоединены к входу дополнительного блока управления, а выход последнего соединен с входом блока управления источником постоянного тока. Кроме того, дополнительный блок управления выполнен в виде двухканального преобразователя, изменяющего знак...

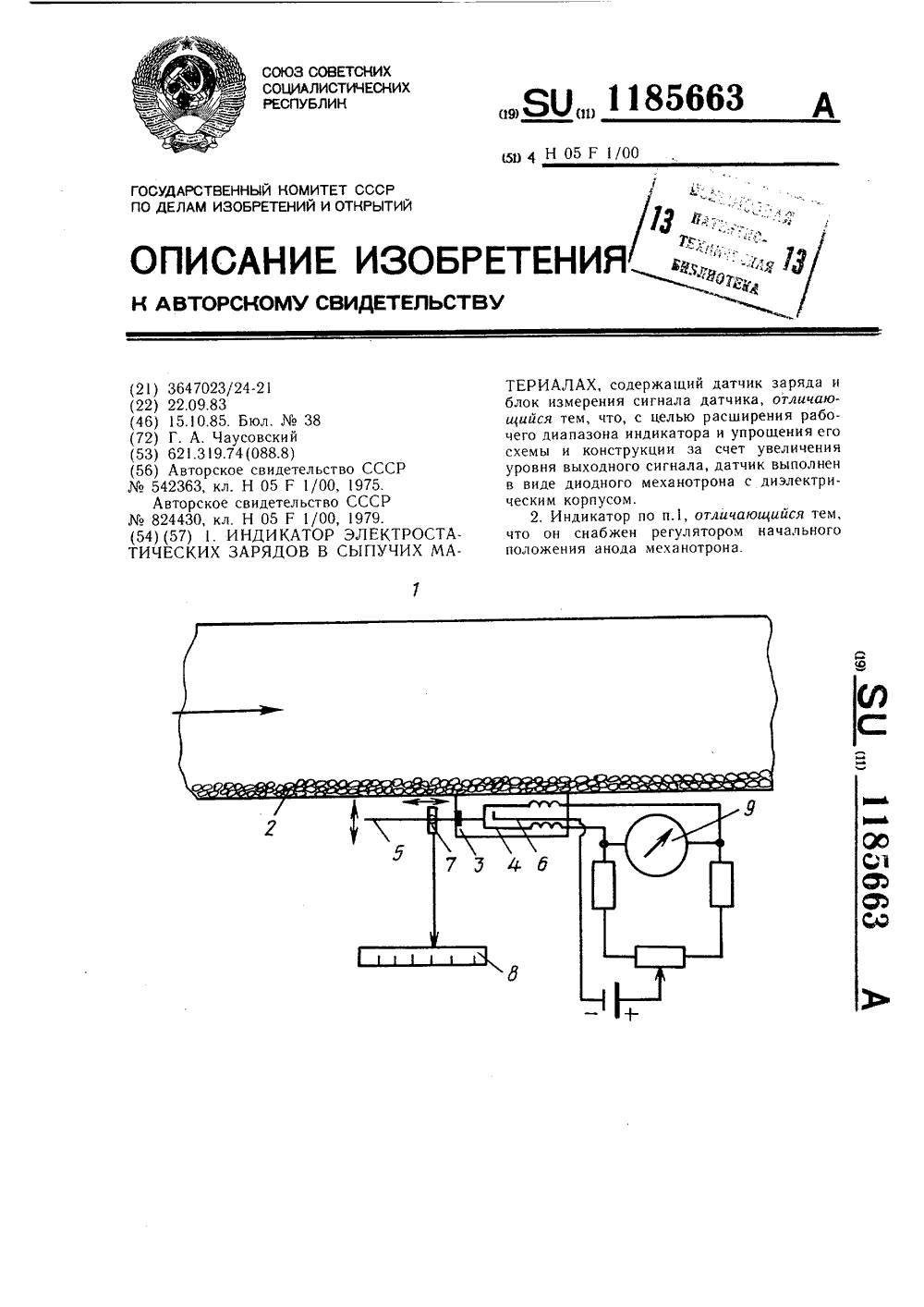

Номер патента: 1185663

Опубликовано: 15.10.1985

Автор: Чаусовский

МПК: H05F 1/00

Метки: зарядов, индикатор, материалах, сыпучих, электростатических

...схему.Устройство работает следующим образом.Частицы анализируемого сыпучего материала 2 в процессе транспортировки его по трубопроводу 1 в результате естественного соударения их между собой и со стенками трубопровода 1 приобретают заряд статического электричества. При этом чем меньше частицы, ниже электропроводность частиц и стенок трубопровода 1, меньше относительная влажность воздуха, интенсивнее взаимодействие и больше площади контакта при соударениях частиц между собой и со стенками трубопровода 1, тем интенсивнее электризация, а соответственно и рост напряженности электростатического поля в толще транспортируемого материала 2, Возникновение (генерирование) и возрастание 5 10 15 20 25 30 35 40 напряженности электростатического...

Номер патента: 1188915

Опубликовано: 30.10.1985

Авторы: Воеводин, Воробьев, Корнеев, Тубольцев

МПК: H05F 3/02

Метки: жидкости, зарядов, нейтрализатор, статического, электричества

...20,.с,ановлены на торце патрубка парал:1 ельно его оси остриями к меньшемуоснованию пирамиды, а пластинчатыеэлектроды расположены на этом основании против заостренных электродов 25и электрически изолированы от меньшего основания пирамиды и обращены рабочими кромками к заостренным электродам.На чертеже изображен предлагаемый нейтралиэатор,Нейтрализатор содержит патрубок 1для подачи жидкости, металлическийзаземленный плоский экран 2, заземленную насадку 3 с днищем 4, пластин.35чатые 5 и заостренные 6 электроды,причем заостренные электроды установлены на изоляторе 7.Патрубок 1 устанавливается на конце трубы для подачи жидкости в бак.На патрубке закреплен металлическийэкран 2. Насадка 3 может. быть врезана в днище бака или закреплена...

Номер патента: 1191002

Опубликовано: 07.11.1985

Авторы: Жан, Ролан

МПК: H05F 3/04

Метки: аппаратов, зарядов, летательных, рассеяния, электрических

...- 15 то же, второй вариант исполнения.Устройство содержит корпус 1, стержень 2 из однородного резистивного материала, разрядный элемент 3, .обтекатель 4, кожух 5. Разрядный 20 элемент выполнен с острой кромкой 6 (фиг. 1). Устройство по второму варианту состоит из корпуса 7, резистивного стержня 8, разрядного элемента 9 с острой кромкой 10.Разрядные элементы 3 (фиг. 1) и 9 (фиг. 2) электрически соединены с резистивными стержнями 2. (фиг. 1) и 8 (фиг. 2), которые, в свою очередь, электрически соединены с корпусом летательного аппарата. Острая кромка 3 (фиг. 1) и 10 (фиг. 2) разрядных элементов расположена на максимальном удалении от оси стержня по сравнению с остальными открытыми участками разрядных элементов, при этом диаметры острых...

Номер патента: 1195487

Опубликовано: 30.11.1985

Авторы: Воронин, Мураков, Спиридонов

МПК: B05B 5/00, H05F 3/00

Метки: воздуха, ионизации

...человека, способнойпродуцировать около 10000 ион/смлегкихионов,П р и м е р. Проводили ионизациюувлажненного воздуха, при которомводу подвергали обработке постояннымтоком в электрохимическом активаторе,у которого проточной является катодная камера. Непроточную анодную камеру заполняли, например, 0,5-1 Ж-нымраствором гидрокарбоната натрия(питьевая сода) и отделяли от проточной камеры хатионообменной мем"браной МК=40. В качестве анода и катода применяли пластинчатые электроды,выполненные из титана, покрытого платиной 8-0,015 мм. Через электродыпропускали постоянный ток, величина 30которого зависит от расхода жидкостина доувлажнение и обеспечение необходимого ОВП, причем при многократном пропускании через приэлектроднуюзону воды в...

Номер патента: 1195488

Опубликовано: 30.11.1985

Авторы: Бобров, Денисов, Метенин, Самойлов, Черепанов

МПК: F04F 5/42, H05F 3/00

Метки: газов, эжекции

...камеру, сопло тангенциального подвода Огазов в камеру и выходное сопло,установленные со стороны одного изторцов камеры,Целью изобретения является повышение концентрации ионов в струена выходе из устройства за счетионизации газа в камере.В предлагаемом устройстве камеравыполнена с металлической. заглушкой,установленной на свободном ее торце, 20а стенки камеры выполнены из диэлектрического материала.На чертеже представлена конструк.тивная схема устройства.Предлагаемое устройство состоит 25из вихревой камеры 1, сопла 2 тангенциального подвода газа, заглушки 3, выходного сопла 4.Сопло 2 тангенциального подводагаза в камеру и выходное сопло 4установлены у одного из торцовкамеры 1, а заглушка 3 - у второгоее торца, Стенки камеры 1...

Номер патента: 1205319

Опубликовано: 15.01.1986

Авторы: Егоров, Позигун, Суслов

МПК: G01N 27/62, H05F 1/00

Метки: газовых, ионов, концентрации, подвижности

...в ней электродами основного измерительного конденсатора, металлический полый цилиндр, установленный у оси конденсатора, механизм выдвижения цилиндра из межэлектродного промежутка. Цель изобретения - повьпнение точности измерений эа счет снижения влияния изменения емкости измеритель ного конденсатора при перемещении цилиндра из межэлектродного прО- межутка на результат измерений.Поставленная цель достигается тем, что устройство дляизмерения концентрации иподвнжности газовыхионов снабжено идентичнымиосновным идополнительным конденсаторамии металлическим цилиндром, при этом дополнительный конденсатор электрически соединен параллельно основному, электроды цополнительного конденсатора расположены в тех же плоскостях что и электроды...

Номер патента: 1205320

Опубликовано: 15.01.1986

Авторы: Баскаев, Каримов, Князев, Лаврентьев, Сидякин, Цой

МПК: H05F 3/02

Метки: диэлектризации, полимерных

...изобретения - повышение эффективности деэлектризации эа счет уменьшения количества остаточных зарядов на материалах после обработки.На чертеже схематически изображена зависимость величины заряда на пленке ПИот времени обработки предлагаемым способом.П р и м е р 1. Промышленную полиимидную пленку марки ПЬимеющую в исходном состоянии заряд, созданный на динамическом конденсаторе потенциал 50 мВ, погруожают в воду при 96-98 С и выдерживают при этой температуре или при кипячении в течение 10-100 ч. Через каждые 10 ч пленку извлекают из воды, сушат на воздухе до достижения исходной масел, после чего измеряют величину заряда, Результаты измерений, приведенные на фиг, 1 свидетельствуют о том, что значительное изменение заряда...

Номер патента: 1206975

Опубликовано: 23.01.1986

Авторы: Бородин, Киселев

МПК: H05F 3/00

Метки: меток, нанесения, электростатических

...появление электрического п 1)обоя между записывающими электротами 2 и 3 и обеспечитзает сущесгвтп)ание нредпробойного режима,Этот режим характерен тем что БЛЯЧЯЛЬЫй МОМЕНТ ПОЯ 1 тГЛЕ 1 И 5 ВЫСОКО=БОЛЬТНОт.О ИМ)1 УЛ,с Д Ко 7 а Ч БИЭ 1 ЕКТ-.р)гческой прокладке 7 объемньЙ электРГЧЕт)КИЙ ЗЯРЯД ОТС 7 ТСТБ "7 ЕТ )ттЗЖ/15 т втт)т 11 т)1 Бдющикти электродами 2 и 3 Бстжн 11)ОИСХОДИТ От. РЯНИЧСННЫЙ ИСКРОБОЙ1)Кроразряд, длитет 1 ьность которого С ГР Я 1 т 1 ЧЕ НЯ ЭЛЕКТРОДИНЯМИЧЭСКСй ПОС- тт)Я:ттОЙ т. ВРС;.:ЕНИ ЗЯРЯДКИ ДИЭЛЕКТРИт)т)ской прокладки. В цизлектрической проктадке 7 за это время образуется сбьемн.1 Й заряд. создается внутренняя напряженность электрического поля, превышакпцая пороговый уровень Еп и вместе с тем уменьшается электричт сеое...

Номер патента: 1206976

Опубликовано: 23.01.1986

Авторы: Баскаков, Гусев, Матвеев, Новиков

МПК: H05F 3/02

Метки: зарядов, нейтрализатор, статического, электричества

...является повышение универсальности нейтрализатора за счет возможности регулирования площади контакта электродас обрабатываемым материалом.На чертеже представлена конструктивная схема электрода с держателем.Устройство состоит из рабочегоэлемента пористого тела 1 в видеФитиля, пропитанного проводящимсоставом и армированного упругойплоской металлической лентой 2, барабана 3, корпуса 4 с прорезью 5.Кроме того, устройство содержит вал6 для крепления электрода на оборудовании,Рабочий элемент намотан на держатель электрода - барабан 3, установленный в корпусе 4. Держателиэлектрода (один или несколько) устанавливаются на валу 6, закрепленномна оборудовании с обрабатываемымматериалом таким образом, что конецрабочего элемента расположен...

Номер патента: 1208610

Опубликовано: 30.01.1986

Авторы: Бурзиев, Газарян, Гулиев, Гусейнов, Кулиев, Курбанов, Мирзоев, Шахтахтинский

МПК: H05F 3/00

Метки: зарядов, зоны, ионизации, материал, нейтрализатора, регистрирующий, статического, электричества

...статического электричества, содержащий основу и чувствительное вещество, выполнен в видеполимерной композиции, основу которой составляет полимерное связующее,а в качестве чувствительного вещества и наполнителя полимера выбран порошок титаната бария, при этом последний составляет 40-607 от объемасмеси полимерного связующего и наполнителя.На чертеже представлена схема 50устройства для определения зон иони- .зации.Устройство состоит из плоскогоэлектрода 1, на котором размещаютрегистрирующий материал 2. На небольшом расстоянии ( ф 10 мм) от плоского электрода располагают иглы 3нейтрализатора,Устройство работает следующим образом.Регистрирующий материал размещают на электроде 1. Затем подают напряжение между иглами 3 нейтрализатора и...

Номер патента: 1228308

Опубликовано: 30.04.1986

Авторы: Митрофанов, Огурцов, Соломенцев

МПК: H05F 3/00

Метки: зарядов, нейтрализатор, статического, электричества

...113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие г.ужгород, ул,Проектная, 4 Изобретение относит я к технике борьбы с вредными проявлениями статического электричества и может быть использовано при разработке устройств для нейтрализации статического электричества на бумажных лентах и отдельных листах в полиграфической и других отраслях промыпшенности.Цель изобретения - повышение эффективности нейтрализации зарядов статического электричества путем увеличения времени обработки материала.На чертеже представлена схема одного из возможных вариантов реализации предлагаемого устройства,Устройство содержит транспортер 1,электроды 2 и 3.Электроды могут быть выполнены изметаллической фольги и наклеены нарабочую...

Номер патента: 1228309

Опубликовано: 30.04.1986

Авторы: Моровщик, Соур, Толстов, Трубин, Тютюнюк, Чулин, Швецов

МПК: H05F 3/02

Метки: заземления, оборудования, соединительное

...провода (не показан)и его соединения с металлическойчастью рычага с которой соединенконтактный стержень, На чертеже показана также металлическая пластинка 17, расположенная на заземленномоборудовании.Устройство работает следующим образом.Чтобы наложить заземление, например, на прибывшую к месту слива-налива ЛВЖ автоцистерну, оператор беретклешевой зажим, соединенный заземляющим проводом с заземлителем, и сжимает в руке ручки 4 рычагов 1 дораскрытия губок и образования зазорамежду рабочими поверхностями 12, достаточно для того, чтобы надвинутьклещевой зажим на металлическую пластинку 17, являющуюся контактной деталью заземляемой автоцистерны. Притаком положении втулка 14 с перегородкой 10 отжата от плеча 5 пружиной 15, и дно...
