Способ передачи телевизионных сигналов
Номер патента: 115585
Опубликовано: 01.01.1958
МПК: H04N 7/42
Метки: передачи, сигналов, телевизионных
...3. Импульсный продифференцировапный сигнал в блоке 1 преобразуется в униполярные импульсы, которые вместе с квантованным сигналом поступают в блок б, на выходе которого получаются импульсы, расстояния между которыми соответствуют персходам от одного амплитудного уровня квантования к другому, а амплитуды соответствуют уровням квантованного видеосигнала ча участке, непосредственно следующем за импульсами, Эпюры напряжений на выходе блоков 1 - а показаны на эпюрах а - д (фиг. 2) Сигнал с выхода блока б поступает на генератор б и излучается в эфир, На приемном конце сигналы, поступившие из антенны после усиления в тракте 7 (УВЧ и УПЧ), детектируются блоком 8 и подаются на селектор но длительности или в простейшем случае на...
Устройство для приема сигналов изображения и звукового сопровождения телевидения
Номер патента: 288028
Опубликовано: 01.01.1970
Авторы: Березин, Коробков, Палицкий, Петров, Хоробрых, Цирлин, Шестаков
МПК: H04N 7/42, H04N 7/48
Метки: звукового, изображения, приема, сигналов, сопровождения, телевидения
...пассивной регенерации используется синхросмесь, снимаемая с одного из выходов селектора 3, а при активной регенерации - сицхросмесь, снимаемая с выхода телевизионного синхрогенератора 6, работающего в ведомом режиме и управляемого сигналом с одного из выходов селектора.Совмещенный телевизионный сигнал с выхода устройства 2 восстановления постоянной составляющей подается на электронный ключ 7, находящийся в закрытом состоянии и открываемый на время прохождения импульсов звукового канала импульсной последовательностью, управляющей работой электронного ключа 4. При работе с ШИМ импульсы звукового канала с выхода электронного ключа 7 поступают на усилитель 8 и далее на оптимальный фильтр 9 нижних частот (ОФНЧ), служащий для повышения...
Устройство формирования сигнала отсчета для дифференциального кодера изображений
Номер патента: 906033
Опубликовано: 15.02.1982
Автор: Сергеев
МПК: H04N 7/42
Метки: дифференциального, изображений, кодера, отсчета, сигнала, формирования
...блоки9-20 вычисления модуля разности сигналов соответственно; первый, второй,третий,и четвертый сумматоры 21,22, 23 и 24 соответственно: блок 25сравнения, четыре ключевых элемента 26, 27, 28 и 29.Устройство работает следующимобразом,На вход первого блока задержки 1поступают отсЧеты видеосигнала. Свыходов всех блоков задержки 1 - 8снимаются значения отсчетов, задержанные соответственно на один такт,на (М) такт, на М тактов, на(2 И+1) такт. Пусть изображение задано квадратной сеткой отсчетов з(в,п),где в - номер отсчета в строке(по строкам) и выполнения Функциональных преобразований,в блоках9-20 на выходе первого сумматора 21имеет сигналУ 1з(в+1) и - 1) з(в)п - 1) ++з(й, и -1)-з(в, и)1 (1)на выходе второго сумматора 22у=з (в),п...

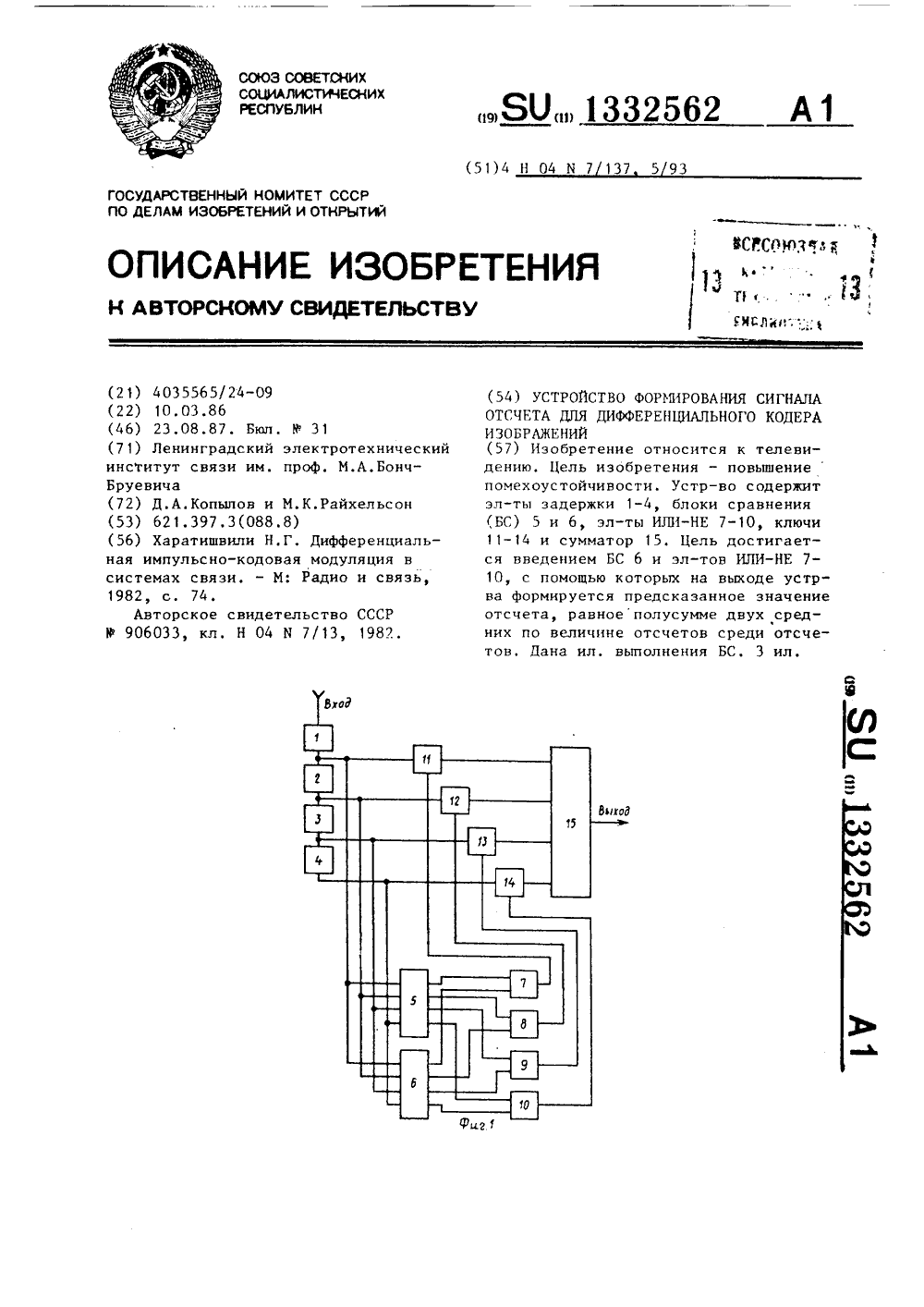

Устройство формирования сигнала отсчета для дифференциального кодера изображений
Номер патента: 1332562
Опубликовано: 23.08.1987
Авторы: Копылов, Райхельсон
МПК: H04N 5/93, H04N 7/30, H04N 7/42 ...
Метки: дифференциального, изображений, кодера, отсчета, сигнала, формирования
...соответственно на 1такт дискретизации, на 2 такта, на(М) тактов и на М тактов. Такимобразом, на выходах первого - четвертого элементов 1-4 задержки присутствуют значения отсчетов соответственно Ят,п); 8(т,п); Б(оп+1,и) иЯ(гп,п) (фиг. 2),Первый блок 5 сравнения вырабатывает сигнал логической единицы на 55 том из выходов, номер которого соответствует номеру входа, на котором присутствует минимальное значение сигнала, На остальных выходах первый 562 2блок 5 сравнения формирует сигнал ло-гического нуля.Второй блок 6 сравнения формируетсигнал логической единицы на том извыходов, номер которого соответствует номеру входа, на котором присутствует максимальное значение сигнала. На остальных выходах второй блок 6 сравнения формирует...
Дифференциальный импульсный кодер телевизионного сигнала
Номер патента: 1481900
Опубликовано: 23.05.1989
МПК: H03M 3/04, H03M 7/30, H04N 7/42 ...
Метки: дифференциальный, импульсный, кодер, сигнала, телевизионного
...15, представляющий собой параллельно-последовательный регистр, подаются частоты й /4 и канальная частота Е с которой в последовательном коде с выхода блока 15 считывается выходное кодовое слово.Кодер работает следующцм образом.В АЦП 1 исходньп аналоговый сигнал преобразуется в цифровой поток например, по методу ИКМ, В блоке 2 памяти благодаря задержкам цифрового потока создается ряд цифровых потоков, каждый из которых соответствует одному из элементов много элементной апертуры - группы соседних элементов ТВ-изображения. В блоке 3 значение яркости каждого из элементов апертуры умножается на весовойкоэффициент 1/и, где и - число одновременно кодируемых элементов. После умножения элементы апертуры одновременно поступают в первый сумматор...
Устройство передачи телевизионного сигнала
Номер патента: 1570028
Опубликовано: 07.06.1990
Авторы: Векуа, Гвинджилия, Кобахидзе, Харатишвили
МПК: H04N 7/42
Метки: передачи, сигнала, телевизионного
...О, Второй 14 и третий 18 элементы задержки работают аналогично первому элементу 7 задержки.На приемной стороне устройства (фиг, 2) в блоке 31 сравнения проис,ходит сравнение в моменты, соответствующие контрольным точкам принятой контрольной информации (номера той зоны квантования, в которой находится предпоследний элемент блока на пере дающей стороне и номера той эоны квантования, в которой находится предпоследний элемент блока на приемной стороне устройства) . Сравнение в ос - тальные моменты времени не происходит, что обеспечивается подачей на стробирующий вход блока 31 сравнения импульсов соответствующей длительности с второго формирователя 35 управляющих импульсовВ случае отсутствия ошибок при.передаче данной группы элементов эти...
