H04L 27/12 — схемы модуляторов; схемы трансмиттеров

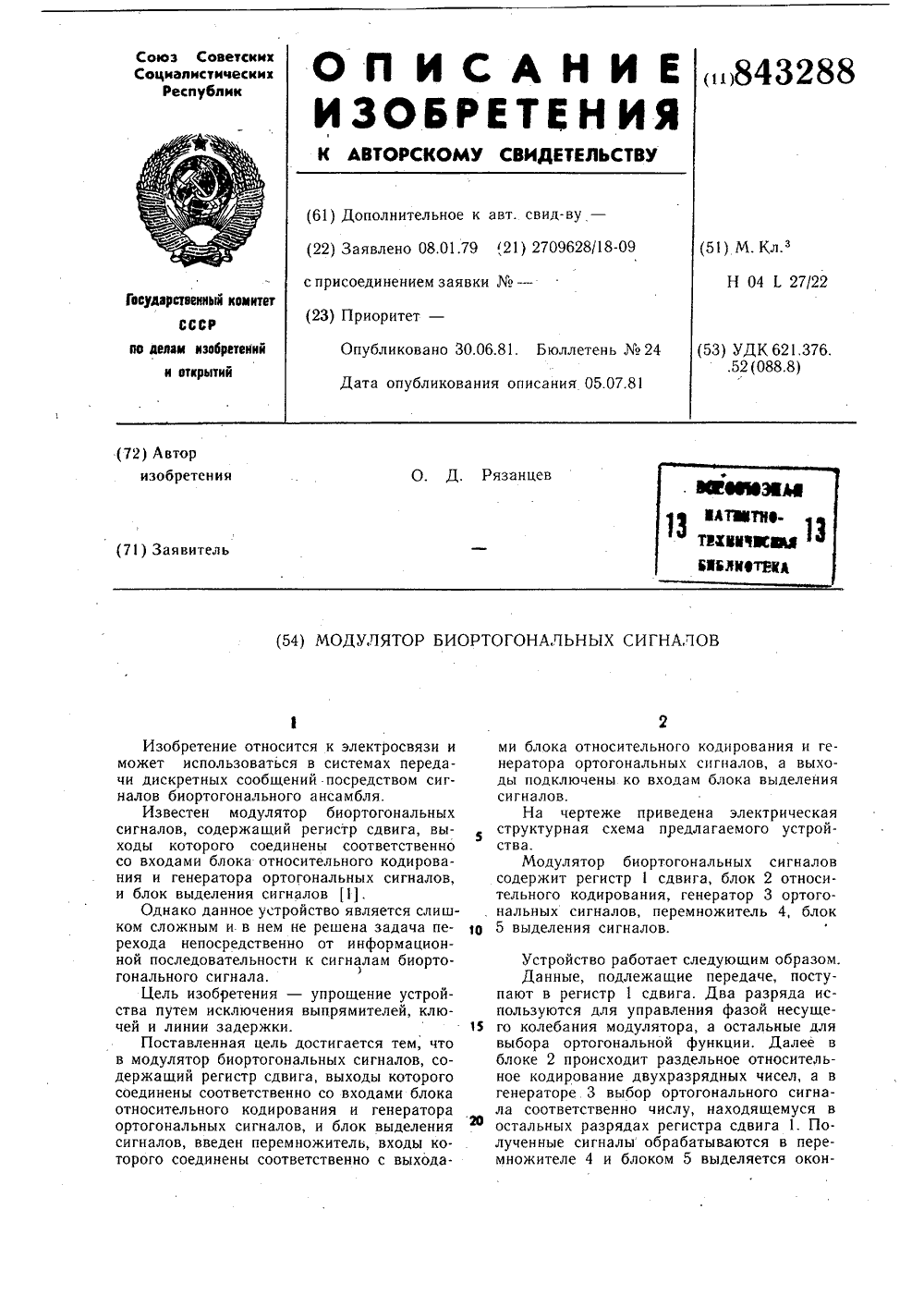

Номер патента: 843288

Опубликовано: 30.06.1981

Автор: Рязанцев

МПК: H04L 27/12

Метки: биортогональных, модулятор, сигналов

...и генератора ортогональных сигналов, и блок выделения сигналов 11.Однако данное устройство является слишком сложным и. в нем не решена задача перехода непосредственно от информационной последовательности к сигналам биортогонального сигнала.Цель изобретения - упрощение устройства путем исключения выпрямителей, ключей и линии задержки.Поставленная цель достигается тем, что в модулятор биортогональных сигналов, содержащий регистр сдвига, выходы которого соединены соответственно со входами блока относительного кодирования и генератора ортогональных сигналов, и блок выделения сигналов, введен перемножителв, входы которого соединены соответственно с выходатносительного кодирования и гертогональных сигналов, а выхоены ко входам блока...

Номер патента: 853817

Опубликовано: 07.08.1981

Авторы: Крымский, Семенычев

МПК: H04L 27/12

Метки: манипулятор, частотный

...с выхода ограничителя 12, так что перепадам 35 сигнала ограничителя соответствуют положительные перепады импульсного сигнала удвои. теля 1. Сигнал с удвоителя частоты поступа. ет на синхронизатор 2, на вход которого поступает сигнал информации. На выходе син хрониэатора формируется потенциальный сигнал, момент изменения которого совладает с отрицательными перепадами импульсного сигнала с удвоителя частоты 1, т.е. с момента. ми, когда амплитуца огибающей сигнала на 45выходе сумматора 7 либо сумматора 8 равна нулю,4причем на первый вход вентиля 16 непосредственно, а на первый вход вентиля 15 через инвертор 10. При этом на выходе вентиля 16 формируются импульсы в моменты изменения сигнала информации, совпадающие с прямой фазой сигнала с...

Номер патента: 902298

Опубликовано: 30.01.1982

Авторы: Беляев, Муравьев

МПК: H04L 27/12

Метки: непрерывной, сигнала, фазой, формирования, частотноманипулированного

...канала подключен выход второго 1 О фазовращателя, введены последовательно соединенные умножитель частоты и третий Фазовращатель выход которого подключен к второму входу первого перемножителя первого канала и к вхо ду второго фазовращателя, причем вход умножителя частоты соединен с выходом делителя частоты.На чертеже представлена структурная электрическая схема предлагаемо о го устройства. Устройство содержит генератор 1 символьной частоты, коммутатор 2, блоки 3 и 4 кодирования, перемножители 5, 6, 7 и 8, сумматор 9, по лосовой фильтр 1 О делитель 11 частоты, умножитель 12 частоты, фазовращатели 13, 14 и 15.Устройство работает следующим образом. ты , , а именно, если знаки совпадают, то выходной сигнал имеет частоту1т + - , а если они...

Номер патента: 902299

Опубликовано: 30.01.1982

Авторы: Куликов, Манцевич, Мещеряков, Рыжов, Харлачев, Юрков

МПК: H04L 27/12

Метки: информации, манипуляцией, передачи, частотной

...4 прямоугольных импульсов, преобразователь 5 частоты, триггер 6, формирователь 7 управляющего сигнала и фазовый о модулятор 8.Устройство работает следующим образом.С выхода синтезатора 3 частоты на вход фазового дискриминатора 2 поступа ют высокочастотные колебания и(фиг. 2 а и б), На выходе фазового дйскриминатора 2 образуется напряжение (фиг. 2 в), нули которого соответствуют моментам совпадения нулевых фаз ВЧ ко-щ лебаний и. Из напряжения фиг. 2 в при помощи формирователя 4 прямоугольных импульсов и преобразователя 5 частоты, например делителя частоты, формируется последовательность прямоугольных 2 импульсов (фиг. 2 г и д), частота которых равна частоте импульсов тактовой ,синхронизации (фиг. 2 е). Если частота на выходе...

Номер патента: 906021

Опубликовано: 15.02.1982

Автор: Брюханов

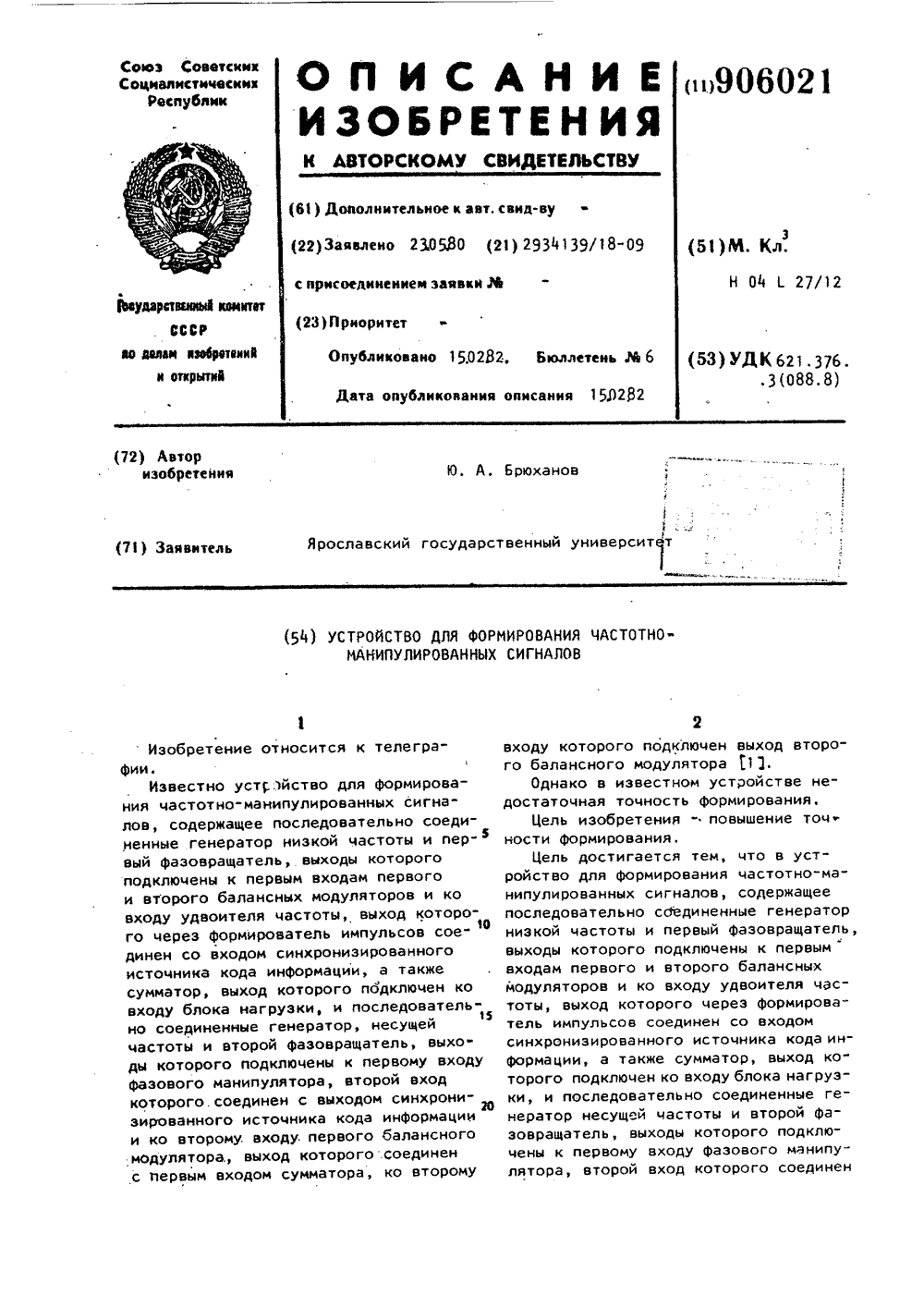

МПК: H04L 27/12

Метки: сигналов, формирования, частотно-манипулированных

...предлагаемого устройства.Устройство содержит генераторнизкой частоты, фазовращатель 2, балансный модулятор 3, фазовый манипулятор 4, удвоитель частоты 5, формирователь б импульсов, синхронизированный источник 7 кода информации,балансный модулятор 8, блок нагрузки9, сумматор 10, генератор 11 несущейчастоты, Фаэовращатель 12, ключи 13и 14, Фазовращатель 15, инвертор 16.Устройство работает слецующим образом.Генератор 1 низкой частоты выраба. тывает напряжение, которое поступаетчерез Фаэовращатель 2 на первые входыбалансных модуляторов 3 и 8, а такжечерез удвоитель частоты 5 и Формирователь 6 импульсов на вход синхронизированного источника 7 кода информации, что обеспечивает смену полярности выходного. напряжения синхронизированного...

Номер патента: 906022

Опубликовано: 15.02.1982

Автор: Косинов

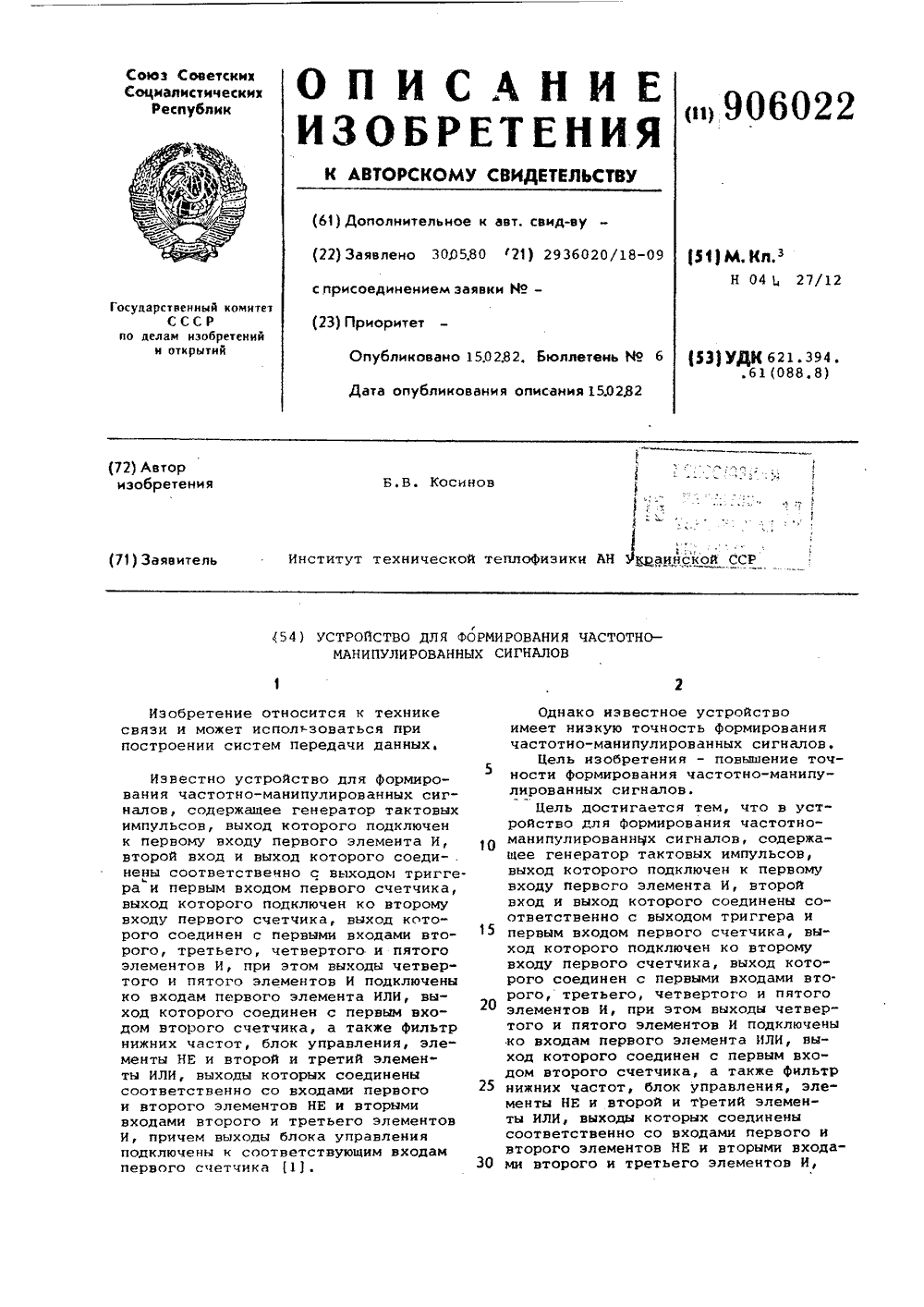

МПК: H04L 27/12

Метки: сигналов, формирования, частотно-манипулированных

...счетчика 14.Разрядность первого счетчика определяется следующими выражениями;1 макси = 8 схд 2 уд - - (2)ггде и - разрядность первого счетчика 5;наибольший период частотыюнасследования сигналов на выходе устройства;период следования импульсовот генератора 1 тактовых им 1 пульсов.Период синусоиды делится на Кчастей (уровней квантования по времени). Количество уровней квантованияопределяется следующим выражением:К = 2Ъ(3)где К - количество уровней квантоъвания периода синусоидального сигнала предлагаемогоустройства.С помощью реверсивного счетчика11 и второго счетчика 14 задаетсяколичество уровней квантования, ас помощью дешифраторов 15 и 16, резисторов 21-1 - 21-щ, 22-1 - 22-и 23 происходит формирование ступенчатого синусоидального...

Номер патента: 907856

Опубликовано: 23.02.1982

Авторы: Ким, Рапопорт

МПК: H04L 27/12

Метки: каналов, модулятор, передачи, разделением, системы, частотным

...объединен со вторым выходом источника питания.На чертеже приведена электрическая принципиальная схема предлагаемого устройства.Модулятор для системы передачи с частотным разделением каналов содержит входной трансформатор 1, первый и второй транзисторы 2 и 3, выходной трансформатор 4, источник 5 модулирующего сигнала, источник 6 питания, источник 7 манипулирующего сигнала, первый и второй резисторы 8 и 9, дополнительные транзистор 10 и резисторы 11 и 12.Устройство работает следующим образом.В предлагаемом модуляторе ток источника 5 модулирующего сигнала обеспечивает бал ансную амплитудную модуляцию тока несущей частоты, а ток источника 7 манипулирующего сигнала - его манипуляцию При отсутствии тока источника 7 манипулирующего сигнала...

Номер патента: 907857

Опубликовано: 23.02.1982

Авторы: Болтач, Жижкин, Светлов, Седвалд

МПК: H04L 27/12

Метки: манипулятор, частотный

...выбранных элементов и верхней граничной генерируемой частоты манипуляции. Текущая последовательность адресов с выхода адресного регистра 3 через первый инвертор 8 подается на входы второго блока 7 памяти, где осуществляется последовательная выборка кодов синуса, которые через второй инвертор 9 поступают на входы цифро-аналогового преобразователя (ЦАП) 10. С выхода ЦАП 10 несглаженный синусоидальный сигнал поступает на вход сглаживающего фильтра 11, с выхода которого поступает сглаженный синусоидальный сигнал,Адресный регистр 3 формирует текущую повторяющуюся последовательность адресов для одного квадранта синусоиды, Для формирования полной синусоиды, состоящей из четырех квадрантов, к выходу адресного регистра 3 подключен...

Номер патента: 907858

Опубликовано: 23.02.1982

Автор: Брюханов

МПК: H04L 27/12

Метки: сигналов, формирования, частотно-манипулированных

...управляемого выходным напряжением, датчика 2 дискретного сигнала, одновременно подаются на вход блока 8 нагрузки и на первые входы первого 9 и второго 10 ключа, если автогенератор 1 вырабатывает колебания верхней частоты о 5, то под действием выходного напряжения датчика 2 дискретного сигнала открывается второй ключ 10, подключающий выход автогенератора 1 ко входу смесителя 12 непосредственно, если авто- генератор 1 вырабатывает колебания нижней частоты М то под действием выходного напряжения инвертора 1, управляемого датчиком 2 дискретного сигнала, открывается первый ключ 9, подключающий выход автогенератора 1 ко входу смесителя 12 через фазовращатель 13, осуществляющий сдвиг по фазе на величину, Преобразованный в смесителе 12 сигнал...

Номер патента: 919145

Опубликовано: 07.04.1982

Авторы: Беляев, Муравьев

МПК: H04L 27/12

Метки: манипулированного, многопозиционного, непрерывной, передачи, сигнала, фазой, частотно

...и третий коммутаторы 20 и 21соответствунно, второй фазовращатель 22, утроитель 23 частоты, первые дополнительные умножители 2424частоты, третий фазовращатель 25, дополнительные фазовращатели 26, вторые дополнительные умножители 27 частоты, элемент И 28,5 30 15 20 25 30 35 ю 55 сигнала равен 0,5. Устройство работает следующим образом.Сигнал передаваемой информации, представленный в (а+1)-разрядном биполярном параллельном коде, поступает из информационных каналов на входы всех коммутаторов 2,20 и 21 и элемента И 28, Сигнал с помощью первого коммутатора 2 поочередно с частотой, равной половине символьной частоты, поступает в блоки кодирования 6 и 7 обоих каналов 4 и 5, где осуществляется кодирование по правилу относительной телеграфии и...

Номер патента: 919146

Опубликовано: 07.04.1982

Автор: Сартаков

МПК: H04L 27/12

Метки: манипулятор, частотно-фазовый

...показанные на диаграммах (фиг. 2 а и 2 б соответственно), Информационный сигнал, задержанный в элементе 4 задержки, поступает на вход частотного манипулятора 1 (фиг. 2 в), где формируется частотно-манипулированный сигнал (фиг, 2 г) путем переключения выходных сигналов задающих генераторов 7 и 8 переключателем 6. Исходный и задержанный информационные сигналы поступают на входы элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 9, выходной сигнал которого (фиг. 2 д) подается на один из входов элемента И 10. На другие входы элемента И 10 поступают тактовый сигнал и сигнал с выхода делителя 5 частоты (фиг. 2 е). При совпадениилогических единиц на всех входах элемента И 10 на его выходе формируется счетный импульс, изменяющий состояние триггера 11 на...

Номер патента: 919147

Опубликовано: 07.04.1982

Автор: Светличный

МПК: H04L 27/12

Метки: сигнала, формирования, частотно-манипулированного

...поступающих на адресные входы комму татора 1, поступает на первый вход блока 2 памяти, на второй вход которого синхронно с выборкой поступает информация о скорости передачи в дан ном направлении со второго выхода блока 3 управления. С выходов блока 2 памяти сформированное под воздействием входньх сигналов щ-разрядное число поступает на соответствующие разряды сумматора 1,. Одновременно с выхода блока 5 памяти на вход второго слагаемого поступает м-разрядное число, соответствующее этому же направлению. В сумматоре б происходит суммирование щ-разрядных чисел первого и второго слагаемых, получен ная щ-разрядная сумма поступает на входы блока 5 памяти, а сигнал старшего щ-го) разряда поступает на вход блока 6 регистровЗапись и сдвиг...

Номер патента: 930734

Опубликовано: 23.05.1982

Авторы: Глускина, Журавлев, Кузин

МПК: H04L 27/12

Метки: манипулятор, цифровой, частотный

...вида 100, ,О. Накапливающий сумматор 3 вырабатывает двоичный код числа, соответствующего текущей фазе выходного сигнала манипулятора. Значение этого кода нарастает по линейному закону по мере поступления на тактовый вход накапливающего сумматора 3 импульсов с выхода двоичного счетчика 8, частота следования которых равна Х 4 п, где Х,1 - частота опорного генератора, а и - коэффициент пересчета двоичного счетчика 8. Сигналы старших разрядов выходного5 1 няет цифроаналоговый преобразовательЦАП) 5, а окончательную ФильтрациюФильтр нижних частот ФНЧ) 7Переход от формирования выходного к сигнаЗО 5 10 15 20 35 40 45 50 55 кода накапливающего сумматора 3 поступают на вход комбинационного сумматора 6, а сигналы младших разрядов - на...

Номер патента: 987840

Опубликовано: 07.01.1983

Автор: Брюханов

МПК: H04L 27/12

Метки: сигналов, формирования, частотно-манипулированных

...дискретного сигнала открываются ключи 11,13 и 15, подключающие выход автогенератора 3 к входусмесителя 4 соответственно через первый Фаэовращатель 18, осуществляющийсдвиг по фазе на величину 1, и третий Фазовращатель 20, осуществляющийсдвиг по фазе на величину Ч, второйамплитудный манипулятор 24, управляемый выходным напряжением второго фор мирователя 28 импульсов длительностью7 , управляемый датчиком 1 дискретного сигнала, второй усилитель 26 скоЭФфициентом передачи К, а такжепятый Фаэонращатель 22, йервый амплитудный манипулятор 23, управляемыйвыходным напряжением первого Формиро-Ь 0вателя 27 импульсов длительностьюкоторый запускается задним фронтомимпульса с выхода формирователя 28импульсов, первый усилитель 25 с коэфФициентом...

Номер патента: 995364

Опубликовано: 07.02.1983

Автор: Будяк

МПК: H04L 27/12

Метки: многопозиционного, преобразования, сигналов, телеграфных

...кратные интервалу Т. Блоки 12управления в зависимости от значениявходных сигналов, вырабатывает сигналы, управляющие работой распределителя 2 импульсов, блоков 4 - 6 добавления-исключения.импульсов, блоков 9 синхронизации и аттенюаторов11,В зависимости от сигналов на управляющих входах распределитель 2осуществляет выборку импульсов изпоследовательности, поступающей навго вход с выхода опорного генератора 1, причем значения частот сигналов на выходах И.и д; распределителя 2, поступающих на входы первогоблока 4 добавления-исключения импульсов каналов дискретного преобразования З - З, на управляющий входкоторого поступает сигнал А, с выхода блока 12 управления, ойределяютзначения кодовых (характеристических) частот выходных сигналов...

Номер патента: 995365

Опубликовано: 07.02.1983

Авторы: Воличенко, Манцевич, Рыжов

МПК: H04L 27/12

Метки: модуляцией, передачи, сигналов, частотной

...модуляционный:сигнал. Применение дешифратора 11 ирегулируемого усилителя 12 позволяет передать не только двухпоэиционный, но и другие виды кодов, чтопозволяет оптимизировать девиацию передаваемого сигнала.Таким образом, устройство дляпередачи сигналов с частотной модуляцией позволяет полностью исключить комбинационные и побочные составляющие спектра и, следовательно,сузить спектр передаваемого сигнала,а также оптимизировать девиациюпередаваемого сигнала при различныхвидах кода,формула изобретения которого подключен к первому входу импульсного фазового детектора,второй вход и выход которого соединены .соотнетстненнос выходом делителя частоты и с входом второго фильт"ра нижних частот, выход которогоподключен к входу...

Номер патента: 1003380

Опубликовано: 07.03.1983

Авторы: Кренев, Смирнов, Якунин

МПК: H04L 27/12

Метки: сигналов, формирования, частотно-манипулированных

...частот и блок 2 управления подается на первый вход автогенератора 3,изменяя при этом частоту на величину определяемую сигналом ошибки.Такое выполнение устройства позволяет получить высокую точность подстройки частоты за счет уменьшения полосы захвата,Устройство, функциональная схема которого изображена на фиг, 2, работает следующим образом.Если измеряемая частота находится за пределами возможных экстремальных значений, то с дополнительноговыхода блока 12 измерения частоты подается сигнал "Логическая единица",которая поступает на третьи входыэлементов И 15 и 1 б, на первые входыкоторых поступают тактовые импульсы,с выхода генератора 19 тактовых импульсов, В зависимости от состояниядополнительного выхода вычислительного блока 13, тактовые...

Номер патента: 1003381

Опубликовано: 07.03.1983

Автор: Брюханов

МПК: H04L 27/12

Метки: манипулятор, частотный

...удвоитель 5 и формирователь б импульсов на вход синхронизированного источника 7 кода информации, что обеспечивает смену полярНости выходного напряжения синхронизированного источника 7 кода только в моменты времени, совпадающие с моментами перехода через нуль выходного напряжения генератора 1. При включении верхней частоты ь 2 на вторые входы балансных модулятороВ 3 и 4 подается напряжение, находящееся н квадратур., одно иэ которых представляет собой сдвинутое по Фазе Фазовращателями 16 и 17 колебание несущей частоты, вырабатываемое генератором 15, а другое колебание не сущей частоты, сдвинутое Фазовращателем 17 относительно первого на 90 и манипулированное по Фазе на Оо или 180 напряжением кода информации с 4 помощью Фазового...

Номер патента: 1015504

Опубликовано: 30.04.1983

Автор: Лебедев

МПК: H04L 27/12

Метки: дискретных, сигналов, фазоманипулированных, формирования, частотно

...поступает гармонический сигнал частотой 6 о от генератора 1 гармонически;с колебаний, а на второй - гармонический сигнал с частотой 6 О = 6 О/К (Фиг. 2 а) с выхода делителя 5 частоты. В результате синусоидальной угловой модуляции средней частоты подаваемого от генератора 1 гармонических колебаний сигнала на выходе фазового модулятора 4 имеет место сложное колебание,Е -1)зи)е3Р 1с амплитудно-частотным спектром где 1 Р М) " Функция Бесселя первогорода и-порядка от действительного индекса фазовой модуляции М;д ) - частотная дельта-функция.Индекс фаэовой Модуляции М выбирается таким образом, чтобы в спектре Б(С) присутствовало не менее Х компонент с достаточными амплитудами.При Формировании этого сигнала ключ 2 и все ключевые усилители...

Номер патента: 1015505

Опубликовано: 30.04.1983

Авторы: Воличенко, Манцевич, Рыжов

МПК: H04L 27/12

Метки: сигналов, формирователь, частотно-модулированных

...с вторым входомуправляемого ключаНа Фиг.1 представлена структурная,электрическая схема предлагаемого.Формирователя частотно-модулированных сигналов; на фиг, 2 - временныедиаграммы его работыФормирователь частотно-модулированных сигналов содержит синхронизатор 1, коммутатор 2,. управляемыйгенератор 3, управляемый ключ 4,опорный генератор 5, фазовый детектор б, регулятор 7 тока заряда конденсатора, эмиттерный повторитель 8,блок 9 совпадений, формирователь 10сигналов управления ключом, дифференцирующую цепь 11, Формирователь12 переключающих импульсов, переключатель 13, конденсатор 14,Формирователь частотно-модулированных сигналов работает следующим"образом,. Модуляция управляемого генератора3 модулирующим сигналом полезнойинформации...

Номер патента: 1021012

Опубликовано: 30.05.1983

Авторы: Кабанов, Макаров, Медведев, Михайлов, Скарюкин, Цикин, Циппура

МПК: H04L 27/12

Метки: сигналов, фазоманипулированных, формирователь

...соединенных дифференциальногоусилителявходы которого являютсяинвертируюшим и неинвертируюшимивходами динамического запоминающегоэлемента, первого управляемого ключа иинтегратора, вьмод которого являетсявыходом динамического запоминающего-,., ) ( 1)- д =К 2 Е Уу/д= 1 (4)ЯК 3 10210 элемента, управляющий вход первого управляемого ключа подключен к перво. му выходу синхронизатора, второй выход синхронизатора подключен к управляющему входу второго управляемого ключа, вход и выход которого соединены соответственно с входом и вьмодом интегратора, управляющий вход сихрониэатора является управляющим входом динамического запоминающего элемента. 10На фиг. 1 приведена структурная электрическая схема предлагаемого формирователя...

Номер патента: 1021013

Опубликовано: 30.05.1983

Авторы: Кренев, Смирнов

МПК: H04L 27/12

Метки: манипуляцией, сигналов, формирователь, частотно-фазовой

...содержит первый ивторой опорные генераторы 1 и 2, пер.вый коммутатор 3, делитель 4 частоты,первый счетчик 5, блок 6 сравнениякодов, .триггер 7, второй коммутаторЗ 5 8, второй счетчик 9, третий .коммутатор 10, постоянное запоминающееустройство (ПЗУ) 11, цифро-аналоговый преобразователь (ЦАП) 12, фильтр13 нижних частот (ФНЧ), двоичный4 О сумматор 14, датчик 15 кодов.Формирователь сигналов с частотно-.фазовой манипуляцией работает следующим образом45Выходные сигналы опорных генераторов 1 и 2, представляющие собойимпульсные последовательности с частотой повторения импульсов Г и Г1(соответственно фиг.2 а и б), поступают на вход первого коммутатора 3,5 О который в зависимости от информационного сигнала частотной манипуляциина его...

Номер патента: 1050128

Опубликовано: 23.10.1983

Автор: Качерович

МПК: H04L 27/12

Метки: передачи, сигналов, телеуправления, частотно-временных

...клюцей, первые входы которых соединены с входами соответствующих Формирователей импульсов, выходы которых,под ключены к входам полосовыхфильтров,На чертеже приведена структурнаяэлектрическая схема предложенного уст"ройства,Устройство содержит блок 1 коди- .45 .рования, ключи 2, полосовые Фильтры3, Формирователи ч импульсов, сумма"тор 5.Устройство работает следующим образом. 50При появлении сигнала на одном извыходов блока 1 кодирования.в соответствующем Формирователе ч импуль"сов создается короткий импульс, по".даваеиый на вход соответствующего 55полосового Фильтра 3. Импульсноотклик, получаемый .на выходе полосо.вого Фильтра 3, проходит через соот-. 282ветствующий ключ 2, открываемый на время кодовой посылки сигналом с...

Номер патента: 1050129

Опубликовано: 23.10.1983

Авторы: Воличенко, Манцевич, Рыжов

МПК: H04L 27/12

Метки: модуляцией, передачи, сигналов, частотной

...блока, второй вход которого соединен с выходом первого формирователяимпульсов, к,входу которого подключенвыход формирователя управляющих импульсов, и с вторым входом третьегопереключаоцего блока, причем выходыпервого и второго переключающих блоков подключены соответственно ктретьему входу управляемого генератора и к второму входу импульсного Фазового детектора.На Фиг, 1 представлена структурнаяэлектрическая схема предложеного устройства; на фиг 2 - эпюры напряжений,поясняющие его работу,Устройство для передачи сигналовс частотной модуляцией содержит синхронизатор 1, коммутатор 2, управ-ляемый генератор 3, Фазовый детектор4, опорный генератор 5, первый Фильтр6 нижних частот,.блок 7 памяти, форми-рователь 8 управляющих импульсов,...

Номер патента: 1075436

Опубликовано: 23.02.1984

Автор: Брюханов

МПК: H04L 27/12

Метки: сигналов, формирования, частотно-манипулированных

...амплитудных детекторов,входы которых соединены соответственно с выходами первого и второго фильтров, при этом к входу первогофильтра подключены выход первого клю-,ча, первый вход которого соединен с 10выходом формирователя прямоугольныхимпульсов, выход первого фазовращателя, вход которого соединен с выходом второго ключа, и выход второгофазовращателя, к входу которого подключен выход третьего ключа, первыйвход которого соединен с первым входом второго ключа, с первым входом четвертого ключа, выход которогочерез третий фазовращатель подключенк входу первого усилителя, с первымвходом пятого ключа, выход которогочерез четвертый фазовращатель подключен к входу второго усилителя,с первым входом шестого ключа, выходкоторого через пятый...

Номер патента: 1085009

Опубликовано: 07.04.1984

Авторы: Иоффе, Миневич

МПК: H04L 27/12

Метки: сигналов, формирования, частотно-манипулированных

...диффе- . ренцирующие элементы 6:и 7, элемент НЕ 8, первый и второй счетчики 9 и 10.Устройство работает следующим образом.В исходном состоянии во всех разрядах счетчиков 9 и 10 залисаны значения ф 1 ф. Информационные сигналы на вход устройства поступают в виде импульсов длительности Т положительной (символ "1 ф) или отрицательной (символ "Оф) полярности, Пусть, например, первым приходит символ "1 ф (Фиг,2 а), тогда этот импульс проходит на второй вход элемента И 3 и разрешает прохождение через него импульсов от генератора 1 тактовых импульсов (фиг,2 б).Этот входной импульс, проходя через элемент НЕ 8, запрещает прохождение каких-либо сигналов через элементы И 2 и 4Поскольку исходным состоянием счетчика 10 было единичное состояние, то...

Номер патента: 1099406

Опубликовано: 23.06.1984

Авторы: Аношкин, Манцевич, Мещеряков, Рыжов

МПК: H04L 27/12

Метки: информации, манипуляцией, передачи, частотной

...сигнала (фиг, 2 е 3, управляющего частотным манипулятором 2. Эти импульсы поступают на второй вход элемента И 13, Сигнал, разрешающий прохождение импульсов на выход элемента И 13, поступает на первый вход этого элемента с выхода перНа фиг. 1 изображена структурнаяэлектрическая схема устройства; нафиг. 2 " временные диаграммы, поясняющие его работу,Устройство для передачи информациисодержит синтезатор 1 частоты, частотный манипулятор 2, сййхронизатор 3,Изобретение относится к радиотехнике, может найти применение в системах передачи информации с частотной манипуляцией.Па основному авт.св. У 675618 из вестно устройство для передачи информации с частотной манипуляцией, содержащее последовательно соединенные синтезатор частоты, фазовый...

Номер патента: 1099407

Опубликовано: 23.06.1984

Авторы: Брызгалов, Новохатько, Осипов, Разевиг

МПК: H04L 27/12

Метки: линейной, модуляцией, сигнала, формирователь, цифровой, частотной

...вход которого соединен с тре,тим входом блока памяти и с выходомпервого сумматора, второй вход которо 2 Ого соединен с вторым выходом блокапамяти, третий выход которого соединен с вторым входом второго сумматора, причем второй вход третьего сумматора соединен с четвертым выходомблока памяти, четвертые входы которо.го являютсяпервыми входами Формирователя кодов фазы, вторыми входамикоторого являются синхронизирующийвход блока памяти и синхрониэирующиевходы первого, второго, третьего ичетвертого сумматоров, а выход четвертого является выходом формирователя кодов фазы.На фиг, 1 изображена структурная35электрическая схема предлагаемогоформирователя; на фиг. 2 - временныедиаграммы.Цифровой формирователь сигнала слинейной частотой...

Номер патента: 1099408

Опубликовано: 23.06.1984

Автор: Брюханов

МПК: H04L 27/12

Метки: сигналов, формирования, частотно-манипулированных

...датчик дискретного сигнала,генератор частотно-манипулированногосигнала и блок нагрузки Г 1 1,Недостатком устройства являетсянизкая стабильность средней частотыиз-эа сложности обеспечения высокойстабильности перестраиваемого гене 15ратора частотно-манипулированного сигнала, а также низкая точность формирования из"за переходных процессовв блоке нагрузки, вызванных скачкамичастоты на его входе.Наиболее близким техническим решением к изобретению является устройство для формирования частотно-манипулированных сигналов, содержащее первый генератор, выход которого подклю 25чен к входам первого фазовращателя ипервого балансного модулятора, последовательно соединенные триггер и первый формирователь импульсов, а такжевторой генератор, второй...

Номер патента: 1107322

Опубликовано: 07.08.1984

Авторы: Аношкин, Манцевич, Мещеряков, Резвецов, Рыжов

МПК: H04L 27/12

Метки: манипулятор, частотный

...с и д") с выходов задающих генераторов .1 и 2 поступают на смеситель 3 и через первый и второй переключатели7 и 8 фаз - на переключатель 6 частот. С выхода смесителя 3 колебание (фиг.20) разностной частоты Г =подается на удвоитель 4 частоты. В момент прохождения колебания разностной частоты дй через 0 на выходе удвоителя 4 частоты появляются импульсы (фиг.2 г) с частотой следования 2 йд. Эти импульсы поступают на вход синхронизатора 5 и на вход элемента 9 задержки, на выходе которого получают задержанную на половину периода следования последовательность импульсов (фиг.Ь) с частотой следования 2 Гд. Эти импульсы через элемент ИЛИ 10 поступают на первые входы первого и второго элеменТов И 11 и 12 (фиг.2 щ).С выхода синхронизатора 5...
