Ламповый генератор

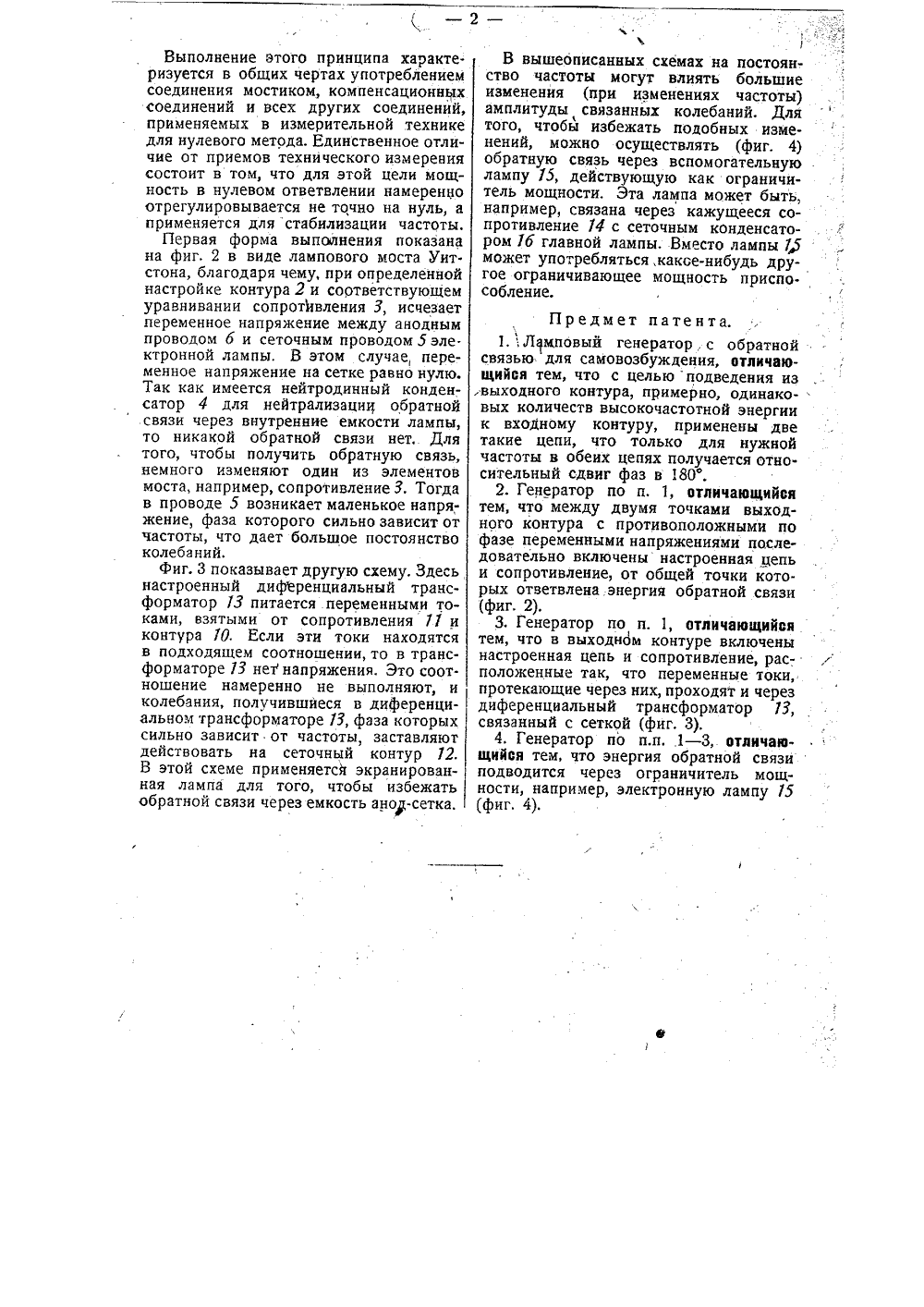

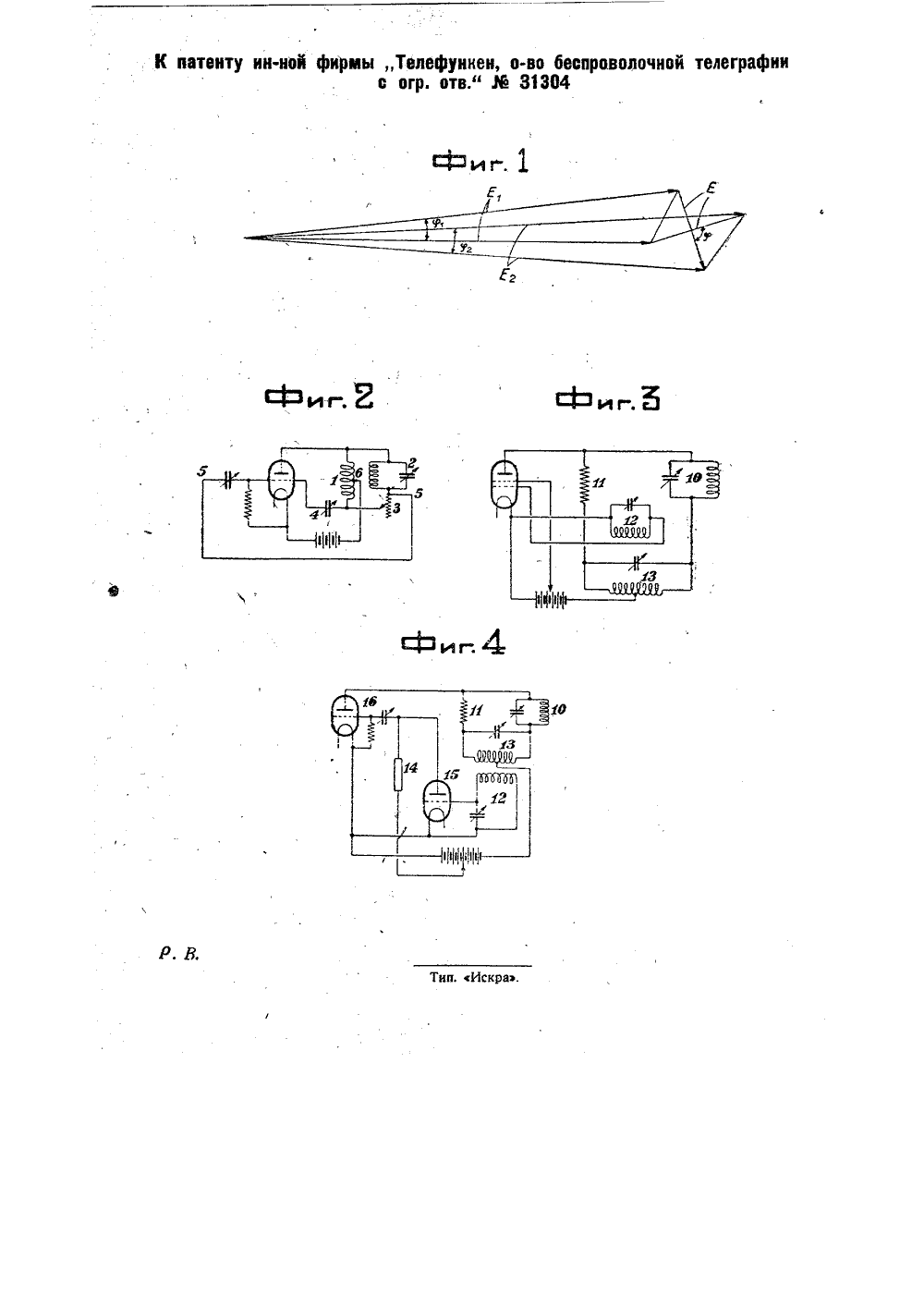

в, о.во беепроволочвой СезеИзсЬай йг сгаЫозеГермания, заявленному рв.90 бб 1).вс Розевшвейв (Напз рирмы Телефувке отв.н (Те 1 е 1 шйеп Н.), в г, Берлине 1931 года (спр. о изобретатель ин-ц ГКозепз 1 е 1 п). Йствительны О выдаче патента опубликовано 31 июстоаняется на 15 летГлавной причиной частотно.стабилизующего действия колебательного контура в ламповом генераторе является сильная зависимость фазы тока и напряжения контура, колеблющегося почти . в резонансе, от частоты.При изменении частоты, вызванном, например, изменением рабочего напряжения, или же изменением кажущегося сопротивления подводящих, проводов генератора, меняются фазы тока и напря.жения. Чем меньшим затуханием обладает колебательный контур, тем больше изменение фаз, .при данном отклонении колебаний .генератора от собственной частоты колебательного контура, и, вследствие этого, - стабилизующее действие последнего, Стабилизующее действие было бы еще,больше, если бы удалось увеличить сдвиг фаз каким- нибудь фазовым усилителем во много раз против первоначального значения.Это достигается тем, что напряжение обратной связи берется из анодного кон. тура, как разница двух напряжений (токов), имеющих различную зависймость фаз от частоты, причем частотная зависимость фазы напряжения (тока) обрат 331 я 1933 года, Действие патента распроот 31 июля,1933 года. ной связи, больше, чем любая из двух частотных зависимостей первоначальных напряжений (токов).Таким образом, предлагается такой генератор с обратной связью для само- возбуждения, в котором, согласно изобретению, с целью подведения из выходного контура, примерно, одинаковых количеств высокочастотной энергии к входному контуру, применены две такие цепи, что только для нужной частоты в обеих цепях получается относительный сдвиг фаз в 180,На чертеже фиг. 1 изображает векторную диаграмму, поясняющую;физический смысл явлений, имеющих место в пред. ложенном генераторе; фиг, 2 4 схемы предложенного генератора и видоизмененияего,Для того, чтобы достигнуть указанной цели, необходимо в общем, чтобы первоначальные напряжения Е, я Е (фиг, 1) взаимно уничтожились, Это возможно только тогда, когда Е, при изменении частоты поворачивается на угол р, и Е на угол е поворот фазы разности Е произойдет на угол в, больший в сравнении с , и е,.Выполнение этого принципа характеризуется в общих чертах употреблением соединения мостиком, компенсационнь 1 х соединений и всех других соединенйй, применяемых в измерительной технике для нулевого метода. Единственное отличие от приемов технического измерения состоит в том, что для этой цели мощность в нулевом ответвлении намеренно отрегулировывается не точно на нуль, а применяется для стабилизации частоты,Первая форма выполнения показана на фиг. 2 в виде лампового моста Уит. стона, благодаря чему, при определенной настройке контура 2 и соответствующем уравнивании сопротйвления 3, исчезает переменное напряжение между анодным проводом б и сеточным проводом 5 эле. ктронной лампы, В этом случае переменное напряжение на сетке равно нулю. Так как имеется нейтродинный конденсатор 4 для нейтрализации обратной связи через внутренние емкости лампы, то никакой обратной связи нет Для того, чтобы получить обратную связь, немного изменяют один из элементов моста, например, сопротивление 3, Тогда в проводе 5 возникает маленькое напряжение, фаза которого сильно зависит от частоты, что дает большое постоянство колебаний,фиг, 3 показывает другую схему, Здесь настроенный днференциальный трансформатор 13 питается переменными токами, взятыми от сопротивления 17 и контура 70. Если эти токи находятся в подходящем соотношении, то в трансформаторе Л нетнапряжения. Это соотношение намеренно не выполняют, и колебания, получившиеся в диференциальном трансформаторе Л, фаза которых сильно зависит от частоты, заставляют действовать на сеточный контур 12. В этой схеме применяется экранированная лампа для того, чтобы избежать обратной связи через емкость аноу-сетка. В вышеописанных схемах на постоянство частоты могут влиять большие изменения (при изменениях частоты) амплитуды связаннйх колебаний. Для того, чтобы избежать подобных изменений, можно осуществлять (фиг. 4) обратную связь через вспомогательную лампу 75, действующую как ограничитель мощности, Эта лампа может быть, например, связана через кажущееся сопротивление 74 с сеточным конденсатором 7 б главной лампы, Вместо лампы 75 может употребляться, какое-нибудь другое ограничивающее мощность приспособление.Пр едмет пате нта.1, , Ламповый генератор, с обратной связью для самовозбуждения, отличающийся тем, что с целью подведения из .выходного контура, примерно, одинаковых количеств высокочастотной энергии к входному контуру, применены две такие цепи, что только для нужной частоты в обеих цепях получается относительный сдвиг фаз в 180.2, Генератор по п, 1, отличающийся тем, что между двумя точками выходного контура с противоположными по фазе переменными напряжениями последовательно включены настроенная цепьи сопротивление, от общей точки которых ответвлена,энергия обратной связи (фиг. 2).3. Генератор по п. 1, отличающийся тем, что в выходном контуре включены настроенная цепь и сопротивление, расположенные так, что переменные токи, . протекающие через них, проходят и через диференциальный трансформатор И, связанный с сеткой (фиг. 3).4. Генератор по п.п 1 - 3, отличающийся тем, что энергия обратной связи подводится через ограничитель мощности, например, электронную лампу 15 (фиг. 4).
