H02P 13/18 — H02P 13/18
Устройство для управления автономным инвертором тока
Номер патента: 782131
Опубликовано: 23.11.1980
Автор: Кисляков
МПК: H02P 13/18
Метки: автономным, инвертором
...импульса от"782131 Формула изобретения Заказ 8165/73 Подписное НИИП Тира тент" оектн Филиал ПППг.Ужгород,ул генератора. на выходе системы импульсного фазового управления инверторныммостом появится ложный импульс управления, что приведет к сквозномукороткому замыканию в инверторе. Кроме того, схема пуска сравнительносложна в схемотехническом отношении.Цель изобретения - повышение помехоустойчивости и упрощение устрдйствадля управления автономным инверторомтока.Поставленная цель достигается тем,"что устройство для управления автовом;ным инвертором тока, содержащее блокимпульсно-Фазового управления инверторным мостом, задающий генератор,связанный с блоком управления компенсирующим устройством и первым входомэлемента И, второй вход...
Устройство для формирования импульсов управления тиристором
Номер патента: 782132
Опубликовано: 23.11.1980
Авторы: Гандшу, Гращенков, Лебедев, Явдошак
МПК: H02P 13/18
Метки: импульсов, тиристором, формирования
...соединенные транзисторы 1 и 2 усилителя закрыты, а конденсатор 3 заряжен до напряжения источника 4 питания. Входной сигнал в виде узкого прямоугольного импульса положительной поляр-. ности приходит на базу транзистора 1. При этом транзисторы 1 и 2 открываются и формируется передний фронт и "полочка" импульса управления. Одновременно конденсатор 3 разряжается через транзистор 1 и диод 5, причем из-за малой постоянной времени цепи разряда он успевает разрядиться до окончания входного импульса. В момент окончания входного импульса транзистор 1 закрывается и конденсатор 3 начинает заряжаться по цепи; плюс источника 4 питания - резистор б - переход база-змиттер транзистора 2-резистор 7-минус источника 4 питания. По мере заряда...
Способ управления последовательным инвертором и устройство для его осуществления
Номер патента: 783947
Опубликовано: 30.11.1980
Авторы: Лузгин, Новиков, Рухман, Самородов, Шипицын
МПК: H02P 13/18
Метки: инвертором, последовательным
...отсутствует заготовка, с целью снижения цикличности процесса разогрева и охлаждения структуры 15 вентилей и повышения их ресурса работы. В начале разогрева заготовок (до точки Кюри) эквивалентное сопротивление нагрузочного контура мало, а его резонансная частота понижена, по О скольку стальной заготовкой еще не утрачены ферромагнитные свойства. При этом датчик 44 удерживает частоту инвертора равной резонансной частоте нагрузочного контура, так как сигнал с выхода датчика 40 практически равен нулю, поскольку время, представляемое для восстановления управляемости, близко к заданному, и сигнал.с выхода датчика 39 также равен нулю, так как в этом режиме изменяет ся явно выраженная пауза между моментом окончания тока встречных...
Трехфазный регулятор напряжения
Номер патента: 789652
Опубликовано: 23.12.1980
МПК: H02P 13/18
Метки: регулятор, трехфазный
...транзисторов.подключены к плюсовой клемме 88 источника питания постоянного напряжения 3(клеммы 55 и 56), к которому через резистор 57 подключен потенциометр 58.К подвижному выводу потенциометра под 20 25 30 35 40 45 50 55. Регулятор напряжения работает следующим образом.Базы одноперехоцных транзисторов 19- 21 питаются напряжением, приближающимся по форме к трапецеицальному с уцвоенной частотой сети. Для этого фазное напряжение поцается на первичные обмотки трансформаторов 10-12, обеспечивающих понижение напряжения сети, синхронизацию цепей управления с напряжением, подаваемым на силовые цепи тиристоров и гальваническую развязку цепей управления и силовых цепей. Через выпрямительные мосты 13-15, на которые подается напряжение со...
Устройство для синхронизации системы управления инверторами
Номер патента: 790098
Опубликовано: 23.12.1980
Автор: Невзгодин
МПК: H02P 13/18
Метки: инверторами, синхронизации, системы
...из них появляются синхросигналы с собственной частотой и фазой колебаний, Ф;, где11, 2, 3 Й . Каждый генератор получает синхросигналы от предыдущегозадающего генератора, подстраивает своючастоту и фазу и, в свою очередь, передает информацию о своей частоте и фазе на слецуюший задающий генератор вкольце. Таким образом все задающие генераторы оказываются засинхронизированными цруг с другом и в стационарномрежиме общие для всех частота и фазаравны срецнеарифметическому от их собственных значений в автономном режиме, т. е. МЕЮ Я Рщ . р -. О 3оЬц у 1 бац йгце У е 1 о- общие для всехчастота и фаза;- частота н, фазаЬ -го задающегогенератора в автономном режимеЮ - число задающихгенераторов вконьце,Сигналы со всех задающих генераторов...
Устройство для управлениятиристорным автономным инвертором
Номер патента: 794704
Опубликовано: 07.01.1981
МПК: H02P 13/18
Метки: автономным, инвертором, управлениятиристорным
...(фиг. Зг). Счетчик 18 по-прежнему продолжает считать поступающие на его импульсный вход импульсы от формирователя заднего фронта 2. При выбранном нами соотношении частоты 2 и 60 за время, равное одному периоду частоты 2, в счетчик 18 может поступить тридцать импульсов частоты 60. С приходом двадцать девятого импульса на выходе дешифратора подготовки к следующему счету 20 появля 6ется импульс, который устанавливает триггер 10 непосредственно, а счетчик 18 через элемент ИЛИ 15 в нулевое состояние.С приходом второго импульса послевключения от элемента И 9 триггер 1 вновь перейдет в состояние 1, в реверсивный счетчик будет записана 2 и через время тз будет включен триггер 10, который через элемент И 14 на вход счетчика 10 18 разрешит...
Устройство для управления трехфазнымавтономным инвертором
Номер патента: 809470
Опубликовано: 28.02.1981
Авторы: Александрова, Рассадина
МПК: H02P 13/18
Метки: инвертором, трехфазнымавтономным
...пеРвый вход - с выходом задаюцего генератора 1 тактовой частоты,второй вход - с выходом формирователя 9 трехфазного прямоугольного напряжения, а третий - с ныходом счетчика 10 интервалов, и делитель 13частоты, вход которого соединен стретьим выходом синхронизирующегоблока 12, первый выход соединен совходом формирователя 9 трехфазногопрямоугольного напряжения, а второйс четвертым входом синхрониэирующегоблока 12. Четвертые выходы элементовсовпадения 6-8 соединены с третьиминходами счетчиков 2-4 длительностиимпульсов,Синхронизирующий блок 12 (фиг.2)выполнен в виде двух элементов 14 и 15задержки импульсов, входы которыхсоединены с выходом задающего генератора, а выходы - со входами элеФормула изобретения ментов 16 и 17 И, выходы последних...
Многоканальное устройство для управ-ления -фазным инвертором
Номер патента: 813669
Опубликовано: 15.03.1981
Авторы: Азаров, Королев, Полонский, Цветков
МПК: H02P 13/18
Метки: инвертором, многоканальное, управ-ления, фазным
...формируются импульсы24, которые поступают на суммирующийвход реверсивного счетчика 12 импульсов, Сигналы с инверсных выходовобойх триггеров кольцевой пересчетной схемы 2 поступают на входы элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 9, формирукщего сигнал 23, который поступает наодин из входов блока 11 совпадения,На другой вход блока 11 совпаденияпоступают высокочастотные импульсы16 от эадакщего генератора 1, поэтому на выходе указанного блока совпадения Формируется сигнал 25, которыйнаходится в противофазе по отноше -нию к сигналу 24 и поступает на вычитакщий вход реверсивного счетчика12 импульсов.Таким образом Формирователь бсчетных импульсов предназначен дляполучения противофаэных импульсовдвойнои частоты с высокочастотнымзаполнением,...
Способ автоподстройки частоты авто-номного инветора c отсекающимидиодами
Номер патента: 813670
Опубликовано: 15.03.1981
Авторы: Белкин, Ганеев, Дель, Исхаков
МПК: H02P 13/18
Метки: авто-номного, автоподстройки, инветора, отсекающимидиодами, частоты
...реактивной энергии отдается источнику постоянного тока и темменьше мощности теряется в элементахсамого инвертора, Тем более высоким будет и КПД инвертора. Поэтому целе - сообразно принять в качестве сигнала обратной связи для осуществления способа автоподстройки частоты автономного инвертора с отсекающими диодами минимальное значение тока отсекающего диода,Иа чертеже приведена схема инвер - тора, реализующего предлагаемый способ.Схема содержит преобразовательныймост с тиристорами 1, 2, 3 и 4, водну диагональ которого включен ком -мутирующий конденсатор 5, а другаядиагональ содержит последовательносоединенные нагрузку 6, конпенсатор7 фильтра и коммутирующий дроссель8 с магнитосвязанной с ним обмоткой9 сброса, подключенной через...
Способ управления трехфазным мосто-вым инвертором
Номер патента: 817980
Опубликовано: 30.03.1981
Авторы: Добрускин, Рождественский
МПК: H02P 13/18
Метки: инвертором, мосто-вым, трехфазным
...240 - 270 эл, град. (см. фиг. 2, последовательность 17). На интервале 90 - 150 эл. град в качестве модулирующего сигнала используют постоянное напряжение. В качестве развертывающего сигнала используют пилообразное напряжение, в моменты равенства которого с указанным модулирующим сигналом формируется начало или конец импульса управления (на фиг. За - Зе приведены импульсы управления тиристорами 1 - 6 соответственно) .На интервалах 0 - 90 эл. град. и 150 - 180 эл. град, модуляцию импульсов управления вентилями осуществляют перемещением переднего фронта этих импульсов на 5 1 О 15 20 25 зо 35 4интервале 210 - 270 эл. град. перемещением заднего фронта этих импульсов, а на интервале 180 в 2 эл. град - одновременным перемещением переднего и...
Устройство для управления инвертором
Номер патента: 817981
Опубликовано: 30.03.1981
МПК: H02P 13/18
Метки: инвертором
...на счетчик 2, Код счетчика 2 с помощью линейных дешифраторов 3 и 4 управляет коммутаторами 13 и 14, С выхода счетчика сигнал поступает на регистры углов управления. Каждый регистр состоит из реверсивного двоично-десятичного счетчика 5 - 7 и двоичного счетчика 8 - 10. Число регистров зависит от числа фаз. Все регистры засинхронизированы между собой на угол сдвига фаз, и считают до 2 л,.Двоичные счетчики считают до четырех, а двоично-десятичные реверсивные счетчики от 0 до з 2 и обратно. Коды реверсивных двоично-десятичных счетчиков 5 - 7 через коммутатор 13 поочередно соединяются с элементом 11 совпадения. На другие входы элемента 11 совпадения поочередно через коммутатор 14 подсоединяются коды блока 12 установки и формирования кодов...
Способ управления автономным инверто-pom и устройство для его осуществления
Номер патента: 817982
Опубликовано: 30.03.1981
МПК: H02P 13/18
Метки: автономным, инверто-pom
...момент време- ни 15 выключается тиристор 2 и включается тиристор 4 и т. д, Коммутация основных тиристоров 1 - 6 происходит с помощью конденсаторов 13 - 18 соответственно. Для подзаряда конденсаторов в моменты времени 1 з 1 з, 1, 1 з, 1 б, 1, включаются тиристоры 21, 22, 23, 24, 19, 20 соответственно. Время, предоставляемое для подзаряда, в этом случае составит т/з.При обратном чередовании фаз на нагрузке, т. е, движении Электропривода назад, инвертор проходит те же состояния, но в ином порядке: в момент времени 1 в выключается тиристор 6 и включается тиристор 4, в момент времени 1 выключается тиристор 5 и включается тиристор 3 и т. д. Коммутация тиристоров 6, 5, 4, 3, 2, 1 осуществляется конденсаторами 16, 15, 14, 13, 18, 17, дозаряд...
Способ управления однофазным инверто-pom
Номер патента: 819927
Опубликовано: 07.04.1981
Авторы: Власьевский, Голованов, Коваль, Савоськин
МПК: H02P 13/18
Метки: инверто-pom, однофазным
...тока вентилей, в каждомполупериоде переменного напряжения, формируют в зависимости от него импульсыуправления для отпирания вентилей инвертора, сформированные импульсы управления задерживают по полупериодам на180 эл. град.На чертеже преведены временные диаграммы способа управления,Способ управления осуществляют следующим образом.В каждом полупериоде переменного напряжения при работе инвертора под нагрузкой измеряют сигнал, пропорциональный углу коммутации , и по89927 Формула изобретения овКорректор М. ШарошПодписноеа СССРытийб., д. 4/5Проектная, 4 Составитель ЖдаТехред А. Бойкас Тираж 730Государственного комитет елам изобретений и откр сква, Ж - 35, Раушская н Патент, г. Ужгород, ул. Редактор Л. УтехинЗаказ 1116/34...
Способ управления инвертором
Номер патента: 819928
Опубликовано: 07.04.1981
Автор: Глебов
МПК: H02P 13/18
Метки: инвертором
...запрет проводящего состояния вентилей.На чертеже изображена структурная схема, реализующая предложеннЫй способ, на которой 1 и 2 - вентили инвертора (силовые ключи); 3 - трансформатор с первичными обмотками 4 и 5; 6 - цепь поперечной емкостной коменсации с датчиком тока конденсатора этой цепи; 7, 8 - цепи запирания силовых ключей; 9 - коммутатор;10 - устройство для блокировки цепей запирания,Способ управления состоит в следующем, При подключении к источнику питания инвертора устройство для блокировки действия цепей запирания обеспечивает блокирование действия этих цепей, например, путем шунтирования этих цепей по входу, как показано на чертеже. Поэтому при пусковом режиме сигналом с выхода коммутатора 9 отпирается один из вентилей,...
Устройство для управления инвертором
Номер патента: 828363
Опубликовано: 07.05.1981
МПК: H02P 13/18
Метки: инвертором
...7, источник 8 автономного питания.Тиристоры 6 образуют инвертор, преобразующий постоянное напряжение в переменное. Управляющие сигналы на тиристоры 6 подаются с помощью выходных трансформаторов 5, первичные обмотки которых представляют собой кабель, подключенный к блокам 4 формирования (т.н. кабельная 25 система управления). Питание блоков формирования осуществляется от источника 8 питания, подключенного свопм входом к выходу инвертора. Высоковольтная цепочка состоит из выключателя 1, резистора 2, 30 конденсатора 3. Для пска инвертора вклюЗаказ 1003/18 Изд.343 Тираж 749 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 чается выключатель...
Устройство для управления транзистор-ным инвертором
Номер патента: 828364
Опубликовано: 07.05.1981
Авторы: Кобзев, Кощевец, Музыченко
МПК: H02P 13/18
Метки: инвертором, транзистор-ным
...23 трансформатора управления 9, зашунтированные полупроводниковым ключом 24, соединенным с третьим выходом формирователя импульсов 20, который может быть выполнен на пяти элементах И - НЕ 25 - 29.Устройство управления работает следующим образом.Напряжение 30 прямоугольной формы от генератора 1 через симметрирующий блок 2 поступает на вход формирователя 3. Его выходное напряжение 31 подается в цепи управления транзисторов 12, 13 обмотками 5, 6, а также на вход логического элемента 19. Выходное напряжение 32 этого элемента поступает на вход формирователя импульсов, образованный объединенными входами логических элементов 25, 26 и 27. На два других его входа, образованных логическими элементами 25, 26, поступает напряжение 33 и 34 от...
Способ преобразования постоянногонапряжения b переменное синусоидальное
Номер патента: 828365
Опубликовано: 07.05.1981
Авторы: Гончаров, Греул, Ересько, Заика, Сакара
МПК: H02P 13/18
Метки: переменное, постоянногонапряжения, преобразования, синусоидальное
...постоянного напряжения в переменное синусоидальное, включающем преобразованиепостоянного напряжения в последовательность разнополярных импульсов высокойчастоты, трансформирование их, изменениеполярности импульсов на каждом полупериоде низкой частоты и формирование синусоидальной огибающей - формированиесинусоидальной огибающей осуществляютпутем модуляции длительности импульсоввысокой частоты по синусоидальному закону.Способ преобразования постоянного напряжения в последовательность высокочастотных импульсов, длительность которых изменяется по синусоидальному закону, позволяет осуществить регулирование выходного напряжения путем пропорциональногоизменения длительности всех импульсовпрактически без изменения частоты спектравыходного...
Устройство для управления автономныминвертором
Номер патента: 830631
Опубликовано: 15.05.1981
Авторы: Губарев, Иванов, Логинов
МПК: H02P 13/18
Метки: автономныминвертором
...квантованных значений Фазы момента переключения тиристоров, входящих в Фазы инвертора, а с помощью кольцевого .счетчика 7 задается соотношение между ,несущей и выходной частотами инвертора.Формирование кода, пропорциональ О ного фазе момента переключения работы тиристоров анодной .группы на тйристор катодной группы или наоборот для фазы инвертора, осуществляется следующим образом. В момент перехода 45 счетчика 5 через нуль на выходе тактирующей схемы вырабатывается импульс Начало периода (фиг. 5 д), который поступает на коммутатор 23 модуляторов. При этом на выходе коммута О тора вырабатывается стробирующий импульс на.ввод дополнительного числа в счетчик 21 шифратором 20 и на вход -счетчика 21 начинает поступать первая серия импульсов с...
Устройство для управления инвертором
Номер патента: 839014
Опубликовано: 15.06.1981
Авторы: Выпанасенко, Иоспа, Пивняк, Пресманн, Эрлих
МПК: H02P 13/18
Метки: инвертором
...размыкает ключевой элемент б и заьыкает элемент 5. Сигнал с блока 1управления также поступает на второйвход регулируемого генератора 4, чтопозволяет плавно изменить его частоту в зависимости от величины выходного напряжения инвертора. Импульсы 40 регулируемого генератора 4 через ключевой элемент 5 поступают на вход формирователя 3 выходных импульсов. Таким образом,до определе нного з н ачения его частота не изменяется и опреде.ляется нерегулируемым генератором 2. Если же напряжение инвертора превышает заданный уровень, частоту задает регулируемый генератор 4, При снижении напряжения инвертора ниже заданного осуществляется переключение с режима работы от регулируемого генератора 4 на нерегулируемый генератор 2 следующим образом....

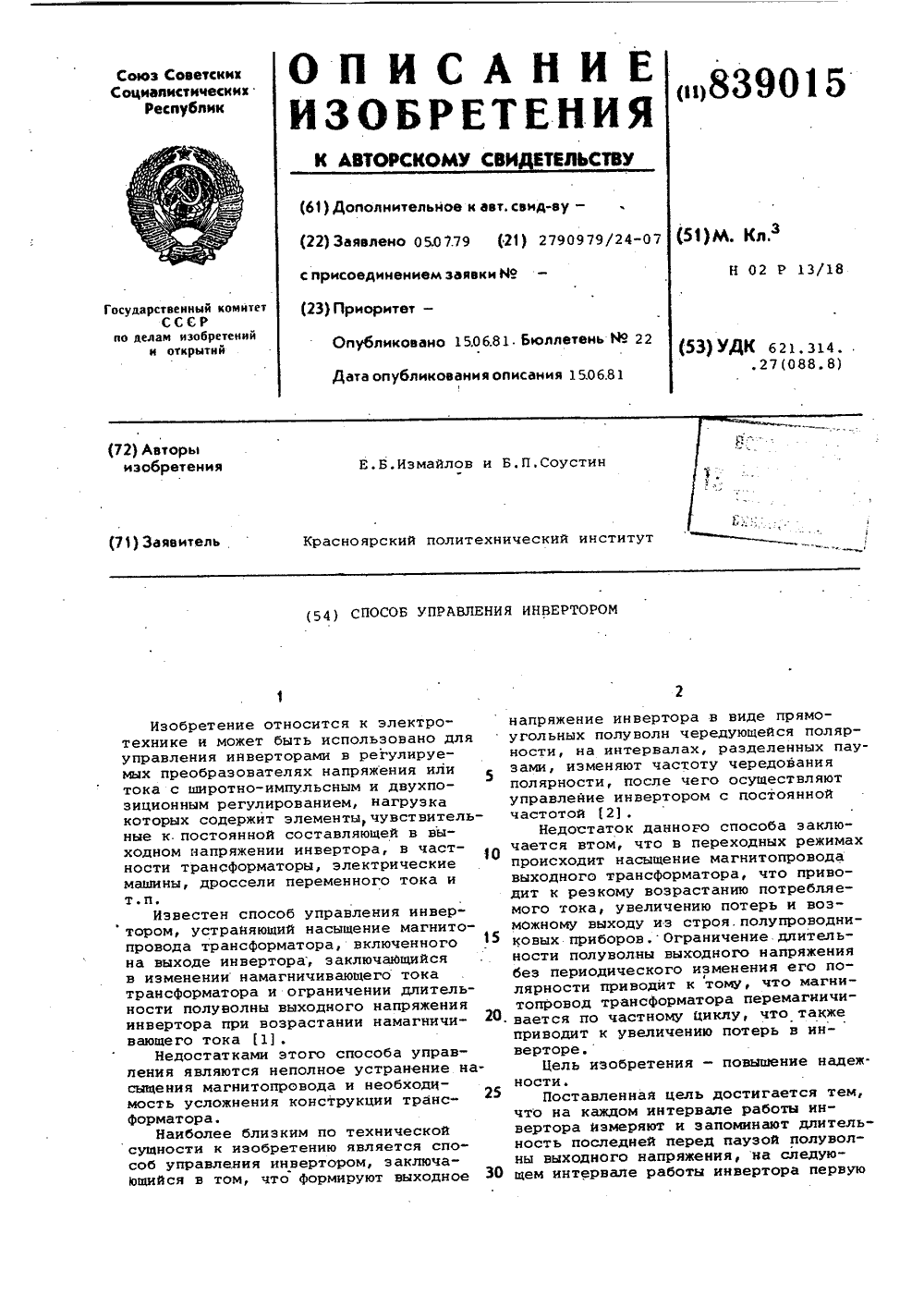

Способ управления инвертором
Номер патента: 839015
Опубликовано: 15.06.1981
МПК: H02P 13/18
Метки: инвертором
...1, блок 2 управления ключамиинвертора, электронное реле 3, запоминающее устройство 4, инвертор 5,СОСТОЯЩИЙ ИЗ ПОЛУПРОВОДНИКОВЫХ КЛЮчей 6-9, выходной трансформатор 10 инагрузку 11,На вход электронного реле 3 поступает управляюцее напряжение П инапряжение обратной связи по току илинапряжению По с нагрузки 11 инвертора. В зависимости от величины напряжения обратной связи ПОС на выходеэлектронного реле 3 формируется сигнал, запрещающий или разрушающий работу инвертора 5. В момент временина вход блока 2 управления ключами поступает разрушающий сигнал электронного реле 3 длительностьюБлок 2 управления ключами включаетключи инвертора, например ключи б 40и 7, и на выходе инвертора 5 формируют положительную полуволну напряжения длительностью...
Устройство для управления инвертором
Номер патента: 839016
Опубликовано: 15.06.1981
Автор: Филатов
МПК: H02P 13/18
Метки: инвертором
...4 сдвига на триггерах 5, 6 и 7, распределитель 8 импульсов на элементах И 9, 10 и 11, 30 выходы этих элементов, являющиесявыходами каналов распределителя 8 импульсов, подключены к счетным входам триггеров 12, 13 и 14,к установочным входам в ноль которых подключены элементы И-НЕ 15, 16 и 17 через дополнительный делитель 18 частоты,Задающий генератор 1 вырабатывает Импульсы, которые подаются на основной делитель 2 частоты. Дешифратор 3 с помощью импульсов, снимаемых с различных разрядов делителя 2 частоты, формирует серию импульсов, передние фронты которых соответствуют углам основных и дополнительных коммутаций всех трех фаз инвертора. Сигнал с выхода делителя 2 частоты управляет. работой регистра 4, Поскольь ку делитель 2 частоты...
Способ управления двухтактным инвертором
Номер патента: 839017
Опубликовано: 15.06.1981
Автор: Бась
МПК: H02P 13/18
Метки: двухтактным, инвертором
...магнитно-транзисторный задающий генератор 1, промежуточный усилитель 2, усилитель мощ839017 Формула изобретения Способ управления двухтактным инвертором, состоящий в том, чтб формируют импульсы управления, измеряют контролируемую величину, сравнивают ее с установкой и ограничивают длительность импульсов управления, отличающийся тем, что, с целью упрощения и расширения функциональных возможностей, ограничивают длительность импульсов управления путем прекращения вышеуказанного формирования импульсов управления на необходимый промежуток времени, начиная с момента равенства, "контролируемой величины уставки. ИПИ Заказ 417 0 Подписное Тираж иал ППП "Патент", г. Ужгород, ул. Проектная ности 3, к которому подключена нагрузка 4 и пороговое...
Устройство для управления -фазныммостовым инвертором c широтно-импульсноймодуляцией
Номер патента: 839018
Опубликовано: 15.06.1981
МПК: H02P 13/18
Метки: инвертором, фазныммостовым, широтно-импульсноймодуляцией
...- на диаграмме 11, выходное напряжение блока 2 сравненияна диаграмме 12, выходное напряжение элемента НЕ 7 - на диаграмме 13,выходное напряжение элемента НЕ 5на диаграмме 14, напряжение на выхоФе Я 4 В 5-триггера 4 - на диаграмме 15, напряжение на выходе ЯЬ В 5 трНггера 6 - диаграмма 16, выход-ное напряжение элемента И-НЕ 8 - надиаграмме 17, отпирающие импульсыкоммутирующего тиристора аноднойгруппы инверторного моста - на диаграмме 18, отпирающие импульсы ком- Омутирующего тиристора катодной группы инверторного моста - на диаграмме 19, отпирающие импульсы основного тиристора анодной группы инверторного моста - на диаграмме 20, отпи.65 рающие импульсы основного тиристоракатодной группы инверторного мостана диаграмме 21....
Устройство для управления инвертором
Номер патента: 843152
Опубликовано: 30.06.1981
МПК: H02P 13/18
Метки: инвертором
...ство управле ни я и иверт ором содержит задающий генератор 1, соединеиный с распределителем 2 импульсов с в выходами на и идентичных каналов управления, причем в каждом канале управления соответствующий выход распределителя импульсов соединен с входом формирователя 3 импульса по переднему фронту и одним из входов элемента И 4, выход элемента И соединен ЗОс одним из входов элемента ИЛИ 5, другой вход которого соединен с Выходом формирователя 3 по переднему фронту выход элемента ИЛИ соединен с усилителем-формирователем отпираю щих сигналов тиристоров инвертора 6. Генератор 7 заполняющей частоты является общим для всех каналов.Схема работает следующим образом.Распределитель 2 импульсов из частоты Г задающего генератора 1 Формирует и...
Адаптивное устройство для управленияавтономным последовательным инвертором
Номер патента: 843153
Опубликовано: 30.06.1981
Автор: Спектор
МПК: H02P 13/18
Метки: адаптивное, инвертором, последовательным, управленияавтономным
...тока при выключении тиристоров и включением следующей коммутирующей тиристорной цепи. Величина сП может регулироваться вручную или автоматически. Формирователь 8 может быть выполнен на мультивибраторе; счетных схемах,и др , На вход формирователя 8 поступает импульс выключения. На выходе схемы, через времяформируется импульс управления. 15Устройство работает следующим образом.С приходом сигнала "Пуск" .(фиг,1 а) триггер 1 формирует на единичном (пусковом) выходе разрешающий потенциО ал (фиг. 1 б), который поступает на первый вход коммутатора 2 и устанавливает его в состояние и , подготавливает элемент И 3 к селекции импульсоь на второй вход коммутатора 2, подается на формирователь 4 для формирования одиночнсго импульса (фиг,1...
Устройство для управления инвертором
Номер патента: 847485
Опубликовано: 15.07.1981
МПК: H02P 13/18
Метки: инвертором
...1 8-23 распределителя импульсов, импульс 24 запуска тиристора Формирователя 3 для первого канала, импульс25 управления транзистора формирователя 3 для первого канала, импульс26 управления вентилем инвертора.Рассмотрим работу устройства дляуправления инвертором на примере первого канала.Импульсом задающего генератора 1запускается распределитель 2 импуль 1 О сов, сигналы которого сдвинуты наЬО эл,град. относительно друг другадля трехфазного инвертора. К выходамраспределителя подключены формирователи 5 и 6, назначение которых - фор 15 мирование импульсов необходимой мощности и длительности, поступающих набазу транзистора 8 и управлякщийэлектрод - катод тиристора 1 О, формирователя 3 через блок 7, В качествещ 0 блока 7 может быть...
Способ пуска тиристорного инверторас независимым возбуждением
Номер патента: 849410
Опубликовано: 23.07.1981
МПК: H02P 13/18
Метки: возбуждением, инверторас, независимым, пуска, тиристорного
...1 Р выходного фильтра значения емкости конденсатора 6 - контура более чем на порядок, что часто выполняется на55 практике, амплитуда и длительность входного тока определяются в основном напряжением питания, индуктивностью дросселя 5, емкостью конден 0фсатора 6 и добротностью зарядного контура.При достижении в момент С амплитудой входного тока инвертора 17, величины тока уставки 18 с помощью полностью управляемого ключа 3 размыкается цепь питания инвертора, а ключом 16 замыкаются его входные шины 14 и 15. Входной ток инвертора при этом прерывается и энергия, накопленная в дросселе 5,передается через инвертор и закореченные его шины на выход преобразователя. Кривая тока 19 дросселя 5 спадет до нуля.В момент С,2 достижения тока...
Устройство для управления автономныминвертором
Номер патента: 851740
Опубликовано: 30.07.1981
Автор: Кудашов
МПК: H02P 13/18
Метки: автономныминвертором
...включения ключа 4 конденсатор 1 В генератора 3.1 импульсов, предварительно заряженный до напряжения источника питания по цепи: плюс источника питания - резистор 13-минус источника питания, разряжается по цепи: фотодиод ключа 4 - переход эмиттер-база транзистора 12- резистор 14, На выходе генератора импульсов формируется импульс, который черездиод 7 подается на вход выходного блока. Ключ 4 подключает генератор 8 вы сокочастотных импульсов к выходу делителя напряжения, при этом генератор начинает генерировать высокочастотные импульсы, которые через диод 9 подаются на вход выходного блока. 10 15 20 25 ка и элементу ИЛИ, выход которого соединен с анодом светодиода оптоэлектронного ключа, катод светодиода соединенсо вторым входом...
Устройство для управления инвертором тока
Номер патента: 855929
Опубликовано: 15.08.1981
Авторы: Бухинский, Галябарник, Грибан, Дыхненко, Кравченко, Мельничук, Новосельцев, Ситник, Тронь
МПК: H02P 13/18
Метки: инвертором
...16 часпоступаот ца вход формиователя 2импульсов запуска, выходцьс имульсь 33которого управляют тиристорами 6 и 7 компенсирующего звена. Импульсы нулевоговыхода задающего гсцератора 9 посгупаютна дополнительный делю ель 11 частоты,выходные импульсы которого поступают навходы элементов И 12 и 13. Б зависимостиот величины сигнала 24 обратной связи,5 10 15 20 25 ЗО 35 40 45 50 55 трехцозиционный переключатель 10 вырабатывает импульс 27 на одном из двух своих выходов (при величине сигнала 24 обратной связи, соответствующего номинальному выходному напряжению инвертора тока, сигналы на выходе трехпозиционного переключателя 1 О отсутствуют). Импульс 27 с выхода трехпозициоцного переключателя 10 поступает на вторые входы элементов И (например...
