Способ управления инвертором
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 819928
Автор: Глебов
Текст

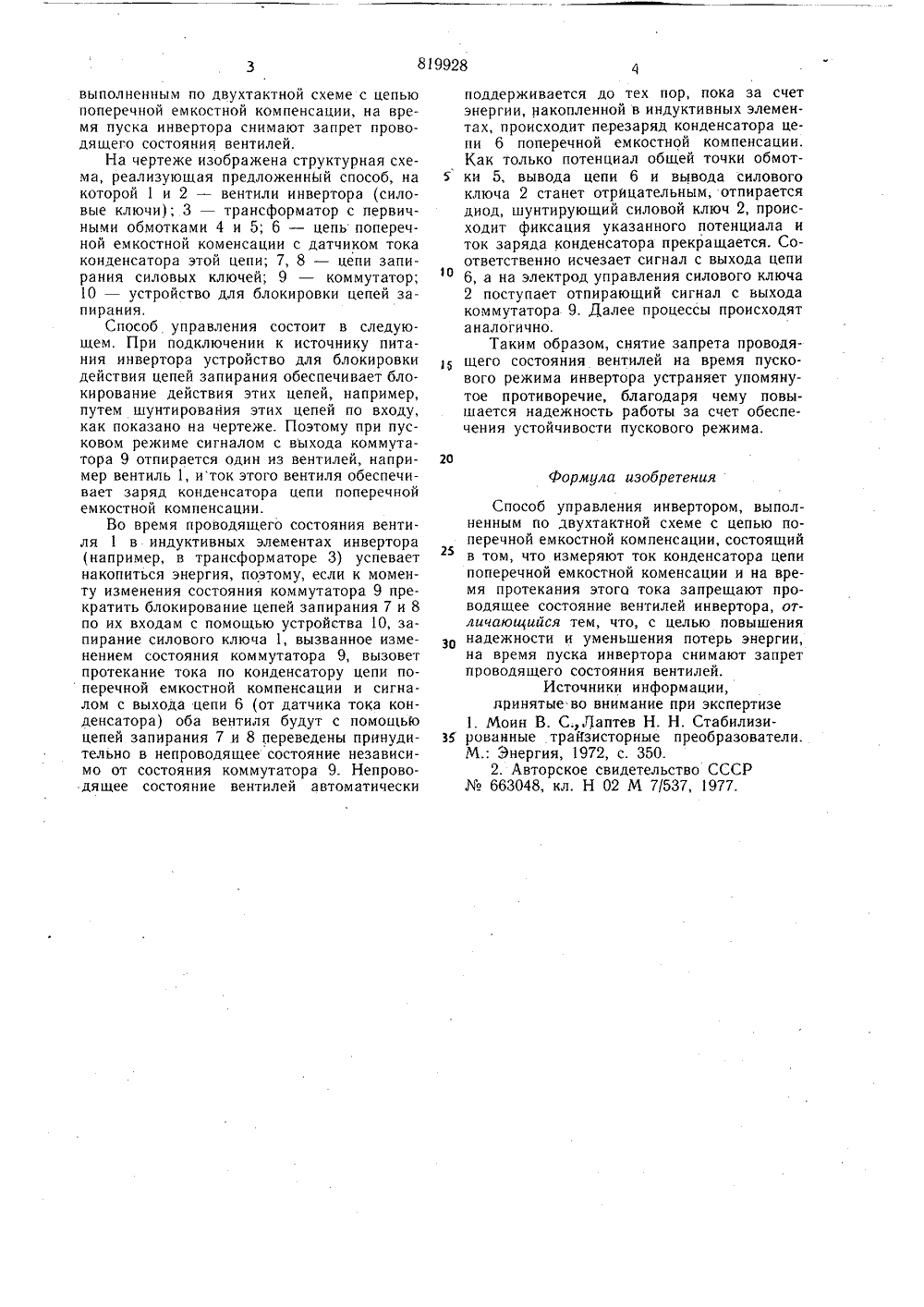

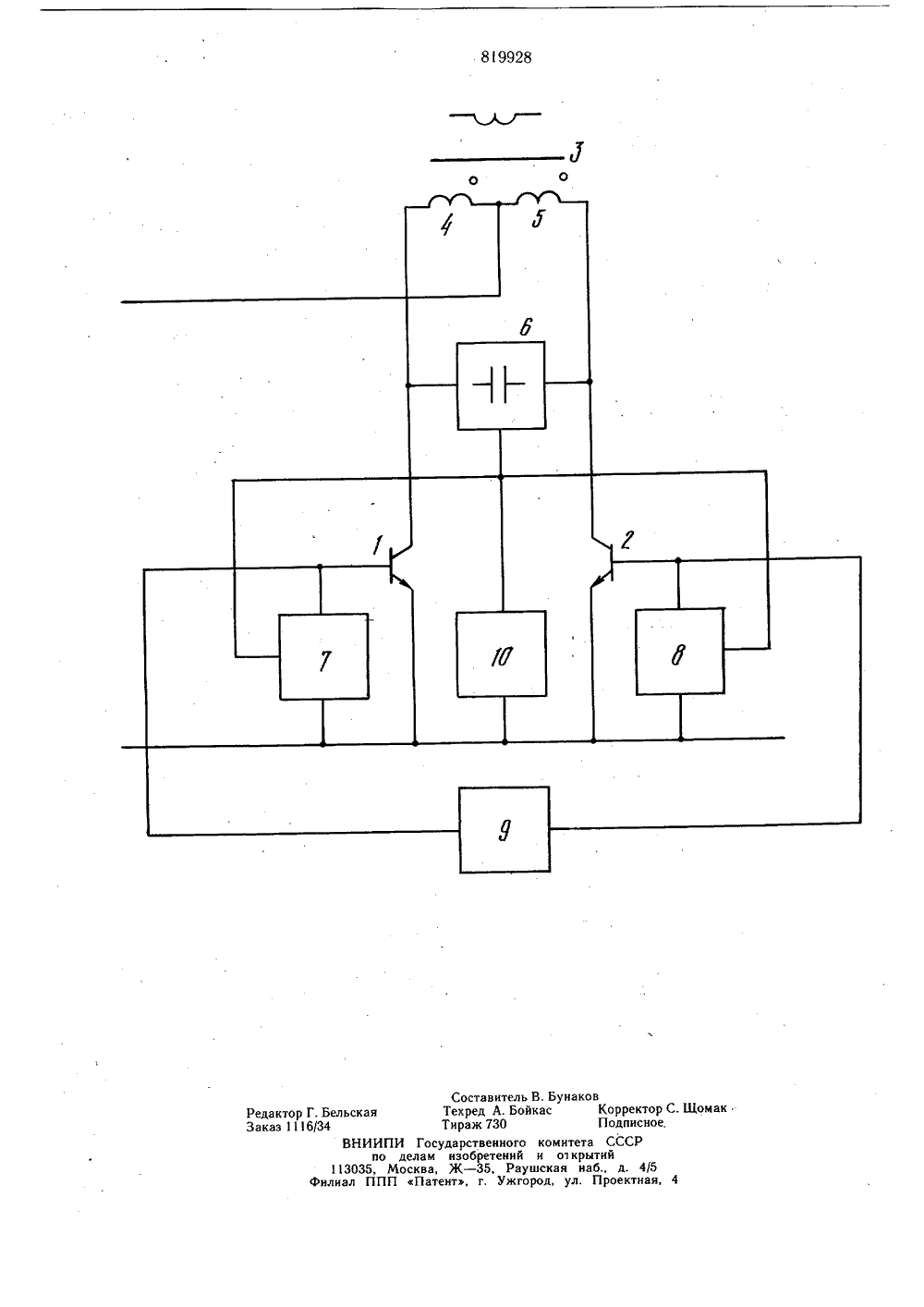

ц 819928 ОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик ФсФ.щГОпубликовано 07.04,81. Бюллетень13Дата опубликования описания 17.04.81 ао делам изобретений и открытий(72) Автор изобретения Б. А. Глебов Московский ордена Ленина энергетический инстит(54) СПОСОБ УПРАВЛЕНИЯ ИНВЕРТОРОМ Изобретение относится к электротехнике и может найти применение в системах регулирования и преобразования электрической энергии.Известен способ управления инвертором, содержащим цепь поперечной емкостной компенсации, состоящий в том, что вводят фиксированную задержку отпирания силовых ключей данного плеча двухтактной схе.- мы по отношению к моменту запирания силовых ключей другого плеча двухтактного инвертора 11,Недостаток известного способа состоит в том, что величина требуемой задержки в реальных условиях зависит от режима работы инвертора. Поэтому время задержки, установленное, например, для режима малого тока нагрузки, когда процесс перезаряда конденсатора цепи поперечной емкостной компенсации наиболее продолжителен, чрезмерно велико для режима максимального тока. При этом в кривой выходного напряжения инвертора появляются паузы, что ведет к повышению потерь и заставляет увеличивать габариты сглаживающих фильтров.Наиболее близким к изобретению по технической сущности является способ управления инвертором, выполненным по двухтактной схеме с цепью поперечной емкостной компенсации, который заключается в том, что измеряют ток конденсатора цепи поперечной емкостной компенсации и на время протекания этого тока запрещают проводящее состояние вентилей инвертора 2.Недостаток способа состоящий в том,что пусковой режим неустойчив и в этом режиме возникают потери мощности, обусловлен тем, что при пусковом режиме в реак 1 о тивных элементах инвертора еще не накоплена энергия и заряд конденсатора цепи поперечной емкостной компенсации может произойти только за счет протекания тока через отпирающийся силовой ключ. При этом возникает противоречие: при появлении тока через конденсатор вступает в действие цепь запрета проводящего состояния силовых ключей, а первоначальный заряд конденсатора может быть осуществлен только за счет тока отпирающихся силовых ключей.20Цель изббретения заключается в повышении надежности путем улучшения пускового режима и уменьшении потерь энергии.Это достигается тем, что согласно предложенному способу управления инвертором,выполненным по двухтактной схеме с цепью поперечной емкостной компенсации, на время пуска инвертора снимают запрет проводящего состояния вентилей.На чертеже изображена структурная схема, реализующая предложеннЫй способ, на которой 1 и 2 - вентили инвертора (силовые ключи); 3 - трансформатор с первичными обмотками 4 и 5; 6 - цепь поперечной емкостной коменсации с датчиком тока конденсатора этой цепи; 7, 8 - цепи запирания силовых ключей; 9 - коммутатор;10 - устройство для блокировки цепей запирания,Способ управления состоит в следующем, При подключении к источнику питания инвертора устройство для блокировки действия цепей запирания обеспечивает блокирование действия этих цепей, например, путем шунтирования этих цепей по входу, как показано на чертеже. Поэтому при пусковом режиме сигналом с выхода коммутатора 9 отпирается один из вентилей, например вентиль 1, иток этого вентиля обеспечивает заряд конденсатора цепи поперечной емкостной компенсации.Во время проводящего состояния вентиля 1 в индуктивных элементах инвертора (например, в трансформаторе 3) успевает накопиться энергия, поэтому, если к моменту изменения состояния коммутатора 9 прекратить блокирование цепей запирания 7 и 8 по их входам с помощью устройства 10, запирание силового ключа 1, вызванное изменением состояния коммутатора 9, вызовет протекание тока по конденсатору цепи поперечной емкостной компенсации и сигналом с выхода цепи 6 (от датчика тока конденсатора) оба вентиля будут с помощью цепей запирания 7 и 8 переведены принудительно в непроводящее состояние независимо от состояния коммутатора 9. Непроводя шее состояние вентилей автоматически поддерживается до тех пор, пока за счет энергии, накопленной в индуктивных элементах, происходит перезаряд конденсатора цепи 6 поперечной емкостной компенсации.Как только потенциал общей точки обмот ки 5, вывода цепи 6 и вывода силовогоключа 2 станет отрицательным, отпирается диод, шунтирующий силовой ключ 2, происходит фиксация указанного потенциала и ток заряда конденсатора прекращается. Соответственно исчезает сигнал с выхода цепи 6, а на электрод управления силового ключа 2 поступает отпирающий сигнал с выхода коммутатора 9. Далее процессы происходят аналогично.Таким образом, снятие запрета проводя щего состояния вентилей на время пускового режима инвертора устраняет упомянутое противоречие, благодаря чему повышается надежность работы за счет обеспечения устойчивости пускового режима.20Формула изобретенияСпособ управления инвертором, выполненным по двухтактной схеме с цепью поперечной емкостной компенсации, состоящийв том, что измеряют ток конденсатора цепипоперечной емкостной коменсации и на время протекания этого тока запрещают проводящее состояние вентилей инвертора, отличающийся тем, что, с целью повышениянадежности и уменьшения потерь энергии,на время пуска инвертора снимают запретпроводящего состояния вентилей.Источники информации,принятые во внимание при экспертизе1. Моин В. С.,Лаптев Н. Н. Стабилизи 3 роыанные трайзисторные преобразователи,М.: Энергия, 1972, с. 350.2. Авторское свидетельство СССР663048, кл. Н 02 М 7/537, 1977.В. Бунакас Корректо Подписно 1130 лиал едактор Г. Бельеаказ 1116/34ВН СоставителТехред А. БТираж 730 ИИПИ Государственного комите по делам изобретений и от кр 5, Москва, Ж - 35, Раушская н ППП Патент, г. Ужгород, ул. та СССР ытий аб., д. 4/5 Проектная,Щомак
СмотретьЗаявка
2769399, 25.05.1979
МОСКОВСКИЙ ОРДЕНА ЛЕНИНА ЭНЕРГЕТИЧЕС-КИЙ ИНСТИТУТ
ГЛЕБОВ БОРИС АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: H02P 13/18
Метки: инвертором
Опубликовано: 07.04.1981
