H02P 13/18 — H02P 13/18

Номер патента: 743159

Опубликовано: 25.06.1980

Автор: Матчак

МПК: H02P 13/18

Метки: восстановления, времени, инвертора, тиристоров

...заданного и реального 35 времени в напряжение ОЬЯ; равны, О, ==ОкаТаким образом коэффициенты передачи звеньев 3 и 4 предлагаемого устройства и преобразователя разности за данного и реального времени запиранияи ее знака в напряжение одинаковы, Таккак остальные звенья предлагаемого устройства и известных идентичны, то, следовательно, и динамика процесса регули рования времени запирания у них одинакова.Таким образом, функциональные возможности предлагаемого устройства расширены - выходной параметр может регу лироваться от внешнего источника илистабилизироваться на уровне заданноговремени восстановления. 3 74 преобразователем на выходе), а также узкая область применения устройства (только инверторы тока).Пель, изобретения - расширение...

Номер патента: 743160

Опубликовано: 25.06.1980

Автор: Мариничев

МПК: H02P 13/18

Метки: инвертором

...регулируемых одно вибраторов, блокинг-генераторов и множества других схем фазосмешения, выполняемых по вертикальному принципу с различной формой кривой опорного напряжения. Показанный на фиг. 2 распре-делитель выполнен на основе Д-К триггерано может быть выполнен и на других типах триггеров, имеюших входную логику, или на дешифраторах. формирователь синхроимпульсов строится на основе компараторов, позволяющих формировать импульсы в определенной фазе по отношению к кривой переменного напряжения.В нормальных режимах работы, преобразователя на выходе фазосмешаюшего устройства 25 формируются импульсы - О ф, передние фронты которых совпадают с фронтами импульсов О., а дли-. тельность их СС определяется сигналоМрегулятора 0 р . Эти...

Номер патента: 744901

Опубликовано: 30.06.1980

Автор: Мариничев

МПК: H02P 13/18

Метки: инвертором, стабилизированным

...импульсы 45 задающего генератора, сигналы 46 нв выходе триггера распределителя импульсов, выходные сигналы 47 и 48 формирователей 35 и 36, выходные сигналы 49 и 50 компараторов 41 и 42, управляюшие сигналы 51 и 52.Устройство выполнено по многоканаль- ной схеме, в каждом канале, которой формируют два противофазных импульса. Аналогичным образом устройство может быть выполнено по одноканальному принципу управления тиристорами.Формирователи 35 и 36 дополнительных серий выполняются на основе компараторов, позволяюших формировать сигналы в определенной фазе ( Ящ или бю. ) по отношению к кривой переменного напряжения 43. Устройство работает следуюшим обрвзомеВ нормальных режимах работы пре бразоватепя нв выходе фазосмешаюшего блока 32...

Номер патента: 744902

Опубликовано: 30.06.1980

Автор: Мариничев

МПК: H02P 13/18

Метки: инвертором

...задеюцего генератора могут быть использованы Иироко известные схемы Генераторов;рямоугодьных импульсов, Фезосмецеошие устройства могут быть выполнены на основе регулируемых одновибра горов, бпокинг-генератора и других вариантов схем фезосмешения, вьопяемых по вертикальному принципу с разпичной формой кривой опорного напряжения Гредставденный ца 1 ИГ, 2 рЕСрЕДЕитЕлЬВЫПОДЕиЬЙ на основе 7-Х тргге",а,. Мокет состоять из нескольких триггеров при одноканаль1. Способ управления инвертором тока, содержащим коммутатор, компенсатор, датчик входного тока, задающий генератор, шины переменного тока коммутатора, путем формирования двух серий управляющих импульсов, синхронизированных 5 7449 ном исполнении. Выбор схемы распределителя зависит от...

Номер патента: 748786

Опубликовано: 15.07.1980

Авторы: Бенгина, Беренштейн, Чванов

МПК: H02P 13/18

Метки: инвертором, индуктивно-вентильным, компенсатором, параллельным

...блокауправления компенсатором.Устройство работает следующим образом.Сигналы датчикон 21-26 тока, проходя и каждом канале блока управленияинвертором через элемент 32 ИЛИ вформирователь 37 импульсов запрещаютформирование импульсов управлениявентилями йнвертора, обеспечиваяэтим необходимую последовательностьвключения вентилей инвертора во всехрежимах работы иннертора и исключаявозможность опрокидывания инвертора. Включенныйвентиль иннертора1 2 3 4 5 бКаналы, вкоторыхпри этомпоступаетзапрет 4,5 5,6 6,1 1,2 2,3 3,4 Сигналы датчиков 27-29 напряжения, а также сигналы датчиков 21-26 тока пос упают соответственно на элементы э 5 АЛЙ-НЕ и 30 ИЛИр далее кз элемент 33 И логического блока. При нормальном режиме работы инвертора на выходе...

Номер патента: 748787

Опубликовано: 15.07.1980

Авторы: Беляев, Ильин, Петренко, Шейна

МПК: H02P 13/18

Метки: инвертором

...должны быть автономно включены тиристоры 20 и 21. Этодостигается подачей импульсов непосредственно на управляющие электродытиристоров 3 соответствующих тиристорно-трансформаторных ячеек 1, При этбмконденсатбры 2 соседних ячеек разряжаются через открытый тиристор 3 поцепи: плюс конденсатора 2 - резистор 405 " тиристор 3 соответствующий:вклю-.ченной ячейки 1 -диод 4 - минус конденсатора 2. Следующий эа этим импульс-управления от задающего генератора 9поступает на тиристоры 12 и 13 коммутируюшего блока 11, Включений тиристора 12 приводит к зарядке конденсатора 15 полярностью, указанной на чертеже, а включение тиристора 13 - к по" даче высокочастотного прямоугольногонапряжения питания на ячейки 1. Разряженный к этому времени...

Номер патента: 748788

Опубликовано: 15.07.1980

Авторы: Большов, Макаренко, Подушко, Сенько, Скобченко, Смирнов

МПК: H02P 13/18

Метки: переключающей, схемы, транзисторами

...в режиме холостого хода будет формироваться соответственно напряжение 60 и 61, причем в момент й будет открыт транзистор 32, а транзистор 31 закрыт. Тогда один из выводов резистора 36 подключен к минусовой шине питания усилителей и логических схем, а в точке контроля, образованной соединением первичной обмотки разделительного трансформатора 34 и резистора 36 будет Формироваться напряжение, показанное на диаграмме 62. До момента , транзистор32 закрыт и в точке контроля формируется напряжение, равное удвоенному напряжению питания усилителей мощности. В момент й открывается транэистор 32, на вторичной обмотке разделительного трансформатора 34 меняется полярность напряжения,.и через диод 38 и открытый транзистор 5 клю-, ча 3 протекает ток,...

Номер патента: 748789

Опубликовано: 15.07.1980

Авторы: Иванов, Ройзман, Уржумсков, Юнусов

МПК: H02P 13/18

Метки: выходной, инвертора, мощности, тиристорного

...4.Напряжение О на выходе генератора 8 показано на фиг.За. Частота Оэ выбирается на несколько порядков(3-10) ниже частоты задающего генератора 4. Модулятор 7 скважности преобразует импульсы Ов н прямоугольные(фиг,36), скнажность которых зависит от величины сигнала О с задатчика 9 мощности. Изменяя скнажность импульсов О , поступающих на вход управления ключа 2, изменяют время пребывания ключа 2 в закрытом и открытом состояниях, а тем самым, время, в течение которого частота, задающая цепь 1, через инерционное звено 3 подключена к задающему генератору 4. Частотно-задающая цепь 1 представляет собой регулируемый источник постоянного напряжения (фиг.Зв), выходное напряжение О, которого определяет амплитуды выход.ных напряжений О ключа...

Номер патента: 748790

Опубликовано: 15.07.1980

Авторы: Поляков, Шрейнер

МПК: H02P 13/18

Метки: инвертором, модуляцией, широтно-импульсной

...угловой частотойсИ25 Ш:,) + -оп огде- фазовый сдвиг между сигна/лами генератора 7 и 8.Сигналы с выходов генераторов 7и 8 поступают на входы формирователя 9, в котором формируются сигналыуправления модуляторами 1-6.Преобразование сигналов О, О иО осуществляется по двум идентичнымканалам. Сигналы с выхода модулятосмров 1-3 суммируются и проходят черезпоследовательно включенные интегратор 10, нуль-орган 11 и схему 12,совпадения, а сигналы с выхода модуляторов 4-6 - через интегратор 14,40 нуль-орган 15 и элемент 16 И. В результате преобразования входныхсигналов модуляторами 1-3 на их выходах имеем знакопеременные сигналыпрямоугольно-ступенчатой формы,амплитуда которых определяется соответствующими входными воздействиями(О, О, Ос ). Данные...

Номер патента: 748791

Опубликовано: 15.07.1980

Авторы: Глебов, Жарикова

МПК: H02P 13/18

Метки: инвертором

...ведомого транзистора 4 соединен с коллектором ведущего транзистора 1.Эмиттер ведомого транзистора 5соединен с коллектором ведущего транзистора 2,В варианте схемы связь между эмит.терами ведомых и ведущих транзисторовосуществляется через показанные начертеже пунктиром секции основныхпервичных обмоток трансформаторов тока 7 и 8.Принцип действия устройства управления состоит в следующем. Пусть в соткрытом состоянии находятся транзисторы 2 и 4, Тогда током обмотки 10трансформатор 8 устанавливается в состояние отрицательной намагниченности,конденсатор РС-цепочки 14 разряжается, а конденсатор РС- цепочки1 б заряжается.Запирание транзистора 2прерываетток в обмотке 10, При этом на обмотке 18 возникает ЭДС электромагнитнойиндукции; которая...

Номер патента: 748792

Опубликовано: 15.07.1980

Авторы: Глебов, Жарикова, Новиков

МПК: H02P 13/18

Метки: вентильным, преобразователем

...ного преобразователя 1,Способ осуществляется следующим образом. 15При подключении системы к питающей сети напряжение на емкостном фильтре 4 равно нулю. Соответственно равен нулю и сигнал с резистивного делителя 7, Поэтому первый компаратор 8 устанавливается в состояние логической "1" на выходе, а операционный усилитель 9 переходит в состояние, характеризующееся максимальной величиной выходного положительного напряжения для данного типа усилителей. В результате этого на инвертирующем входе второго компаратора 13 и неинвертирующем входе третьего компаратора 14 устанавливается напряжение, меньшее величины З 0 выходного напряжения операционного усилителя 9 на величину падения на открытом диоде 12, Диод 12 открыт вследствие протекания...

Номер патента: 748793

Опубликовано: 15.07.1980

Авторы: Добрускин, Житков, Рождественский

МПК: H02P 13/18

Метки: инвертором, мостовым, трехфазным

...(рассматриваемые моменты34-39 времени условно показаны стрелками на фиг,2),По задним фронтам импульсов управления (см,фиг.2) вентилями анодной(катодной) группы срабатывает анодный 13 (катодный 14) (см.фиг,1) узелгашения и выключают соответственновентили анодной (катодной) группы.В моменты 31 и 34 (см.фиг.2) импульсыуправления подают на вентили 3 и 5анодной группы инвертора (см.фиг.1) .Такое включение вентилей приводитк Формированию нулевой паузы в кривых всех трех фазных напряжений, таккак все Фазы нагрузки при этом подключены к одному (положительному)зажиму источника питания (см.фиг.4 а),В течение этого интервала токи Фазнаправлены следующим образом; токфазы А направлен от узла нагрузкичерез обратный диод 7 к положительному зажиму...

Номер патента: 750697

Опубликовано: 23.07.1980

Автор: Высочанский

МПК: H02P 13/18

Метки: вентилей, запирания, инвертора

...диаграммы внешних выводов инвертора, построенные относитепьносреаней точки вторичной обмотки трансформатора, 20-22 - кривые тока нагрузки, 23 - кривая ЭДС фазы А, 24 и 25 кривые линейного напряжения.Кривые тока и ЭДС построены аляслучая питаний двигателя с синхроннымреактвнсом, равным 0,7, активным сопро- тивлением, равным нулю и углом опережения тока, равному./9,Пусть в системе установился стационарный периодический процесс и в моментс ток проводит вентили 1, 2, 3, В этовремя мгновенная величина ЭДС двигателя превьшает нвпряжение на входе инвертора и ток фазы АА спадает. К моменту 1 ток 1 А сановся равным нудю ивентиль 1 начинает восстанавливать своивентипьные свойства за счет обратногонапряжения 0 ==Е А, гае ОД- напряжеОдние звена...

Номер патента: 752747

Опубликовано: 30.07.1980

Авторы: Булатов, Олещук, Чаплыгин, Шевченко

МПК: H02P 13/18

Метки: автономным, инвертором

...55 КЕНН 51 ННЬЕРЧОРа, СНСКТР РВССЧИТс 1 Н НРИ Наибольшем уровне Выходного напряжения (для онредслсшости приведены материалы, Относящисс 51 к ннвср 1 Ору с Л = 3) .Силовая схема нньсртора содержит Вентили первичной стороны 1 - 4 и вентили ВОрцс 1 НОИ СтОрОНЫ 5 - 7.Выходное напряжение инвсртора показано на фиг. 1, а.Как видно нз диаграмм, в данном способе формнрусся Выходнос напр 55 кспс с большим числом импульсов иа иолуисриоде. 11 рн соответствующем Выборе коэ 11 ф 1- цнснтов трансфор 5 ации секции это иозво л 5 ет нсклюс 1 нть (А+2) нечетных гармоник ИЗ СПЕК 1 Рс ВЫХОДНОГО Н 2 НР 51 жсии 51 НВСР- тора,На фнг. 1, 6, в прсдстаьлсны шггсрвалы проводящего состояния вентилей первичНой СТОРОНЫ, ФОРМа Н 2 Г 1 РЯТКЕНИ 51 Нс 1 ВЫ.соде инвертора...

Номер патента: 752748

Опубликовано: 30.07.1980

Авторы: Абрамов, Дорошин

МПК: H02P 13/18

Метки: преобразователем, трехфазным, частоты

...М - модули 10 15 20 25 30 35 40 45 50 55 60 65 4рующие сигналы; а, х, 6, у, с, г - вспомогательные сигналы, упреждающие модулирующие по фазе на 30"; Т - сигналы датчиков направления тока.Все перечисленные сигналы, относящиеся к катодным группам вентилей, в соответствии с их принадлежностью к фазам отмечены индексами а, 6, с, а к анодным - х, у, г; 1 ХК, 2 ХК - моменты искусственных коммутаций вентилей преобразователя, соответствующие сигналам датчиков направления тока 1 Т, 2 Т, и т. д.; 1,1 - выходное напряжение фазы А; Н и ЬН - соответственно несущий и укороченный со стороны заднего фронта несущие сигналы.На диаграммах фиг. 2, а, б, в приведены управляющие сигналы ГГь, Г, и Г Г, 1 сформированные по описываемому способу (для...

Номер патента: 752749

Опубликовано: 30.07.1980

Автор: Ефимов

МПК: H02P 13/18

Метки: инвертором, многофазным

...что до момента 1 выходы блоков 17 и 18 условно отключень от входов установки в "0" и " 1" всех триггеров. В этом случае фазы переключения одноименных триггеров могут отличаться одна от другой на произвольный угол, кратный 30 эл,град.Эпюры напряжений на прямых выходах триггеров 5, 6 и 10 первого канала обозначены соответственно 0-" О" И О6 40 эпюры, напряжений на прямых выходах триггеров 5 второго и третьего каналов обозначены соответственно 0 и 0 . Эпюры напряжений на прямом и инверсном выходе мажоритарного элемента 11 обозначены Ол 4 и Оц на выходах блоков 17 и 18 -04 и 0(8Пусть в момент времени 1, выходы схем 17 и .18 оказываются подключенными ко входам установки в 0" т (входы Р ) и в "1 (входы Ь ) всех триггеров. В этот момент...

Номер патента: 752750

Опубликовано: 30.07.1980

Авторы: Баранов, Кирсанов, Кочергин

МПК: H02P 13/18

Метки: инвертором, мостовым, трехфазным

...выходные шины 0" - "5"распределителя 10 и выходные шины С, 35 С блока 9 поступают на вход логическогоблока 11 формирования сигналою управления ключевыми Е, - Й мостового усилителя 12.Логический блох 11 формирует сигна лы управления по следующему законуОСЧЧпЧ ,Яй =4" СУ 5 Ч" О "ЧцЪ" С й:(2)45 К "-2 Су Зф Ч "д" Ч 5 СК =В (3)1 р1 а 5Рассмотрим работу схемы устройстваслучае, когда делители 1, 7 по сигналу на шине "Реверс работают в режиме 50суммирования поступающих на их входыимпульсов и установлены в нулевое .исходное состояние.Сигналы высокой частоты 4 поступаютв делитель 1 и вызывают появление на его цифровом выходе А постоянно увеличивающихся цифровых сигналов. Дели,тель 3 всегда работает в режиме вычи6На фиг. 3...

Номер патента: 758468

Опубликовано: 23.08.1980

Авторы: Ганькевич, Тищенко

МПК: H02P 13/18

Метки: импульсным, многофазным, регулятором

...к выходам двухвходовых элементов И 14, 15, поступает прямоугольное напряжение с выходов двухвходовых элементов И 14, 15 блока логики 16. На второй вход регулятора 3, подключенный к выходу двухвходового элемента ИЛИ 17, поступает прямоугольное напряжение с выхода двухвходового элемента ИЛИ 17 бло ка логики 16, на. второй вход регулятора 4, подключенный к выходу трехвходового элемен та ИЛИ 18, поступает прямоугольное напряже.ние с выхода трехвходового элемента ИЛИ 18 .блока логики 16, а на второй вход регулятора 5, подключенный к выходу четырехвходового элемента ИЛИ 19, поступает прямоуголь.ное напряжение с выхода четырехвходового элемента ИЛИ 19 блока логики 16. На входы двухвходового элемента И 14 блока логики 16 связанного с входом...

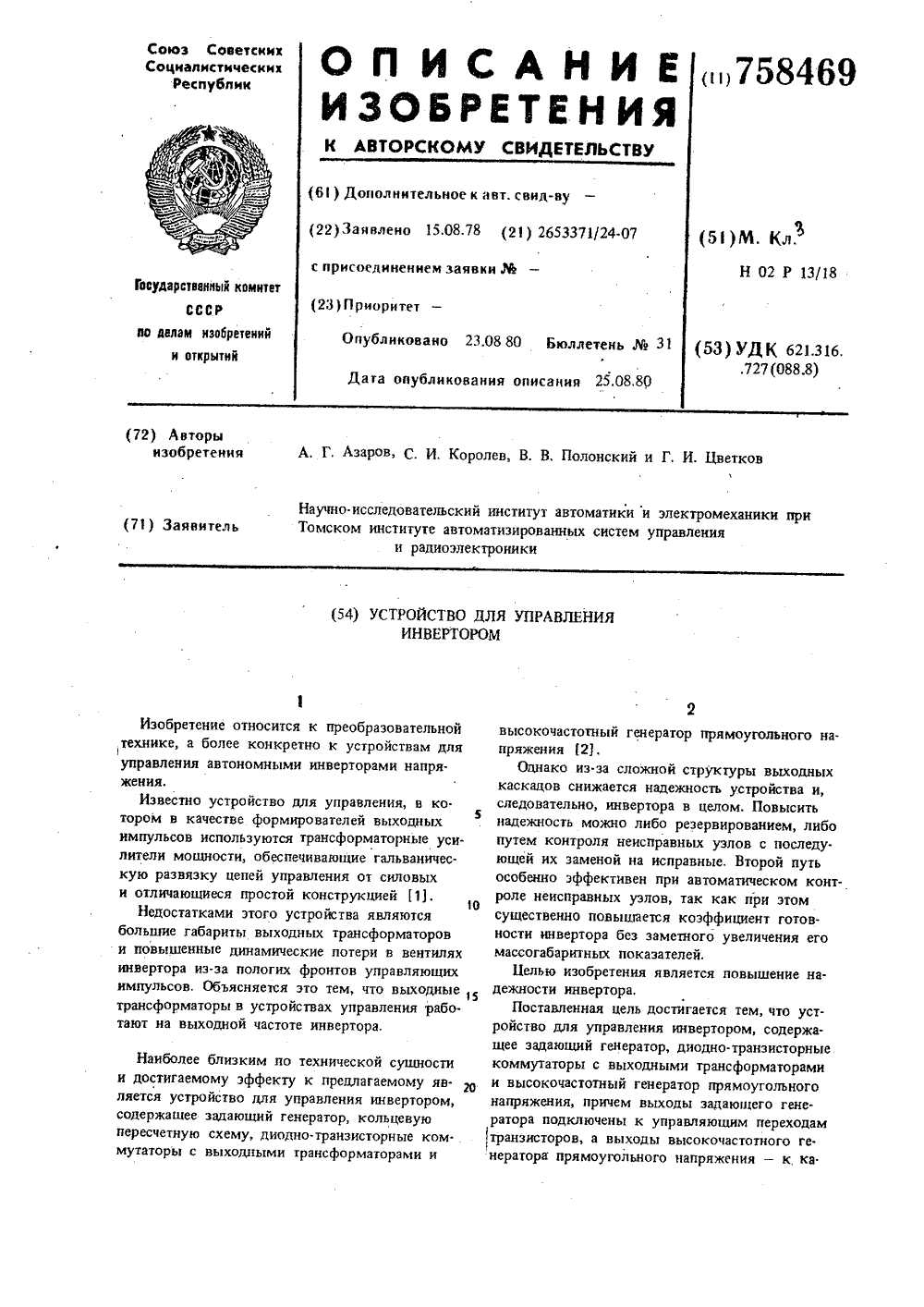

Номер патента: 758469

Опубликовано: 23.08.1980

Авторы: Азаров, Королев, Полонский, Цветков

МПК: H02P 13/18

Метки: инвертором

...коммутаторы, а также при отказе задающего генератора 1.Питание элемента задержки 7 осуществляетсяот отдельного выпрямителя с фильтром 9, под.ключенного к выходу высокочастотного генератора 4. Это сделано для более точного определения неисправного узла. Если бы питание эле.мента задержки осуществлялось от общего источника питания, то при неработавшем генера.торе 4 блок контроля также сработал бы, хо.тя отказа в устройстве управления нет.Благодаря тому, что устройство для управления инвертором снабжено блоком контроля,повышается надежность инвертора в целом,так как появляется возможность быстро отыскать неисправный блок, заменить его и темсамым существенно повысить коэффициент готовности инвертора. 50 3 758469 атодам диодов...

Номер патента: 758470

Опубликовано: 23.08.1980

Авторы: Азаров, Королев, Полонский, Цветков

МПК: H02P 13/18

Метки: инвертором, т-фазным, тиристорным

...триггеров (пз=2), т.е. изображенное на фиг, 1 устройство предназначено55для управления двухфазным инвертором..Устройство для управления т-фаэным тиристорным инвертором работает следующим образом,4При подаче напряжения питания на выходе задающего генератора 1 формируются импульсы 19, которые поступают на блок 2, На выходе первого триггера кольцевой пересчетной схемы формируются прямой 20 и инверсный 21 сигналы, на выходе второго триггера - сигналы 22 и 23. Поскольку логические блоки задержки 4 и 5 выполнены по одной и той же схеме, принцип работы их одинаков, то далее останавливаются на работе логическогоблока зацержки 4. На выходе элемента 2-2 И.ИЛИ, 12 формируются сигналы 24, длительность которых равна времени, в течение которого...

Номер патента: 758471

Опубликовано: 23.08.1980

Авторы: Булатов, Одынь

МПК: H02P 13/18

Метки: автономным, инвертором, тиристорным

...управдеция При этом заряженный кон в донсатор 14 создает сразу на всех ос. новных тиристорах инвертора импульс обратного анодного напряжения, который сохраняется до момента времени пока напряжение на конденсаторе 14 не изменит полярность при его перезарядке по контуру 14 - 18 -22 - источ ник питания инвертора - 21 - 15 - 14. Одновременно с отпиранием коммутирующих тиристоров 15 и 18 в момент времени 14 подают импульс отрицатель ного тока управления на рабочий тиристор 1, обеспечивая тем самым его комбинированное выключение, т. е. выключение при совместном воздействии импульсов обратного анодного напряжения и от рицательного тока управления. А рабочие тиристоры 2 и 6, которые проводили ток до начала коммутации и на которые импульсы...

Номер патента: 764094

Опубликовано: 15.09.1980

Авторы: Азаров, Королев, Полонский, Цветков

МПК: H02P 13/18

Метки: инвертором

...на два 2, формирователя 3 треугольного напряжения, блока 4 срав 4нения, формирователей 5 и 6 коротких импульсов, схем ИЛИ 7 и 8, формирователей 9 и 1 О выходных импульсов. Выходы задающего генератора 1 соединены со входами формирователя 3, формирователей 5 и 6 и де. лителя на два 2. Выход формирователя 3 соединен с одним входом блока 4, другой вход которого соединен с источником напряжения управления Ц. Выходы блока 4 сравнения соединены с одним из входов схем ИЛИ 7 и 8, другие входы которых соединены с выходами формирователей 5 и 6 коротких импульсов. Выходы схем ИЛИ 7 и 8 соединены соответственно со входами синхронизации формирователей 9 и О выходных импульсов. Управляющие входы формирователя 1 О соединены с выходами формирователя...

Номер патента: 764095

Опубликовано: 15.09.1980

Авторы: Королев, Мордвинов

МПК: H02P 13/18

Метки: однофазным, преобразователем, статическим

...управления инвертором. Инвертор 77 формирует прямоугольное напряжение 98 (фиг.2). Одновременно к выходу триггера 2 подключен делитель 3 частоты, на выходе которого формируется сигнал в и раз ниже рабочей частоты инвертора 77(в рассматриваемом случае- количество подынтервалов в тактовом интервале равно 4). Напряжение 99 с выхода делителя 3 частоты поступает на кольцевую пересчетиую схему с щ ячейками (в рассматриваемом варианте в=12), на выходе которых Формируются прямоугольные сигналы в равной длительности (на выходе первой ячейки 52 формируется сигнал длительностью- с 4, на выходе второй ячейки 53 - Ф 4 -1 ра выходе третьей ячейки 54 - й 8- й,и т. д.). Далее указанные сигналы с кольцевой пересчетной схемы и сигнал с триггера поступают...

Номер патента: 764096

Опубликовано: 15.09.1980

Авторы: Беляев, Гульков, Сидоров

МПК: H02P 13/18

Метки: выходного, модуляции, переменного, широтно-импульсной

...некачественный гармонический состав,. поскольку импульсынапряжения располагаются произвольнов полупериоде, то создается несимметричная трехфазная система напряжений.37 б 4096от наЧала синусоиды, Тц -расстояниемежду центрами импульсов.для формирования симметричнойтрехфазной системы выходного напряжения число импульсов в каждом полупериоде и в каящой фазе должно бытьодинаковым. Начальные и конечныефронты этих импульсов должны совпадать .для нормальной работы трехфазной"йулевого провода. Импульсы йайряйенйяво всех полупериодах трехфазной сис" "тейы"должны располагаться одинаково,Этим"условиям удовлетворяет то обстоя-"тельство, что импульсы имеют центры,которые располагают относительно-друг"друга "на расстоянии ТМ/гпгде т - число...

Номер патента: 765980

Опубликовано: 23.09.1980

Авторы: Моин, Сурминский

МПК: H02P 13/18

Метки: аппроксимирующего, выходного, инвертора, синусоиду, ступенчатого, формирования

...получение паузы на нулевом уровне выходного напряжения.Выходное напряжение Од ячейки 2 с.частотой вдвое (Фиг. 1 Г,э ) или вчет."веро (фиг. 1 г) большей основной частоты инвертора суммируется с помощью выходного трансформатора 3ячейки 2 с напряжением питания Оэинвертора, а суммарное напряжениеОь + д используется для питания Щосновной ячейки 1, ключи которой ком"Ьюутируются на основной частоте сосдвигом 22,5 эл, град. (Фиг. 1 г) илисо сдвигом 45 эл. град. по основнойчастоте (фиг. 1, э ) и так чтобы кроР 25меобычного инвертирования напряженияОЭ+ О обеспечить в начале и вконце каждого полупериода основнойчастоты получение паузы на нулевомуровне длительностью, например,30 эл. град. (Фиг. 1 Г, 3 )и 45 эл. град. (Фиг. 1 г),...

Номер патента: 767937

Опубликовано: 30.09.1980

Авторы: Новосельцев, Эраносян

МПК: H02P 13/18

Метки: инвертором, транзисторным

...в качестве ис-, .точника сигнала управления, компаратор 5,первую КС-цепь 6, вторую КС-цепь 7, импульсный усилитель 8, первый и второй триггеры 9 и 10, первый н второй усилители 11и 12, узлы 13 и 14 сложения, каждый из36 которых соедйнен с соответствующими силовыми ключами 5 и 6. Первая йС-цепьсодержит резистор 7, конденсатор 18, диод 19. Вторая КС-цепь содержит резистор 20и конденсатор 2. Устройство управления инвертором работает следующим образом.Задающий генератор 1 формирует последовательность импульсов прямоугольной формы (фиг. 2 а). Напряжение с егозф выхода подается на узел 2 задержки, который формирует для запуска триггера 9прямоугольнйе импульсы длительностью г(фиг. 2 .в). Сигнал с узла 1 поступаеттакже на дифференцирующую...

Номер патента: 771850

Опубликовано: 15.10.1980

Авторы: Безгачин, Гречко

МПК: H02P 13/18

Метки: инвертором, однофазным, тиристорным

...сигнал запрета (Фиг. 2 ж), то на цепи управления тиристорами 32 и 33 поступаютимпульсы управления, аналогичные импульсам, поступающим на тиристоры30 и 31 (а на тиристор 41 аналогичные импульсам на тиристоре 40), только сдвинутые относительно последних на время, определяемое шириной импульсов регулятора 3 (Фиг. 2 м, н,и), Ширина импульсов напряжения на выходе предварительного инвертора таким образом определяется шириной импуль.сов на выходе регулятора 3.Достоинством такого способа формирования выходного напряжения предварительного инвертора является то, что в моменты времени, когда на выходе предварительного инвертора в целом Формируется нулевая ступень напряжения (фиг. 2 о,п), то первичная обмотка промежуточного трансформатора...

Номер патента: 773900

Опубликовано: 23.10.1980

Автор: Лаптев

МПК: H02P 13/18

Метки: преобразователем, статическим

...10 и после уменьшения прямого тока через диоды 5 и б до нуля, обеспечивает развитие обратного тока, который замыкается через нагрузку 11 В диодах 5 и б под действием обратного тока протекают процессы рассасывания избыточных носителей и падение напряжения на них практичес ки равно нулю. В связи с этим остаточные падения напряжения на полупроводниковых .элементах 1,2,5,6 в процессе изменения их токов фиксируются разностью.приведенных напряжений вспомогательного и первичного источников на уровне близком к нулю, Далее оканчивается процесс уменьшения токов в коллекторах транзисторов 1 и 2, после чего оканчиваются и процессы рассасывания избыточных носителей в диодах 5 и б, Далее окан чивается процесс уменьшения. токов в коллекторах...

Номер патента: 773901

Опубликовано: 23.10.1980

Автор: Джус

МПК: H02P 13/18

Метки: инвертора, параллельного, пуска

...тока, силовые тиристоры 3 и 4, конденсатор 5 и датчик 6 тока нагрузки (трансформатор)тока. К выходным выводам инвертора подключена нагрузка 7. Датчики тока связаны со входами сумматора 8, выход которого, в свою очередь, связан со входом нуль-органа 9. Выход нуль-органа связан с задающим генератором 10 и усилителем управляющих импульсов 11. Пуск инвертора происходит следующим образом.При первоначальной подаче отпирающих импульсов на тиристорах 3 инвертора образуется контур для протекания входного тока, тока конденсатора и тока нагрузки, причем форма кривой тока конденсатора близка к инусоидальной. Напряжение на конден773901 саторе достигает максимума в момент равенства нулю тока конденсатора. В.этот момент входной ток и ток нагруз. ки...

Номер патента: 773902

Опубликовано: 23.10.1980

Авторы: Худорожков, Худорожкова

МПК: H02P 13/18

Метки: инвертор, регулируемый

...которыми включены выпрямительные диоды (показаны пунктиром, т.е. включать их не обязательно). уровень пробивного напряжения динисторов берется несколько выше, чем напряжение между отводами А и Б , а также между отводами А и концами обмотхи трансформатора,Инвертор работает следующим образом.При максимально допустимом входном напряжении контактные группы 4, 4 , 5 и 5 занимают положение, по 1казанное. на чертеже.Транзисторы, осуществляя коммутацию первичного источника питания, подают в первичную обмотку переменный ток и на выходе трансформатора формируется напряжение с максимальной амплитудой.При уменьшении входного напряжения на 1/3 диапазона возможного изменения входного напряжения, реле б подключает переключатели 4 и 4 к отводам А,...
