H02H 7/09 — от перенапряжения; от уменьшения напряжения; от нарушения одной из фаз

Номер патента: 997169

Опубликовано: 15.02.1983

Авторы: Ковалев, Ковтун, Радзиевский

МПК: H02H 7/09

Метки: двух, защиты, работы, трехфазной, фазах, электроустановки

...На вторые входы элементов И 10, 11 и 12 подключены 5 вторичные обмотки 13, 14 и 15 иьлпульсных трансформаторов 9, 7 и 8 соответственно. Выходы. элементов И 10, 11 и 12 под 4ключены к вхрду элемента ИЛИ 16. Выходэлемента ИЛИ 16 подключен к исполнительному органу, т.е. к автоматическому выклю.чателю, снабженному синхронизирующимиблрками 1, 2 и 3 (не показан).Устройство .работает следующим образом.При включении с помощью автоматического выключателя иенагруженной электроус.тановки управляющие импульсы на выходахсинхронизирующих блоков 1, 2 и 3 непоявляются. Значит сигналов на входах ивыходах элементов И 10, 11 и 12 н элемента ИЛИ 16, а также запрета на включе.ние нет.При включении автоматического выключателя на нагрузку...

Номер патента: 997170

Опубликовано: 15.02.1983

Автор: Каплан

МПК: H02H 7/09

Метки: защиты, неполнофазных, режимов, трехфазной, электроустановки

...в диапазоне 800-1500 Ом,а конденсатор - 8 - 6 мкФ. Использование предложенного устройства позволит повысить надежность электроснабжения ответственных потребителей, например телеметрических систем при испытаниях изделий новой техники. 3 997170 4Поставленная цель достигается тем, что вустройстве для защиты трехфазной электро.установки от неполнофазных режимов, содер.жашем подключенные к фазам сети трехфаз.ный однополупериодный выпрямитель и резне.торную звезду, функционально связанные сключевым усилителем, диодом, конденсатором,первым и вторым резисторами, ключевойусилитель включен межцу выходом упомяну.того выпрямителя и нулевым проводом се.ти, который через последовательно соединенные между собой конденсатор, первый резистор и диод...

Номер патента: 997171

Опубликовано: 15.02.1983

Автор: Березовский

МПК: H02H 7/09

Метки: защиты, обрыва, трехфазного, фазы, электродвигателя

...18, 19 и 20 (соответственно принадлежащие реле 11, 12 и13) подсоединен треугольник иэ компенсирующих конденсаторов 21, 22 и23,возможно также исполнение устройства, когда каждое реле 11, 12 и 13имеет третью (тормозную) обмотку (Т)которая со своим магнитопроводомрасположена относительно якоря реле.со стороны оттягивающей пружины ичсиливает нажатие замкнутых размыкающих контактов реле в исходномсостоянии. Упомянутые тормозные обмотки 11 Т, 12 Т и 13 Т включены каждаямежду выпрямительные мостом 5 и сглаживающим конденсатором 6 в фазахсоответственно 2, 3, 4.Устройство работает следующимобразом.В нормальном режиме существуетбаланс напряжений между положительными выводами выпрямительных,мостов 5.Токи в обмотках А и Б всех реле отсутствуют,...

Номер патента: 1020912

Опубликовано: 30.05.1983

Автор: Чернов

МПК: H02H 7/09

Метки: защиты, неполиофазного, работы, режима, трехфазного, электродвигателя

...от обрыва цепи одной фазы, содержащее датчик тока тройной частоты, подключенный первич О ными обмотками к фазам контролируемой электроустановки, а вторичной через выпрямительный мост и резистор - к обмотке реле и через конденсатор к обмотке второго реле, действующего на исполнительный орган 23.Недостатком известного устройстра является большое количество релейно- контактных элементов, что усложняет и удорожает устройство и снижает его эксплуатационную надежность.Цель изобретения - упрощение и повышение эксплуатационной надежности устройства путем сокращения количества релейно-контактных элементов.. 35Для достижения поставленной цели ;в устройстве для защиты трехфазного электродвигателя от неполнофазного режима работы, содержащем...

Номер патента: 1022256

Опубликовано: 07.06.1983

Автор: Дмитренко

МПК: H02H 7/09

Метки: защиты, изменения, обрыва, сети, фаз, чередования, четырехпроводной

...а вторые выводы первого конденсатора, первого 55резистора и второго резистора, включенного последовательно с вторым конденсатором, объединены, тиристор,в анодную цепь которого включеныпоследовательно соединенные исполнительный элемент и первый выпря"митель, управляющий электрод соединен с пороговым элементом, третийконденсатор, дополнительно введенысогласующий трансформатор, выпрями 65 тельный мост, указанный первый выпрямитель выполнен также в виде выпрямительного моста, причем первичная обмотка согласующего трансформатора подключена параллельно второму резистору, вторичная обмоткак одной из диагоналей дополнительно введенного выпрямительного моста,вторая диагональ которого шунтирована третьим конденсатором й подключена к цепи...

Номер патента: 1023506

Опубликовано: 15.06.1983

Авторы: Андреев, Мельников, Минаков

МПК: H02H 7/09

Метки: двухфазного, защиты, звезду, работы, режима, соединенного, электродвигателя

...отказов функционирования.Цель изобретения - упрощение устройстваа,Поставленная цель достигается тем,5 Очто в устройстве для защиты электродвигателя, соединенного в звезду, отдвухфазного режимз работы, содержащее реагирующий орган, выполненныйв виде пик-трансформатора, первичнаяобмотка которого зашунтирована пер"вым конденсатором и включена междунулевыми тачками электродвигателя исети питания, вторичная обмотка .через диод подключена к управляющемупереходу управляемого полупроводнико"вого ключа, один из выводов силовойструктуры которого через обмотку ис"полнительного реле соединен с фазойсети питания, второй конденсатор,управляемый полупроводниковый ключвыполнен в виде,симистора, второйвывод силовой структуры которого через второй...

Номер патента: 1023507

Опубликовано: 15.06.1983

Автор: Дмитренко

МПК: H02H 7/09

Метки: защиты, обрыва, сети, фаз, четырехпроводной

...во вторую фазу сети, четвертый конденсатор, к нулевомупроводу подключены вторые выводытретьего, первого и четвертого реэисторов, первые обкладки первого и четвертого конденсаторов, катод тиристора ипервая база однопереходного транзистора, вторая база которого подключенако второй обкладке первого конденсатора и к катоду второго диода, анод последнего соединен с обшей точкой соединения второго конденсатора и второгорезистора, включенных в третью фазу,первый резистор включен последовательно с конденсатором КС -цепи, втораяобкладка четвертого конг енсатора подключена к катоду первого диода, анодпоследнего соединен с общей точкойсоединения третьего конденсатора, итретьего резистора,На чертеже представлена принципиальная электрическая...

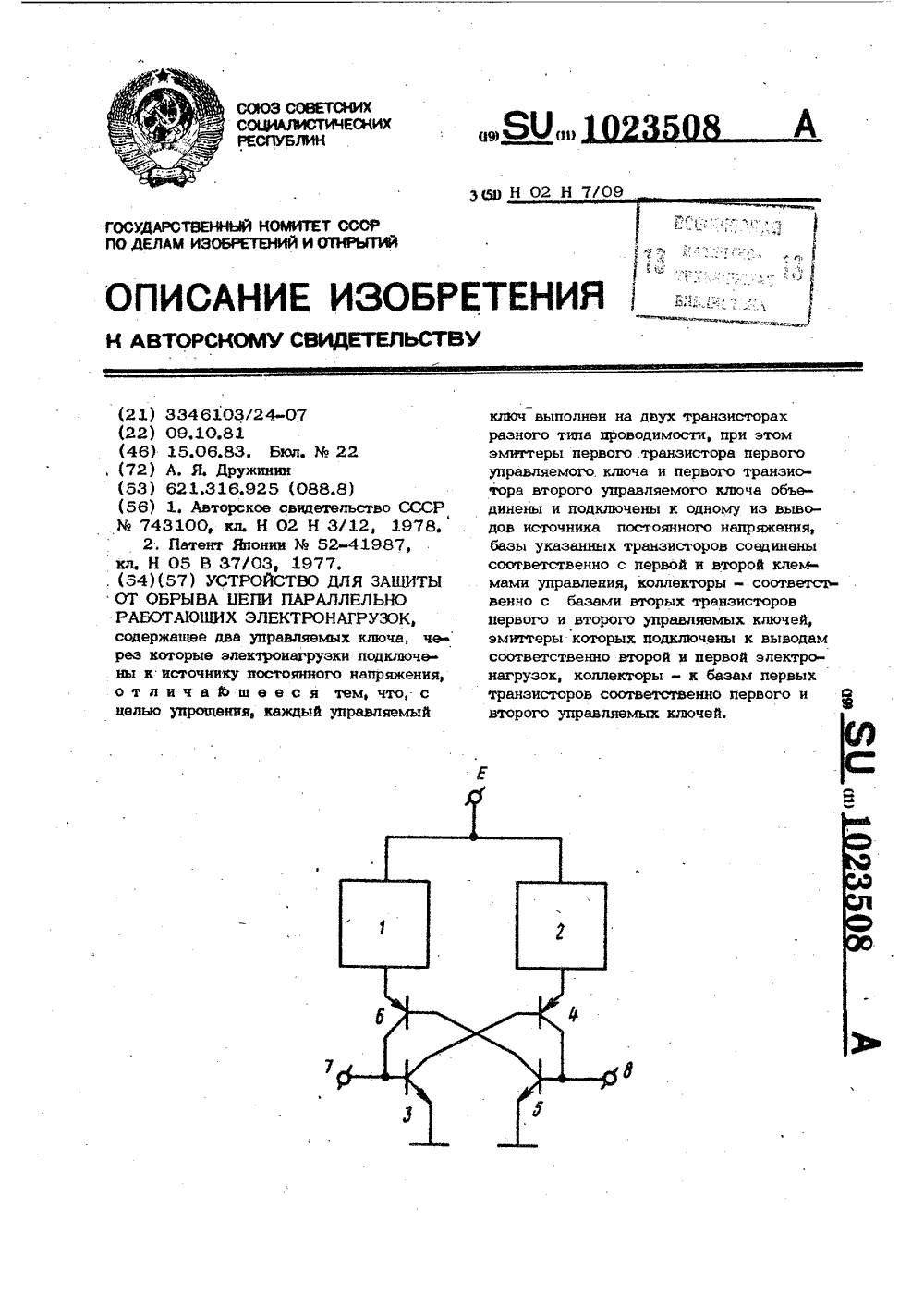

Номер патента: 1023508

Опубликовано: 15.06.1983

Автор: Дружинин

МПК: H02H 7/09

Метки: защиты, обрыва, параллельно, работающих, цепи, электронагрузок

...тран зисторов соединены соответственно спервой и второй клеммами управленщ,коллекторы - соответственно с базамивторых транзисторов первого и второгоуправляемых ключей, эмиттеры которыхподключены к выводам соответственно второй и первой электронагрузок,коллекторы - к базам первым транзисторов соответственно первого и второгоуправляемых ключей.На чертеже представлена принципиальная электрическая схема предлагаемогоустройства.Устройство содержит электронагрузки1 и 2, первый управляемый ключ, выполненный в виде транзисторов 3, 4, второй управляемый ключ, выполненный ввиде транзисторов 5, 6, клеммы управления 7,8, источник постоянного напряжения Е.Устройство работает следующим образом,В исходном состоянии транзисторы3 - 6 закрыты и...

Номер патента: 1035718

Опубликовано: 15.08.1983

Авторы: Демаш, Конотоп

МПК: H02H 7/09

Метки: обрыва, сети, трехфазной, фазы

...количества элементов и примененной схемы включениятранзистора, чем обеспечивается снижение напряжения эмиттер - база довеличины, меньшей максимально допустимого постоянного напряжения эмиттер-база, а также упрощение конструкции и понышение технологичности эасчет уменьшения количества элементови возможности использования транзисторов широкого применения.Для ддстижения указанной цели вустройстве для контроля обрыва фазытрехфазной сети, содержащем подключенный к контролируемой сети трехфазный выпрямитель, положительныйвывод которого соединен с анодом диода, а отрицательный вывод - с отрицательным выводом конденсатора и первым.выводом делителя напряжения, выходкоторого подключен к базе транзистора, тиристорный оптрон, анод светодиода...

Номер патента: 1038995

Опубликовано: 30.08.1983

Авторы: Востриков, Гуля, Ляук, Павлов, Соломичев

МПК: H02H 7/09

Метки: междуфазных, наличия, напряжений, трехфазной, цепи, чередования

...через диод подключен к второй фазе трехфаэной цепи.На Фиг. 1 приведена принципиаль- .45 ная схема устройства; на фиг. 2- диаграмма, поясняющая работу устройства при правильном чередовании фаз, на фиг. 3 - то же, при неправильном чередовании фаз.Устройство содержит, тиристор 1, управляющий электрод которого через ограничивающий резистор 2 и разделительный диод 3 подключен к первой фазе ф, анод тиристора через ограничивающий резистор 4 подключен к тре тьей фазе С, катод тиристора параллельно подключен к второй фазе Щ через исполнительный орган 5 и раз- делительный диод б и к фазе А через нагрузочный резистор 7 и разделительный диод 8. В качестве исполнительного органа могут быть использованы различные устройства, например тири- стор,...

Номер патента: 1042125

Опубликовано: 15.09.1983

Автор: Фокин

МПК: H02H 7/09

Метки: защиты, изменения, обрыва, порядка, потребителя, сети, трехфазного, фазы, чередования

...Формирования управляющих сигналов подклю чена между первой фазой сети и средней точкой делителя напряжения.На чертеже показана схема устройства.Устройство содержит регулируемоеактивное сопротивление 1, потенциометр 2 с двумя подвижными контактами,Фазосдвигающий конденсатор 3, диод 4,45резисторный делитель, состоящий иэдвух резисторов активных сопротивлений 5 и 6, защитный диод 7, тиристор8, ограничительный (защитный 1 диод 9,катушку контактора, 10 и его рабочиеконтакты, Диод 11 являетсядемпфирующим. конденсатора 3 и активных сопротивлений, входящих в цепочку Формирования импульсов, это Фазное напряжение сдвигается в сторону отставания на 90 эл,град. до совпадения его по Фазе с линейным напряжением ОВ. При . таком схемном исполнении и...

Номер патента: 1054857

Опубликовано: 15.11.1983

Авторы: Березинский, Григорьев, Митрофанов

МПК: H02H 7/09

Метки: защиты, нагрузки, неправильного, трехфазной, фаз, чередования

...фазе А.В качестве элемента задержки 5могут использоваться, например, ди нистор, двухбазовый диод или конденсатор, йодключенный параллельно управляющим электродам тиристоров.В элемент задержки могут входитьблокировочные контакты исполнительных реле 7 и 10 в цепях управлениятиристоров, а также стабилитроныдля стабилизации напряжения подаваемого на управляющие электроды тиристоров.Устройстве работает следующимобразом.При правильном чередовании фазпитающей сети цепь анода тиристора1 и исполнительного реле 7 подключена к Фазе В отстающей от Фазы А управляющего электрода тиристора 1, ацепь анода тиристора 2 и исполнительногореле 10 подключена к Фазе Сотстающей от Фазы В.Тиристор 1 открывается уже внача ле положительного полупериеда фазы...

Номер патента: 1064366

Опубликовано: 30.12.1983

Автор: Гитман

МПК: H02H 7/09

Метки: защиты, обрыва, трехфазного, фаз, электродвигателя

...к переключению контакта 5 и переводу двигателя из номийального (паспортного) режима в двухфазный .конденсаторный режим путем присоединения",к обесточенной фазе конденсатора 4 Схемйрисоединения конденсаторов 4 обеспечнвЪегнаправление вращения электродвигателя,предшествующее обрыву фазы. Контакты.и 12 логической схемы упраыения промежуточных реле принадлежат реле 1, а контакты 10, 13, 9 и 1 соответственно реле 2 и 3,т,е. срабатывание любого из реле 1 - 3 неприводит к срабатыванию реле 14 - 16. Приобрыве любой другой (одной) фазы и сох-,Изобретение относится к электроприводу, на конкретнее к устройствам защиты и управ- сления трехфазными асинхронными электро- мдвигателями, преимущественно электродви. кгателями исполнительных...

Номер патента: 1064367

Опубликовано: 30.12.1983

Авторы: Петровский, Руллис, Угнивенко

МПК: H02H 7/09

Метки: переменного, сети, трехфазной, фаз, чередования, четырехпроводной

...включенная во второй фазе, а лам- З 5 Принцип работы устройства для контропа, включенченная в первой фазе - тускло 2, ля чередования фаэ. трехфазной сети поясНедостаток данного устройства - низ- няется векториои диаграммой.(ф . ), кая точность инфор формации т.е. лампы го- раженной для случая, когда фазы подклюти иг, 2 а рят или ярко или тускл .ускло. Точность информа- чены в прямой последовательности (фиг, а) ции еще ухудшается при яркя при ярком внешнем ос- т,е. фаза А - к точке А, фаза 3 - к.точке В вещении и при асимметрии фетрии фазных напря и фаза С - к точке С, Цепочка, состоящая жений, В таких условиях определить, ка.из конденсатора 2 и резистора 3, создает кая из ламп, горит ярко, а какая тускло опережающий сдвиг тока 1 в в...

Номер патента: 1065953

Опубликовано: 07.01.1984

Авторы: Бурова, Сухов

МПК: H02H 7/09

Метки: защиты, неправильного, фаз, чередования, электроустановки

...его емкостное сопротивление было равно сум-, 65 марному сопротивлению резисторов,включенных в каждое из двух плечзвезды. К резистору 1 подключена через диодный мост б обмотка электромагнитного реле 7, а к резистору 3 через диодный мост 8. - обмотка электромагнитного реле 9. Неподвижныезамыкающие контакты реле 7 соединены параллельно с неподвижными замыкающими контактами реле 9 в каждойФазе и подключены к входным зажимам10, 11 и 12. Подвижные контакты реле 7 и 9 в одной Фазе подключены квыходному зажиму 13, Две контактныегруппы реле 9 включены в две другиефазы так, что неподвижный замыкающий контакт первой группы соединенс неподвижным размыкающим контактомвторой группы и подключен к подвижным контактам релеи 9 в одной фазе, а...

Номер патента: 1069056

Опубликовано: 23.01.1984

Автор: Петько

МПК: H02H 7/09

Метки: асимметрии, защиты, напряжений, неправильного, фаз, фазных, чередования, электроустановки

...нулевой шиной.На чертеже изображена схема устройства для защиты электроустановки 15от неправильного чередования фаз иасимметрии фазных напряжений,Устройство содержит фильтр 1 напряжений нулевой и обратной последовательностей фаз и измерительный 2преобразователь 2 фазных напряженийв ток, подключенные входами к Фазамэлектрической сети, а выходами - квходу сумматора 3, соединенногос входом анализатора 4 знака, связанного с управляющим входом исполнительного органа 5.При этом фильтр 1 напряжений ну,левой и обратной последовательностейфаз состоит иэ трех одинаковых КС-це-Зопей 6-8 и трехфазного выпрямителя 9,прецставленного анодной группой диодов 10-12, соединенных анодами с выходом фильтра. Каждая С-цепь, например цепь б, состоит...

Номер патента: 1078528

Опубликовано: 07.03.1984

Авторы: Белаш, Дудник, Ялинич

МПК: H02H 7/09

Метки: защиты, обрыва, трехфазной, фазы, электроустановки

...65 Цель изобретения - упрощение устройства и повышение надежности.Поставленная цель достигается тем, что в устройстве для защиты трехфазной электроустановки от обрыва Фазы, содержащее трансформаторы тока, установленные на вводах защищаемой электроустановки, вторичные обмотки которых соединены в разом" кнутый треугольник, исполнительный орган, включенный в цепь разомкнутого треугольника, и блок выделения третьей гармоники измеряемого тока, установленный в каждой фазе трансформатора тока, блок выделения третьей гармоники выполнен в виде трех пар встречно включенных стабилитронов, подключенных параллельно к каждой из вторичных обмоток трансформаторов тока.На чертеже приведена принципиальная схема устройства.Устройство содержит...

Номер патента: 1078529

Опубликовано: 07.03.1984

Автор: Сорокин

МПК: H02H 7/09

Метки: двух, защиты, работы, трехфазной, фазах, электроустановки

...возможностей путемобеспечения защиты электроустановкиот понижения напряжения Фаэ и исключения самозапуска электроустановки.Поставленная цель достигаетсятем, что в устройстве для защитытрехфазной электроустановки от работы на двух Фазах параллельно замыкающей кнопке Пуск" подсоединенацепочка иэ последовательно подключенных порогового элемента и замыкакщего контакта реле, цепь управления которого подключена между Фазойсети и нулевым проводом у потребителя.На чертеже приведена принципиальная схема предлагаемого устройства.Устройство содержит соединенныепоследовательно тиристорные ключи1 и 2 в цепи одной Фазы 3 и тиристорные ключи 4 и 5 в цепях двух других фаз б и 7, Цепи управлениятиристорных ключей 1,2,4 и 5 подключены...

Номер патента: 1089693

Опубликовано: 30.04.1984

Авторы: Капустин, Радченко, Стальная

МПК: H02H 7/09

Метки: защиты, изменения, нагрузки, обрыва, трехфазной, фаз, фазы, чередования

...для включения трехАаэной нагрузки, в частности в автоматизированных системах контроля гироскопических приборов 2 Д,Однако известное устройство сложнопо конструкции и взаимосвязи междуэлементами. Генератором одиночныхимпульсов и элемент задержки устройства должны настраиваться в зависимости от частоты питающего напряжения нагрузки. Устройство выдает выходной импульс только при одном чередовании фаз, а отсутствие сигналаможет трактоваться и как неисправность самого устройства,Цель изобретения - упрощениеустройства, повьппение надежностиего работы,Поставленная цель достигается тем,что в устройстве для защиты трехазной нагрузки от изменения чередования Ааэ и обрыва фазы, содержащемтри преобразователя синусоидальныхсигналов напряжения по...

Номер патента: 1089694

Опубликовано: 30.04.1984

Авторы: Косенков, Стецюк

МПК: H02H 7/09

Метки: двух, защиты, работы, трехфазного, фазах, электродвигателя

...блока "Запрет" подключены выходы соответственно первого и второго пороговых элементов, входы которых подключенык выходам соответственного первого и второго выпрямителей, выходблока "Запрет" через последовательновключенный блок Задержка" подключенк первому входу блока "Память", квторому входу которого подключен выход источника сбрасывающего сигнала,а выход блока "Память" через послецовательно включенный блок усиленияподключен к входу исполнительногооргана,На чертеже приведена принципиальная электрическая схема устройства.Устройство состоит из трех быстронасыщающихся трансформаторов 1 тока,включенных пофазно в цепи защищаемогоэлектродвигателя и имеющих каждый подве вторичные обмотки, первого выпрямителя 2, второго выпрямителя 3,...

Номер патента: 1101960

Опубликовано: 07.07.1984

Авторы: Борданов, Тимченко

МПК: H02H 7/09

Метки: защиты, неполнофазного, режима, трехфазного, электродвигателя

...Фазы, а другим - к нулевому проводу сети.На фиг. 1 представлена .электрическая схема устройства на Фиг.2 - волновые временные диаграммы полуволн О 20 08 , Ос выпрямленного напряжения; на фиг.2 б - суммарные ампервитки, создаваемые токами в катушках 6-8 обмот" ки управления геркона, ЗЮ и Э%О ампервитки срабатывания и отпускания 25 геркона соответственно; на Фиг.2 в обозначены интервалы времени Г и Сз, в течение которых контакт геркона находится в разомкнутом с и замкР ,нутом ьз состояниях; 11 - момент 30 времени отпускания геркона; 1 - момент времени срабатывания геркона; на фиг.З - вольтамперная характеристика стабилитрона.Устройство содержит геркон 1 с норз 5 мально открытым контактом, тиристор 2, обмотку исполнительного...

Номер патента: 1101961

Опубликовано: 07.07.1984

Автор: Шуруб

МПК: H02H 7/09

Метки: асинхронного, защиты, обрыва, трехфазного, фазы, электродвигателя

...от обрыва Фазы, обмотки статора которого соединены звездой с выводом из нулевой точки, содержащем три токовых реле, установленных по одному в каждой Фазе цепочки из последовательно соединенных пар контактов реле, образующих звезду, подключенную своими лучами к первой, второй и третьей Фазам электродвигателя, при этом лучи звезды образованы последовательно соединенными размыкающим контактом реле первой фазы и замыкающим контактом реле второй Фазы, аналогичными контактами реле второй и третьей, третьей и первой Фаэ, а к нулевой точке упомянутой звезды подключен один вывод конденсатора, второй вывод конденсатора подключен к нулевой точке звезды обмоток статора.На чертеже представлена схема устройства для резервного...

Номер патента: 976824

Опубликовано: 23.07.1984

Авторы: Гиренко, Дубников, Копылов, Полищук, Харитоненко

МПК: H02H 7/09

Метки: защиты, тиристорного, электропривода

...амплитудой Датчика пульсации, формироЭ50вателя импульсов, формирователя выходного сигнала,и исполнительного органа 2 1, Датчик пульсации этого устройства обнаруживает повышение уровня пульсации в напряжении источникав случае пропадания фазы напряжения 55питающей сети. При этом формируетсявыходной сигнал, который подаетсяна исполнительный орган. Схема при50 го значения, усилитель мощности с выходным реле, а .также силовой исполнительный блок, связанный с тиристор. ным преобразователем электропривода и его схемой управления, идентификатор фаз сети выполнен в виде интегратора с однонаправленной обратной связью, вход которого подключен к выходу схемы управления тиристорным преобразователем электропривода, а выход - к входу детектора...

Номер патента: 1107212

Опубликовано: 07.08.1984

Автор: Бугаев

МПК: H02H 7/09

Метки: защиты, звезду, нагрузки, нулевой, нулевому, обрыва, присоединенной, проводу, сети, соединенной, точкой, трехфазной, фазы

...для защиты трехфазной нагрузки, соединенной в звезду с нулевой точкой, присоединенной к нулевому проводу сети, от обрыва фазы, содержащем пускатель с обмоткой, блок- контактами, включенными параллельно кнопке Пуск, и трансформатор тока нулевой последовательности, подключенный входом к силовым проводам, питающим нагрузку, а выходом через промежуточный элемент - к цепи управления магнитным пускателем, в качестве промежуточного элемента использован резисторный мост, к вьжоду трансформатора подключена первая диагональ моста, одна ветвь которого содержит позисторы, другая - линейные резисторы, а вторая диагональ моста включена в цепь обмотки пускателя последовательно с его блок-контактами.Для управления обмоткой пускателя используют...

Номер патента: 1112477

Опубликовано: 07.09.1984

Авторы: Гирдюк, Поворотный, Синяков

МПК: H02H 7/09

Метки: асинхронного, защиты, исчезновения, питающей, сети, трехфазного, фазах, электродвигателя

...присоединены ксредней точке звезды обмотки электро. двигателя.На чертеже представлена схемапредлагаемого устройства.Устройство для защиты трехфазногоасинхронного электродвигателя содержит входные зажимы 1-3 для подключения питающей сети, три токовые реле4-6 с замыкающими 7-9 и размыкающими 10-15 контактами, три выходных зажима 16-18, к которым подключен электродвигатель 19, обмотки которогосоединены в звезду, три конденсатора20-22, При этом три цепочки, состоящие из конденсатора 20 и замыкающегоконтакта 7 реле 4, конденсатора 21и контакта 8 реле 5, конденсатора 22и контакта 9 реле 6, включены междувыходными зажимами 16-18, а три цепочки, состоящие из размыкающего контакта 10 реле 4 и размыкающего контакта 12 реле 5, контакта 13 реле 5и...

Номер патента: 1115160

Опубликовано: 23.09.1984

Авторы: Колесников, Лукьянчиков

МПК: H02H 7/09

Метки: защиты, напряжений, несимметрии, фаз, электродвигателя

...тем,что в устройство для защиты электродвигателя от несимметрии напряжений 50фаз, содержащее пороговый блок,макси- и миниселекторы, выходы которых подключены к соответствующимвходам порогового блока, термодатчики исполнительный блок, дополнительно 55введены дифференцчрующий усилитель,нуль-индикатор с блоком опорного напряжения, подключенным к первому входу нуль-индикатора, блок задержки,логический элемент ИЛИ, а также первый, второй, третий и четвертый резисторы и первый, второй и третийдиоды, датчик несимметрии напряжений фаз, первый вход логического элемента ИЛИ через последовательно включенный блок задержки подключен к выходу порогового блока, а второй вход -к выходу нуль-индикатора, к второмувходу которого подключен выход...

Номер патента: 1117766

Опубликовано: 07.10.1984

Авторы: Бутовский, Ковалев, Пищеваров

МПК: H02H 7/09

Метки: защиты, обрыва, трехфазной, фазы, электроустановки

...тиристоре, в качестве блока контроля последовательности импульсов используют четырехобмоточный импульсный трансформатор, имеющий три входных н одну выходную обмотки, причем каждая из его трех входных обмоток соединена с выходной цепью синхронизирующего блока, а одна выходная обмотка - через стабилитрон с цепью управления тиристора.На чертеже приведена принципиальная схема предлагаемого устройства.Устройство содержит три синхронизирующих блока 1 - 3 по одному в каждой фазе. Выходные цепи импульсных управляющих сигналов синхронизирующих блоков подключены к входам обмоток 4 - 6 импульсного трансформатора 7. Выходная обмотка 8 импульсного трансформатора 7 через стабилитрон 9 подключена к цепи управления тиристора 10. Последовательно с...

Номер патента: 1117767

Опубликовано: 07.10.1984

Автор: Борданов

МПК: H02H 7/09

Метки: защиты, неполнофазного, работы, режима, трехфазной, электроустановки

...энергии.Цель изобретения - упрощение устройства.Для достижения поставленной цели в устройстве для защиты трехфазной электроустановки от неполнофазного режима работы, содержащем трехфазный выключатель, выполненный на тиристорах по схеме встречно-параллельного включения двух тиристоров в каждой фазе, датчики аварийного режима, блок управления выключателя, каждый из двух датчиков выполнен в виде 13-образного ферромагнитного сердечника, охватывающего три токоведущих проводника по числу фаз из схемы встречно-параллельного включения тиристоров с одним и тем же проводящим направлением тиристоров в фазах А, В, С и геркона с замыкающим контактом, размещенного на торцах 11-образного сердечника перпендикулярно к указанным трем токоведущим...

Номер патента: 1119116

Опубликовано: 15.10.1984

Автор: Худорожков

МПК: H02H 7/09

Метки: защиты, изменения, обрыва, потребителя, трехфазного, фаз, чередования

...через20 транзисторы, датчики тока, подсоединенные одним выводом к базам транзисторов через резисторы, а вторым -к эмиттерам этих транзисторов,.изамыкающий контакт, введены три ре"25 зистора, подсоединенных между базами транзисторов и выходными зажима- .ми соответствующих фаз, а вышеупоомянутый контакт включен в базовуюцепь одного из транзисторов.З 0 При этом параллельно с замыкающимконтактом включены замыкающий контакт кнопки и замыкающий контакт, вышеупомянутого реле.На чертеже показана схема устройт35 ства.Входные зажимы 1, 2 и 3 подсоединены к выходным зажимам 4, 5 и 6 черезреле 7 с замыкающими контактами 8и датчики тока 9 , 9 и 10 соответяственно. Последовательно с обмоткойреле 7 включены транзистор 1 1, базакоторого подсоедннена к...

Номер патента: 1134984

Опубликовано: 15.01.1985

Авторы: Белевцев, Кочнева, Кужеков, Минаков

МПК: H02H 7/09

Метки: защиты, обрыва, фаз, электроустановки

...подключен второй конденсатор 13.На диаграммах (фиг. 2 а н 6) показаны выходное напряжение 14 выпрямителя 2 и магнитодвнжущая сила 15трансформатора. 4, величина пороганасыщения 16 трансформатора 4, намагничивающая сила 17 от тока дополнительной обмотки 10, причем фиг. 2 асоответствует нормальному режиму, афиг. 2 6 - режиму обрыва фазы,На фиг. 2 ь, ъ, д и е показанынапряжения 18 на вторичной обмоткетрансформатора 4, напряжение 19 навыходе выпрямителя 5, напряжение 20на интегрирующем контуре 6 и выходное напряжение 21 реагирующего органа 7 в режиме обрыва фазы.Устройство работает следующимобразом.Симметричному напряжению питаниязащищаемого электроприемника 1 соответствует пульсирующее выпрямленноенапряжение 14, показанное на фиг.2 о,Под...
