Голенченко

Номер патента: 1643991

Опубликовано: 23.04.1991

Авторы: Астахов, Голенченко, Логинов, Лошманов

МПК: G01N 3/30

Метки: высокоскоростных, испытаний

...и расположенной между ними ступенью 9 большего диаметра. Ступени 8 и 9 стержней 1 и 2 имеют равное волновое сопротивление. Ступень 9 большего диаметра выполнена трубчатой, причем внутренний диаметр трубчатой части ступени 9 больше диаметра отверстий 7 в экране б. В полости ступени 9 размещен радиационно-защитный блок 10 из материала экрана 6. 30 Ступени 8 и 9 акустически изолированы от радиационно-защитного экрана б и радиационно-защитного блока 10 с помощью фторопластовых прокладок 11 и 12.Установка работает следующим образом.Импульс нагрузки, генерируемый импульс- ЗБ пым силовозбудителем 4, распространяется по нагружакщему стержню 1 без отражения от места соединения ступеней 8 и 9 в силу равенства их волновых сопротивлений.Нагружающий...

Номер патента: 1619131

Опубликовано: 07.01.1991

Авторы: Астахов, Голенченко, Логинов, Лошманов

МПК: G01N 3/38

Метки: высокоскоростных, испытаний, нагружении, циклическом

...энерго- поглощающее устройство 9, например фрикционный тормоз, связанное хотя бы с одним иэ стержней-волноводов 1 и 2. Индуктор 4 выполнен в виде гильзы с внутренними кольцевыми буртиками 10 и 11 на его концах, а диск 8 размещен внутри гильзы у торца одного иэ буртиков 10 или 11, Диаметр полости гильзы должен превышать диаметр отверстия кольцевого буртика 10 11) не менее чем на две толщины скин. слоя. При несоблюдении этого условия ток распределится равномерно по всей поверхности внутренней полости гильзы, что приведет к неработоспособности силовозбудителя.В описываемой установке конец стержня-волновода 2 не закреплен, т.е. вся система стержни-волноводы-образец может перемещаться в осевом направлении,Установка работает...

Номер патента: 1562746

Опубликовано: 07.05.1990

Авторы: Астахов, Голенченко, Логинов, Лошманов, Троценко

МПК: G01N 3/22, G01N 3/317

Метки: высокоскоростное, испытаний, кручение, образцов, стенд

...кдискам 6 и 7 до местаих связи со стержнемволноводом 1.Стенд работает следующим образом.При разряде накопителя 4 электрической энергии через разрядник 3 виндукторе 2 возникает быстро .меняю"щееся магнитное поле, индуктирующее .ток в дисках 6 и 7. Взаимодействиетоков в дисках 6 и 7 с изменяющимсямагнитным полем приводит к отталкиванию дисков 6 и 7 от индуктора 2. Диски 7 и 8, имеющие одинаковую площадь,передают одинаковые по величине импульсные усилия стержням-волноводам8 и 9, Возбужденные в них волны нагрузки (сжатия в стержне-волноводе 9и растяжения в стержне-волноводе 8)за счет соответствующего подбора ихматериалов и геометрических размероводновременно достигают места их связисо стержнем-волноводом 1 и импульснозакручивают его,...

Номер патента: 1430766

Опубликовано: 15.10.1988

Авторы: Астахов, Голенченко, Логинов, Лошманов

МПК: G01L 1/00

Метки: динамометр

...стержень-вол 10новод 1, на конце которого вдоль осистержня выполнено реэьбовое отверстие,На конце стержня-волновода 1 со стороны резьбового отверстия по внешнему диаметру закреплена трубка 2 повсей длине, равной длине резьбовогоотверстия, В резьбоном отверстиизакреплен исследуемый образец 3, настержне-волноводе 1 закреплены тенэодатчики 4 для регистрации волны нагрузки, сформированной образцом 3,Динамометр работает следующим образом.Образец 3 при помощи резьбовой головки закрепляется в стержне-нолноводе 1, При деформации образца 3 волна нагрузки проходит через областьсоединения образца 3 со стержнем-нолнонодом 1 и трубку 2 в сплошную частьстержня-волновода 1, Эта волна нагрузки регистрируется с помощью тензодатчика 4.При...

Номер патента: 1397794

Опубликовано: 23.05.1988

Авторы: Астахов, Голенченко, Логинов, Лошманов

МПК: G01N 3/30

Метки: высокоскоростных, испытаний, растяжение

...на растяжение, 5Цель изобретения - увеличение точности испытаний за счет устранения наложения на регистрируемую волну нагрузки продольных колебаний, возникаю" щих в месте крепления испытуемого об" 10 разца к трубчатому тензодинамометру,На чертеже изображена схема испытаний по предлагаемому способу,Реэьбовую головку испытуемого об разца 1 полностью вворачивают в захрр ,р - площади поперечных сечений захватного участка, образца и основной части динамометрасоответственно;р - плотности материаловдинамометра и образцасоответственно;СС - стержневые скоростизвука в динамометре иобразце соответственндеПри выполнении указанного условия исключается наложение продольных колебаний в захватном участке на реги стрируемую волну нагрузки,Формула...

Номер патента: 1370511

Опубликовано: 30.01.1988

Авторы: Астахов, Голенченко, Логинов, Лошманов

МПК: G01N 3/32

Метки: испытания, растяжение, ударное

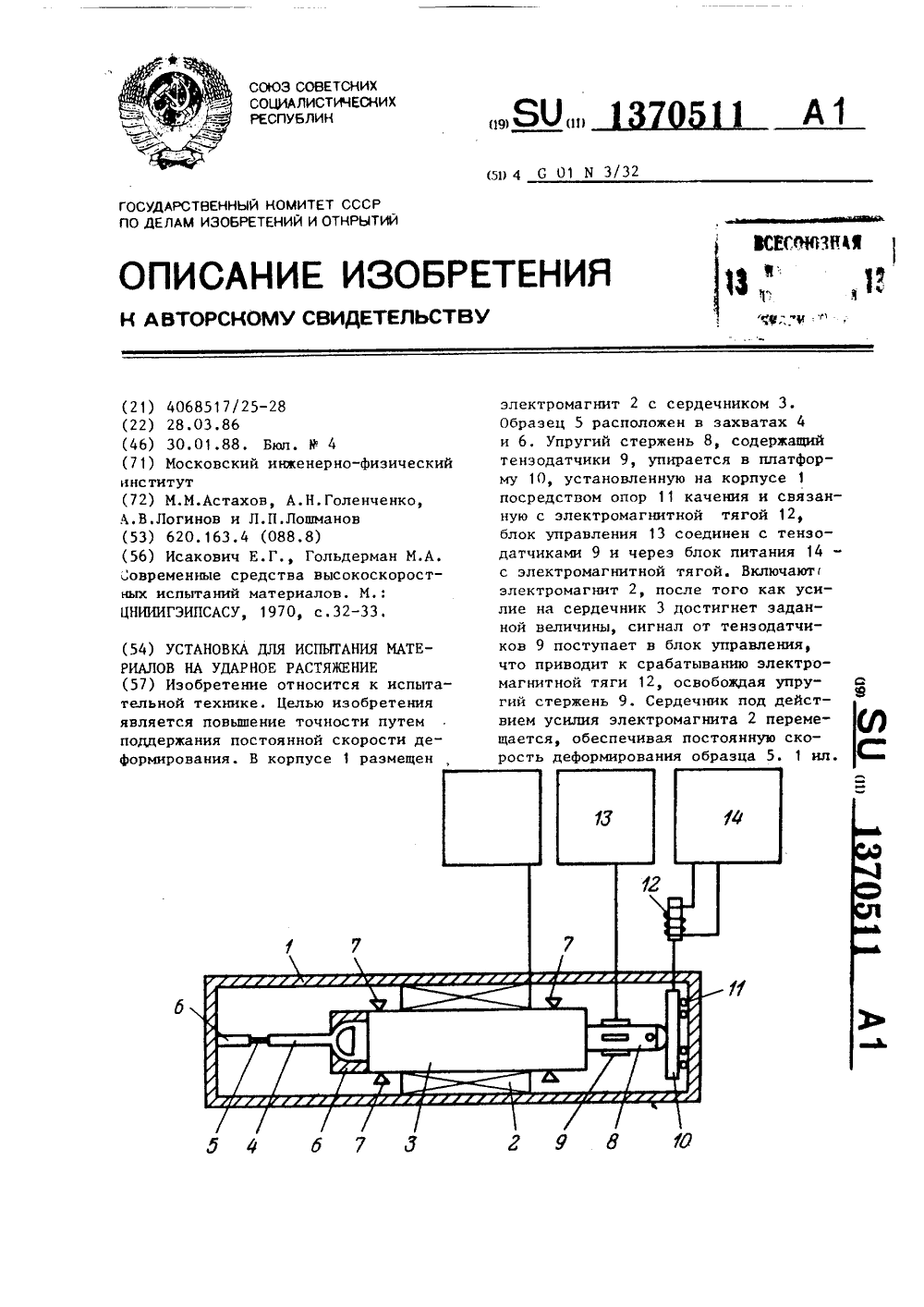

...ул.Проектная, 4 113Изобретение относится к испытательной технике и может быть испольэовано для определения прочностных характеристик высокопластичных материалов при скоростях деформирования от 0,5 до 3 м/с.Целью изобретения является повышение точности путем поддержания постоянной скорости деформирования.На чертеже изображена установка для испытания материалов на ударное растяжениеУстановка содержит корпус 1, размещенный в нем электромагнит 2 с сердечником 3, в одном торце которого установлен подвижный захват 4 для крепления образца 5, и соосный ему неподвюкный захват б. Сердечник расположен на опорах 7. На другом торце сердечника 3 соосно ему жестко установлен упругий стержень 8 с размещенными на нем тенэодатчиками 9, упираю щийся...

Номер патента: 1352307

Опубликовано: 15.11.1987

Авторы: Астахов, Голенченко, Логинов, Лошманов

МПК: G01N 1/36, G01N 3/30

Метки: высокоскоростное, испытании, образца, растяжение, соединения, стержнем-волноводом

...Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4Изобре-,ие относится к исследованию прочпостны свойств материалов при высокоскоростном нагружении, а именно - к способам сосдинсния образца со стержнемволноводом при испытании на высокоскоростное растяжение.Цель изобретения повышение точности испытаний за счет уменьшения искажений волны нагрузки при прохождении ее через резьбовое соединение.На чертеже изображена схема осуществления предлагаемого способа. Образец 1 испытуемого материала, сое диняемый со стержнем-волноводом 2, на котором установлен тензорезистор 3, имеет резьбовую захватнуо головку 4, а стерженьволновод 2 выполнен с глухим резьбовым отверстием 5 с плоским дном 6. Д.я соединения образца 1 со...

Номер патента: 1332188

Опубликовано: 23.08.1987

Авторы: Астахов, Голенченко, Логинов, Лошманов

МПК: G01M 7/08

Метки: высокоскоростных, испытаний

...5 и б, причем образец 7 закреплен на ступени нагружающего стержня 5, имеющей больший диаметр, а электропроводящий диск 4 установлен на свободном торце ступени нагружающего стержня 5, имеющей меньший диаметр, Для обеспечения соосности нагружающего стержня 5, об- разца 7 и приемного стержня 6 применены направляющие втулки 8. Установка для высокоскоростных испытаний материалов, содержащая импульсный силовозбудитель и соосно установленные ступенчатый нагружающий стержень с длиной соединяемой с об" разцом ступени не менее полонины длины волны нагружающего импульса в приемный стержень, предназначенные для крепления к ним образца исследуемого материала, о т л и ч а ю щ а я - с я тем, что, с целью повьппения точности определения...

Номер патента: 1325323

Опубликовано: 23.07.1987

Авторы: Астахов, Голенченко, Логинов, Лошманов

МПК: G01N 3/30

Метки: высокоскоростном, деформировании, образцов, плоских, прочностных, характеристик

...со сквозным осевым вырезом для 20 образца 3 и состоит иэ двух частей; одна " в виде усеченного конуса 4, вторая - в виде цилиндра 5 с резьбой, диаметр которой меньше диаметра стержня, крепежный элемент устройства выполнен иэ материала волновода и сос 1 гоит из втулки 6, надеваемой на коническую часть йолновода и имеющий сопрягаемое с ней коническое отверстие, и круглой гайки 7, взаимодействующей 30 с резьбой цилиндра 5. Наружные диамет ры втулки и цилиндра 5 совпадают с диаметром цилиндрической части стержня 1, а высота втулки и гайки совпадает соответственно с длиной конической и цилиндрической частей захватного участка волновода.Устройство работает следующим об-, разом.Образец 3 выполняют с трапециевид ным окончанием 8, форма...

Номер патента: 1231334

Опубликовано: 15.05.1986

Авторы: Голенченко, Рыбин

МПК: F24J 2/42

Метки: аккумулированием, гелиокомплекс, сезонным, тепла

...теннйРауш Ужгор Изобретение относится к гелиотехнике, а именно к гелиосистемам теплоснабжения зданий,Целью изобретения является снижение потерь тепла аа счет аккумулирования части тепла, теряемого сезонным аккумулятором тепла в окружающую среду.На фиг.1 показана схема гелиокомплекса с сезонным аккумулированием тепла; на фиг.2 - аккумулятор тепла гелиокомплекса. Гелиокомплекс содержит гелионагреватель 1 и бак-аккумулятор 2 с емкостью 3 для теплоносителя, сообщенной с гелионагревателем 1, наружной теплоизоляционной оболочкой 4 и замкнутыми ячейками 5, заполненными плавким теплоаккумулирующим веществом 6. Ячейки 5 размещены в теле оболочки 4 и снабжены трубопроводом 7 с теплоносителем, размещенным в ячейках 5 с возможностью теплового...

Номер патента: 848104

Опубликовано: 23.07.1981

Авторы: Буйлов, Голенченко, Почивалин, Рыбин

МПК: B08B 5/00

Метки: поверхности

...стенками 55 клапана 12 и цилиндром 1 сводят к минимуму установкой уплотнительного кольца 28. Пружина 29 служит для прижатия клапана 13- к отверстию подводящего трубопровода.40На канале 15 установлен дроссель 30 для регулирования времени заполкения полости жидкостью, а тем самым и времени очистки поверхности.Устройство работает следующим об азом. В ночные холодные часы объем воздуха в расширительном сосуде 19 мал, и поплавковый клапан 13 под действием силы тяжести (и -дополнительной пружины 29) опускается вниз, перекрывая отверстие подводящего трубопровода 2, и открывает отверстие 7, соединяя подклапанное пространство верхней ,камеры 9 со средней .камерой 10.Если в это время в подклапанном пространстве камеры 9 находится жидкость, то...

Номер патента: 570283

Опубликовано: 15.02.1980

Авторы: Голенченко, Рыбин, Шендерович

МПК: H01F 6/06

Метки: магнитная, сверхпроводящая

...с источником постоянного тока,На чертеже изображена электрическая схема (функциональная) сверхпроводящей магнитной системы. .35Система содержит секции 1 сверх-,проводящей катушки, каждая из которыхснабжена шунтом 2, отключателем 3 иблоком 4 обнаружения нормальной зоны,обмотку 5 устройства защиты, индуктив".4 Оно связанную с секциями катушки и .размещенную на общем с ними магнитопрсводе 6, выполненном в виде последовательно соединенных участков 7,ссстоящих из двух параллельных ветвей, одна из которых имеет зазор а.Секции катушки последовательно соединены с источником 8 постоянного тока.Источник 8 :постоянного тока снабженвыключателем 9. Формула изобретения Сверхпроводящая магнитная система,содержащая сверхпроводящую...

Номер патента: 714511

Опубликовано: 05.02.1980

Авторы: Вулис, Голенченко, Рыбин, Шендерович

МПК: H01B 12/00

Метки: гибкий, кабель, многофазный, переменного

...трубы снаб- ц жена защитнюслоем сверхпроводника, что является наиболее близким решени-. ем иэ известных,Экойбмические оценки сверхпроводящегокабеля показывают, что оптимальная конструкция кабеля достигается при использовании высокотемпературных .сверхпроводников и однофазных потоков.охлаждающего сверхкрнтического реаия. Это однозначно приводит к не обходимости использования в качест- М ве защитного слоя сверхпроводннка с высокой критическай температурой, на- пример МЬЗп, Макие сверхпроводники очень хрупки и .технология ихнанесения на вяутренню поверхность гибкой 25 гелаевой трубы сложна ине гаранти рует отсутствия растрескиваннй:- Ероме того, укаэанное выполнение узла защиты не снижает тепловйщвленнй в стабилиЭирующей подложке...

Номер патента: 714510

Опубликовано: 05.02.1980

Авторы: Вулис, Голенченко, Рыбин, Шевченко, Шендерович, Щедрин

МПК: H01B 12/00

Метки: кабель, переменного, сверхпроводящий, секционированный

...жилыи жилы из нормального металла.30Для сверхпроводящего кабеля, в"котором использлотся чистые металлы, " "хаВМтерйцм является выполнение условя"ямР Ь.ф )у, . 35- (3)Пока входной тока кабеля (3 .) не"юФевйшает критического, весь ток будет протекать по сверхпроводлщей жилет.е. 1 со 4 О=лзОднако при увеличении входного то" " ка"свыЬЙкритического начинается резкж увеличение сопротивления сверхпроводника за счет движения нитеймагнитяого потока, Поскольку сверхпровоФщая жила находится и охлаждаю.щей србйе с койечным значением коэффициента теплопередачи, то начинает"ся разогрев сверхпроводника, которыйщийодит к.лавинйообразному процессУразруйения сверхпроводимости, т.е.к"увеличению сопротивления Ф;,вплоть(2) По мере увеличения В я...
