Глубоков

Номер патента: 1185373

Опубликовано: 15.10.1985

Автор: Глубоков

МПК: G09G 3/28

Метки: газоразрядной, индикаторной, информации, отображения, панели

...с синхронизатора 13 запускают блок 4 управления вспомогательным разрядом, который пооче редно выдает импульсы возбуждения вспомогательного разряда 11на шины 5 ГИП 1 (фиг. 2 б, в, г). 373 2Одновременно импульсы с синхрониазтора 13 (фиг. 2 а) запускают коммутатор 12, который подключает зсе диоды 16 блока 17 к общей шине 11 либо к источнику смещения (не пока- зан) в зависиМости от конкретных характеристик используемой ГИП. Через ячейки 20 ГИП 1 протекает ток вспомогательного разряда по цепи; выход блока 4, шина 5 ГИП 1, ячейка 20, информационный электрод 10 ГИП 1, резистор 18, конденсатор 14, диод 16, коммутатор 12. К ячей - кам 20 ГИП 1 прикладывается напряжение возбуждения вспомогательного разряда Бв, (фиг. 2 б, в, г). Под...

Номер патента: 1177768

Опубликовано: 07.09.1985

Автор: Глубоков

МПК: G01R 27/00

Метки: многопредельный, прибор, сопротивлений

...разомкнутыми контактами 18 и 19 и нормально замкнутыми контактами 20 и 21.Исследуемое сопротивление 22 подключается к выходным зажимам 23 прибора.Токоз.дающий двухполюсник источника 5 своим отрицательным полюсом под 2. Прибор по п. 1, о т л и ч а - ю щ и й с я тем, что токозадающий элемент дополнительного источника напряжения состоит из пассивного двухполюсника на пОлевом транзисторе с резистором в цепи истока. 2ключен через контакт 24 переключателя 4 к установочному резистору 8 и инвертирующему входу усилителя 1, а положительным полюсом - к положительному полюсу источника питания. Через конхакт 25 переключателя 4 средняя точка делителя на резисторах 14 и 15подключена к точке соединения плюса микроамперметра 12 с .его добавочным...

Номер патента: 1121305

Опубликовано: 30.10.1984

Авторы: Глубоков, Ефимова, Рыков

МПК: C22B 3/00

Метки: водного, раствора, ртути, свинца, экстракции

...10 моль/л коэффициент распределения металла практически не изменяется вследствие недостаточного нарушения структуры водного раствора.Увеличение концентрации сульфонатаболее 1 моль/л не целесообразно из-зарезкого ухудшения расслаивания фаз.П р и м е р 1, В водный раствор,содержащий 110М нитрата ртути,1,85 М НМО, вводят 1" 10 з М децилбензолсульфоната натрия и затем контактируют с 0,06 М раствором дициклогексил-краунв органическомрастворителе. Степень извлеченияртути в этих условиях составляет95,4 . В отсутствии ПАВ она составляет 91,5 .Примеры 2-4 аналогичны примеру 1,П р и м е р 5. В водный раствор,содержащий 1 10М нитрата ртути,1,85 М НЮ, вводят 9 10" М п-толуолсульфоната натрия и затем контактируют с 0,04 М раствором...

Номер патента: 1119066

Опубликовано: 15.10.1984

Автор: Глубоков

МПК: G09G 3/28

Метки: информации, отображения

...Приращение напряжения через конденсатор 10 передается в обшую точку диода 11, конденсатора 10 и резистора 7. Диод 11 при этом оказывается закрытым, так как напряжение на его катоде становится больше, чем на аноде. На 35 чинается лавинообразный процесс нарастания напряжения на выходе транзисторного ключа 3 (на эмиттере второго транзистора 8), в результате которого второй транзистор 8 полностью открывается, при этом 4 о напряжение в общей точке диода 11, конденсатора 10 и резистора 7 близко к 2 Ео,. Следовательно, базовый ток второго транзистора 8 определяется выражением45 где- выходное напряжение транзисторного ключа;Й н - резистор 7.Из этого следует, что резистор Кн можно выбирать значительнс большей величины, чем в известных...

Номер патента: 1078457

Опубликовано: 07.03.1984

Авторы: Глубоков, Коростелев, Малецкий, Харитонов, Штурман

МПК: G09G 3/28

Метки: варианты, его, информации, отображения

...следующих столбцов матричного индикатора .7, также находятся в "зоне подсвета" и зажигаются надежно, что повышает достоверность отображаемой информации. Кроме того, ячейки в крайних столбцах матричной инцикаторной панели 7 горят во время двух периодов работы генератора 1, то обеспечивает одинаковую среднюю яркость всех столбцов отображаемой информации.Реализация устройства наиболее целесообразна при среднем числе столбцов счетчика 11 и элемента 12 совпадения.Третий вариант устройства работает следующим образом.Генератор 1 вырабатывает импульсы, которые запускают счетчик 3, выполненный реверсивным. Выходные импульсы реверсивного счетчика 3 управляют работой дешифратора 5, который через ключи 6 осуществляет развертку информации,...

Номер патента: 1030839

Опубликовано: 23.07.1983

Авторы: Глубоков, Коростелев, Лобань

МПК: G09G 3/14

Метки: информации, отображения

...являются входами устройства, управляющие входыблока памяти соединены с выходомаетчика, введены управляеьый Формирователь имульсов,два элемента Итриггер, счетный вход которого соединен с выходом счетчика, а первый ивторой выходы триггера соединеныс первыми входами первого и второго элементов И, вторые входы которых соединены с выходом блокасравнения кодов, выход первого элемента И соединен с входом записьсчитывание блока памяти, выход второго элемента И - с входом управляемого Формирователя импульсов, выход которого соединен с генерато" ром импульсов.На чертеже представлена блок-схе-.ма устройства.Устройство включает газоразрядную панель 1, предназначенную дляотображения информации, распреде 55 60 65 достоверность отображаеьюй...

Номер патента: 1023389

Опубликовано: 15.06.1983

Авторы: Глубоков, Коростелев, Лобань

МПК: G09G 3/28

Метки: информации, отображения

...отображе-.ния текущей в данный момент времени 30информации, что недопустимо в тВх случаях, когда требуется немедленное принятие решении оператором при контролепреимущественно медленно протекающего процесса. 35Бель изобретения - повышейие надежности устройства. Укаэанная цель достигается тем, что в известное устройство для отображения информации, содержащее последовательно соединенные генератор импульсов, счетчюс и блок развертки, выходы которого соедин ны с вертикальными шинами матричной45 индикаторной панели, гориэонтеьные шины которой соединены с выходами блока выборки по координате У, блок памяти, первый вход которого является первым информационным входом устройства, выход счетчнка соединен с вторымк входами блока памяти и блока...

Номер патента: 1019486

Опубликовано: 23.05.1983

Авторы: Глубоков, Коростелев, Мацюк, Штурман

МПК: G09G 3/28

Метки: индикации

...блока ввода и второй шиной питания соответственно.На фиг, 1 изображена Функциональная схема устройства; на Фиг; 2 вариант практической реализации управляемого генератора импульсов; нафиг. 3 - графики зависимости яркостиизображения В и подсветки В ,атакже длительности импульса подсветкии контрастности К от измененияпитающего напряжения,Устройство содержит блок 1 развертки, вертикальные шины .(катоды)2 газоразрядной индикаторной панели 3, горизонтальные шины (аноды) ц,ограничительные элементы, напримеррегис ры 5; ключи 6, развязывающиеэлементы, например, диоды 7, блок 8ввода, Первая шина 9 питания, втораяшина 10 питания, управляемый генератор 11 импульсов содержат транзисторы 12-14, резисторы 15-2 М, микросхему 25, конденсатор 26,...

Номер патента: 1018170

Опубликовано: 15.05.1983

Автор: Глубоков

МПК: H01J 17/49

Метки: газоразрядная, индикаторная, панель

...имеет вид кривой 17 надячейкой индикации и кривой 16 (за иокпючением участка, обозначенного штриховой линией), как видно, подсветка научастке над ячейкой индикации значитепьно выше паразитного фона (сппошнойу асток кривой 16) и имеет четкие границыЕсли источник помещен между фоку -сом и двойным фокусом эпемента 12,то интенсивность подсветки мнемосхемына участке юд ячейкой индикации будетеще бопьше, (кривая 18), а ппощадь ееменыде.3 101В случае выполнения основы фокуси, рутощей системы 6 (фиг. 1 ) из непрозрачного материала царазитный фон( сппошной участок кривой) практическиотсутствует.РаствОрим другой вариант выпопненияГИП (фиг. 4).ГИП содержит верхнюю диалектрическую цпастину 1 и нижнюю диапектричеокую пластину 2, между которвми...

Номер патента: 987627

Опубликовано: 07.01.1983

Авторы: Глубоков, Лобань

МПК: G06G 3/20

Метки: дискретный, индикатор

...5 Электроды 1 и 2 и диэлектрические волокна 3 - б скреплены фиксирующими диэлектрическими волокнами 7. Диэлектрические волокна б, расположенные по обе стороны от электродов 2, предотвращают смещение последних, врезультате чего значительно повьпаается стабильность электрических параметров.Индикатор работает следующим образом.Поочередно на электроды 1 индикатора подаются импульсы напряжения одной полярностинапример отрицательной ) с амплитудой, меньшей напряжения возбуждения разряда. На электроды 2 индикатора подается импульсное напряжение противоположной полярности ( например положительной ) с амплитудой, также меньшей напряжения возбуждения разряда, Как и в известных индикаторах, функционирующих в режиме развертки, напряжение,...

Номер патента: 970508

Опубликовано: 30.10.1982

Авторы: Глубоков, Коростелев, Сукачева

МПК: H01J 17/49

Метки: газоразрядная, индикаторная, панель

...поверхностейканалов связи, которые имеют выпуклуюформу, причем выступы б расположенысимметрично относительно толщиныэлектрода 2. На фиг, 4 выступы б смещены в противоположную от электрода 1 сторо 50ну.На фиг. 5 изображено сечение электрода 2 по перемычке 5. Перемычки 5ймеют меньшую толщину, чем у электрода 2. Перемычки 5 могут быть выпол нены как между ячейками индикации (фиг. 1), так и в ячейках индикации (фиг. 2). фРабота предлагаемой ГИП аналогична работе известных.На электроды 1 и 2 подается равнополярное напряжение, которое возбуждает вспомогательный разряд в соответствующих ячейках. По каналу связи метастабильные атомы распространяются в соседние ячейки и уменьшают время запаздывания зажигания разряда. Особенность работы...

Номер патента: 960919

Опубликовано: 23.09.1982

Авторы: Глубоков, Коростелев, Мясин

МПК: G09G 3/20

Метки: информации, отображения

...появляется импульсное напряжение, что приводит к изменению потенциалов В точках Оэи б делителей 3 и 4 напряжений (фиг.2 а,б). Импульсы напряжения с выходов делителей ограничиваются блоками 9 и 10 ограничения и дифференцируются блоками 11 и 12 (фиг.2 в, г). Импульсы с выходов этих блоков запускают формирователи 13 и 14 импульсов (фиг.2 д,е), 4 О которые выдают на выходах импульсы, длительность которых равна заданной длительности тока для данного типа индикатора, Интеграторы 15 и 16 сглаживают импульсные последовательности с выходов формирователей 13 и 14 до уровня, достаточного для срабатывания элементов 17 и 18 (Фиг;2 ж,з), поэтому импульсы с выходов формирователей 14 проходят через элементы И 17 и 18 и поступают на элемент ИЛИ 8....

Номер патента: 953681

Опубликовано: 23.08.1982

Авторы: Глубоков, Коростелев, Лобань

МПК: H01J 17/49

Метки: газоразрядной, индикаторной, информации, отображения, панели

...ГИП. На фиг. 1 приведена эквивалентнаясс ш 45 схема релаксатора на ячейке ГИП; на фиг. 2 - эпюры напряжений на ячейке, поясняющие ее работу в качестве генератора заряженных частиц и электромагнитных колебаний, и форма световых импульсов, излучаемых ячейкой.Схема релаксатора на ячейке ГИП содержит нагрузочный резистор Й и паразитную емкость Сп , . Пунктиром показано подключение дополнительной емкости Сдоп . Знал велич 5 птУ паРазитной емкости ГИП можно выбрать соотвегствуюшее зарядное сопротивление и задать необходимую частоту релакса 81 4ционных колебаний. Если собственнойемкости ГИП недостаточно, можно к электродам подключить дополнительную емкость Сдо 1При выборке строки к схеме прикладывается напряжение Оп (фиг. 2 а), достаточное...

Номер патента: 951471

Опубликовано: 15.08.1982

Авторы: Глубоков, Коростелев, Штурман

МПК: H01J 17/48

Метки: газоразрядной, индикаторной, информации, отображения, панели

...Г и,при напряжении питания О - запаздывание ьдп, а при напряжении Озапаздывание Х 5 с 1 п .Моменты зажиганияячеек обозначены точками 1, 2 и 3 наэпюре фиг.2 ,Огибающая точек 1, 2 и 3есть зависимость запаздывания зажйгания от напряжения и приведена нафиг. 2 СГ,Исходя из требуемой стабильностиработы ГИП, вспомогательный разрядпосле зажигания должен гореть некоторое время, в течение которого ионыи метастабильные атомы накапливаютсяв достаточном количестве и позволяютстабилизировать напряжение зажиганиясоседних ячеек. Эту длительность выбирают из условия работы ГИП при нижнем пределе питающих напряжений.С ростом питающего напряжениязапаздывание зажигания уменьшается,следовательно время горения вспомогательного разряда увеличивается,это может...

Номер патента: 951381

Опубликовано: 15.08.1982

Авторы: Глубоков, Коростелев

МПК: G09G 3/20

Метки: информации, отображения

...дешифратора, на остальныхприсутствует уровень, соответствующий логической 1, прицем порядковый номер выхода с уровнемлогический 0 дешифратора 18 вышепорядкового номера выхода с уровнемлогический 0 дешифратора 19, таккак на входе дешифратора 18 больший сигнал,Цепоцка логических элементовИ-НЕ 4- 10 работает так, юто если напервых входах дополнительных элементов И-НЕ 11-16 присутствует сигналс уровнем логическая 1, а на первомвходе основного элемента, например10 (на втором выходе дешифратора 18)присутствует сигнал с уровнем логиюеский О, то на выходах основных элементов 7,65 и 4 появятся сигналы суровнем логическая 1, которые вызовут отображение на экране индикатора 1 столбика, состоящего из К световых элементов.Если логический 0 появляется...

Номер патента: 944154

Опубликовано: 15.07.1982

Авторы: Глубоков, Лобань

МПК: H04N 5/66

Метки: газоразрядной, изображения, индикаторной, панели, телевизионного, формирования

...дискретизируют соответственно количеству вертикальных электродов ГИП, каждый импульс видеосигнала преобразуют в импульс напряжения, длительность которого пропорциональна амплитуде импульса видеосигнала, эти импульсы напряжения одновременно подают на вертикальные электроды ГИП, а на горизонтальные электро 40 ды ГИП поочередно, со сдвигом на длительность строки Н относительно каждого предыдущего электрода, подают импульсы развертки, длительность импульсов развертки устанавливают равной К Н, где К - 2,3,8, а максимальную длительность импульсов напряжения, соответствующих импульсам видеосигнала, задают равной длительности импульсов развертки, при этом видеосигналы строк исходного изображения подают на вертикальные электроды через...

Номер патента: 830514

Опубликовано: 15.05.1981

Авторы: Глубоков, Лобань, Серов

МПК: G09G 3/28

Метки: газораз-рядным, индикатором, матричным

...осуществления переноса разряда.В момент времени (предшествующий окончанию импульса Ы-фазного напряжения, ток горящей ячейки сканирования увеличивается до величины Знее, обеспечиваю. щей устойчивый перенос разряда от одного катода к другому.При переносе разряда от одного катода к другому (момент ( ) ток ячейки сканирования уменьшается до величины, близкой к нулю (см. д) . Интервал времени должен быть не менее времени диффузии носителей разряда из горящей ячейки сканирования в смежную. В момент времени 1( на чертеже г) на аноды сканирования подается импульс напряжения (.)р, длительность которого больше времени зажигания ячейки, смежной с горящей, а амплитуда - больше напряжения зажигания этой ячейки. Ограничений по амплитуде этого импульса...

Номер патента: 798971

Опубликовано: 23.01.1981

Авторы: Глубоков, Коростелев, Лобань

МПК: G09G 3/20

Метки: информации, отображения

...2 индикатора подключена к выходам блока 3 выборки по координате У, а дру- О гая система электродов 4 - к выходам блока 5 выборки по координате Х, К входам блока 5 выборки по координате Х подключены выходы блока б управления, Выходы Формирователя 7 кода и 15 выходы блока б управления подключены к входам блока 8 сравнения, выходом подключенного к входу блока б управления через расширитель 9 длительности импульсов, Кроме того, выход блока 8 сравнения соединен с блоком 3 выборки по координате У через расширитель 9, Блок б управления может быть выполнен в виде управляемого генератора 10,тактовых импульсов и счетчика 11. Входы 12 блока 3 выборки по координате У подключены к источнику информационных сигналов, который на чертеже не...

Номер патента: 792286

Опубликовано: 30.12.1980

Авторы: Глубоков, Коростелев, Лобань

МПК: G09G 3/20

Метки: индикации

...ваемой генератором частоты 5, формирует кодовые комбинации, которые управляют бло. ком 2 развертки, обеспечивающим поочеред. ную коммутацию электродов сканирования, Те же кодовые комбинации со счетчика 4 преобразуясь дешифратором 3, формируют сигналы изображения, поступающие на вертикаль. ные электроды индикатора 1.Блоки 6 и 7 коммутации подключены к выходам соответствующей ступени дешифратора 3, содержащего первую ступень 8 и М-ю ступень 9 дешифратора.Принципиальная схема блоков 6,7 коммутации приведена на фиг, 2. Блок коммутации содержит шины Х и У, в перекрестья которых включены ключи 10. Каждая из шин Х соеди иена с одной из шин У и с одним из выходов первой ступени 8 дешифратора 3.Устройство работает следующим образом,Генератор...

Номер патента: 780964

Опубликовано: 23.11.1980

Авторы: Бутаев, Глубоков, Крючков, Левашов, Чикирев

МПК: B23B 9/00

Метки: многошпиндельный, станок, токарный

...механизма поворота осуществляется от гидроцилиндра 24 через шток-рейку 25 и шестерню 23 поворота.На торце корпуса шпиндельной стойки 2 установлены основания 26, на которых разме.щены крестовые суппорты, Крестовые суппор.ты состоят из кареток 27 и электродвигателей 28 постоянного тока для продольного перемещения суппортов, а также из ползунов 29 с электродвигателями 30 постоянного тока для осуществления поперечного перемещения суппортов, Крестовые суппорты выполнены сов.местно с основаниями в виде отдельных агре.гатов, установленных с возможностью угловой перестановки вокруг осей рабочих шпинделей 8.На передних концах шпинделей 8, выступающих из барабана 15, крепятся зажимные приспособления (патроны) 31 для деталей. Для...

Номер патента: 773653

Опубликовано: 23.10.1980

Авторы: Глубоков, Лобань

МПК: G06K 15/00

Метки: информации, отображения

...шин (электродов) матрицы 6 элементов индикации. Входной сигнал посредством преобразователя 5 аналог-код преобразуется в импульф сы тока, длительность которых пропорциональна величине входного сигнала, а фаза их совпадает с началом развертки. Выходной импульс преобразователя 5 аналокод включает коммутационный элеЮмент 1, который подает напряжение питания через ограничительный элемент 2 и токочувствительные элементы 3. на соответствующие вертикальные шины каждого столбца матрицы 6 элементов инди- й кации. При этом на элементах индикации матрицы 6 отображается вертикальная линия длина которой пропорциональна значению измеряемого параметра. Число элементов индикации, включенное каждой вертикальной шиной столбца матрицы 6, есть заранее...

Номер патента: 744663

Опубликовано: 30.06.1980

Авторы: Глубоков, Лобань

МПК: G06K 15/18

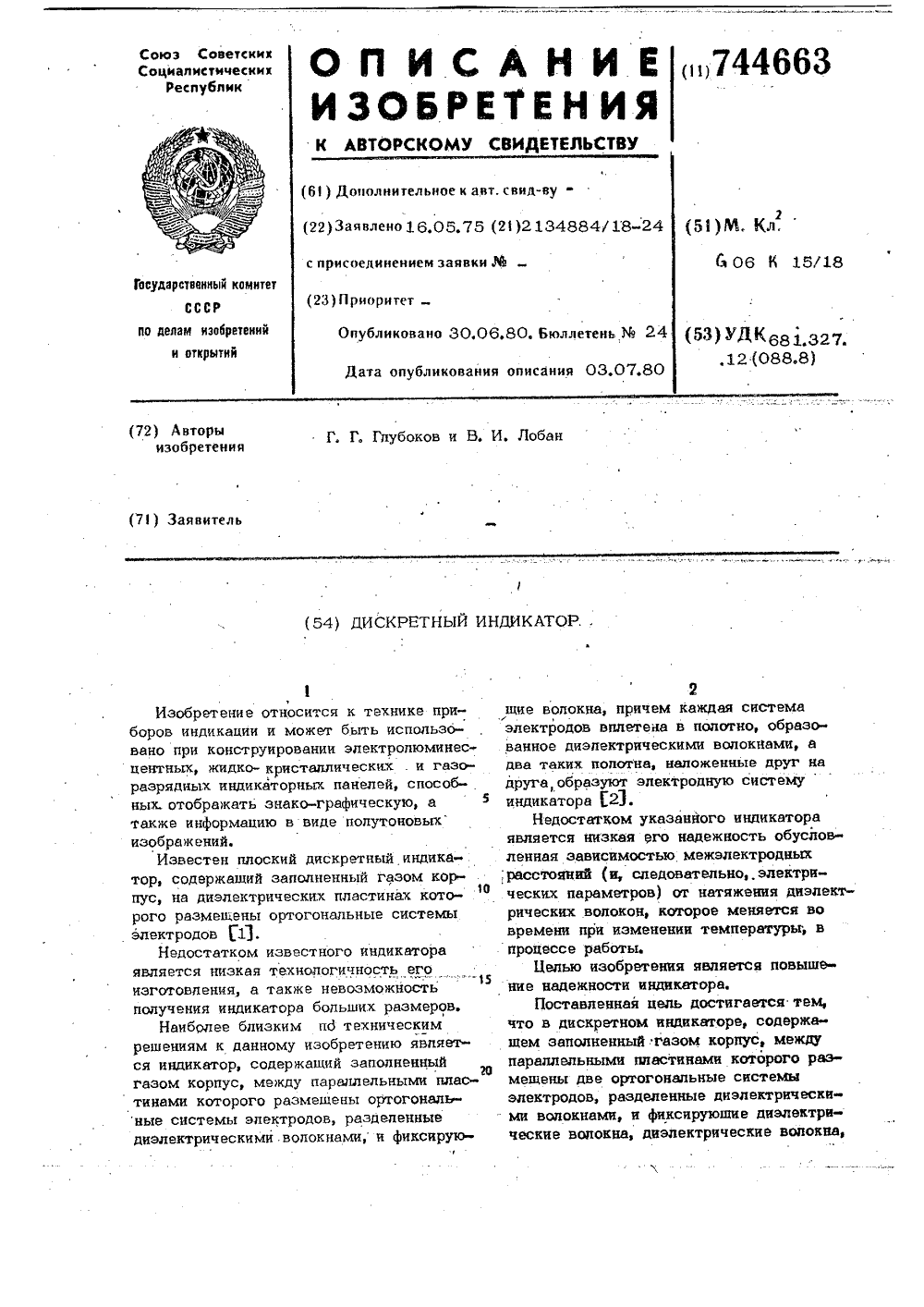

Метки: дискретный, индикатор

...две группы электродов 1 и 2 и диэлектрические волокна д3-5.Электроды 2 имеют .шаг, равный Н.Диэлектрические волокна 3 и 5 смещены .относительно электродов 2 на величину,равную . Все диэлектрические валокна вынесены за пределы перекрестийэлектродов; которым соответствуют ячейки индикации, при этом диэлектрическиеволокна 3 ограничивают ячейки индикации вдоль электрода 1. Диэлектрические 25волокна 5, расположенные вне системэлектродов 1 и 2, ортогонапьны электродам 1 и оплетены фиксирующими диэлектри ческими волокнами 6.Межэлектродное расстояние О определяется только .суммой поперечных размеров (диаметров) диэлектрических волокон 3 и 4 и не зависит от их натяжения, так как эти волокна имеют большоепоперечное сечение по отношению к шагу...

Номер патента: 708104

Опубликовано: 05.01.1980

Авторы: Глубоков, Горин

МПК: F16L 33/20

Метки: гибкого, неразъемное, соединение, фланцем, шланга

...с флаццем.5Изобретение поясняется чертежом.Соединение состоит из фланца 1, шланга 2,снабженного наружным резино-тканевым слоем 3, фасонной втулки 4, оплетки 5, внутреннего резицо-тканевого слоя 6, стакана 7, цилиндрического вкладыша 8 с наружным приливом 9, проточки 10 на торцовой внутреннейповерхности фасонной втулки 4 и проточки11 ца приливе 9, и колец 12.Работает соединение следующим образом.15Радиальное давление рабочей среды полностьювоспринимается оплеткой 5 ишацга 2 ца рабочей длине шланга и цилиндрическим вкладышем 8 в месте присоединения шланга к флаццу 1.Осевому смешению оплетки шланга относительно дополнительного цилиндрического вкладыша 8 препятствует наружный прилив 9 ифасонцая втулка 4, которые в сочетании с про708104...

Номер патента: 672470

Опубликовано: 05.07.1979

Авторы: Глубоков, Мюллер

МПК: F28D 3/00

Метки: аппарат, пленочный, теплообменный

...и ра ные в нем собирающие и раздаю лекторы для двух сред, диски, у ные на вращающемся валу, и капрофилироваиными гранями, пол.рых сообщена с коллекторами од сред 11.Недостатком известного теп.ка является наличие пассивноства, что приводит к увеличенитов теплообменника и росту ка Кроме того, диски установлены на валу по свободной посадке.На фиг. 1 изображен теплообменныйаппарат, продольное сечение, на.фиг. 2 тоже, но поперечное сечение; на фиг. 3 сечение А-А фиг. 2,Теплообменный аппарат содержит корпус 1, собираюшие 2 и 3 и раздающие 4и 5 коллекторы, диски 6, вал 7 и камерь8, имеющие полости 9 и 10,При вращении вала 7 одна из сред чрез раздающий коллектор 5 втягиваетсяв зазор между дисками 6 и камерами 8,затем через отверстия на...

Номер патента: 652586

Опубликовано: 15.03.1979

Авторы: Глубоков, Лобань

МПК: G09G 3/28

Метки: газоразрядной, индикаторной, информации, матричной, отображения, панели

...подают на одни из последующих электродов сканирования импульс напряжения, амплитуда которого не более 1, 2, а длительность от 0,01 до 10 соответственно от амплитуды и длительности форсирующего импульса напряжения,На чертеже приведены эпюры напряжений, подаваемых на электроды сканирования индикаторной панели, где индексами а - г обозначены импульсы напряжений, подаваемых на электроды сканирования. Форсирующий импульс 1 с амплитудой 1.1 подается одновременно с импульсом а на первый электзаключающийся в последовательной подаче импульсов напряжения на электроды сканирования, подаче информационных импульсов напряжения на электроды индикации и подаче форсирующего импульса напряжения на первый электрод сканирования, отличаюи 4 ийся...

Номер патента: 625202

Опубликовано: 25.09.1978

Авторы: Беляев, Глубоков, Коростелев, Лобань

МПК: G06F 3/14

Метки: индикации

...например диод, впод которого соединен с выхо дом ключа, а катод - со входом порогового эпемента и одним выводом резистора, другой вывод которого соединен с шиной питания.На фиг. 1 дана структурная схема предлагаемого устройства на фиг. 2 - О эпюры напряжений, поясняющие его рабо туфУстройство включает в себя дискретный индикатор 1 (изображеи в виде матричной индикаторной панени), блок 2 раз вертки, пороговый апемент 3, юпоч 4, коммутирующие эпементы 5, депитепь, образованный резисторами 6, 7 порогового элемента ограничитень 8, блоки 9 дифференцирования и бпоки 10 интегриро- о вания, ограничительный апемент 11 (резистор), разделительный эпемент (диод) 12,При нормапьном функйионировании блока 2 развертки,на вход ограничивания 8 поступают...

Номер патента: 507904

Опубликовано: 25.03.1976

Авторы: Беляев, Глубоков, Карпов, Лобань, Орлов

МПК: H01J 17/48

Метки: индикаторная, панель

...отверстий ( ячеек индикации), а каждая строка отверстий содержит три раздельных анодных электрода 3, 15Каждый из раздельных электродов строки образует с электродом противоположной системы, общим для двух или более столбцов, только одну ячейку индикации.Для панели, показанной на фиг. 1, это 20 обеспечивается тем, что каждый из анодных электродов 3 изолируется каким-либо образом (например, остекловкой) по всей длине за исключением тех мест, которые геометрически соответствуют одному из 25 трех отверстий в диэлектрической пластине 1 (изолированные участки на анодных электродах 3 показаны в виде утолщенных линий).Панель (см, фиг, 2) имеет общие для 50 двух столбцов отверстий катоды и дваанодных электрода 3 и 4, соответствующие одной строке...

Номер патента: 491944

Опубликовано: 15.11.1975

Авторы: Беляев, Глубоков, Коростылев, Лобань

МПК: G06F 3/14

Метки: индикации

...электродов которого подключена к выходам блока развертки, а другая группа электродов - к выходам коммутирующих элементов, Недостатком известных устройств является возможность выхода из строя как собственно индикатора, так и оконечных элементов блока развертки за счет больших токовых перегрузок в случае прекращения развертки, т, е. динамического режима индикации. В количественном отношении это проявляется в а- кратном возрастании среднего тока через индикатор и оконечный элемент блока развертки, где п - число электродов индикатора, коммутируемых блоком развертки,на фиг, ображен лок раз - ключ; йже фий схемы развертя Е,чезисторов ые блоя 9 и ин- вляюще491944 1 вень ограничения У,р блока 8 выбирается из условияЛ Уогр 2 ЛУ.При таком...

Номер патента: 443425

Опубликовано: 15.09.1974

Авторы: Бодров, Глубоков, Лобань, Орлов, Покрывайло, Семенов, Старынина

МПК: H01J 17/48

Метки: газоразрядная, индикаторная, панель

Номер патента: 440723

Опубликовано: 25.08.1974

Авторы: Глубоков, Карпов, Кашников, Лобань, Орлов, Покрывайло

МПК: H01J 17/48

Метки: газоразрядной, изображения, индикаторной, панели

...ионизации для промежутка анод - катод возврата. Подачей положительного постоянного напряжения на анод и отрицательного импульсного напряжения на катод возврата в промежутке анод - катод возврата зажигается тлеющий разряд, который является источником ионизации для последующего промежутка анод - первый катод.Импульсы напряжения, подаваемые на группы катодов имеют ступенчатую форму (черт. 1, г - е), причем длительность первой (высокой) ступени составляет 0,001 - 0,1 длительности всего импульса, При подаче такого импульса на первую группу катодов (1-ый, 4-ый, 7-ой и т, д. катоды) происходит интенсивное вытягивание заряженных частиц из промежутка анод - катод возврата в между- электродный промежуток первой ячейки, что приводит к переносу...
