Вычислительное устройство для первичной обработки информации
Номер патента: 746569
Опубликовано: 05.07.1980
Авторы: Золотова, Лапенко, Шишкевич
МПК: G06G 7/12
Метки: вычислительное, информации, первичной
...13, другой выходчерез блок 11 соединен со входом ключа9 и со входоМ пикового детектора 12, выход последнего является аналоговым выходом блока 7, а группа разрядных выходов счетчика 13 является группой разрядных выходов блока 7, выход элемента 8 задержки через ключ 9 подключен ко входу пикового детектора 12.Вычислительное устройство для первичной обработки информации работаетследующим образом,Входной сигнал одновременно поступает на первый усилительный каскад 1,на первый дополнительный усилительныйкаскад 4 и на вход сумматора 6 черезсумматор 3 (фиг. За) и усиливаетсяпоследующими усилительными каскадами1 и 4. С выхода первого элемента 5 мдержки усиленный в к раз (фиг. 36)импульс поступает на вход сумматора 6через время, равное ъ эд...
Операционный усилитель
Номер патента: 746570
Опубликовано: 05.07.1980
Авторы: Марчук, Прокопенко, Редько, Рогач
МПК: G06G 7/12
Метки: операционный, усилитель
...частотной характеристикой )тто площадь усиления и 1 усилителя на большом сигнале не уменыпатся иимеют такие значения, как и при малыхприращениях входного напряжения, Следовательно, максимальная скорость нарастания выходного сигнала чсилителя сосмещенной логарифмической амплитудночастотной характеристикой не хуже, чемдля кривой й .ЮТаким образом, степень смещения логарифмической амплитудно-частотной характеристики вправо разная при разныхамплитудах 0 в , Чем выше 0 втембольше изменяется постоянная времени 45усилителя,В предлагаемом усилителе постояннаявремени изменяется за счет измененияпрямо пропорционально модулю Овх проводимости фоторезистора 7 оптрона 5.Вы опрямитель 6 преобразует модуль входного напряжения в ток светодиода 8...
Устройство для выделения модуля знакопеременного сигнала
Номер патента: 748427
Опубликовано: 15.07.1980
Автор: Годлевский
МПК: G06G 7/12
Метки: выделения, знакопеременного, модуля, сигнала
...частоте изменения последнего,что обусловлено наличием в обратныхсвязях операционного усилителя этогоблока разделительных диодов.Целью изобретения является повышение точности,Это достигается тем, что устройство, содержащее блок выделения однополярной полуволны сигнала, инвертирующий вход которого через первыймасштабный резистор соединен с входной клеммой устройства, выход блокавыделения однополярной полуволнысигнала через второй масштабный резистор подключен к неинвертирующемувходу сумматора, соединенному черезтретий масштабный резистор с входнойклеммой устройства, содержит входнойразделительный диод и дополнительные масштабные резисторы, первые выводы которых подключены соответственно к инвертирующему входу сумматораи...
Устройство для извлечения квадратного корня из суммы квадратов напряжений
Номер патента: 750501
Опубликовано: 23.07.1980
Авторы: Беркутов, Пузанчиков
МПК: G06G 7/12
Метки: извлечения, квадратного, квадратов, корня, напряжений, суммы
...напряжений постоянного тока О , О,1, Оп на выходе его появится последовательность видеоимпульсов (фиг. 2) с амплитудами О, 0,1,-,О и (падением напряжения на коммутаторе 1 пренебрегаем ввиду его незначительности), Период повторения последовательности Т равен длительности одного цикла работы коммутатора 1, Длительность видеоимпульсовопределяется временем, в течение которого каждый из входов коммутатора 1 соединяется с его выходом. При использовании электронного коммутатор а 1750501 ия видеотную прин нататора 1 ломаной е детектора значение н татора 10прясиеия оппряже ением Действу ределяется"э - т ,О ни ма напря приторое применительнказанным на Фиг, 2д: 1), получи Подставляя (2 ии, ксперт тво СС1972. тво СС1958 зеР-"ус "яр 7 г иа малым...
Аналоговое вычислительное устройство
Номер патента: 752360
Опубликовано: 30.07.1980
Автор: Соколов
МПК: G06G 7/12
Метки: аналоговое, вычислительное
...импульсов.Схема устройства приведена нАналоговое вычислительное30 содержит блок арифметических в1, управляемые коммутаторы 2 и 3, генератор тактовых импульсов 4, распределитель 5, блок сравнения 6, генератор периодического напряжения 7 и датчики входных сигналов переменного тока 8, - 8.Блок арифметических вычислегп 1 й 1 выполнен на интеграторах 9 и блоках сравнения 10, Блоки сравнения 6 и 10 работают в режиме нуль-органов,Устройство работает следующим образом.Так как генератор тактовых импульсов 4 через распределитель 5 импульсов управляет работой всего вычислительного устройства, то синхронизация его работы импульсами блока сравнения 6 обеспечивает жесткую связь фазы напряжения генератора периодического напряжения 7, а...
Развертывающий операционный усилитель
Номер патента: 752361
Опубликовано: 30.07.1980
МПК: G06G 7/12
Метки: операционный, развертывающий, усилитель
...17 осуществляется сдвиг выходных импульсов этогоблока относительно момента изменениязнака сигнала релейного элемента 16, Приэтом репейный элемент 16 успевает перейти в устойчивое состояние, при котором амплитуда коммутационных помехоказывается меньше зоны неоднозначнос.ти оепейного элемента 1 э,50 Наличие сигнала управления приводит к изменению относительной продолжительности импульсов прямоугольного напряжения и среднее значение за период устанавливается пропорциональным величине входного сигнала.Выходной сигнал фаэосдвигающего блока 17 одвинут относительно фронтов импупьсов прямоугольного напряжения на вы 55 3 7 523тельный конденсатор соединен с шиной нулевого потенциала, выход генератора импульсов подключен к управляющим...
Вычислительное устройство для широтноимпульсных сигналов
Номер патента: 763908
Опубликовано: 15.09.1980
Авторы: Герасимов, Горбачев, Жуков, Костичев
МПК: G06G 7/12
Метки: вычислительное, сигналов, широтноимпульсных
...входами устройства, дифференциальный операционный усилитель,первый и второй входы которого соединены через первый и второй.усредняющие конденсаторы с шиной нулевого потенциала и подключены соответственно к общему выводу резисторовпервого и третьего импульсно-управляемых резисторов и к общему выводурезисторов второго и четвертого 25импульсно-управляемых резисторов,широтно-импульсный модулятор, входкоторого подключен к выходу дифференциального операционного усилителя, а выход - к управляющему входучетвертого импульсно-управляемогорезистора, дополнительно содержиттретий усредняющий конденсатор,цифровой инвертор и пятый импульсноуправляемый резистор, выводы которого подключены к шине нулевого потенциала, а управляющий вход - к выходу...
Масштабный усилитель
Номер патента: 763909
Опубликовано: 15.09.1980
Авторы: Ветохин, Гулаков, Курейчик, Саржевский
МПК: G06G 7/12
Метки: масштабный, усилитель
...усилителя ЗО,В цепи отрицательной обратной связи усилителя 30 включен масштабный 31 резистор.Усилитель работает следующим образом. Для того чтобы усиление можно было менять с шагом "1", резисторы 141,14,14 з, 21-23 ранны между собой и вдвое больше по сопротивлению, чем также равные между собой резисторы 15,1,15 ,которые н свою очередь, вдвое больше резисторов 16,16,16 и нчетверто - резисторов 1717, 17 28,29. В свою очередь, резисторы 27 и 31 в 16 раэ больше резистора 17, а отношение сопротивлений резисторов 26 и 25 равно 15. Входной ток протекает через замкнутую часть ключей 2-13 и соответствующие им резисторы 14 - 17 и создает на входах усилителей 18-20 напряжениа. Коэффициент усиления каждого из усилителей 18-20 равен отношению...
Вычислительное устройство первичной обработки информации
Номер патента: 763910
Опубликовано: 15.09.1980
Авторы: Горбунов, Лапенко, Преснухин, Шишкевич
МПК: G06G 7/12
Метки: вычислительное, информации, первичной
...детектор, выход последнего 2подключен к первому пороговому блоку, связанному выходами с управлялцим входом клича и с входом блока выбора порядка, который вторым входом соединен с выходом второго порогового блока, подключенного к последнему усилйтельному каскаду. Недостатком известного устройства является невысокая точность, определяемая в основном пиковыми детекторами. Их незначительный динамический диапазон обусловлен недоразрядом накопительного конденсатора из-за наличия напряжения отсечки на прямой ветви вольт-амперной характеристики.Цель изобретения - повьвение точности вычисления амплитуд одиночных импульсов. Поставленная цель достигается тем, что в вычислительное устройство введены и диодных ограничителей, кото.рые входами...
Масштабный преобразователь
Номер патента: 765815
Опубликовано: 23.09.1980
Авторы: Архипов, Валковой, Денисов
МПК: G06G 7/12
Метки: масштабный
...так, что висходном состоянии основной и дополнительный ключевые транзисторы 6 и7 закрыты.Малый по величине входной сигналпроходит на выход 13 через входнойразделительный резистор 5, резисторсмещения 4 и первый туннельный диод 2При унеличении входного сигналадо уровня срабатывания перного туннельного диода 2 величина выходногосигнала на выходе 13 скачкообразно.уменьшается до нуля, 9 дновременноэа счет увеличения сопротивления пер.вого туннельного диода 2 скачкообразно увеличивается сигнал на базеосновного ключевого транзистора б.В результате основной и дополнительный ключевые транзисторы б и 7открываются.Большой по величине входной сигнал теперь проходит на выход 13 черезбазо-змиттерные переходы основногои дополнительного ключевых...
Развертывающий операционный усилитель
Номер патента: 769556
Опубликовано: 07.10.1980
Автор: Цытович
МПК: G06G 7/12
Метки: операционный, развертывающий, усилитель
...со стороны питающего на- З 0 лряжения частота автакюлебаний синхро.низяруется с частотой напряжения се пи, подаваемого иа дюполнительный вход 11;развертывающего операционного,усилителя. Синхронизация юсуществляетая с помощью 35 втарогю релейного элемента 4,и амплитуднопо модулятара б. Гармоничвакий,сигнал напряжения сети в элементе 4 преобразует ся в вмпулысы лрямоугольной формы, юторые,поступают иа модулятор 5, На другой 40 вход модулятора б,поступает сигнал, величина которого пропорциональна частоте выходного напряжения,с выхода 10. Этот сигнал фармилуется в преобразователе частота - напряжение б. 45Выходной сигнал модулятора б,имеег период, соответствующий периюду питаю.цего сетевого напряжения, и амплитуду, пропорциональную...
Устройство для вычисления модуля разности квадратов
Номер патента: 771678
Опубликовано: 15.10.1980
Автор: Ковалев
МПК: G06G 7/12
Метки: вычисления, квадратов, модуля, разности
...4 онпо установочному входу приводится висходное состояние, а импульсы элемента сравнения 3 действуют на егосчетный вход. Триггер 9,своим счетным входом объединенный с выходомгенератора 4, делит вдвое частотуследования его импульсов, и, поэтому,потенциальная шина блока усреднения10 подключается попеременно то к О,то к О. Устройство 10 выделяет напряжение постоянной составляющей потока импульсов длительностьюО с амплитудой О 4, О и периодом следования т 2 тгйн (тгвн - период напряжения генератора 4). Выделенное напряжение является одновременно выход-.ным сигналом всего устройства. Оноопределяется соотношением2О дую+О,д О-О,Ц евьк Т кТ= - =к(О,-О )1и пропорционально разности квадратоввходных напряжений.Триггер 8, входящий в состав...
Вычислительное устройство
Номер патента: 773638
Опубликовано: 23.10.1980
МПК: G06G 7/12
Метки: вычислительное
...импульсно-управляемого резистора, второй вывод которого подключен к общему щ 5 выводу первого импульсно-управляемого и четвертого резисторов.На чертеже приведена функциональная схема вычислительного устройствУстройстно содержит уравновешенный мост, в первое плечо которого включены последовательно соединенные источник 1 входного напряжения и резистор 2, во второе - резистор 3 в третье - резистор 4, в четвертое цепочка из последовательно соединенных резистора 5 и импульсно-управляемого резистора 6, первый сглаживающий конденсатор 7, в одну диагональ уравновешенного моста включен источник 8 входного напряжения постоянного тока, дифференциальный усилитель 9, инвертирующий вход которого подключен через второй сглаживающий конденсатор 10 к...
Устройство для выделения модуля
Номер патента: 780013
Опубликовано: 15.11.1980
Авторы: Мусаелян, Павлов, Хейфец, Цветков
МПК: G06G 7/12
...входу " "втбрсго операционного усилителя,иивертирующий вход третьего операционного усилителя подключен к другому выводу токоэадающего резистора,а неинвертирующие входы первого итретьего операционных усилителейявляются соответствующими входамиустройства.На чертеже представлена схемаустройства для выделения модуля.Устройство содержит первый операционный усилитель 1, второй операционный усилитель 2 и третий операционный усилитель 3. Инвертирующий-вход первого операцибнного усилителя 1 соединен через токозадающий резистор 4 с инвертирующим входом третьего операционного усилителя 3. Между выходами и инвертирующими входами операцибнных усилителей1 и 3 включены соответственно выпрямительные диоды 5 и б, преобразователи 7 и 8 напряжения...
Обратимый операционный блок
Номер патента: 781829
Опубликовано: 23.11.1980
Автор: Карандаков
МПК: G06G 7/12
Метки: блок, обратимый, операционный
...моделируеьых сигналов и сравнительная сложностьФункциональной схемыЦелью изобретения является повышение точности работы и упрощениеФункциональной схемы,Поставленная цель достигаетсятем, что второй вывод операторногодвухполюсника обратной связи соеди 10нен с объединенными выводами операторных двухполюсников и с неинвертирующим входом усилительного элемента,На чертеже изображена Функциональная схема обратимого операционного блока.15Формула" изобретения Источники, информации,принятые во внимание при экспертизе1, Смолов В.В. Аналоговые вычислительные машины. Высшая школа,192,с. 30-31, р. 1-7,б.2, Смолов В.Б. Аналоговые вычислительные машины. Высшая школаф,1972, с. 128-130, р., 11-23,б (прототип) . Составитель О, ОтрадновТехред...
Вичислительное устройство
Номер патента: 783804
Опубликовано: 30.11.1980
Авторы: Ведерников, Кондаков
МПК: G06G 7/12
Метки: вичислительное
...3 служит для отыскайия через дешифратор 4 в блоке 5 памяти значений приращений ординат узлов аппроксимации заданной функции.Сигналы с разрядных выходов счетчика 2 и счетчика 3 поступают на первые входы блока 14 сравнения кодов. При равенстве кодов на выходе аналого-цифрового преобразователя 13 и в счетчиках 2 и 3 на выходе блока 14 сравнения кодов формируется сигнал, поступающий на управляющий вход ре- гистра 10 и разрешающий запись в него кода с выхода реверсивного счетчика 8. Преобразователь б код-частота, управляемый по первым входам разрядными выходами первого счетчика 2, а по нторым - выходами блока 5 памяти, формирует на выходе сигнал разрешения счета, который поступает на вход элемента И 7 и разрешает прохождение...
Развертывающий преобразователь аналоговых сигналов для линий связи с широтно-импульсными носителями информации
Номер патента: 783805
Опубликовано: 30.11.1980
Автор: Цытович
МПК: G06G 7/12
Метки: аналоговых, информации, линий, носителями, развертывающий, связи, сигналов, широтно-импульсными
...с - определяется суммойэтих сигналов, В результате постоянная составляющая импульсов у (с) эа 20перйод То соответствует величине сигнала управления х, (с).Синхронно с изменением знака импульсов у (с) на выходе однонибратора 4 Формируются импульсы ук(с) малойдлительности (Фиг. За), с помощью которых происходит управление ключом 3.Для случая у(с)0 принцип работы каскада, включающего в себя звенья1, 2, 3, 5 является аналогичным вышерассмотренномту для звеньев б, 7, 8(фин. Зб, интервалы времени С С),При УС(С) Ф О ключ 3 перЕходит всостояние, при котором его разомкнутые контакты оказываются замкнутыми.Сигнал уф (с) на выходе.иивертора10 повторяет Форму выходных импульсову(с) релейного элемента 5, однако,янвертирован по знаку, что позволяетс...
Сглаживающий усилитель
Номер патента: 788119
Опубликовано: 15.12.1980
МПК: G06G 7/12
Метки: сглаживающий, усилитель
...компенсацию запаздывания.Цель изобретения - уменьшение динамической ошибки, связанной с запаздыванием выходного сигнала по отношению ко входному сигналу.Укаэанная цель достигается тем, что в сглаживающем усилителе, содержащем дифференциальный усилитель, один вход которого является входом устройства, а выход - выходом устройства, и сглаживающий элемент, включенный в цепь отрицательной обратной связи, сглаживающий элемент выполнен в виде дифференцирующего усилителя с ограничением.Причем дифференцирующий усилитель с ограничением содержит операционный усилитель, дифференцирующий конденсатор, подключенный к инвертирующему входу операционного усилителя, ограничивающий двухполюсник и резистор обратной связи, соединенные параллельно и...
Развертывающий операционныйусилитель
Номер патента: 798876
Опубликовано: 23.01.1981
Автор: Цытович
МПК: G06G 7/12
Метки: операционныйусилитель, развертывающий
...напряжения, вход 8 и выход 9релейного операционного усилителя,Развертывающий операционный усили Отель работает следующим образом.При отсутствии управляющего сигнала на входе 8 амплитуда сигнала на выходе 9 определяется величиной напряжения источника 7 эталонного напряженияна входе амплитудного модулятора 3. Величина этого напряжения выбирается изусловия обеспечения режима устойчивыхавтоколебаний с требуемым начальнымзначением частоты. Релейный элемент 2имеет, симметричные, относительно нулевого уровня, пороги, переключение и фиксированное значение амплитуды его выходного сигнала, с помощью которогоосуществляется управление моментамивремени изменения знака сигнала на выходе амплитудного модулятора 3. В момент соответствия амплитуды...
Вычислительное устройство
Номер патента: 809216
Опубликовано: 28.02.1981
Автор: Штейнберг
МПК: G06G 7/12
Метки: вычислительное
...1, электрохимический интегратор 2 с дискретным считыванием, коммутирукщий элемент 3, дифференциальный операционный усилитель 4, пороговый элемент 5, источник 6 постоянного напряжения, ключ 7, ключ 8 считывания, масштабный резистор 9 считывания, ключи 10-12 записи, масштабные резисторы 13-15 записи и элемент 16 ИЛИ. Интегратор 2, усилитель . 4 и элементы 3,5 составляют электро- химическое интегрирующее звено 17.В исходном состоянии в электрохимическом интеграторе все вещество находится на накопительном электроде. Электрохимический интегратор 2 используется в режиме Задание-Считывание.809216 ЗС= исИспользов ройства пов логовых вычи их эФФективн турные затра рый проходитинтегратор 2щ ф 1Цщй 13 сй.Актрохимичесяется из со ерез элекравен(3)...
Вычислительное устройство
Номер патента: 809217
Опубликовано: 28.02.1981
Автор: Аралбаев
МПК: G06G 7/12
Метки: вычислительное
...в реверсивном счетчике б.При подаче команды Пуск триггер 2разрешает прохождение импульсов с генератора 1 через первый элемент И 3 6 на вход управляемого делителя 4 частоты и первый вход блока 5 выбораоперации. С выхода управляемого делителя 4 частоты импульсы с частотой,равной частоте генератора 1, поделен ной ва коэФФициевт деления К, поступают на второй вход блока 5 выбораоперациина третьем входе которогоустановлен высокий уровень потенциала, соответствующий операции умноже ния, разрешающий прохождение импульсов с генератора на вход второго элемента И 8 и импульсов с управляемого делителя 4 частоты на вычитающийвход реверсивного счетчика б. Имнульщ сы с частотой, равной частоте генератора 1 через второй элемент И 8 проходят на выход...
Масштабный преобразователь
Номер патента: 809218
Опубликовано: 28.02.1981
Авторы: Козицкий, Матвиив, Рылик, Шевчук
МПК: G06G 7/12
Метки: масштабный
...3 поступают импульсы с выхода генератора 7 опорной частоты, которые также поступают на управляющий вход ключевого элемента 5, который открывается одновременно с подключением модулятором 3 накопительного конденсатора 4 ко входу усилителя 1 постоянного тока. При этом накопительный конденсатор 4 заряжается до величины входного напряжения, время заряда определяется остаточными сопротивлениями модулятора 3 и ключевого элемента 5. Во втором такте ключевой элемент 5 закрывается и накопительный конденсатор 4 подключается модулятором 3 к выходу делителя 2 напряженияНа вход усилителя б переменного тока поступает напряжение, равное разности выходного напряжения усилителя 1 постоянного тока (с учетом коэФФициента передачи делителя 2...
Устройство для выделения модуля
Номер патента: 809219
Опубликовано: 28.02.1981
Автор: Рыбин
МПК: G06G 7/12
...включен масштабный,резистор 2, а между входом и выхоДойкоторого включена цепь обратной свя"зи, содержащая масштабные резисторы3 и 4 и две пары разделительных диодов 5 и б, 7 и 8. К общим выводамдиодов 5 и б, 7 и 8 подключены коллекторы ключевых транзисторов 9 и,10.для расширения динамического диапазона базы ключевых транзисторов 3соединены с выходом основного усилителя через дополнительный масштабныйрезистор 11 и дополнительный усилитель 12Работает устройство следующим образом.При положительной полярности входного напряжения открыты диоды 7 и 8и на соответствующем выходе действует отрицательная полуволна синусоидального напряжения. В этот момент 45диоды б и 5 закрыты, но через нихпротекает обратный ток, обусловленный обратным...
Развертывающий операционный усилитель
Номер патента: 809220
Опубликовано: 28.02.1981
Автор: Цытович
МПК: G06G 7/12
Метки: операционный, развертывающий, усилитель
...усилителя.Схема содержит источник 1 управляющего напряжения, широтно-импульсный модулятор 2, блок 3 потенциального разделения, триггер 4, источник5 питания, фильтрующий блок 6, выход7 устройства,Развертывающий операционный усилитель работает следукщим образом,Сигнал от источника 1 управляющего напряжения преобразуется широтноимпульсным модулятором 2 в импульсы,скважность которых пропорциональнавеличине управляющего напряженияТриггер 4 преобразует широтно-модули"рованный сигнал в импульсы со средним нулевым значением, которые подаются на входы источника 5 питания(на первичную обмотку трансформато"ра). На выходе источника 5 питания809220 довательно источник управляющего напряжения, широтно-импульсный модуля-тор, блок...
Вычислительное устройство
Номер патента: 811278
Опубликовано: 07.03.1981
МПК: G06G 7/12
Метки: вычислительное
...квадратного корня, а выходом переполнения - с входом элемента задержки 18 и с вычитающим входом счетчика 16.Устройство работает следующим образом.Сигнал запуска в момент времени =0 с шины 3 поступает на управляющий вход экспоненциального генратора 4 напряженияи отпирает элемент И 5, разрешая прохождение импульсов от генератора опорной частоты б на вход число-импульсного экспоненциального генератора 7. Генератор 4 вы рабатываст напрякение У 1 , поступающеена первые входы компараторов 8 и 9,Ь, =- ,ов 10 гДе Уо ит, - начальное напРЯжение и постоянная времени генератора 4.Одновременно с этим начинает работатьгенератор 7 (который, например, может 15 быть выполнен на суммирующем и вычитающем счетчиках и группе элементов И - ИЛИ), на...
Устройство для автоматической сменымасштабов b аналоговой вычислитель-ной машине
Номер патента: 815729
Опубликовано: 23.03.1981
МПК: G06G 7/12
Метки: автоматической, аналоговой, вычислитель-ной, машине, сменымасштабов
...в которых находятся эти переменные,Работа блока 2 фиксации границ поддиапазона происходит следующим образом.ставляет работа блока 6 переключения режимов. Поскольку машинная переменная 1 О переходит в нулевой поддиапазон (в реверсивном распределителе импульсов 5 единица информации переписывается в нулевую Переключение полярностей опорных напряжений в блоке 2 фиксации границ поддиапазона приводит к переключению полярности опорного напряжения в блоке 4 коммутации начальных условий, Находясь в нулевом поддиапазоне, машинная переменная пересекает ось абсцисс, не производяникаких переключений. В момент 1(Г) происходит смена масштабов, аналогичная предыдущим случаям. При этом в реверсивном30 распределителе импульсов о единица...

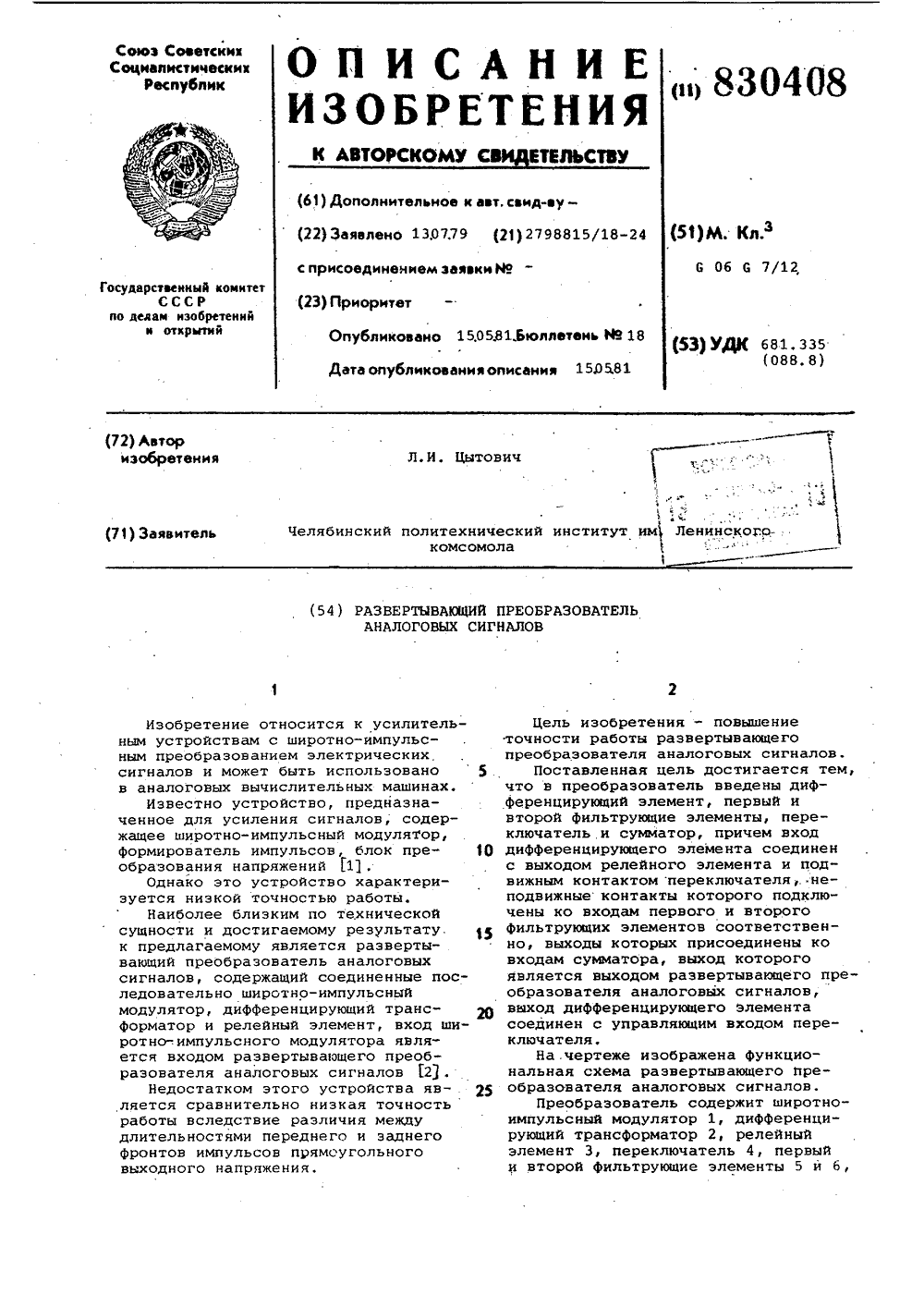

Развертывающий преобразовательаналоговых сигналов
Номер патента: 830408
Опубликовано: 15.05.1981
Автор: Цытович
МПК: G06G 7/12
Метки: преобразовательаналоговых, развертывающий, сигналов
...второй фильтрующие элементы 5 и б,830408 Формула изобретения ИПИ Заказ 3709/79 Тираж 745 Подписное илиал ППП "Патент", г. Ужгород, ул. Проектн сумматор 7, диФференцирующий элемент8, вход 9 и выход 10 развертывающего преобразователя аналоговых сигналов.Развертывающий преобразовательаналоговых сигналов работает следуюшим образом,Широтно-импульсный модулятор 1преобразует входной сигнал в импульсное напряжение, постоянная составляющая которого пропорциональна величине входчого сигнала. Дифференцирующий трансформатор 2 осуществляет дифференцирование выходного напряжения широтно-импульсного модулятора 1 и гальваническое разделениецепи прохождения сигнала. Релейныйэлемент 3 переключается на фронтахимпульсов выходного напряжения...
Устройство для определения экстремумов
Номер патента: 838702
Опубликовано: 15.06.1981
МПК: G06G 7/12
Метки: экстремумов
...вольтметр 18. Линии 13 и 4 задержки содержат диоды 19, 20 конденсаторы 21 - 22, элементы И-НЕ 23 - 24.Устройство работает по принципу фиксации изменения знака разности между стробируемым текущим и зафиксированным предыдущим значениям сигнала. В первом такте через ключ 3 заряжается запоминающий конденсатор 4. Во втором такте производится сравнение компаратором 7 текущего значения входного напряжения Ь 1 ) и напряжения, поступающего с выхода элемента 5 через ключ 6.Временный интервал стробируюшего импульса вырабатывается с учетом исключениякоммутационных помех, Р-триггер 10 приналичии стробируюгцего импульса, поступающего с выхода формирователя 8, срабатывает в том случае, если при этом состояние компаратора 7 изменяется с О иа 1...
Вычислительное устройство
Номер патента: 840937
Опубликовано: 23.06.1981
Автор: Корбашов
МПК: G06G 7/12
Метки: вычислительное
...дифференциальный усилитель, выход которого является выходом устройства, источник питающего напряжения, последовательно соединенныепервый и второй переменные резисторы,свободные выводы которых подключенык положительному и отрицательномузажимам источника питающего напряжения, третий и четвертый переменные резисторы, первые выводы которыхсоединены соответственно с положительным и отрицательным зажимами источника питающего напряжения, свободные выводы третьего и четвертогопеременных резисторов объединены,первый и второй входы дифференциального усилителя подключены соответственно к общему выводу первого и второго переменных резисторов и к обще 10му выводу третьего и четвертого переменных резисторов 12 ,Недостатком этого устройства...
Устройство для измерения коэффициентаослабления синфазного сигналаоперационного усилителя
Номер патента: 840938
Опубликовано: 23.06.1981
Авторы: Васильев, Годлевский, Рачитский, Рысин, Ткаченко, Филь
МПК: G06G 7/12
Метки: коэффициентаослабления, сигналаоперационного, синфазного, усилителя
...предлагаемого устройства для измерения коэффициента ослабления синфазного сигнала операционного усилителя.Устройство содержит усилитель 1 15 автобалансировки, ключевой элемент 2 первый, второй, третий и четвертый масштабные резисторы 3-6, измерительный элемент 7, источник 8 синфазного сигнала, масштабный блок 9, операционный усилитель 10.Устройство для измерения коэффициента ослабления синфазного сигнала операционного усилителя работает следующим образом. 25 При замкнутом ключевом элементе 2измеряют выходное напряжение усилителя1 автобалансировки, величина которогозависит от соотношения величин сопротивления первого, второго, третьегои четвертого масштабных резисторов3-6, от величины приведенного ко входу операционного усилителя 10...
