Развертывающий преобразовательаналоговых сигналов

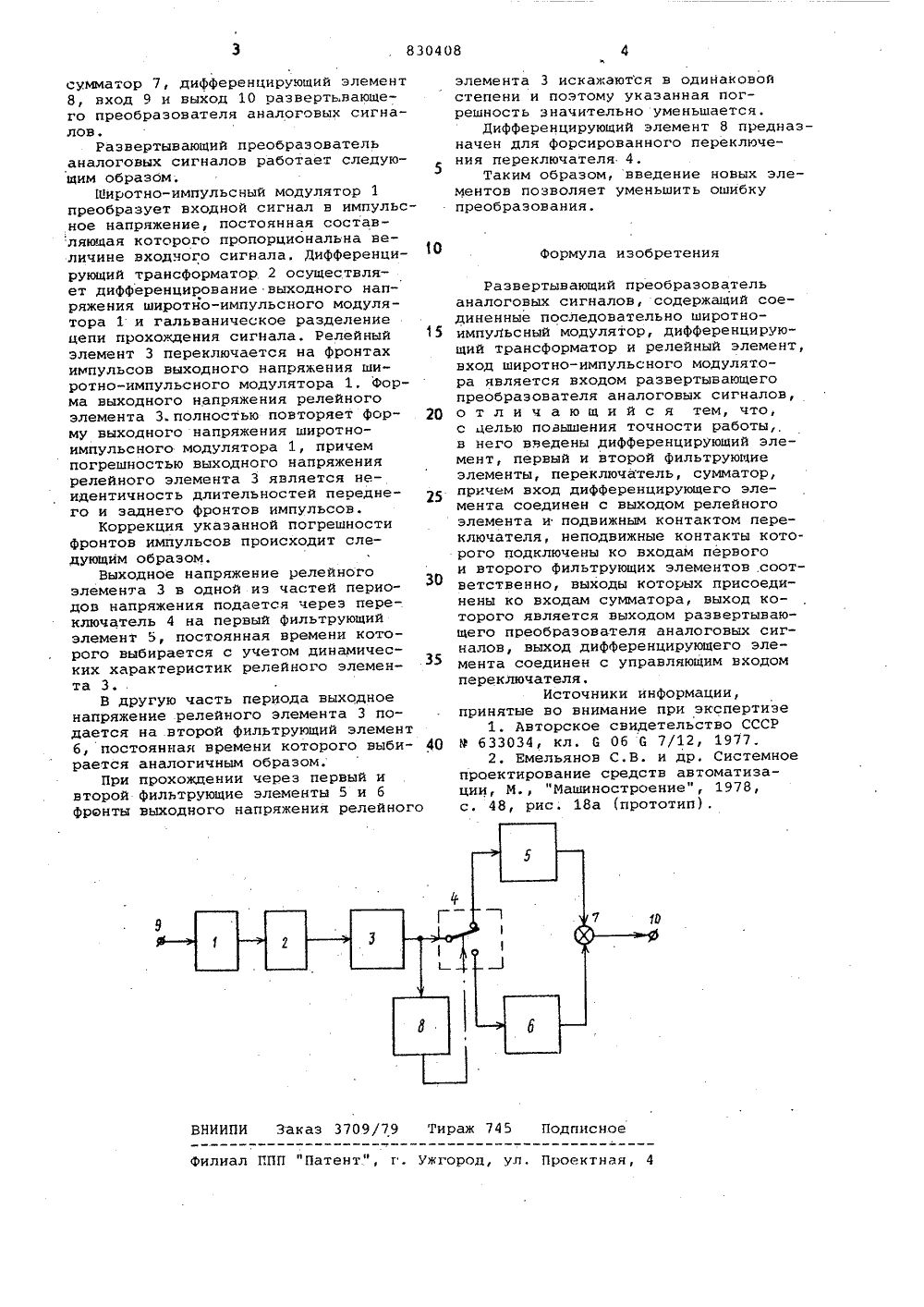

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союэ Соеетскик Социалистических Республик(22) Заявлено 13,07.79 (21) 2798815/18-24 (51) М. КЛ. с присоединением заявки Йо 6 06 6 7/12,Государственный комнтет СССР но дедам нзобретеннй н открытийДата опубликования описания 150%81(72) Лвтор изобретения Л.И. Цытович Челябинский политехнический институт им Ленинского-. комсомола(54) РАЗВЕРТЫВИОЩИИ ПРЕОБРАЗОВАТЕЛЬ АНАЛОГОВЫХ СИГНАЛОВ Изобретение относится к усилительным устройствам с широтно-импульсным преобразованием электрических,сигналов и может быть использованов аналоговых вычислительных машинах.Известно устройство, предназначенное для усиления сигналов, содержащее широтно-импульсный модулятор,формирователь импульсов, блок преобразования напряжений 11,Однако это устройство характеризуется низкой точностью работы.Наиболее близким по техническойсущности и достигаемому результату.к предлагаемому является развертывающий преобразователь аналоговыхсигналов, содержащий соединенные последовательно широтно-импульсныймодулятор, дифференцирующий трансформатор и релейный элемент, вход широтно-импульсного модулятора является входом развертывающего преобразователя аналоговых сигналов 2 .Недостатком этого устройства является сравнительно низкая точностьработы вследствие различия междудлительностями переднего и заднегофронтов импульсов прямоугольноговыходного напряжения. Цель изобретЕния - повышениеточности работы развертывающегопреобразователя аналоговых сигналов.5 Поставленная цель достигается тем,что в преобразователь введены дифференцирующий элемент, первый ивторой фильтрующие элементы, переключатель.и сумматор, причем вход 10 дифференцирующего элемента соединенс выходом релейного элемента и подвижным контактом переключателя, неподвижные контакты которого подключены ко входам первого и второгофильтрующих элементов соответственно, выходы которых присоединены ковходам сумматора, выход которогоявляется выходом развертывающего преобразователя аналоговых сигналов, 20 выход дифференцирующего элементасоединен с управляющим входом переключателя.На.чертеже изображена функциональная схема развертывающего преобразователя аналоговых сигналов.Преобразователь содержит широтноимпульсный модулятор 1, дифференцирующий трансформатор 2, релейныйэлемент 3, переключатель 4, первыйи второй фильтрующие элементы 5 и б,830408 Формула изобретения ИПИ Заказ 3709/79 Тираж 745 Подписное илиал ППП "Патент", г. Ужгород, ул. Проектн сумматор 7, диФференцирующий элемент8, вход 9 и выход 10 развертывающего преобразователя аналоговых сигналов.Развертывающий преобразовательаналоговых сигналов работает следуюшим образом,Широтно-импульсный модулятор 1преобразует входной сигнал в импульсное напряжение, постоянная составляющая которого пропорциональна величине входчого сигнала. Дифференцирующий трансформатор 2 осуществляет дифференцирование выходного напряжения широтно-импульсного модулятора 1 и гальваническое разделениецепи прохождения сигнала. Релейныйэлемент 3 переключается на фронтахимпульсов выходного напряжения широтно-импульсного модулятора 1, Форма выходного напряжения релейногоэлемента З.полностью повторяет форму выходного напряжения широтноимпульсного модулятора 1, причемпогрешностью выходного напряжениярелейного элемента 3 является неидентичность длительностей переднего и заднего фронтов импульсов.Коррекция указанной погрешностифронтов импульсов происходит следуницим образом,Выходное напряжение релейногоэлемента 3 в одной из частей периодов напряжения подается через переключатель 4 на первый фильтрующийэлемент 5, постоянная времени которого выбирается с учетом динамических характеристик релейного элемен 35та 3.В другую часть периода выходноенапряжение релейного элемента 3 подается на второй фильтрующий элемент6, постоянная времени которого выбирается аналогичным образом.При прохождении через первый ивторой фильтрующие элементы 5 и 6франты выходного напряжения релейного элемента 3 искажаются в одинаковой степени и поэтому указанная погрешность значительно уменьшается.Дифференцирующий элемент 8 предназначен для форсированного переключения переключателя 4.Таким образом, введение новых элеМентов позволяет уменьшить ошибку преобразования. Развертывающий преобразовательаналоговых сигналов, содержащий соединенные последовательно широтноимпуЛьсный модулятор, дифференцирующий трансформатор и релейный элемент,вход широтно-импульсного модулятора является входом развертывающегопреобразователя аналоговых сигналов,о т л и ч а ю щ и й с я тем, что,с целью повышения точности работы,в него введены дифференцирующий элемент, первый и второй фильтрующиеэлементы, переключатель, сумматор,причем вход дифференцирующего элемента соединен с выходом релейногоэлемента и подвижным контактом переключателя, неподвижные контакты которого подключены ко входам первогои второго фильтрующих элементов,соответственно, выходы которых присоединены ко входам сумматора, выход которого является выходом развертывающего преобразователя аналоговых сигналов, выход дифференцирующего элемента соединен с управляющим входомпереключателя,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 633034, кл. 6 06 0 7/12, 1977.2, Емельянов С.В. и др. Системноепроектирование средств автоматизации, М., "Машиностроение", 1978,с. 48, рис, 18 а (прототип).
