G06F 3/02 — вводные устройства с использованием управляемых вручную переключателей, например клавиатур или номерных дисков

Номер патента: 805293

Опубликовано: 15.02.1981

Авторы: Маковенко, Яковлев

МПК: G06F 3/02

Метки: ввода, информации

...при наличии сигнала приоритета на входе 18 вырабатывает цля каждого режима работы опреаеленную последовательность управляющих сигна лов, поступающих на управляющие вхоаы 20 - 24 соответственно коммутатора 5,30 35 фо 45 50 55 Блоки 6 памяти прецназначены аля реализации определенного набора фуйкций от входных переменных и могут быть выполнены в виде комбинационных логических схем, простых матричнык схем, программируемых логических матриц и т. ц. Набор блоков памяти, а также набор реализуемых ими функций опрецеляются разработчиком при разработке системы исходя из зацаннык критериев качества, при этом один блок памяти может выполнять операции нац одной переменной (например, сложение с константой, сдвиг и и, и.), другой - нац двумя и более...

Номер патента: 805294

Опубликовано: 15.02.1981

Авторы: Баранов, Гандель, Иванов, Росляков, Элькинд

МПК: G06F 3/02

Метки: ввода, информации

...соецинены со вторым выходом распределителя импульсов,.Нафиг, 1 прецставлена схема устройства;па. фиг. 2 - временная диаграмма его работы. Устройство содержит коммутационный элемент Х, первый триггер 2, второй триггер 3, мажоритарный элемент 4, третий, триггер 5, генератор 6 тактовых импульсов и распределитель 7 импульсов.Принцип работы устройства заключается в том, что на вход мажоритарного элемента 4 поступают три значения входной информации, снятой с выхода коммутационного элемента, разнесенные между собой на время Т. Мажоритарный элемент реализует функцию мажоритарности, т. е. передает на выход то значение информации, которое присутствует на большинстве входов (цвух или трех),Пусть в триггер 2 импульсом с выхода распределител,...

Номер патента: 811239

Опубликовано: 07.03.1981

Авторы: Глущенко, Туринцев

МПК: G06F 3/02

Метки: ввода, информации

...19.Устройство работает следующим обраоомПри включении какого-либо коммутационного элемента блока 1 сигнал с выхода его поступает на вход шифратора 2, ШГГфратор 2 вырабатывает код, соответствую. щий включенному коммутационному элементу, и с выхода его указанный код поступает на вход регистра 3, с выхода последнего код поступает через блок управления 4 на блок индикации б. В случае не,верно набранного числа осуществляют сброс регистра 3 включением второго коммутационного элемента 1 б. Одновременно код с выхода регистра 3 поступает на вход блока сравнения 15, Ввод информации осунсствляют включением первого .коммутацГ- оииого элемента б, сигнал с выхода которого включает триггер 9, который включяст третий коммутационный элемент 8....

Номер патента: 811240

Опубликовано: 07.03.1981

Авторы: Горячева, Закошанский, Терехин, Шерстюк

МПК: G06F 3/02

Метки: вывода, записаннойинформации, отображения

...находится напротив соответствующего ему излучателя света 1; защитное стекло 3, опирающееся на систему рычагов 4 - 7, каждый из которых состоит из двух, поводков соответственно 4 и 4", 5 и 5", б и б", 7 и 7", причем одни пз нпх, например 4", 5", б", 7" - являются ведущими, а другие - ведомыми. 1-1 а рычагах закреплены возвратные прухкины 8, а на одном из рычагов - кулачок 9, действуюц й при повороте рычагов на контактный узел 10, электрически связанный с излучателями света. Устройство закрыто кожухом 11, Г 1 ружлны 8 связаны жестко с корпусом 12. Плоскости экрана 13, защитного стекла 3 и координатной сетки, образован,ной лучами излучателей света, параллельны.Устройство работает следующим образом.Напряжение питания на излучатели...

Номер патента: 811241

Опубликовано: 07.03.1981

Авторы: Резников, Табачник

МПК: G06F 3/02

Метки: датчиков, опроса

...процесс повторяется до тех пор,пока счетчик 5 не сосчитает число импульсов, равное заданному числу измерений.После чего счетчик 5 устанавливается в исходное состояние, а сигнал с него поступает на формирователь 11 (признака концацикла) и через элемент задержки на коммутатор 6, который подключает к измерительному блоку 1 следующий датчик, Сигналконца цикла формируется формирователем11 после поступления на него сигнала счстчика 5 и прп условии подключения к измерительному блоку 1 коммутатором 6 по следнего датчика. Сигнал конца цикла, в свою очередь, поступает на блок сравнения 2, который выводит на печать или на перфорацию признак конца цикла.Время задержки во втором элементе задержки выбирается таким образом, чтобы оно оыло не меньше,...

Номер патента: 811242

Опубликовано: 07.03.1981

Авторы: Кружков, Новикова, Сокирко, Сорокин

МПК: G06F 3/02

Метки: ввода, информации

...пускового сигнала формирует на первом выходе и сигналов (и - разрядность регистра обмена 4), а па втором выходе (и+ 1)-й сигнал.Сумматор 10 по модулю три формирует контрольную сумму информационных разрядов машигшых слов обмена, принимаемых из ЭВМ и выдаваемых в ЗВМ,Схема сравнения 11 предназначена для сравпсш;я контрольной суммы сумматора 10 и кода, содержащегося в двух контрольных разрядах регистра обмена 4.Трп гер 12 управляет работой первого элемента И, через который выдаваемая из 5 10 15 20 25 30 3 д 40 с 15 50 55 00 05 устройства в виде последовательного кода информация поступает чсрсз элемент ИЛИ 14 па вход слока 2.Ьлок ипдпкаЦп 1э П 1 едпазнс 1 с ДП 51 д;1 кацпп состо 1 пия 1 эсгч 1 ст 1 эа ОЬмена 4; СПалов, ПОС 1 ЭПакЩПХ...

Номер патента: 811243

Опубликовано: 07.03.1981

Авторы: Львов, Слезкин

МПК: G06F 3/02

Метки: ввода, информации

...места. Поэтому при применении подобного устройства в АСУ операторам пришлось бы чисто механически запомнить соответствие между комбинациями нажатых клавиш и значениями соответствующих параметров и в процессе работы неоднократно мысленно выполнять операцию кодирования и расшифровки, что привело бы к значительному увеличению количества ошибочных действий и временных затрат на вход дискретной информации,Целью изобретения является расширение области применения устройства.Достигается это тем, что рукоятку управления выполняют в виде набора полых цилиндров, жестко соединенных стержнем, между которыми установлены вращаемые вручную многогранные полые призмы с подсветом граней, обращенных к оператору, причем на цилиндрических частях рукоятки...

Номер патента: 813397

Опубликовано: 15.03.1981

Авторы: Десятник, Ершов, Зайденшнур, Левштейн, Моторов, Ремизов

МПК: G06F 3/02

Метки: ввода, информации

...представлена структурнаясхема устройства,Устройство содержит клавиатуру 1, группу интегрирующих усилителей 2, генератор3 тактовых импульсов, группу элементов, И 4, первый счетчик 5, блок 6 запрета, второй счетчик 7, блок 8 выходных ключей,элемент ИЛИ 9 и триггер 10.Устройство работает следующим образом.Импульсы с генератора 3 тактовых импульсов через блок 6 запрета проходят навторой счетчик 7. Счетчик перебирает всезначения кодов. С выходов каждого разряда второго счетчика в парафазном кодеинформация поступает на группу элементов И 4, Каждая группа элементов И 4по одному тз входов подключена к выходамгруппы интегрирующих усилителей 2. Каждому значению кодов соответствует свой интегрирующий усилитель. При прикосновении к емкостной...

Номер патента: 813398

Опубликовано: 15.03.1981

Авторы: Берсинев, Вавилин

МПК: G06F 3/02

Метки: ввода, информации

...двоичный код, в виде единичных уровней напряжения на соответствующих выходных шинах. Вследствие дребезга контактов переключателей клавиатуры эти уровни имеют вид пачек импульсов в момент переключения контак-.ов (11 фиг. 2 а).Этот сигнал подается на информационные входы регистра 5 и через элемент 3 ИЛИ- запускает одновибратор 4, который вырабатывает импульс уровня логической единицы (11 - 15 на фиг. 2 б), длительность которого больше времени дребезга контактов, обычно не превышающего 10 - 20 мкс.Импульс с выхода одновибратора 4 через элемент 7 задержки (1 д - 14 на фиг. 2 в) подается на один вход элемента 8 И, и через элемент 7 НЕ (1 - 1 фиг, 2 г) на второй вход элемента 8 И.На выходе элемента 8 И выделяется задний фронт импульса...

Номер патента: 813399

Опубликовано: 15.03.1981

Авторы: Козлов, Тихонов, Яценко

МПК: G06F 3/02

Метки: клавиатура, пульта, управленияэвм

...контакты 7 в соответствии с двоичным кодом каждой клавиши, которые вместе с печатной платой 8 образуют кодирующий узел. Печатный монтаж платы представляет собой две группы концентрических шин 9 и 10 для кодирования символа и для кодирования позиции символа в регистре входа соответственно. Во избежание чрезмерного нажима клавиши на плате предусмотрены ограничительные кольца 11. Выходной разьем 12 устройства расположен в нижней части корпуса 13. Кнопка 14 сброс данных фиксируется штоком 4. Привод, соединяющий рабочий контакт 15 кнопки сброс данных с разъемом, проходит внутри оси. В конструкцию устройства можно внести бесконтактный кодирующий узел, механизм блокировки одновременного нажатия двух соседних клавиш, При нажатии клавиши...

Номер патента: 815723

Опубликовано: 23.03.1981

Авторы: Архипов, Кокшаров, Твердов

МПК: G06F 3/02

Метки: ввода, информации

...нулевое (исходное) состояние. Первый триггер 6 устанавливается в нулевое состояние схемой начальной установки (не показана).При движении перфоносителя сначала включаются информационные элементы,7 в момент времени 11, Импульсом 15 низкого уровня дребезга любого из указанных элементов и сигналом 16 высокого уровня с синхронизирующего коммутационного элемента 8 первый триггер 6 через элементы 13, 14 и 5 устанавливается в единичное состояние, и формируется передний фронт сигнала 17. Через время окончания дребезга информационных коммутационных элементов 7 с учетом разброса их срабатывания в момент 1 включается синхронизирующий коммутационный элемент 8. Импульсом низкого уровня дребезга коммутационного элемента 8 и установившимися сигналами...

Номер патента: 824181

Опубликовано: 23.04.1981

Автор: Ладода

МПК: G06F 3/02

Метки: ввода, информации

...и вы ключенных коммутационных элементов. Если соответствует, то сигнал 1 с выхода дешифратора, соответствуюшего этому коду, через четвертый элемент 5 ИЛИ проходит на второй вход второго элемента 11 И, на первом входе которого уже присутствует сигнал 1 с выхода триггера 9, установленного до этого импульсом первого одновибратора. Появившийся сигнал 1 на выходе второго элемента И поступает на первый вход третьего элемента И, тем, самым, подготавливает третий элемент И для пропускания синхроимпульса с выхода третьего одновибратора на второй выход устройства. Информация считывается в сопряженную аппаратуру с первых выходов 18 устройства.Если при наборе кода символа ошибся 40 оператор или не сработал какой-нибудь коммутационный элемент,...

Номер патента: 826326

Опубликовано: 30.04.1981

Автор: Мельников

МПК: G06F 3/02

Метки: ввода, информации

...вторым блоком 7 индикации, все триггеры регистра 2 находятся в нулевом состоянии, о чем сигнализирует первый блок 5 индикации. На выходах устройства информация отсутствует.При нажатии на одну из информационных клавиш А, В, С и т. д. на вход одновибратора 4 поступает потенциал блокировки клавиатуры 1, одновибратор 4 не запускается и регистр.2 не изменяет своего состояния.При поступлении на вход установки триггера 6 из внешней системы импульса начала ввода на его выходе появляется потенциал разрешения ввода, о чем сигнализирует второй блок 7 индикации.Пои нажатии информационной клавиши, например А, потенциал разрешения ввода с дребезгом поступает на вход соответствующего триггера А регистра 2 и через элемент ИЛИ 3 запускает одновибратор...

Номер патента: 828194

Опубликовано: 07.05.1981

Автор: Кондратов

МПК: G06F 3/02

Метки: ввода, информации

...с индикатором сбоя иблок сравнения 11.Наиболее близким по технической сущности к изобретению является устройство,содержащее блок набора данных, подключенный к шифратору, регистры сдвига, управляющие входы которых соединены с выходом формирователя одиночного импульса, и входной регистр 121.Недостатком известных устройств является низкая надежность при вводе информации.Целью изобретения является повышениенадежности устройства,Поставленная цель достигается тем, чтов предложенном устройстве выходы шифратора соединены со входами формирователя одиночного импульса и с информацион 25ными входами первых разрядов регистровс 1,вига, выходы всех разрядов которых соединены с соответствующими входами блока приема информации. 3) УДК 681.327,11 (088:)...

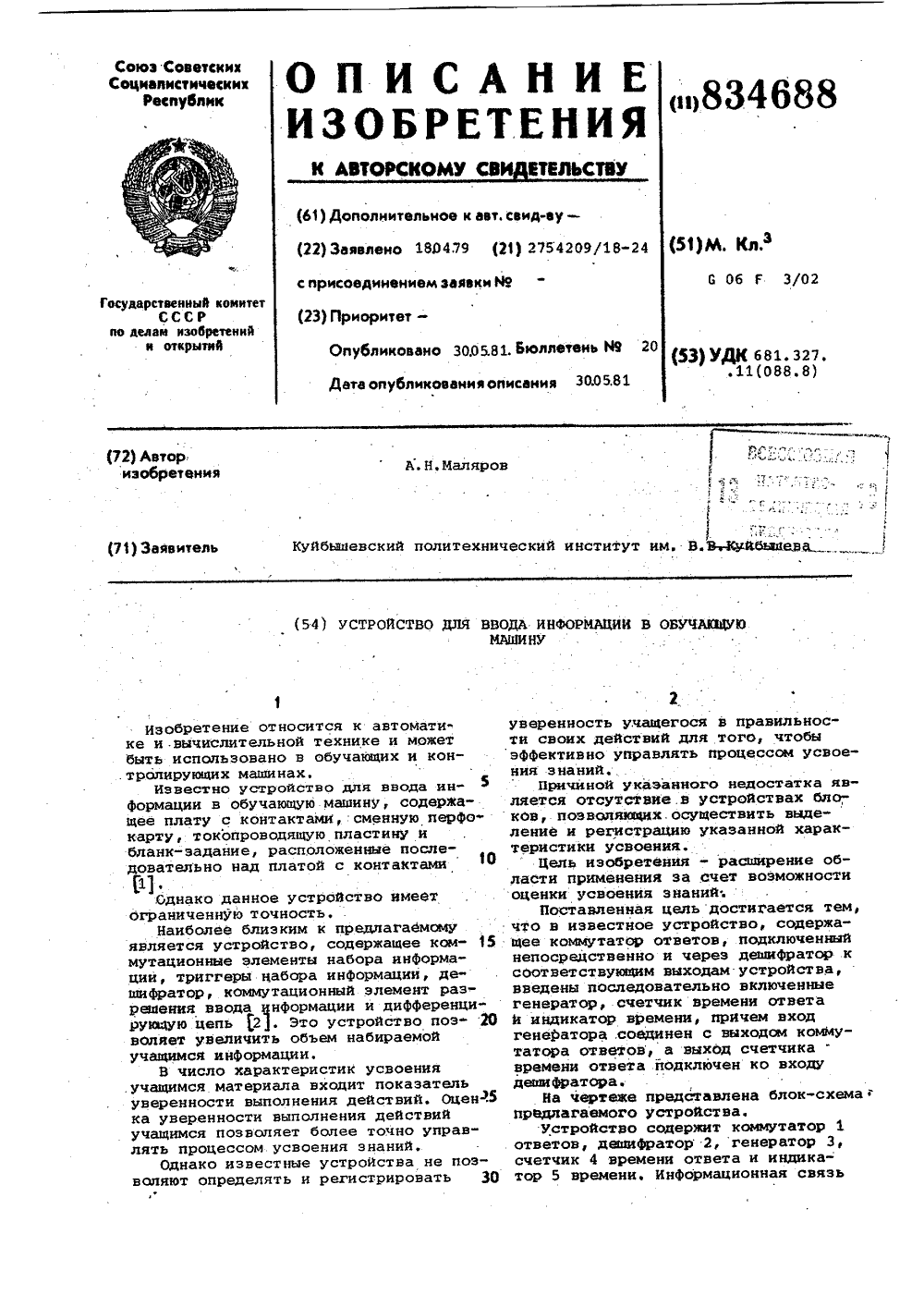

Номер патента: 834688

Опубликовано: 30.05.1981

Автор: Маляров

МПК: G06F 3/02

Метки: ввода, информациив, машину, обучающую

...включения элементов коммутатора 1. Состояние уверенности учащегося определяется временем включения элементов коммутатора, соответствующих одному из вариантов ответа (при выборочном.методе ввода ответа), Во время нажатия элемента коммутатора 1 вклю чается генератор З,вырабатывающий последовательность импульсов, поступающих в счетчик 4, представляющий собой счетчик импульсов. Состояние уверенности учащегося индицируется самому щ учащемуся на индикаторе 5, Код (состояние) счетчика 4 определяется степенью уверенности учащегося.В дешифратор 2 поступают сигналы с коммутатора 1 (код введенного учащимся ответа) и со счетчика 4 (код уверенности в правильных действиях учащегося), С дешифратора 2 по ши.нам б входной информации в обучающую...

Номер патента: 834689

Опубликовано: 30.05.1981

Автор: Ладода

МПК: G06F 3/02

Метки: ввода, информации

...И к этому моменту еще присутствует щ единичный разрешакщий сигнал с выхода блока сопряжения, устанавливает в "1" второй триггер 10, При этом элемент 7 индикации включается, что свидетельствует об окончании ввода в ЦВМ служебного символа. Одновременно единичный сигнал с выхода второго триггера поступает на один из входов первого элемента И 5. Теперь в моменты, когда на входы триггера б с выходов блока сопряжения поступает сочетание сигналов, разрешающее ввод информации, на выходе этого триггера, а следовательно, и на втором входе первого элемента И 5 появляется "1" и, когда с управлякщего выхода коммутатора 4 на третий вход первого элемента И приходит единичный сигнал, что соответствует присутствию на выходных шинах коммутатора...

Номер патента: 840862

Опубликовано: 23.06.1981

Авторы: Принц, Рабинович, Эйдельсон

МПК: G06F 3/02

Метки: ввода, информации

..."1".Независимо от того, какой код в данный момент времени записан в счетчике6, с выхоаа мультиплексора - селекто ра 2 выдается на вход. О - триггера 3О ОИмпульсы с генератора 4 удерживаютЭ - триггер в нулевом состоянии, а такМе поступают через элемент И 5 на двоич 30ный счетчик 6, на выходе которого появиляется последовательно 2 кодов.При нажатииклавиш 1 на селектируюший вхоц 91 мультиплексора - селектора2 подается "0",5В момент времени, когда на выходесчетчика 6 будет коа А, на выходе мультиплексора - селектора 2 появляется логическая "1" и слецующий импульс генератора 4 устанавливает Ь - триггер 340в единичное состояние. При этом О - триггер заблокирует подачу импульсов на счетчик 6, на выходе которого находится вданный момент...

Номер патента: 840863

Опубликовано: 23.06.1981

Авторы: Герман, Дедык, Иванов, Цырульник

МПК: G06F 3/02

Метки: ввода, информации

...3 импульс, соответствующий информации на опрецеленном входе мультиплексора 3 и соответствующем выходе 10дешифратора 4, Выкоцной импульс мультиплексора 3 передним фронтом переписывает информацию с инФормационноговхода первого триггера 8 на его выход.Одновременно положительный перепвцнапряжения поступает на вход синхронизации второго триггера 9 и устанавливаетего в состояние логической "1, разрешая тем самым запись в регистр 10кода соответствующего включенному коммутационному элементу. После записи информации триггеры 8 и 9 устанавливаютв состояние логического "Оф . Задний фронтвыходного импульса мультиплексора 3 устанавливает в состояние логического 0"второй счетчик 7, разрешая тем самымпоступление импульсов черезэлементзапретов на вход...

Номер патента: 840864

Опубликовано: 23.06.1981

Автор: Фейгин

МПК: G06F 3/02

Метки: ввода, информации

...на входной 25регистр 15 поступает байт режима работы, который расшифровывается в цешифраторе 16 Предусмотрены два режимаработы 1режим разового, опроса канала и режимгруппового опроса канадов, Следующий байт 50несет информацию о номере опрашиваемого канада.В разовом режиме дешифратор 16 управляет коммутатором 2, который подключается к выбранному каналу. Одновременно служебный байт поступает напреобразователь 1 7 кода и далее на формирователь 19 служебного байта (доподнение на формате, принятой в цанной ЭВМ,формирование контрольного разряда), Блок 4020 блокировки клавиатуры подает запрещающий потенциал на клавиатуру 6 иодновременно формирует стробирующий импульс, необкоцимый ддя передачи сформированного байта номера канала в...

Номер патента: 840865

Опубликовано: 23.06.1981

Авторы: Молчанов, Попов, Фельман

МПК: G06F 3/02

Метки: ввода, информации

...Импульс сопровождения выходной информациине появится и ввода информации не прои 40 зойдет.Таким образом, введение новык элементов и новых связей в устройство повышает его надежность и помехозащищенность.ос .45 В данном устройстве соблюдается слеся дующее условие ходу первого триггера, вход которого явсьляется выходом коммутатора, выхоа второго триггера соединен с первым управляющим входом делителя частоты и вторым входом элемента И, инверсный выходс первым входом третьего, триггера, второй вход которого подключен к выходу д1лителя частоты, выкоа - ко входу фор -:мирователя импульсов и второму вкодурегистра инверсный выкоа - ко второмууправляющему вкоау целителя частоты,первый и второй таКтовые входы устройства являются входами счетчика...

Номер патента: 840866

Опубликовано: 23.06.1981

Авторы: Машкович, Минаков, Резуненко

МПК: G06F 3/02

Метки: ввода, информации

...и регистрации информационных разрядов не происходит.По мере продвижения носителя, . синхродорожка начинает считываться также чувствительным элементом,.блока 7, расположенным в нижнем ряду, При этом синхронно с синхроимпульсами, поступающими с выхода 15, начинают поступать синхроимпульсы с выхода 16.При изъятии носителя сначала прекращается поступление синхроимпульсов с выхода 16, а затем с выхода 15.Устройство работает следующим образом.При поступлении а выхода 15 первого синхроимпульса, по переднему его фронту формируется короткий импульс на выходе одновибратора 12. Этот импульс опрокидывает триггер 11 в нулевое состояние,в результате чего на соответствующий вход элемента 10 поступает логическая111. По,заднему фронту...

Номер патента: 847311

Опубликовано: 15.07.1981

Авторы: Козлов, Котельников, Петухов

МПК: G06F 3/02

Метки: бесконтактная, клавиша

...издиэлектрического основания 1, на котором жестко закреплен неподвижныйэлектрод 2, выводов 3, подвюкногоэлектрода 4. На неподвижном электродеС2 расположен электрет 5. На основании1 установлен корпус 6, в направляющих которого перемещается клавиша 7,имеющая выступ 8. На основаниипод средней частью подвижного электрода 4 расположен упор 9. Подвижный электрод 4 выполнен из упругогоматериала, например бериллиевой брон-зы БрБ 2 Т=О в виде пластины. С однойстороны пластины вдоль оси симметрии имеется Ч -образный вырез 10,не превышающий половины длины пластины, а с противоположной - прорезь11. Концы 12 пластины 4 Ч -образного выреза при закреплении ее на основании. несколько сводятся. Образовавшаяся при этом выпуклость обращена к...

Номер патента: 847312

Опубликовано: 15.07.1981

Авторы: Горохов, Остриков, Сухорук, Шубин

МПК: G06F 3/02

Метки: ввода, информации

...элементов, входы которых объединены и подклкчены к соответствующим выходам дешифратора, а выходы сосегветст" вующих коммутационных элементов всех групп объединены и подключены к соответствующим информационным входам коммутатора, ведены второй и третий элементы И, элемент ИЛИ и инвер 40 тор, вход которого подключен к выходуэлемента ИЛИ и к второму входултретьего элемента И, а выход - к второму входу первого элемента И, первый вход третьего элемента И под 45 ключен к инверсному выходу коммутатора, а выход - к первому входу второго элемента И, второй вход которого подключен к выходу генератора импульсов, а выход второго элементаа И подключен к входу второго счетчи ка 50 входы элемента ИЛИ подключены к со" ответствующим объединенным...

Номер патента: 847313

Опубликовано: 15.07.1981

Авторы: Гольдарбитурер, Лысаковская, Мелешко, Трофимов

МПК: G06F 3/02

Метки: ввода, информации

...блока 4 памяти, поступает на вход блока 7 сравнения и запоминается, Затем следует период записи информации в блок 4 памяти, в начальный момент которого на выходе распределителя б импульсов вырабатывается стробимпульс, который ииициирует работу блока 7 сравнения. Ксли в нескольких циклах подряд коммутатор 2 вырабатывает сигналы включения определенного коммутационного элемента блокакоммутационных элементов, то блок 7 сравнения вырабатывает синхросигнал поступающий на 25 выход устройства. В это время на кодовых шинах счетчика 5 присутствует код, соответствующий включенному коммутационному элементу. Затем с выхода распределителя 6 импульсов вы- зО рабатываются импульсы записи и в первую ячейку памяти коммутационного элемента записывается...

Номер патента: 862136

Опубликовано: 07.09.1981

Авторы: Чистяков, Яковлев

МПК: G06F 3/02

Метки: ввода, информации

...сигналов 11,период следования которых вЗ раэбольше периода следований импульсов,поступающих с блока управления 5.Эти импульсы через элемент ИЛИ 8,последовательно запуская блок управ-,з лений 5, подсчитываются счетчиком Э,в который уже занесено общее числоВведенных в регистр 4 символов переда-ваемого сообщения,При достижении в счетчике 9 чисола И на его выходе Формируется сигнал, который перебрасывает триггер10 в исходное состояние, передавайзапрещающий потенциал на второй входэлемента И 12 и прекращая поступление тактовых импульсов с блока 11.Таким образок, в регистре 4 информа-,ция размещается в соответствии с принятым Форматом,Во всех режимах работы если привводе информации шифратор 3 обнару 20 жит ошибку во входном сигнале,...

Номер патента: 868736

Опубликовано: 30.09.1981

Авторы: Зайцева, Каргалев, Кутаев

МПК: G06F 3/02

Метки: ввода, информации

...импульсов в блоке 2 формирователейимпульсов осуществляется формирование импульса на соответствующем выходе (уровеньлогической "1). При этом на выходе 9 блока формирователей импульсов формируетсясигнал логической 1 при включениилюбого коммутационного элемента изблока 1.С выхода генератора 10 импульсоввырабатываются импульсы, которые поступают на входы счетчика 4 и блока 7логических элементов, Двоичный коп свыхода счетчика 4 поступает на адресные входы мультиплексора 3, осуществ 50ляя определение номера включенного коммутационного элемента блока 1 и передачу его состояния на вход блока 7 логических элементов, Последний енализирует поступающие на его вход сигналы и55управляет записью и обнулением регистНа выходы 8 устройства поступают...

Номер патента: 868737

Опубликовано: 30.09.1981

Автор: Батанист

МПК: G06F 3/02

Метки: ввода, информации

...7 задержки,Сигналы с выхода каждой клавиату 5ры 5 поступают на вход соответствующего Формирователя 9 управляющих импульсов. Сигналы на выходе каждогоих этих формирователей 9 стробируются сигналами с распределителя 3 импульсов, который имеет количество выходов, равное количеству клавиатур5. На выходах распределителя 3 формируются сдвинутые. относительно другдруга импульсы, длительность которыхравна длительности серии импульсов15на выходе счетчика. Таким образом, каждый выход формирователя 9 открывается на время Формирования одной полнойсерии импульсов в счетчике 1.Так как срабатывание клавиши не может происходить Щчаще, чем через Т=50 мс (20 нажатий всекунду 7, то колуество клавиатур оп-ределяется как , где к - время фор.2 кмирования...

Номер патента: 868738

Опубликовано: 30.09.1981

Авторы: Бриллиант, Елимелех, Куссуль, Лебедев, Сивицкий

МПК: G06F 3/02

Метки: ввода, информации

...перемещения, содержащийакустический излучатель, связанный свыходом генератора электрических сйгналов, и приемник сигнала 2 1,Недостатком известногодатчика яв ляется то, что каждый элемент нсоплозаслонка" должен быть снабжен совмещенным источником пневматическогопитания и формирователем выходногосигнала. за дарственного проектногоинститута по комплексномутий полиграфическойнности868738 формула изобретения Составитель В.БУл Техред Т, Маточка ин Кедактор М.Митро тор Г.йаз Подписита СССРтийнаб., д.4/5 Заказ илиал ППП "Патент", г.Ужгород, ул.Проектная,4 да 3 находится приемник 12 сигнала,воспринимающий сигнал, который представляет собой акустоэлектрическийпреобразователь, например микрофон,Соединенный с преобразователем 13напряжение-код....

Номер патента: 868739

Опубликовано: 30.09.1981

Авторы: Галактионов, Полевой, Свотин

МПК: G06F 3/02

Метки: ввода, инфомации

...О - из четных (фйг.2 в). На инвертирующий вход компаратора 4 поступают импульсные сигналы с емкостного делителя, модуляция по ам.плитуде которых при нажатии и отжатии клавиш показана на временной диаграмме О,(фиг.2 г). На .неинвертирующие входы .компаратора 4 подаются импульсы с амплитудами опорных напряжений,Ооп и О О д на фиг,2 д), полученных от источника 7 и поступающих через коммутатор 6, управление которым производится импульсными сигналами с выходов синхронизатора 5.С выхода компаратора .4 сигнал Ок (фиг.2 ж) подается на элемент совпа дения В-входа, а инверсный сигнал ОК (фиг.2 и) - на элемент совпадения 5- входа К 5-триггера 8. На другой вход элемента совпадения й-входа поступа,ет синхронизирующий сигнал с одного выхода...

Номер патента: 873232

Опубликовано: 15.10.1981

Авторы: Костинский, Подгорнов, Рубанов, Фурман

МПК: G06F 3/02

Метки: ввода, информации

...блокируется выдача на выходную шину через блок элемен,уов И 5 содержимого счетчика 3. Счетчик 3 находится в режиме непрерывного счета, проходя все состояние от "0" до "2". Серия импульсов поступает также на вход первого элемента НЕ 2. На его выходевысокий потенциал присутствует в момент отсутствия импульса на его входеПри замыкании какой-либо клавиши на вход третьего элемента НЕ 9 поступает потенциал с соответствующего выхода дешифратора 4. Если в счетчике 3 в момент нажатия клавиши находится код, не соответствующий нажимаемой клавише, с выхода дешифратора 4 выдается высокий разрешающий потенциал, блокирующий через третий элемент НЕ 9 элемент И-НЕ 8. На выходе формирователя 7 продолжает оставаться потенциал, разрешающий работу...
