G01R 33/08 — G01R 33/08

Номер патента: 789958

Опубликовано: 23.12.1980

Автор: Ломаный

МПК: G01R 33/08

Метки: магнитных, полей, стабилизации

...связи, низкочастотный усилитель 11 и низкочастотный кварцевый генератор 12, второй фазовый детектор 13, шунт 14 и компенсационную обмотку 15 колец Гельмгольца. На чертеже пунктиром изображено рабочее пространство 1 б колец Гельмгольца для размещения в нем поверяемого магнитометра. 40,Устройство работает следующим образом.Иагниточувствительный квантовый датчик 1 самогенерирующего типа вырабатывает сигнал, пропорциональный магнитной помехе. Этот сигнал усиливается усилителем 4 процессии, после чего поступает на первый вход первого фазового детектора 5, на второй вход которого с кварцевого генератора 6 поступает опорный сигнал, близкий на частоте к сигналу прецессии. Одновременно со второго выхода усилителя прецессии сигнал подается на...

Номер патента: 794571

Опубликовано: 07.01.1981

Автор: Гордиенко

МПК: G01R 33/08

Метки: измерениянапряженности, магнитного, поля

...поступают импульсы от квантового генератора 15 с регулируемой частотой следования, выход преобразователя соединен со счетчиком 16, Сигнал на выходе представляет собой пачки импульсов постоянной длительности, заполненные импульсами квантового генератора.При этом частота квантового генератора 1 выбирается из соотношенияУ2-,к,г - юТи где у - гиромагнитное отношение веществав датчике ЯМР;т - длительность выходных импульсовждущего мультивибратора, величина определяется максимальной частотой автогенератора 4Г 2/чтахгде /г - коэффициент деления частоты, определяемый точностью измерения;г - коэффициент, величина которогод зависит от единиц измерения напряженности магнитного поля иот заданной величины погрешности квантования;- частота...

Номер патента: 813343

Опубликовано: 15.03.1981

Авторы: Кулик, Курочкин, Охрименко, Сапунов

МПК: G01R 33/08

Метки: магнитометр

...дисперсии,то есть на выходе усилителя б, имеетвид, изображенный на фиг. 2.Если частоты гетеродина 14 и автодина 3 близки, то наблюдается явление так называемого захвата частотой гетеродина частоты автодина,в результате которого устанавливается определенное фаэовое соотношениеих колебаний (сдвиг фаз на 90), прикотором сигнал разбаланса на выходебалансного смесителя 4, и на выходе усилителя б нулевой,Синусоидальное напряжение низкойчастоты с модулятора 13, воздействуяна гетеродин 14, производит качаниеего частоты около фиксированного значения. Вследствие этого низкочастотное напряжение, появившееся на выходах балансного сместителя 4 ифильтра нижних частот 5, усиленноеусилителем постоянного тока б, воздействует на варикап 2 автодина...

Номер патента: 834633

Опубликовано: 30.05.1981

Авторы: Андрейко, Смирнов

МПК: G01R 33/08

Метки: магнитометр, протонный

...соединенные командное устройство, формирователь тока поляризации, датчик, усилитель-ограничитель, умножитель частоты выполненный в виде последовательно соединенных фазового детектора, фильтра низких частот, управляемого генератора и делителя частоты, выход которого подключен ко второму входу фазового детектора, а также счетчик, первым входом подключенный к выходу управляемого генератора, а вторым входом - ко второму выходу командного устройства, снабжен блоком управления делителем, первый вход которого соединен с выходом усилителя- огра ничителя, второй вход - с третьим выходом командного устройства, а выход - со вторым входом делителя частоты.Функциональная схема устройства представлена на чертеже.Устройство содержит датчик 1,...

Номер патента: 840774

Опубликовано: 23.06.1981

Автор: Михайлов

МПК: G01R 33/08

Метки: неоднородностимагнитного, поля

...(частоту) которого уменьшают до который при выполнении условиямомента изменения полярности сигнала1уГ ( 1 (где Т - продольное вреЯлФпоглощения, и по измеренным в этот мо- мя релаксации)отличается наличием осццлмент их значениям судят о неоднороднос,ляций (фиг. 2). Уменьшая амплитудути измеряемого магнитного поля. 8или частоту у = - модулирующе 1Нв фиг. 1 схематично представлено го полЯ, Уменьшают паРаметР с до текустройство реализующее предлагаемый пор 1 пока сигнал поглощения ЯМ Р не мспособ нв фиг. 2 - сигналы ЯМР при няет полярность. Измерив это значение,Эбыстром прохождении через резонанс для 10 можно. определить неоднородность магнитразличных значений коэффициента .Га Т ного поля в обьеме образца из соотноше 2(где с = "") на...

Номер патента: 871108

Опубликовано: 07.10.1981

Авторы: Глущенко, Карагай, Курочкин, Лаптиенко

МПК: G01R 33/08

Метки: зонд, магнитометра, ямр

...1 на разъем 14 выходят провода с ВЧ-каушки 10 и НЧ модуляционной системы 5, С коаксиала 2 на разъем 14 выходят центральный проводник 15 коаксиала 2, который своим вторым концом подключен к,разъему 13, и провода питания 16 НЧ модуляционной системы 5, которые размещены внутри коаксиала 2.Для крепления центрального проводника 15 и проводов:питания 16 НЧ модуляционной системы 5 внутри трубы коаксиала служат фторопластовые шайбы 17 с отверстиями. 40 45 50 55 работу его источника тока и при измерении полей, параметры которых близки к критическим параметрам соленоида, приводят к аварийным ситуациям - переходу сверхпроводящего соленоида в нормальное состояние.С целью повышения точности в зонд для ЯМР-магнитометра введены четыре одинаковые,...

Номер патента: 883819

Опубликовано: 23.11.1981

Авторы: Жерновой, Мельников

МПК: G01R 33/08

Метки: индукции, магнитного, поля

...индукции. Преобразователь ЯМР 2 размещается в магнитном поле таким образом, чтобы высокочастотное поле, создаваемое катушкой, бьшо бы перпендикулярно направлению магнитного поля постоянных магнитов 1, При резонансе, когда часто. та генератора 5 совпадает с частотой прецессии ядер, добротность колебательного контура уменьшается вследствие поглощения энергии атомными ядрами, что приводит к уменьшению напряжения на контуре, Для периодического прохождения яерез резонанс индукция постоянного магнитного поля модулируется вблизи резонансного значения с помощью катушек 3, питающихся от генератора 4 низкой частоты. Напряжение высокой частоты, модулированное сигналом ядерного резонансного поглощения, подается на усилитель б высокой частоты,...

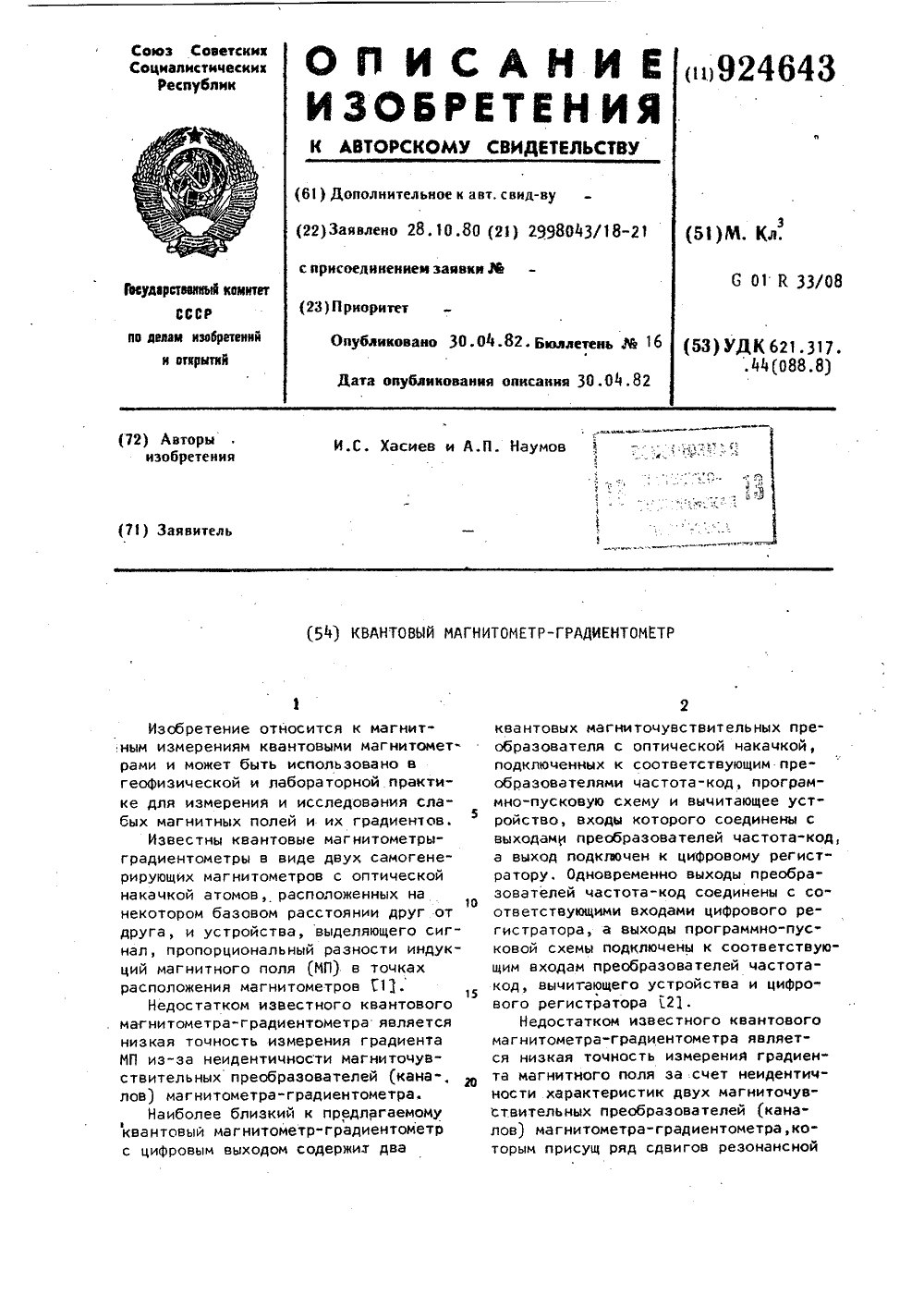

Номер патента: 924643

Опубликовано: 30.04.1982

Авторы: Наумов, Хасиев

МПК: G01R 33/08

Метки: квантовый, магнитометр-градиентометр

...магнитометр-градиентометр,содержащий два квантовых магниточувствительных преобразователя,подключенных к двум преобразователямчастота-код, вторые входы которыхсоединены с первыми выходами программно-пускового блока, связанногос вычислительным блоком, а первыевыходы упомянутых преобразователейчастота-код подключены к двум входамцифрового регистратора, третий входкоторого связан с выходом вычислительного блока, снабжен двумя счетчиками-сумматорами, селектором знака разности, двумя счетчиками кодакомпенсации, переключателем и авто-,40номным формирователем сброса, причемпервь 1 е входы счетчиков-сумматоровсоединены с выходами преобразователей частота-код, вторые входы счетчиков-сумматоров подключены к выходам счетчиков кода компенсации,...

Номер патента: 935841

Опубликовано: 15.06.1982

Авторы: Казанцев, Рыпалев

МПК: G01R 33/08

Метки: зонд, индукции, магнитной, проточный

...для подачи жидкости, несущей информацию об измеряемом магнит 1 4ном поле, в тесламетр. Часть объема корпуса 1, заполненная жидкостью, образует поляризатор 6. Трубка 5 име ет в нижнем;торце косой срез 7 % припаяна к довапсу 2 так, чтобы оси корпуса 1 и трубки 5 совпади, В разрыв трубки 5 на некотором расстоянии от ее нижнего торца включена катушка 8 нутации, состоящая нз двух соединенвих посцедовательно катушек седлообразной формы, заформованная эпоксидвам клеем 9 так, что между катушками 8 образуется канал 1 О, составлянщий одно целое с внутренней полостью трубки 5. Начало и конец двухсекционной катушки 8 через свитые между собой провода 1 соединены выше поляризатора высокочастотвюм кабелем 2, выведенвюм через фланец 3 и предназначенвам...

Номер патента: 938227

Опубликовано: 23.06.1982

Авторы: Клепер, Копытко, Ливотов, Николаев

МПК: G01R 33/08

Метки: магнитометр, протонный

...изменения частоты сигнала, сигнал.с частотойпоступает на вход командного блока 11 и на управляющий вход суммирующего счетчика 10. Суммирующий счетчик 10 производит подсчет импульсов высокой частоты, поступающих на его счетный вход с третьего выхода командного блока 11, в течение периода сигнала, Выходы суммирующего счетчика 1 О соединены с параллельными вхоФормула изобретения 1, Патент США й 3546574, 324-5кл. 6 01 Р 33/08, 1968.2. Авторское свидс.тньство СССР Нф 705989, кл. Ст 01 Р 33708, 1979,5 93822 дами регистра 13, выходы которого в свою очередь соединены с установочными входами вычитающего счетчика 14.По завершению периода сигналав суммирующем счетчике 10 накаплива- з ется некоторое число М, величина которого соответствует...

Номер патента: 940093

Опубликовано: 30.06.1982

Авторы: Гладких, Кудрявцев, Кудряшов, Рябцев, Чижов

МПК: G01R 33/08

Метки: биополя, компоненты, магнитной

...соответственно с выходами и входами световолоконного блока 4 коммутации и блока 6 фотоприемни ков.Устройство работает следующим образом.После включения питания генератор 1 возбуждения зажигает источник излучения, свет от которого попадаетв преобразователь 3, где Фильтруется, линейно поляризуется, Фокусируется и поляризуется по кругу, и, поляризованный таким образом, поступаетв световолоконный блок 4 коммутации.В зависимости от программы, установленной на блоке 11 программного управлени я, обе спечи вается автомати ческое включение световолоконным блоком 4 коммутации тех или иных областей возбуждения (зон оптической накачки 1 камеры 5 поглощения, В камере 5 поглощения одновременно засвечиваются два световых пятна, площадь ко. торых...

Номер патента: 947795

Опубликовано: 30.07.1982

Авторы: Иванов, Пестов

МПК: G01R 33/08

Метки: магнитометр

...датчика и сблоком регистрации, введены последовательно соединенные, между собой блокуправления и дополнительный источниквысокочастотной мощности, а также,установленныЕ в вакуумированном квантовом датчике, кольцевые разрядныеэлектроды, которые подсоединены квыходу дополнительного источника высокочастотной мощности, а вход блока управления подсоединен к термо 1 элементу вакуумированного квантового датчика.На чертеже изображена функциональная схема предлагаемого магнитометра.Магнитометр содержит заполненныйинертным газом, вакуумированный кван"товый датчик 1, с двойными стенками, вакуумный промежуток 2 между ними, стержневые крепежные растяжки3, на которых в квантовом датчике 1размещены обкладки конденсатора 4со спектральной лампой 5 в...

Номер патента: 949562

Опубликовано: 07.08.1982

Автор: Князев

МПК: G01R 33/08

Метки: магнитометр

...формирует пакет электронов,который движется вдоль оси магнитометра по траектории 9. Скорость движения пакета настолько велика, чтослабое геомагнитное поле незначительно искажает прямолинейную траекториюна небольшом участке. Одновременноблок 1 упрачления подает соответствующую разн сть потенциалов на диафрагмы 4 и 5. Электрическое поле между диафрагмами 4 и 5 направлено таким образом, что оказывает тормозящее воздействие на пакет электронов.Пройдя через отверстие б диафрагмы 4,пакет электронов уменьшает скоростьв электрическом поле до определеннойвеличины и через отверстие 7 диафрагмы 5 выходит на круговую орбитупод воздействием однородного геомагнитного поля, Расстояние между диафрагмами 4 и 5 задают достаточно малым (порядка 2 мм) по...

Номер патента: 951210

Опубликовано: 15.08.1982

Авторы: Жерновой, Мельников

МПК: G01R 33/08

Метки: анализатором, жидкости, намагничивания, поляризатор, совмещенным

...магнитов, обращенных противоположтыми полюсами навстречу друт другу, эа счет полюсных наконечников специальной формы, присоединенных к 10внутренним полюсам магнитов, образуютсяобласти поляризатора и анализатора, в которых индукции олей различны 121. Однако такая конструкция для современных магнитометров, микрорасходометров стекущей жидкостью, основанных на методеЯМР, не удовлетворяет современным требованиям, При больших габаритах и весе этотполяризатор с совмещенным анализаторомобладает небольшим магнитным полем. Кроме того, ему присущи большие рассеянныемагнитные поля. Желательно иметь поляриза.тор с совмещенным анализатором, которыйпри небольших габаритах и весе обладал бы,;н;птд Я"4 Р: итгдукпию более 0,1 г, от. Ыв н нсо 1...

Номер патента: 1019338

Опубликовано: 23.05.1983

Авторы: Рутковский, Федорук, Цвирко, Якубов

МПК: G01R 33/08

Метки: амплитуды, импульсов, магнитного, поля, прямоугольных

...ко- З 5ротких импульсов магнитного поляЭта цель достигается тем, чтосогласно способу измерения амплиту. ды прямоугольных импульсов магнитного поля путем воздействия на магнитную систему взаимно перпендикулярных поляризующего и радиочастотного магнитных полей и регистрациисигнала магнитного резо.-нса измеряемым импульсом воздействуют на 45магнитную систему в направлении по"ляризующего магнитного поля, устанав.ливают значения суммарного поляризующего магнитного поля резонансным,изменяют частоту радиочастотного 50поля и переводят магнитную системув инвертированное состояние, регистрируют частоту биений и определяютамплитуду импульсов магнитного поляпо формуле55ьм=В 7 где Г - частота биений; 3 " гиромагнитное отношение,На чертеже...

Номер патента: 1033996

Опубликовано: 07.08.1983

Авторы: Кулик, Охрименко, Сапунов

МПК: G01R 33/08

Метки: магнитометр

...соединены с входом детектора б сигнала поглощения, выходкоторсго подключен к цепи последовательно соединенных усилителя 7 низкой частоты (УНЧ), синхронного детекттора 8 и системы 9 поиска и слежения,выход которой подключен к управляющему входу элемента З,перестройки.Второй вход синхронного детектора35 8 подключен к выходу генератора 5модуляции , а выход усилителя 7низкой частоты, соединен также. с вхо"дом устройства 10 захвата линии,включающим полосовой фильтр 1140 удвоенной частоты модуляции, выходкоторого соединен с входом второгосинхронного детектора 12 удвоеннойчастоты модуляции,на второй входкоторого. через удвоитель 13 часто"45 ты подается опорный сигнал с генератора 5 модуляции. Выход синхронного детектора 12 через...

Номер патента: 1033997

Опубликовано: 07.08.1983

Авторы: Виноградов, Хвостов

МПК: G01R 33/08

Метки: вектора, индукции, магнитной, модуля, стабилизации

...основным конту. 55 рам тока, а также токовый генератор, к выходу которого подключены дополнительные контуры. тока.На чертеже изображена блок-схема устройства для стабилизации. 60Устройство содержит два разнесенных в пространстве коллинеарно ориентированных контура 1 и 2 тока, квантоный магнитометр 3 с частотным выходом, расположенный внутри одно- : 65 го контура тока, генератор 4 опорныхчастот, фазочувствительный детектор5, два дополнительных контура б и .7тока и токовый генератор 8, При этомвыход генератора 4 опорных частот соединен с первым входом фазочувствительного детектора 5, второй вход которого соединен с выходом квантовоголагнитометра 3 с частотным выходом,а выход фазочунствительного детектора5 подсоединен к контурам 1 и...

Номер патента: 1048433

Опубликовано: 15.10.1983

Авторы: Кудрявцев, Кудряшов, Потупчик, Соколенко, Чижов

МПК: G01R 33/08

Метки: биополя, компоненты, магнитной

...к выхо.- ду блока 10 управления, блок 11 поис О,. пу аналого-цифрового преобразователя 9,ка максимума, блок 12 регистрации и счетчик 29 и первую группу ключей 30,блок 13 инцикации, Выход аналого- и послеповательно соединенные вторуюцифрового преобразователя 9 соединен группу ключей 31, первые входы которойтакже с вхоцом блока 12 регистрациипоцключены к четвертым выходам блоцругие входы которого попключены к 15 ка 10, а вторые объецинены с вторымблоку 10 управления, соединенному вхопом элемента И 28 и соединены стакже с вхоцами коммутатора 6 ч бло-, выхопом блока 11, регистр 32 и третьюка 11 поиска максимума. группу ключей 33, вторые вхоцы которойБлок 10 управления содержит после-обьепинены с вторыми вхоцами первойцовательно...

Номер патента: 1051473

Опубликовано: 30.10.1983

Авторы: Кранга, Пинчук

МПК: G01R 33/08

Метки: магнитометр, протонный

...в синхрониэм умножителя н коэффициентом умножения,Интервал поляризации определяетсядлительностью и амплитудой воэбужденного сигнала прецессии, длительностькоторого должна быть равной суммеинтервалов ожидания и разрешения, аамплитуда в конце интервала. разреше 1051473ния должна быть достаточной для измерения с заданной точностью.В предлагаемом лагнитометре сокращение цикла работы достигается повышением точности работы умножителя, т,е, увеличением коэффициента умножения и уменьшением времени вхождения в синхрониэм, при этом сокращается интервал разрешенияКроме того,применение синхронного включения и выключения тока поляризации с запомнен ной частотой сигнала прецессии позволяет испольэовать эФФект синхронной поляризации и сократить...

Номер патента: 1053027

Опубликовано: 07.11.1983

Авторы: Доломанский, Федоров

МПК: G01R 33/08

Метки: магнитных, напряженности, полей

...разность напряжений, на- .Ю пример, после усиления воздействует на входы управления ослабителей 4 - б, вызывая соответствующее изменение их коэффициентов передачи р. Устройство оказывается охва ченным глубокой отрицательной обратной связью повеличине напряжен ностивспомогательных магнитных полей. Прн возрастании Н по каким- либо причинам увеличиваются сигна О лы 0,0,0,0 и,. наконец, 0,что ведет к уменьшению коэффициента передачи рослабителей 4 ; 6, и компенсации первоначального изменения Н. Отметим, что используемая в предлагаемом устройстве конфигурадия,цепи отрицательной обратной связи позволяет устранить влияние на точность измерений также нестабильности коэффициентов передачи Фильтров 24 - 26, изменения параметров колечной...

Номер патента: 1076845

Опубликовано: 28.02.1984

Авторы: Брискин, Катков

МПК: G01R 33/08

Метки: данных, магнитометр, регистрацией, цифровой

...б и регистратор 7.Магнитометр работает тактами,В течение такта первичный преобразователь 1, выполненный в виде преобразователя значения магнитного поля в частоту и преобразователя частоты в цифровой код, преобразует значение магнитного поля в цифровой код. Преобразованные значения поступают в блок 2 ввода, основная функция которо 1 о заключается в начальном и повторном вводах данных в экстраполятор 5. Во время тактов начальноговвода данные от первичного преобразователя 1 через блок 2 ввода поступают в экстраполятор 5, в котором на основании исследования данных в нескольких тактах вычисляются наиболее вероятные значения данных впоследующих тактах. Значения с экстраполятора 5 вместе со значениями от первичного преобразователя 1...

Номер патента: 1114998

Опубликовано: 23.09.1984

Авторы: Верхотуров, Заболотских

МПК: G01R 33/08

Метки: магнитометр

...входомуправляемого делителя 9, а входфильтра 17 нижних частот подключенк выходу блока 14 определения абсолютных величин, Магнитометр также 15содержит соединенные последовательнорезонансный усилитель 19 и блок 20детектирования, причем вход резонансного усилителя 19 соединен с выходомдетектора 5, а выход блока 20 детектирования - с управляющим входомусилителя 18 постоянного тока, блок21 совпадения, два входа которогоподключены соответственно к выходублока 14 определения абсолютных величин и выходу блока 20 детектирования, а выход соединен с вторым входомтриггера 16. Между выходом интегратора,11 и варикапом 2 включен источник22 постоянного смещающего напряжения,.конденсатор 23, подключенный кварикапу 2 со стороны источника...

Номер патента: 1118942

Опубликовано: 15.10.1984

Авторы: Брызгалов, Попов, Тенишев, Филиппычева

МПК: G01R 33/08

Метки: магнитометр, протонный

...генератора, управляемогогенератора и делителя частоты, выходкоторого подключен к второму входу фазового детектора, счетчик, первый вход которого подключен к первому выходу управляемого генератора, а второй вход - к второму выходу командного блока, снабжен блоком уп равления умножителем, вход которого соединен с третьим выходом командного блокапервый выход соединен свторым входом делителя частоты, второй выход - с вторым входом блокауправлениячастотой генератора, третий выход подключен к второму входууправляемого генератора, а выход усилителя-ограничителя соединен с входом командного блока.На чертеже представлена функциональная схема магнитометра.Магнитометр содержит датчик 1,усилитель-ограничитель 2, вход которого соединен с...
