G01R 23/20 — с устройствами для измерения нелинейных искажений

Номер патента: 1354129

Опубликовано: 23.11.1987

Авторы: Величко, Голубенко, Таранов

МПК: G01R 23/20

Метки: гармоник, гармонического, заданным, коэффициентом, сигнала, сложного, формирования

...средних значений, где преобразуется в постоянное напряжение, пропорциональное амплитуде синусоидального сигнала, которое черезаттенюатор 10 подается на первый вход сумматора 11. На выходе сумматора 11 формируется синусоидальный сигнал с постоянным смещением относительно нулевого уровня. Этот сигнал поступает на вход усилителя-ограничителя 3 с открытым входом, на выходе которого образуется сигнал прямоугольной формы со скважностью, зависящей от уровня постоянного смещения на выходе сумматора 11, т.е. от коэффициента передачи К аттенюатора 10. При иэменении К, изменяется скважность Я сигнала прямоугольной формы: Сигнал прямоугольной формы подается на второй выход устройства,Разложение этого сигнала в тригонометрический ряд Фурье в...

Номер патента: 1363083

Опубликовано: 30.12.1987

Автор: Болмусов

МПК: G01R 23/20

Метки: амплитудно, гармоник, коэффициента, модулированных, огибающей, сигналов

...вносимых в огибающую АМ-сигнала трактами передачи, реализующее данный способ, содержит генератор 6 модулирующего синусоидального напряжения, первый регулируемый НФП 7, измеритель 8 нелинейных .искажений, второй регулируемый НФП 9, АМ-генератор 10, проверяемый тракт 11 (четырехполюсник), переключатель 12 и анализатор 13 спектра.Устроиство для измерения коэффициентов гармоник, вносимых в огибающую АМ-сигнала трактами передачи (фиг.2), работает следующим образом.Синусоидальный сигнал от генератора 6 модулирующего напряжения через регулируемые НФП 7 и 9 поступает на модулирующий вход АМ-генератора 10. НФП 7 первоначально выключен (не вносит искажений), Сигнал на выходе регулируемого НФП 9 искажается и содержит гармоники частоты...

Номер патента: 1368799

Опубликовано: 23.01.1988

Авторы: Соколик, Штин

МПК: G01R 23/20

Метки: асимметрии, напряжений, переменных

...шума за фиксированный уровень 50 селекции порог чувствительности может достигать 10Э/с.Очевидно,что 1 13Изобретение относится к контрольно-измерительной технике и может быть использовано для анализа формы периодически изменяющихся электрических сигналов.Целью изобретения является повышение надежности и быстродействия путем исследования магнитошумового преобразователя.На фиг. 1 представлена блок-схема устройства для измерения асимметрии переменных напряжений;на фиг, 2 временные диаграммы, поясняющие принцип его работы.Устройство содержит последовательно соединенные усилитель 1, на вход которого поступает исследуемый сигнал, индукционный преобразователь 2 с ферромагнитным сердечником,усилитель 3 и блок 4 регистрации, управ - ляющий...

Номер патента: 1368800

Опубликовано: 23.01.1988

Автор: Гришаев

МПК: G01R 23/20

Метки: гармоник, калиброванного, коэффициенту, сигнала, формирования

...поступает наблок 2 фильтров для подавления высших гармоник сигнала до значения,близкого к нулю. С выхода блока 2фильтров сигнал подается на входформирователя 5 угла отсечки и входформирователя 3 импульсов нуль-переходов.Выходной сигнал формирователя 5угла отсечки имеет вид усеченнойкосинусоиды с углом отсечки 6 , коэффициент гармоник которого определяется как2оК29 - вп 28 фгде и - номер гармоники;вз.п(п - 1)9 вп(п+1) 6 а - +2 и+1 в 1 п и 9 сов 8Из (1) видно, что коэффициент гар.моник этого сигнала полностью определяется углом отсечки. Для установки необходимого угла отсечкииспользуется зависимость величины сдви О га момента нуль-перехода усеченногосигнала с отфильтрованной постоянной составляющей относительно одноименного...

Номер патента: 1370591

Опубликовано: 30.01.1988

Авторы: Васильчук, Глазков, Скрипник

МПК: G01R 23/20, G01R 35/00

Метки: масштабных, погрешностей, преобразователей, частотных

...Эти радиоимпульсы поочередно усиливают широкополоснымусилителем и детектируют по амплитуде. Полагая характеристику детектораквадратичной, получаем в результатедетектирования видеоимпульсы с амплитудами:3-Я, (Я, К,К,К К Б Б,) +Ъ-Б () ((1+ )г К 7,х ---- -з допз дплс2о )где зрпзпЯС - прямоугольная огибаю.щая напряжения с частотой коммутации Я,Изменяют образцовым делителем напряжения амплитуду радиоимпульсовопорной частоты во втором канале доисчезновения напряжения Б, частотыкоммутации, При определенном значении коэффициента передачи К делителя напряжения Б Б Гсоз(ш,+и й+ частотах ы,и ы. Выделяют из радиоимпульсов прямоугольное напряжение частоты коммутацииЯ, К,К,КБ,У ) х(12) Повышение точности определениячастотных погрешностей МП в...

Номер патента: 1394159

Опубликовано: 07.05.1988

Авторы: Никитченко, Садиков

МПК: G01R 23/20

Метки: интермодуляционных, искажений

...блоки 3 и 4 компенсации.На вход одного генератора, например генератора 1, мешающий сигнал может проникать различными путями. Однако суммарный сигнал, просочившийсяпо неуправляемым путям блока 3 компенсации (фиг.2), может быть скомпенсирован сигналом, прбшедшим по управляемому пути, содержащему блоки 8,12 и 13, Необходимые для компенсацииамплитудно-фазовые соотношения компонент обеспечиваются аттенюатором 12и фазовращателем 13. Иешающий сигналпо компенсационному входу коррелирует в смесителях 9 и 10 с квадратурными компонентами остатка помехи. Результат корреляции в виде постояннойсоставляющей напряжения определеннойполярности поступает на интеграторы14 и 15, вызывая изменение их выходных напряжений, управляющих коэффициентом передачи...

Номер патента: 1404970

Опубликовано: 23.06.1988

Авторы: Беликов, Климашевский, Шпаньон

МПК: G01R 23/20

Метки: амплитудно-модулированного, гармоник, индекса, квазисинусоидальной, коэффициентов, модуляции, огибающей, сигнала, сопутствующей, угловой

...с частотой И,на входе смесителя 14 отсутствует инелинейность амплитудных характеристик смесителя 14 и анализатора 15спектра не может образовать спектральные составляющие с частотой Ь 1+ 2 й,так как подаваемый на смеситель 14 ьтате интермодуляционретьего порядка могутспектральные составразом, амплитуды спектр яющих с частотами ы,+ 2 зависят от второй гармоники огибающей АМ сигнала (т ) и от индекса частотной модуляции р. Далее переключатель 18 переводится в положение "Включен", После этого модулирующий сигнал поступает через фазовращатель 11 и ат- тенюатор 12 на ЧМ генератор 13.Сигнал с выхода ЧМ генератора 13 имеет вид ц, = Б,сояя,+ряз.п(Щ+сф)3,где р - индекс угловой модуляции;начальная фаза модулирующегосигнала.Далее...

Номер патента: 1411682

Опубликовано: 23.07.1988

Авторы: Величко, Гладский, Ковальчук

МПК: G01R 23/20

Метки: искажений, нелинейных

...сигнал, поступающий с исследуемого устройства. Режекторный фильтр 4 осуществляет подавление первой гармоники сигнала,Усиленное напряжение высших гармоникс усилителя 5 поступает на преобразователь б среднеквадратичных значенийвыходное напряжение которого, пропорциональное коэффициенту гармоник сигнала, через АЦП 7 по команде с блока 12 управления записывается в первый регистр 8 памяти,Второй такт, По команде с блока 12управления коммутатор 3 подключает квходу режекторного Фильтра 4 формирователь 2 меандра, который Формирует прямоугольные импульсы со скважностью 2 с частотой, равной частотегенератора 1, Так же, как и в первом такте, выходной код АЦП пропорционален коэффициенту гармоник входногосигнала, в данном случае меандра.Этот код по...

Номер патента: 1420543

Опубликовано: 30.08.1988

Авторы: Величко, Голубенко, Костюк, Смирнов

МПК: G01R 23/20

Метки: гармоник, заданным, значением, коэффициента, сигнала, формирователь

...амплитудыв каждой из М формируемых точек сигнала высших гармоник.Значение амплитуды в каждой из М Формируемых точек определяется по математическому выражению: ц = А С.ц з 3.п(272- + с ), :а мгновенное значение амплитуды напряжения в точке М;номер точки дискретизациисигнала высших гармоник;значение амплитуды -йгармоники в сигнале высшихгармоник;начальная фаза -й гармоники;номер гармоники;максимальный номер высшейгармоники в формируемомсигнале высших гармоник;нормирующий множитель, определяемый из математического выражения вида: где ц ц 1-2+К КцегК. = - рГ где ц и ц - среднеквадратичные знаегчения напряжений сигна-,лов высших и первой гармоник соответственно. Генератор 1 синусоидальных сигна.- лов имеет систему стабилизации...

Номер патента: 1420544

Опубликовано: 30.08.1988

Автор: Болмусов

МПК: G01R 23/20

Метки: амплитудно-модулированных, гармоник, коэффициентов, огибающей, сигналов

...сигнала 11Ч" = Ц, + в . При этом в сигнале комФм2пенсируются составляющие сопутствующей ЧМ, возникшие в проверяемом АМ- генераторе (шестое и седьмое слагаемые в фигурных скобках), и АМ-сигнал на выходе фазового модулятора 8 не имеет сопутствующей ЧМ, Практически компенсацию сопутствующей ЧМ в АМ- сигнале осуществляют по экрану анализатора 10 спектра. С помощью аттенюатора 11 и фазовращателя 12 добиваются минимального значения и равен ства по амплитуде боковых откликов в АМ-сигнале на частотах И + 2 Д, я . - 22. Это соответствует случаю обращения в ноль шестого и седьмого слагаемых в формуле (2), 20 3Кг - 8 ш25 30 35 40 45 50Устройство для измерения коэффициентов гармоник огибающей амплитудномодулированных сигналов,...

Номер патента: 1444678

Опубликовано: 15.12.1988

Авторы: Величко, Ковальчук

МПК: G01R 23/20

Метки: гармоник, калиброванного, коэффициенту, сигнала, формирования

...и второго детектора срединчений позволяет повысить точност мирования сигнала с малым значением коэффициента гармоник. 1 ил.1444678 10 Формула иэ,обретения Устройство для формирования сиг" 20 ра средних значений - к второмунала, калиброванного по коэффициенту входу компаратора. Составитель А.СазоновРедактор В. Горват Техред Л.Олийнык Корректор Г,Решетник Заказ 6501/43 Тираж 772 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 пропорционален коэффициенту К , а следовательно, установка необходимого значения К аттенюатора 4 обеспечивает получение заданного значения КВ качестве элемента,...

Номер патента: 1444679

Опубликовано: 15.12.1988

Авторы: Гришаев, Симон

МПК: G01R 23/20

Метки: гармоник, коэффициенту, нормированного, сигнала, формирования

...Блоком 2 фильтров осуществляется подавление высших гармо" ник сигнала и на выходе блока Формируется сигнал с коэффициентом К гар.- моник, близким к нулю (Фиг.2 а), Сформированный сигнал поступает на входы одностороннего ограничителя 10 с регулируемым уровнем ограничинения и фазовращателя 3 регулируемым фазоным сдвигом, служащего для точной установки фазы компенсирующего напряжения. С выхода одностороннего 10 ограничителя напряжение(фиг.2 б) поступает на второй вход сумматора 8, С выхода Фазовращателя 3 сигнал через двухсторонний ограничитель 4 (фиг2 в) поступает на инвертирующий усилитель 5 с коэффициентом усиления К. Усиленный сигнал (фиг.2 г) с выхода усилителя 5 пос. тупает на односторонний ограничитель 6, который имеет...

Номер патента: 1448298

Опубликовано: 30.12.1988

Авторы: Беликов, Дейч, Климашевский

МПК: G01R 23/20

Метки: гармоник, заданными, значениями, коэффициентов, поверки, сигналов, формирователей

...напряжению высших гармоник исследуемого сигнала.Регулирувкой напряжения высших гармоник регуляторам 7 амплитуды по кампаратору 1 О одновременного сравнения двух сигналов по срсднеквадратическому значению напряжения устанавливают равенство среднеквадратическага значения нацрякения исследуемого сигнала в точке 14 среднеквадратическому значению напряжения высших гармоник в точке 15, т.е.Д .; =Я. я Далее включают компенсирующий сигнал первой гармоники П. (переключатель 4 в положении 1) и выбором его амплитуды и фазы соатвегственна регулятором 1 амплитуды и фазовращате лем 2 производят подавление сигнала гервой гармоники в исследуемом сигнале в тачке 14. Эта подавление Ц-Б,к = О наблюдают по анализатору9 гаромник.Оставшиеся высшие...

Номер патента: 1448299

Опубликовано: 30.12.1988

Автор: Болмусов

МПК: G01R 23/20

Метки: амплитудно-модулированными, модуляции, сигналами, сопутствующей, трактах, фазовой

...что соответствует случают = О для Формул (3) и (4).При этом условии иэ (4) следуетчто амплитуды 1 и У достигают мнимума и равны= П 4 (5) прототипе), которая для лучших анализаторов спектра составляет 3-53. Этои соответствует ц - 0,03"0,5 рад.Далее, с помощью фазового модуля- . Таким образом предлагаемый способтора в сигнал (3) с компенсированны- измерения позволяет на два порядками гармониками искажений огибающей повысить разрешающую способность из"амплитудной модуляции вводится допол- мерения сопутствующей фазовой модуля-.иительная фазовая модуляция с модули ции в амплитудных модулированных сигРующей частотой а,налах.Регулировкой амплитуды и Фазы мо- В устройстве (фиг. 1), реализующемдулирующего напряжения,подаваемого...

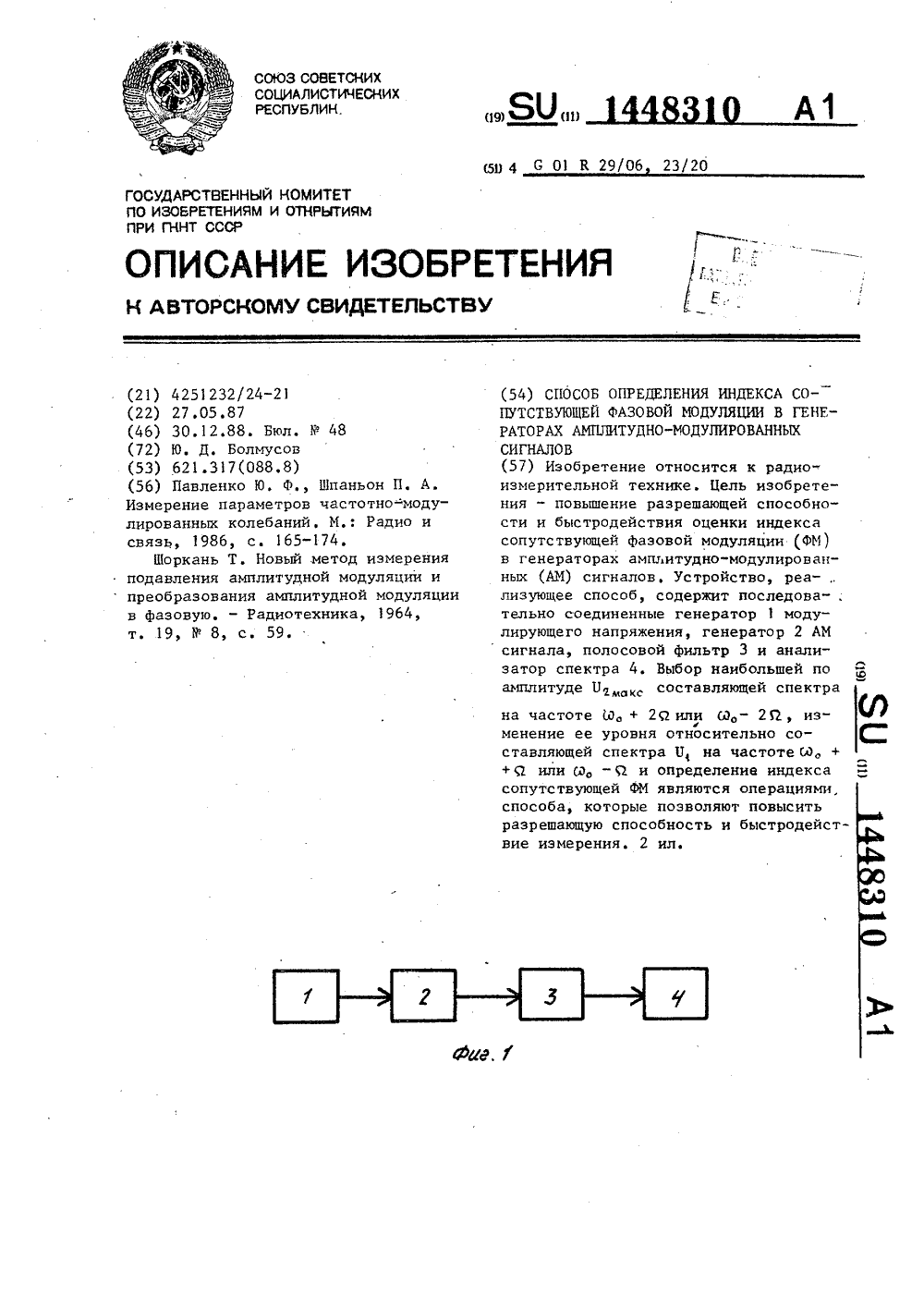

Номер патента: 1448310

Опубликовано: 30.12.1988

Автор: Болмусов

МПК: G01R 23/20, G01R 29/06

Метки: амплитудно-модулированных, генераторах, индекса, модуляции, сигналов, сопутствующей, фазовой

...ФМ;1 - коэффициенты, являющиесяфункциями Бесселя первогорода различных порядков; - фазовый сдвиг между огибающей АМ сигнала по 1.-ойгармонике и модулирующейфункцией сопутствующейФМ.Поскольку в качественных АМ генераторах значение индекса сопутствующей ФМ обычно мало ( 3 (с 1), то при разложении (1) на синусоидальные компоненты по функциям Бесселя составляющими более высшего порядка, чем единица, можно пренебречь. Кроме этого, рассмотрим случай наличия в огибающей АМ только второй гармоники (2) . Другие гармоники в огибающей АМ не представляют интереса, поскольку не влияют на разрешающую способность измерения, С учетом этого из (1) получаем; П- П созЮ г+ - сов (Ю +п)+ (ов (я, + 2 Л)г + Чд - соя (а, - 1 а)с -Юя)1,(2) Из (2) видно; что в...

Номер патента: 1449925

Опубликовано: 07.01.1989

Автор: Тешев

МПК: G01R 23/20

Метки: гармоник, коэффициентов, малых, сигнала

...3, Если Кд=К=К, то амплитуда 1-й гармоники сигнала (3) определяется из выражения(4) Из (4) видно, что максимальноеи значение 0 .1, принимает, если Ч =О, и минимальное значение (1 1=0) . тог 1 с. даесли с =н, С выхода сумматора 4 сигнал 1,3) через коммутатор 7 поступает на вход анализатора 8 спектра.и фазовращателем 3 изменяют( до устад нонки(, =О, Контроль осуществляют по максимальному значению первой гармоники на экране анализатора 8 спектра, фазовращателем 3 продолжают изме 1 нять у до получения первого минимального значения 0 которое контролируется анализатором 8 спектра, а затем аттенюатором 10 изменяют Кд до первого обращения в ноль 1-й гармоники сигнала (3), контроль осуществляют анализатором 1 О спектра при его максимальной...

Номер патента: 1449926

Опубликовано: 07.01.1989

Авторы: Живилов, Сметанин, Фремке

МПК: G01R 23/20

Метки: инфразвуковых, калибратор, периодических, сигналов, частот

...большого числа ординат необходим зпачительпьп объем оперативной памяти. Например, при Р = 0,17 для Р, требуется п- 2000, а для Р, и =: 500. Использование линейно-ступенчатого восстановления позволяет уменьшить число ординат и с большей точностью определить особые точки сигнала для коррекции аналоговых узлов.После считывания ординат в ОЗУ 4 вблок 8 регистров из задатчика 1 записываются код, пропорциональный необ ходимой частоте воспроизведения синтезированного сигнала, и код, пропорциональный пределу выходного масштабного преобразователя 7. Код из блока 8 регистров, пропорциональный не обходимой частоте воспроизведения, поступает в формирователь 5 сетки частот, в котором определяется период Т импульсов развертки синтезирокванного...

Номер патента: 1453335

Опубликовано: 23.01.1989

Авторы: Величко, Голубенко, Ковальчук, Таранов

МПК: G01R 23/20

Метки: гармоник, гармонического, заданным, коэффициентом, сигнала, сложного, формирования

...искажений, выход которогоявляется выходом устройства, подключенным через последовательно соеди.ненные детектор 7 среднеквадратичес-: 25ких значений и блок б вычитания квторому входу компаратора 5 на-пряжений , причем выход детектора 3средних значений объединен с вторымвходом блока 6 вычитания.Устройство работает следующим образом.Синусоидальный сигнал первой гармоники с выхода ГСС 1 поступает навход блока 2 регулируемых искажений(диодный ограничитель или полевойтранзистор), в котором детерминированно искажается, а искаженный сигнал подается на выход устройства,Исходный синусоидальный сигнал амплитудой ц с помощью детектора 3средних значений пребразуется в постоянное напряжение, равноеа выходной сигнал устройства детектором 7...

Номер патента: 1472841

Опубликовано: 15.04.1989

Автор: Будницкий

МПК: G01R 23/20

Метки: заданным, значением, искажений, коэффициента, нелинейных, сигнала, формирователь

...Б , обеспечиваятребуемое ограничение синусоиды Цг .Сигнал на выходе ограничителя 2описывается следующим выражением; Посг:". преобразования и суммировасиг; усоидальггых и косинусоидальных гармоник для каждой частоты получают следуюгций вид ряда Фурье для этогосигнала: Е(е) = - + - 4 + 9 в 1 п (И+ 1, 2 47+9) + - в 1 п (5 ые +цг ) + 1 61 Вычислив численные значения амплитуд гармоник, получают 1(а)с - + 0,7667 вп (1 гй + (Р, ) ++ 0,053 ягп (5 Ы+) +е е ф ф агде Цг = агс 8 -"-Оф, = агсд 0,2122: 12На делителе 4 дифференциально суммируются напряжения чистой синусоиды и ограничителя 2,С учетом частей дифференциального делителя Кф К и К (1-Е), где К - полное сопротивление делителя; 1 - коэффициент его деления, получают напряжение на выходе...

Номер патента: 1476399

Опубликовано: 30.04.1989

Авторы: Андреев, Величко, Глухимчук, Голубенко

МПК: G01R 23/20

Метки: гармоник, коэффициента

...В сумматоре 14 складывается сигнал основной гармоники Ба и сигнал ния. Результат этого преобразования запоминается запоминающим блоком 9.(6) 6 7) 5 од блока 8 сравн Ябло инающ нал Б, за 7 п ( Кп = Кир ХП ый в первом такте Нал блока с егратор 10,вне я, проиет ко резуль 10) рав решнос учетом носительная по та измерения с я Кделителя напряжсравнея,и ия равенства одах блока 8 лнения услов К- Кг я,КпР з (1),(13), и после ний, пренебрега ка малости, по Подставляя (12)есложных преобразоленами второго поручаем(9 Таким обяности составляющая пог(10) К прК чК 1 Пп ждающе щая параметр з 5 (коэффициен й гармоники Л) содержа фильтра основно (14) д измерен вления коэффицик иссле нала; гд в выраженрезультата ля погрешности ия входит сомн...

Номер патента: 1476400

Опубликовано: 30.04.1989

Автор: Прогрессов

МПК: G01R 23/20

Метки: амплитудно-модулированного, искажений, нелинейных, огибающей, сигнала

...5, где происходит их сравнение, и на интегратор 6, где они суммируются. Полученные напряжения с выходов дискриминатора 5 и интегратора 6 поступают на соответствующие входы операционного усилителя 7, работающего по схеме деления. С выхода операционного усилителя 7 сигнал поступает на индикатор 8 с симметричным отсчетом.Степень отклонения стрелки индикатора показывает количественное значение КНИ, а направление отклонения стрелки индикатора соответствует виду искажений амплитудно-модуляционной характеристики исследуемого радиопередатчика или ВЧ-усилителя, так как в усилителях характеристики, вызываюшие появление нелинейных искажений, описываются функцией с монотонной производной. Режим измерения КБВ. Высокочастот-, ные сигналы со второго и...

Номер патента: 1478146

Опубликовано: 07.05.1989

Автор: Лихницкий

МПК: G01R 23/20

Метки: искажений, нелинейных, четырехполюсника

...и ослабления полосовым фильтром 11 напряжения генератора сигналов 1 контролируется с помощью вольтметра 14, При этом продукты искажений,попадающие в полосу прозрачности полосового фильтра 11, регистрируютсяс помощью включенного непосредственно на выход сумматора 6 вольтметра 12,В результате продукты искажений четырехполюсника и помехи от сигналагенератора 1 могут быть разделены иизмерены без применения другихсредств измерений,Исходя из необходимости обеспечитьотсутствие источников нелинейных искажений в предлагаемом устройстве полосовые фильтры 10 и 11 должны бытьвыполнены пассивными по схеме, примером которой может служить фильтр спеременным резистором 15 (фиг.2),Этот фильтр имеет передаточную функцию .где С, - проводимость...

Номер патента: 1525612

Опубликовано: 30.11.1989

Автор: Тешев

МПК: G01R 23/20

Метки: коэффициентов, нелинейности

...13 раз меньше амплитуды первой гармоники испытательного сигнала. указанные операции необходимо производить каждый 1раз при смене испытуемых объектов, 45 если они имеют различные амплитудно и Фазочастотные характеристики.Ключ 9 замыкают. Сигнал с устроенной частотой испытательного сигнала с выхода умножителя частоты через Фазовращатель 7, образцовый аттенюатор 8 и ключ 9 поступает на третий вход сумматора 2, с выхода сумматора 2 через аттенюатор 14, испытуемый объект. 15 и сумматор 13 сигнал с ут роенной частотой поступает на вход анализатора 17 гармоник. Анализатор гармоник настраивают на частоту этого сигнала, и с помощью отсчетных устройств отмечают его уровень,.В режиме измерения с выхода генератора 1 испытательный сигнал, состоящий...

Номер патента: 1525613

Опубликовано: 30.11.1989

Авторы: Крашенов, Прогрессов

МПК: G01R 23/20

Метки: амплитудно-модулированного, искажений, нелинейных, огибающей, сигнала

...искажений, описыва 55 ются функцией с монотонной производной.В режиме измерения нелинейных комбинационных искажений 2-тонового сигнала устройство работает следующим образом,С выхода передатчика групповой сигнал через элемент связи поступает на демодулятор 2, на нагрузках кото" рого выделяются нижняя и верхняя огибающие в соответствии с выражением9 .Ыг-ЪБ ц(а, Ц"а 0 ) сон -- С +демьян33 И-И+ - . а Б сов -- С 3 о при аппроксимации амплитудно-модуляционной характеристики полиномом третьей степенигПвь,= а(+аЛьк+агБ,+а,0где Б, - амплитуды входных сигналовгруппового тракта с частотами У. и И ("+" соответствует верхней огибающейгруппового сигнала, а "-" -никней),Далее работа происходит аналогично работе в режиме измерения нелинейных искажений...

Номер патента: 1531021

Опубликовано: 23.12.1989

Автор: Болмусов

МПК: G01R 23/20

Метки: генераторах, искажений, нелинейных, огибающей, сигналов

...такой схеме Формируется сигнал верхней боковой частоты И, + , При исключении Фазовращателя 21 схема формирует сигнал нижней боковой частоты Ц -Я . Иэ-за наличия собственных не линейных искажений огибающей АМ в перемножителях 7 и 18,.неточной фаэировки каналов, выходные сигналы на выходе формирователей 9 и 13 одно- полосного сигнала отличаются от 2) 3 О и содержат 11 остатки 11 несущей и модулирующих частот, составляющие гармоник огибающей АМ, Для Формирования "чисто" гармонических сигналов с частотами Ио + 0 и (д, - Я используются соответственно Фазовый детектор 1 О и ГУН 11, Фазовый детектор 14 и ГУН 16, образующие кольца фаэовой автоподстройки частоты (ФАПЧ).Сигнал с выхода формирователя 9 4 О поступает на первый вход фазового...

Номер патента: 1541757

Опубликовано: 07.02.1990

Авторы: Величко, Глухимчук, Стеценко

МПК: G01R 23/20, H03H 11/24

Метки: аттенюатор, периодических, постоянной, сигналов, составляющей

...2,постоянного тока, вычитатель 3, а также регулируемый элемент 4 по коэффициенту передачи и ФНЧ 5. Выход вычитателя 3 подключен к управляющемуьходу регулируемого элемента 4, выход которого соединен с входом ФНЧ 5.Вход ФНЧ 1 подключен к входу регулируемого элемента 4, вхоц и:выход которого являются соответственно входоми выходом устройства.Лттенюатор работает следующим образом,Входной широкополосный периодический сигнал с неравной нулю постоянной составляющей поступает на входэлектрически регулируемого элементанапример, полевого транзистора),также широкополосного с коэффициентом передачи К35Сигналы с входа и выхода регулируемого элемента 4 преобразуются впостоянные напряжения с помощью усреднения идентичных по характеристикамФНЧ 1 и...

Номер патента: 1552116

Опубликовано: 23.03.1990

Авторы: Веселова, Давыдов, Ишуткин, Карпов, Плющев

МПК: G01R 23/20

Метки: искажений, нелинейных, сигнала, электрического

...значение переменной составляющей сигнала Б рИ ) регистрируется вольтметром 8 переменного тока и составляет 35Ян = Б, 2 , Б, ,Значение показателя нелинейных йскажений по Йормул (2)Рвф 40(7) Коэффициент гармоник определяется по формуле45 где Б- амплитуды или сретичные значения гармоник. ния выражений (7) и (8) что К, =К,42, Следовательно, вольтметр 8 нного тока можно отградуиро ачениях коэффициента гармон шкале вольтметра 7 постоян ока осуществить калибровку п При реализации способа по методувзаимной модуляции на вход объекта2,измерения поступает двухтональный 1измерительный сигнал Бах = Б, сов Р 1 + Б соея Я Б, сдй, Начальными фазами гармонических функций здесь и далее будем пренебрегать,Из-за нелинейности объекта 2...

Номер патента: 1552117

Опубликовано: 23.03.1990

Авторы: Буняк, Капицкий, Лапчук, Ляхвацкий

МПК: G01R 23/20

Метки: анализатор, спектра

...25 коммутатора 27 на адресный вход 28 блока 1 6 памяти. Считанное значение вычитается с помощью вычитателя 13 иэ входного отсчета и результатчерез делительпередается на вход 32 сумматора 17, который суммирует результат деления с отсчетом на выходе блока 16 памяти, результат записывается в регистр 30, а затем в блок 16 памяти, после чего счетчик 23 увеличивает свое состояние на единицу. Если состояние счетчика 23 станет равным значению кода объема выборки Б, который подключен к второму входу блока 1 9 сравнения, то на его выходе 21 появится импульс, ко торый установит счетчик 23 в исходное состояние, Блок ДПФ 18 в любой момент времени может запросить данные с блока 16 памяти для ввода накопленного массива. При этом он запрашивает цикл...

Номер патента: 1555677

Опубликовано: 07.04.1990

Авторы: Кравченко, Минц, Немшилов, Поляков, Чинков

МПК: G01R 23/20

Метки: гармоник, калибратор, коэффициенту, нормированных, сигналов

...счетчика 10 на его выходе образуется импульс (фиг. 2 г, первый импульс), который поступает на второй вход блока 1 управления и входы элемента 2 И 5 и элемента 14 задержки. Первый и последующие импульсы обнуления с выхода счетчика 10 задерживают-. ся на элементе 14 задержки на время(Фиг, 2 д), необходимое для проведения операций начальной установки. Задержанные импульсы с выхода элемента 14 задержки осуществляют запись входного кода в счетчик 10, который равен К, для анализируемого момента времени. Эти же импульсы дополнительно сдвигаются на элементе 13 задержлки на время(фиг, 2 е), в течение которого производится запись в счетчик 10. Импульсами с выхода элемента 13 задержки информация с входа вычитателя 9 переписывается в его...

Номер патента: 1559302

Опубликовано: 23.04.1990

Авторы: Бальчюнайтис, Гилис

МПК: G01R 23/20

Метки: генераторов, динамической, крутизны, модуляционной, характеристики, частотно-модулированных

...) =-ц модуляционной характеристики являетя мерой ее линейности. При 5 ц(цр, 4) )=сопят модуляционная характеристйка линейна во всем диапазоне перестраиваемых частот о и амплитуд ц модулирующего сигнала,Сигнал на выходе исследуемого генератора М при нелинейной модуляционной характеристике может быть записан в виде: ц (й)=ц, з 1 пы,С+ р, я 1 п(яс+и- индекс модуляции по первой гармонике модулирующей частоты;- индексы модуляции по к-й Член % р я 1 п(КЖ+ р ) в выраже"к 7 " книи 6 появляется вследствие нелиней"ности модуляционной характеристикиМаксимальное значение девиациичастоты с учетом выражений (Й) и (5)определяется дЮ =Б (цо )К всц . (7) Тогда индексы модуляции по первой и к-й гармониках модулирующей частоты Я определяется по формуле...
