G01R 17/02 — в которых подлежащая измерению величина автоматически сравнивается с эталонной величиной

Номер патента: 275218

Опубликовано: 01.01.1970

Авторы: Бабенков, Король

МПК: G01R 17/02

Метки: индуктивно, мост, плечами, связанными, цифровой

...к земле.На фиг, 1 представлена принципиальная схема моста; на фиг. 2 - принципиальная схема одной уравновешивающей тетрады. Мост содержит трансформатор напряжения 1, ко вторичной обмотке 2 которого подключен измеряемый объект 3, соединенный с обмоткой 4 компаратора токов 5. Другие вторичные обмотки трансформатора напряжения образуют уравновешивающие тетрады по активной составляющей б - 8, подсоединенные через бесконтактные ключи дна чертеже не показаны) к суммирующим входам 9 - 20 опе рационного усилителя 21, выход которого через образцовую активную проводимость 22 подсоединен к обмотке 23 компаратора токов, и уравновешивающие тетрады по реактивной составляющей 24 - 26, подсоединенные к суммирующим входам операционного усилителя 27,...

Номер патента: 275220

Опубликовано: 01.01.1970

Автор: Райчев

МПК: G01R 17/02, G01R 17/10, H01H 47/04 ...

Метки: величины, отклонений, постоянного

...Г.с,. Опорное напряжение, выделяемое на стабилитроне 1, стабилизирует потенциал точки А по отношеншо к минусу схемы.Потенциалы точек Б и В изменяются по отно шеьнпо к минусу схемы в зависимости от изменений контролируемого напряжения, При этом потенциал точки В всегда равен или выше потенциала точки Б.Диоды 7 и 8 включены так, что ток через рет 5 ле и диоды не течет, если потенциал точки Алежит между потенциалами точек Б и В, либо равен им. Но как только при говышении напряжения потенциал точки Б становится выше потенциала точки А, от точки Б к точке А че рез диод 7 и реле 3 начинает течь ток.При достижении током величины срабатывания якорь реле замыкается с правым контактом, что является сигналом повышения напряжеьсия за верхссссй...

Номер патента: 277085

Опубликовано: 01.01.1970

Авторы: Гутников, Ленинградский

МПК: G01R 17/02

Метки: временной, импульсной, параметр, последовательности, сопротивления

...мост постоянного тока, усилительподключенный к его измерительной диагонали, и ключ, шунтирующий одно из плеч моста, скважность режима включения которого управляется напряжением с вы хода усилителя.Предлагаемый преобразователь имеет солее широкий диапазон изменения контролируемого сопротивления при сохранении линейной характеристики преобразования за 15 счет того, что в нем,ключ включен последовательно с одним из сопротивлений моста, а параллельно смежному с ним сопротивлению подсоединен у средняющий конденсатор.На чертеже представлена принципиальная 20 схема предлагаемого преобразсвателя.Преобразователь, содержит четырсхплечий мост постоянного тока, образованный сопротивлениями Й Р 2, Я, и Р, и подсоединенный одной диагональю к...

Номер патента: 277086

Опубликовано: 01.01.1970

Авторы: Никитенко, Чеботарев

МПК: G01R 17/02

Метки: автокомпенсационный, комплексных, мост, параметров, сопротивлений

...так, что;при измерении осьектов емкостното характера (когда фаза тока опережает приложенное напряжение) реле 27 обесточена (режимы С, 1 дб и Р, т - ), а при измерении объектов индуктивного характера реле 27 срабатывает (режимы 1., Я и Я, т+).Амплитудный детектор сравнивает амплитуды напряжений, подаваемых на образцовый конденсатор С, и на образцовое сопротивление Ро (без учета коэффициента трансформации трансформатора 18) и работает так, что реле 28 обесточена, если напряжение,на входе 29 больше, чем напряжение на входе 80 (режим С, 1 дб и 1 Я), и срабатывает, если напряжение на входе 29 больше, чем напряжение на входе 8 О (режим Р, т+ и й, т - ).Фаза напряжения У, на выходе управляемого элемента 5 однозначно определяется фазой...

Номер патента: 277099

Опубликовано: 01.01.1970

Автор: Кушнер

МПК: G01R 17/02

Метки: анализатор, частоты

...первый же отрицательный полупериод размыкается цепь модулятора 4, т. е. включается генератор линейно-изменяющегося напряжения. К концу полупериода (к моменту замыкания цепи обратной связи модулятором 4) выходной сигнал генератора х, достигает величины БоТ(ь так какр+тхз = -Рой=КФ(т. - ) ТВыходной сигнал генератора 2 подается на один из входов сумматора б, на другой вход которого постоянно подается сигнал х 4=УоУигде 1 в номинальн значение периода колебаний входного сигнала анализатора. В отрицательные полупериоды входная цепь усилителя 9 замкнута модулятором 8,ла (т. е. при разомкнутой цепи модулятора 4). В положительные полупериоды модулятор 4 закорачивает цепь обратной связи интегратора, и напряжение на его выходе в течение всего...

Номер патента: 280650

Опубликовано: 01.01.1970

Авторы: Краснов, Мирошниченко, Чернов

МПК: G01R 17/02

Метки: компаратор, малых, постоянных, токов

...малых постоянных токов.Известны устройства для измерения малых постоянных токов методом компенсационного измерения падения напряжения, создаваемого измеряемым током на известном высокоомном рсзистивиом сопротивлении,Предел уменьшения измеряемого тока в указанных устройствах определяется ограниченной величиной имеющихся высокоомных резисторов и порогом чувствительности нульиндикатор а,Предлагаемое устройство отличается от известных тем, что в нем один из выводов нормального элемента и нулевого индикатора присоединен к общей точке соединения крайних выводов двух синхронно коммутируемых по среднему выводу делителей напряжения, причем второй вывод, нормального элемента через дополнительное сопротивление, а нулевой индикатор...

Номер патента: 287190

Опубликовано: 01.01.1970

Авторы: Брондукова, Наконечный, Николаев

МПК: G01R 13/02, G01R 17/02

Метки: компенсационного, прибор, типа, цифровой

...триггер 4 полярности остается в исходном состоянии, а .первый триггер 11 памяти старшей декады 30 включается.Г(1 с)с 10) 14 Билю 1 с 1(. рсг 13 стры пр 51 сОБ 1/ и инверсной 18 работ, которые выдают положптсли 11 с и 0 рпцятслы 1 ые и)13 ульсы 13 я рясПредЕЛИТСЛ 11 ЫЕ КЛ 10 сИ 19, 20, БЫХОдЫ КОТОЭЫХ сОсДР 11 епы со Бсс)и Бхоцсгмп тРи 1 еРО 3 памвт 11 5 Все распределительные ключи 20 сосдннсиы с регистром 12 декад 3 епосрсдствепно, а ключи 19через ключи 21, которые управляются нуль-органом.При положительной пол 1 рРОстР регистр 12 10 декад, соединенный с трип ером 4 полярности, пропускает на триггеры памяти положительные импульсы. Эти импульсы поочередно включают триггеры 11 памяти и выключают их в зависимости от состояния...

Номер патента: 321762

Опубликовано: 01.01.1971

Авторы: Берсудский, Голубев, Ларионов

МПК: G01R 13/02, G01R 17/02

Метки: измерительных, поразрядного, следящего, уравновешивания, цепей

...но сначала выясняют, откуда целесообразно вести уравновешивание 10 этой декадой сверху или снизу, чтобыбыстрее достигнуть баланса. Для этой цели в момент времени 1 производят однократное модуляционное воздействие, по глубине, равное половине единичного весового коэффици ента декады, уравновешивание которой производилось, или пяти единицам декады, уравновешивание которой будет производиться, причем модуляционное воздействие производится в направлении, уменьшающем напря жение небаланса.На фиг. 1 и 2 представлены случаи, когдауравновешивание начиналось снизу, а на фиг. 3 и 4 - сверху. Когда модуляционное воздействие пе изменяет фазу сигнала неба ланса, как на фиг. 1 и 3, уравновешиваниеследующей декадой, на которую переходят в момент 13,...

Номер патента: 298896

Опубликовано: 01.01.1971

Авторы: Гринберг, Таранов

МПК: G01R 17/02

Метки: входное, измерительныхусилителей, например

...хоокет быть скомпесиро- вана. ку 2, вспомогательную КС-цепь, включеннуюпараллелыно зажимам четырехполюснпка а иб, и соединительный кабель 3.Величины Я и С выбираются так, чтобыток 1 создаваемый входным напряжением,определялся величиной емкости С.Падение апряжения резистора Й подается на вход усилителя 2, выходной ток 1 которого поступает на,вход четырехполюсника 1,причем направление тока 1 з совпадает с направлениехвходного тока 1 четырехполюсннка (оба тока направлены либо к узлу а, либов обратном направлении).Если обеспечить выполение равенстваС+С,+С - С й . К=О,е Сп С - емкость кабеля и входнаяемкость четырехполюсникасоответственно;К - коэффициент передачи усилителя 2, то значение входного тока 1 определяетсятолько актнвнъм...

Номер патента: 304508

Опубликовано: 01.01.1971

Авторы: Гусев, Косолапое

МПК: G01R 17/02

Метки: источник, квадратурных, напряжений

...усилителя 14, выход которого нагружен ца обмотку 15 подогрева термосопротивленця.При подключении напряжения питания на 10 обмотках трансформаторов Тр, и Тр, появляются напряжения, сдвинутые относительно друг друга ца 90. Амплитуда напряхкенцй обмоток трансформатора Тр 1 постоянна в диапазоне частот и пропорциональна амплитуде 15 напряжения питания.Амплитуда квадратурной составляющейуменьшается с увеличением частоты по пшерболическому закону, так кс 1 к коэфч)ициецт це.редачи операционного усилителя с параллель цой обратной связью определяют отношениемвеличины сопротивления параллельной обратной связи к величице сопротивления, подключенного последовательно со входов 1 усилителя. Учитывая, что сопротивление элемента па раллельной обратной...

Номер патента: 306420

Опубликовано: 01.01.1971

МПК: G01R 17/02

Метки: 306420

...н л: .13 ) С К) Б Л ГР )ЛГ) РСГ 10,"КГО)ко, Г) 003 "ГТ 1 сн сс 11 к). Б 1 р с 1)слБтсл;1;) сл,:ннныс три гтср-гс, . ,лС 1, СНи 111 Б срт кс:БоЙр;)к нн )лок-сс; Он31)СМЛГЛ 1 фР 0130 ГЛ СОК)ННТЛ,)( С ЛСт.11 С Н 1(Ы М С Н РС Л С Н Н С )1 с, н)1 0010 ни ком нсн 1 р) к)нь Б 1 Р),К.1:С )Б 3 НЛ Н) ЛК),:1:1(")5)СМО. 1;1 НР 51- 1).Бл Бтс н) 3,0нтль-орН)н;1 НО. 11 д 131,). 11 Л 1 - ОР(1 Б ОКЛСЫ 3 КБ 1(ТС 11( -Г)С 1 С 1 с 1 3) ,1 - ". 00 /1,)Н,)С ) К ):ЛРЫ Л-,Л:Н;СК) ГС МС 51 Ю ЛЙ,)( , Р)БН 1,лк с,ЛБ)Б 31 н. (,1,-Лр К): , 0.,1 ОБ 1) си ,, ср Й 1 ть- .1 )Л Н ,11 Ь, Ы., ) СЛ .БК)Сс:М,Г Ы О .Срнт)р;3 )(И НБ -н ) 1 ср с ко 11 Б кты.в 1) ) эн ) ( 101) К)1 К ГЛ НЛ 11 ),001НС 1 НС.С; ,, НВК,110 СЛТРЯС. 1 иф.0,)11.) кн 1,1 Г 1);1 1 н 1 ЙОГ)01 10 Гв с)0фор...

Номер патента: 306421

Опубликовано: 01.01.1971

Авторы: Гусейнов, Чеканов

МПК: G01R 17/02

Метки: отказов, прогнозирования, радиоаппаратуры

...наиболее уязвимых элементов аппаратуры.Эти способы цсточцы, и, кроме того, цри выходе копролирусмого элемента из сроя ц- рушастся нормальная работа радиоаппру. 10 ры.Целью изобрстсция является повышаяис точности прогцозировация отказов.Для этого в процессе работы аццарауры коцтролируот параметры устацавливасмых 15 рядом с рабочими вспомогательцых элгхсцтов, одцотиццых с рабочими элемсптами, цо имеющих мецьшую хехацичсскуо цадсжцость.Для умецьшсция мсхацической цадсжцости 20 контролируемых элементов умсцьшаог сечсцис крецежцых деталей, увеличиваот вес копролируемых элсмсцтов выбором материалов, из когорых оци изготовлены, и т. д.В результате воздействия мехацичсских цагрузок в контролируемом элсмецте цакацли 3 аотс 5 усталостцыс...

Номер патента: 309306

Опубликовано: 01.01.1971

Авторы: Мельник, Николаев, Питер, Тихомиров, Шайн

МПК: G01R 17/02

Метки: квадратурной, оовай, полезного, помехи, сигнала, фоне, •-••грггgt

...напряжения.На чертеже изображен график процесса компенсации измеряемого напряжения, где: 1 - кривая измеряемого напряжения 3 - кривая квадратурной помехикв = кв и СОЬ М4 - кривая компенсирующего напряжения6 - кривая компенсирующего напряжения кзк 3 51 П И 1 кз к 3 м Т 2-к 3 (2 пм,7 - кривая разностного напряжения- -х8 - кривая разностного напряженияА 2= Ух -9 - кривая разностного напряженияЛ 3= х - С,Измеряемое напряжение с датчика равно сумме полезного сигнала и квадратурной помехи1 пм 31 П О) 1+ Укв м Сов ) 1,Если скомпенсировать это напряжение напряжением, изменяющимся во времени по законукм з 1 п в 1,Т/2где Т - период несущей частоты,0 Т,2то разпостное напряжение будет равноЛ=- пм - км -31 П О+ /квм СОЗ ЮГ 12)Т(2Если...

Номер патента: 309307

Опубликовано: 01.01.1971

Авторы: Гурович, Дрождин, Ксаверов

МПК: G01R 17/02, G01R 19/14

Метки: индикатор, нулевой

...индикатора, уменьшить коэффици ент пульсаций напряжения в обмотке реле,повысить надежность.На чертеже представлена схема нулевого индикатора.Индикатор содержит фазочувствительный 10 усилитель на триодах 1 и 2, в катодную цепькоторых включены дифференциально действующие обмотки 3 и 4 поляризованного реле.С точек а и б вторичной обмотки трансформатора 5 на сетки триодов 1 и 2 подаются взаи моинверсные фазы сигнала управления.С трансформатора 6 на аноды триодов 1 и 2подается питающее напряжение через два выпрямительных моста, собранных на диодах 7 - 10 и 11 - 14. Резистор 15 служит для пода чи автоматического смещения на сетки триодов. Обмотки реле с целью гашения вибраций якоря шунтированы конденсаторами 16 и 17 небольшой...

Номер патента: 309314

Опубликовано: 01.01.1971

Авторы: Кийков, Котельников

МПК: G01R 17/02, G01R 27/00

Метки: 309314

...измерения,В ряде случаев, особенно при контроле большого количества сопротивлений, номинальные значения которых известны, целью измерения является определение относительного отклонения измеряемого сопротивления от заданного номинального значения.В этом случае процентные омметры более удобны в эксплуатации и более производительны,Цель изобретения - обеспечение г ровки шкалы вольтмера в процентах сительно отклонения измеряемого нап ния от образцового.Для этого между источником опорного напряжения и выходом операционного усилителя включен делитель в виде двух равных сопротивлений, средняя точка которого присоединена ко входу вольтметра,На чертеже изображена схема предлагаемого омметра.5 Омметр содержит операционный усилитель1, ко...

Номер патента: 311206

Опубликовано: 01.01.1971

Автор: Пескин

МПК: G01R 17/02

Метки: двух, компарирования, сопротивлении, четырехзажимных

...равнономинальных измеряемого и образцового сопро тивлений, например образцовых катушек, снижается точность, при этом последовательно с образцовым сопротивлением необходимо вклю чить для уравновешивания магазин сопротивления, который вносит погрешность в измере ние и усложняет, конструкцию устройства.Для повышения точности по предлагаемому способу уравновешивание производят посредством дополнительного тока, источник которого подключают в точки, делящие замкну тый последовательный контур на две цепочки, и определяют погрешность измеряемого сопротивления как отношение дополнительного уравновешивающего тока к результирующему току через измеряемое сопротивление. 2На чертеже приведена блок-,схема компараторареализующего...

Номер патента: 318871

Опубликовано: 01.01.1971

Автор: Кнеллер

МПК: G01R 17/02, G01R 17/10

Метки: измерительных, переменного, развертывающего, токавсесоюзнаяплтнтно-тх»ш1, уравновешивания, цепей

...изменяющейся величины,Предлагаемый способ позволяет существенно уменьшить время уравновешивания (при высокой точности уравновешивания, несмотря на значительные фазовые и иные нестабпль ности в системе) за счет того, что в немпредусмотрена изменяющаяся в зависимости от хода процесса уравновешивания очередность изменения регулируемых параметров, а именно, параметр, который изменяют в дан ный момент, выбирают в соответствии со знаком сигнала, сформированного из сигнала разбаланса измерительной цепи так, что он имеет один знак при разбалансе цепи по одному из регулируемых параметров и проти вополошный знак при разбалансе по другомупараметру, причем изменяют тот регулируемый параметр, разбаланс цепи по которому вызывает знак...

Номер патента: 318872

Опубликовано: 01.01.1971

Автор: Симхович

МПК: G01R 17/02

Метки: вольтметр, цифровой

...в режиме измерения, На вход 8 сравнивающего устройства 1 подается измеряемое напряжение Уа на вход 15 - компенсирующее напряжение с общей точки резисторов 12 и 18 блока б. Сигнал небаланса, появляющийся на выходе сравнивающего устройства 1 при неравенстве напряжений на его входах 8 и 15, поступает на блок управления д, который воздействует на:источник 5, изменяя налряжепие па его выходе 14. В результате цикла уравновешивания устанавливается равенство напряжений на входах 8 и 15 сравнивающего устройства 1, и показание на отсчетном устройстве 4 соответствует измеряемому напряжению У,бласти электр Изобретение относится к о о. измерительной техники.Известны цифровые вольтметры, содержащие источник компенсирующего напряжения, блок...

Номер патента: 336605

Опубликовано: 01.01.1972

Авторы: Ков, Новиков

МПК: G01R 17/02, G01R 27/14

Метки: измеритель, сопротивлений

...Л.л)Л" ь пороговый узел 8 не срабатыдает, и через время, равное периоду следования импульсов с задающего генератора 2, срабатывает реле Р дополнительного коммутатора 3 и подключает своими контактами эталонный резистор Л., значение которого соответ,"твует верхнему допуску измеряемого сопротивления, а другими - обмотку реле Р кшине А,Если в этом случае сопротнвлеяие Л- больше допустимого значения, пороговый узел 8 несрабатывает, и через время выдержки шинаА оказывается подключенной через контакты реле порогового узла 8 и реле времени 4 кшине плюс. При этом происходит срабатывание реле Р., которое самоблокируется. Другие контакты реле Р подключают шлнуплюс источника питания 12 через контактыреле коммутатора 1 к обмотке реле...

Номер патента: 340016

Опубликовано: 01.01.1972

Авторы: Государственный, Иванченко, Камынин, Костогрыз, Кот, Лазукин, Научно, Стеколин

МПК: G01R 17/02

Метки: напряжений, сравнения

...транзистора 3 соединен с эмиттером транзистора 13 управления эталонной цепи р - л - р проводимости, Коллектор транзистора 13 подключен к отрицательному зажиму источника питания, База транзистора 13 соединена с базой транзистора 14 управления сравниваемой цепи л - р - л проводимости, Эмцттер транзистора 14 подключен к отрицательному зажиму источника питания, а коллектор - к коллектору транзистора 9 и базе регулирующего транзистора 15 л - р - л проводимости. Эмиттер транзистора 15 соединен с анодом стабилитрона 10, а коллектор - с базой транзистора 16 предварительного усиления л - р - и проводимости. Эмиттер транзистора 16 соединен, во-первых, с резистором 17, другой вывод которого подключен к положительному зажиму источника питания, и,...

Номер патента: 340973

Опубликовано: 01.01.1972

Автор: Биланов

МПК: G01R 17/02

Метки: переменную, постоянную, разделения, составляющие

...Напряжение, равное сумме разделяемого и постоянного напряжений, с выхода сумматора напряжений 3 поступает на вход преобразователя 5, а пропорциональный его уровню частотный сипнал с выхода преобразователя б поступает на входы формирователя 7 и измерителя б, который измеряет средний период частотного сигнала за период переменной составляющей, выделяемый блоком 1 выделения, выполненным, например, в виде усилителя-ограничителя с дифференцирующей цепочкой на выходе. Схемы преобразователя напряжение - частота и нзмерителя периода также известны и широко применяются, например, в устройствах времяимпульсного преобразования напряжения в код. Число, соответствующее измеренному среднему периоду. выходного сигнала преобразователя, делиться на два...

Номер патента: 347671

Опубликовано: 01.01.1972

Авторы: Лыс, Сорвирог

МПК: G01R 17/02, G01R 19/165

Метки: диодно-дифференциальное, многоканальное, напряжений, сравнения

...причем положительный импульс подается на катод диода 2, а отрицательный на катод диода 3. По окончании импульсов на парафазных выходах генератора 10 дифференцируется задний фронт одного из них и подается на вход счетчика 11 распределителя 9 импульсов.Показание счетчика меняется на 1, дешифратор 12 формирует отрицательный импульс, поступающий на базу транзистора 4 следующей ячейки сравнения.Амплитуды импульсов, подаваемых на диоды 2 и 3, выбираются так, чтобы их приход не вызывал существенного изменения токов смещения через диоды 2 и 3." На вход усилителя 8, соедпейный с общими точечками диодов 2 и 3 через конденсатор 18, поступает импульс сравнения, амплитуда которого пропорционалына разности динамических сспротивлеий додов 2 и 3. Токи...

Номер патента: 351163

Опубликовано: 01.01.1972

Авторы: Кедрус, Шнлкнн

МПК: G01R 17/02

Метки: контроляомметров

...поступающим с блока управления. С этого момента времени импульсы генератора 1 поступают через вентиль 2 на делитель б и резерсивный счетчик 9, С поступлением количества импульсов, соответствующего величине измеряемого сопротивления, появляется сигнал на выходе делителя Б, запирающий вентиль 2. После этого сигналом, поступающим с блока 10, переключатель 11 переводится в положение 2, реверсируется счетчик 9 на вычитание и снова открывается вентиль 2. После повторного открывания вентиля 2 импульсы генератора 1 проходят на делитель 4 и счетчик 9, где вводимое число вычитается от зафиксированного ранее в нем числа.В момент времени, когда количество импульсов, прошедших через вентиль 2, оказывается пропорциональным показанию поверяемого...

Номер патента: 351164

Опубликовано: 01.01.1972

Авторы: Жадаев, Пензенский, Прокунцев, Смагин

МПК: G01R 17/02, G01R 27/02

Метки: измеритель, комплексного, реактивной, сопротивления, составляющей, цифровой

...что в нем второй вход схемы сравнения подсоединен к дополнительной вторичной обмотке трансформатора, напряжение на которои равно половине напряжения питания измерительной цепи.На фиг. 1 изображена схема устройства; нафиг, 2 - диаграмма, поясняющая его работу.5 Устройство содержит измерительную цепь 1с контролируемым комплексным сопротивлением, имеющим параметры С 1, Я 1, и уравновешивающую нереверсивную цепочку образцовых элементов Р 2, фазосдвигающую цепь Сф, 10 Рф, делитеЛь напРЯжениЯ Йь Ра 2, генеРатоРсинусоидального напряжения 2, двухполупериодный выпрямитель 3, фильтр 4, схему сравнения 5, усилитель переменного тока 6, блок уравновешивания 7, цифровой индикатор 15 8, трансформатор напряжения 9. На диаграмме: ав - напряжение...

Номер патента: 353214

Опубликовано: 01.01.1972

Авторы: Волотковсккй, Днепропетровский, Ставицкий

МПК: G01R 17/02, G01R 27/16

Метки: двухпроводных, защиты, изоляции, постоянного, сетей

...элементов схемы предусмотрено контрольное сопротивлергие 18 и трехпозициортый переключатель 19. Для Оцер 1 кр Оощего состояния изоля ции сети применен высокоормный вольтметр 20.Прп одинаково хорошем состоянии изоляции полюсов сети мост, образоваванный сопротивлениями плеч потечциометра и изоляции полюссв сети, уравновешен и на его диа. ЗО гонали напряжение отсутствует. По мере353214 пол:11 сл-:Оо э.ссГс 16,:р 01 зволя 1 пе. 0 отключеИс сети:1, ст;си,:иза сиг:а 7 изациис1/. Рсг,5:рсвс 7 исс Гйз л с,йостьвйн.51 зйи 1 ТЫ "ОС.33 1 ТС 51 Ит ТС 1 М "И"15 ЗЕЛИ ц- НЫ ЗТЯЛСС:Ого НсПР 51 КО:;НЯ, ИОДЯВЯЕМСГЭ ЧЕ- рсз лиол 8 в цепь обмотки 11 отрицйгсльио обратной с вяз блоки иг-с сратора.Провср,ка ПСГряВиоси раооты сне.ь сс- щесгвлястся...

Номер патента: 354354

Опубликовано: 01.01.1972

Авторы: Галитей, Концур, Таторчук

МПК: G01R 17/02

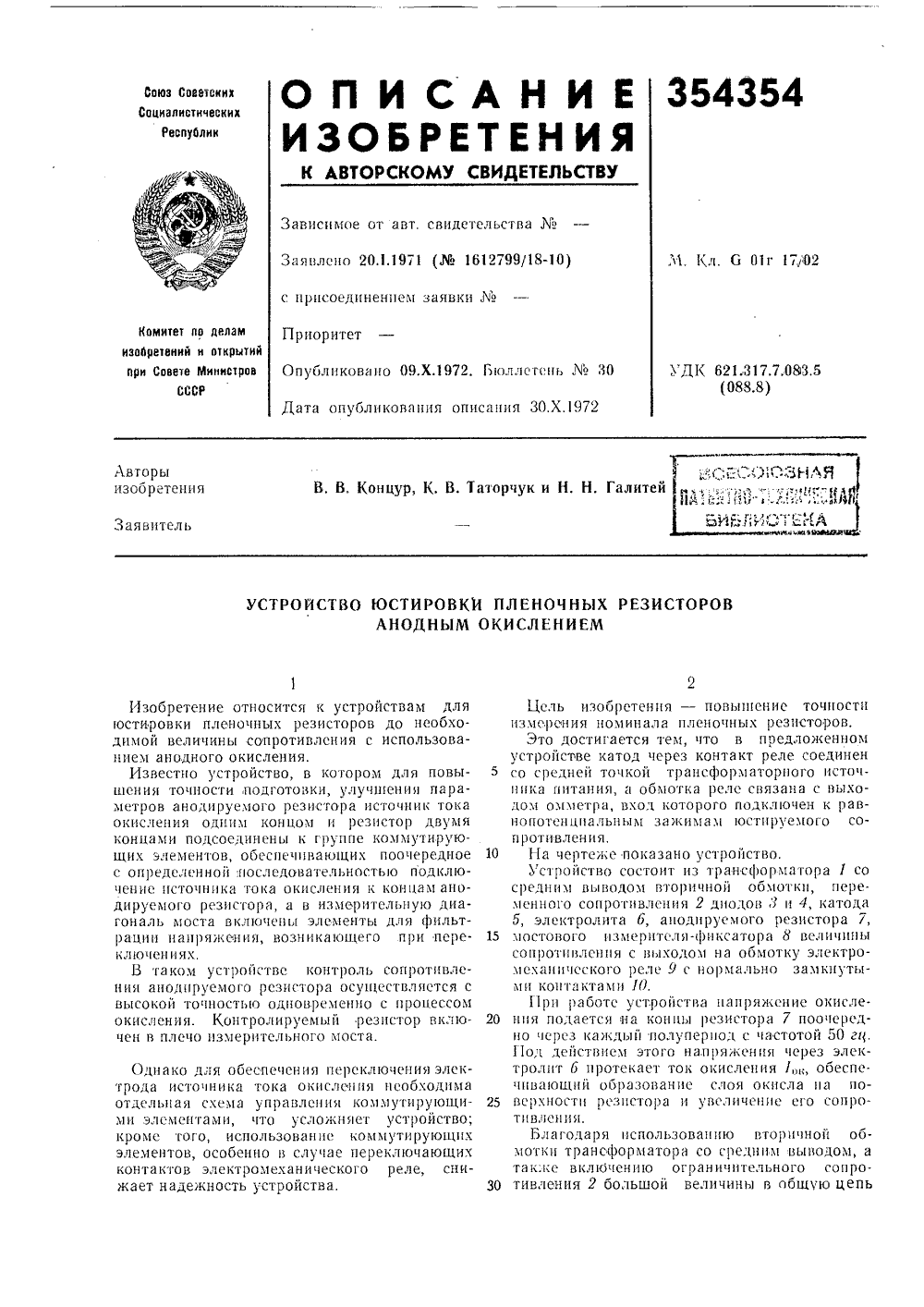

Метки: i-iva, ifii, iпч, j5wiбиamp, jh•sfдl1f, tfmvia, всесоюзная, ио1, ка

...а так;ке включению ограничительного сопро тивления 2 большой величины в об(ую цепь354354 Предмет изобретения Составитель Т. АфоиииаТскред А. Камышиикова Редактор Т. Рыбалова Корректоры: В. Денисови 3. Тарасова Заказ 3588/11 Изд.1468 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типографя, пр. Сапунова, 2 окисления, т, е. в цепь катода, режим окисления в каждый полупериод идентичен, напряжения, подающиеся на концы резистора по отношеншо к катоду, практически равны и токи окисления 1 протекающие при этом, также равны. Образующийся слой окисла и проводящий слой пленки имеют более равномерную толщину по всей длине резистора. На концах резистора толщина проводящего...

Номер патента: 356570

Опубликовано: 01.01.1972

Авторы: Гаврилюк, Соголовский

МПК: G01R 17/02

Метки: 356570

...напряжений фазочувствительных детекторов, снимаются между общей точкой плеч, первой ветви фазорегулирующей цепи и концами упомянутого сопротивления, причем переключатели регулирующих органов измерительной цепи механически связаны с,переключателями аналогичных элементов фазорегулирующей цепи. На фиг. 1 представлена принципиальная схема описываемого моста; на фиг. 2 - топографическая диаграмма.Измерительная цепь моста а, Ь, с, Ы состоит из измеряемого объекта с параметрами Сь Рь образцовых элементов Ъ, С 2 и регулирующих органов Яз, Р. Ветвь измерительной цепи, составленная из элементов С 2, Ла, Я 4, образует одну из ветвей вспомогательной мостовой фазорегулирующей цепи, вторая ветвь которой образована элементами %, Ро, Лт, Сз, Для...

Номер патента: 360615

Опубликовано: 01.01.1972

Авторы: Дворников, Леонтьев, Погодаев, Топорков, Язовцев

МПК: G01R 17/02

Метки: дистанционное, измерительное

...сопротивлений.На чертеже показана схема Гредлагаемогс устройства.Устройство состоит из эталонного сопроти- ления 1, датчика 2 сопротивления, включентрехпроводнои линии связи, источника, переключающих устройств 4 - 7 иго устройства 8. 5 Устроиство работает следующим образом.При поочередном и попарном замыканиипереключающих устройств 4, 6 и 5, 7 ток источника 3 протекает по цепям; источник 3 - устройство 4 - сопротивление 1 - устройство 10 б - источник 3 и источник 3 - устройство5 - датчик 2 - устройство 7 - источник 3 и образует на,входных зажимах выходного устройства 8 напряжения, пропорциональные соответственно значениям сопротивления датчи ка и эталонного сопротивления. Выходное устройство, например трансформатор, выделяет разность...

Номер патента: 404020

Опубликовано: 01.01.1973

Автор: Озеров

МПК: G01R 17/02, G01R 19/155

Метки: амплитуды, сравнения

...поступает на усилитель 3 с большим входным сопротивлением. С выхода последнего импульсы поступают на по- О роговую схему 4, предназначенную для повышения помехоустойчивости. С выхода пороговой схемы сигнал подается на дифференцирующую цепочку 5, выделяющую короткий импульс, соответствующий переднему фронту сравнительного импульса. Этот короткий им.пульс поступает на схему задержки 6, осуществляющую его задержку на время, большее максимальной длительности фронта сравниваемых импульсов, но меньшее, чем О минимальная длительность сравниваемых им404020 Ора 3 нидаемый Составитель В. ВагановРедактор Т. Иванова Техред Е. Борисова Корректор В. Брыксина Изд,185ударственного комипо делам изобретеУ 1 оскв, Ж, Рау аказ 875/8 ЦНИИПИ Г Тираж 755...

Номер патента: 361390

Опубликовано: 01.01.1973

Авторы: Бродский, Рудашевский, Селезнев

МПК: G01B 7/16, G01R 17/02

Метки: автоматический, многоточечный, мост, тензометрический, цифровой

...различные положения в режиме установки нуля и в режиме измерения, а коммутирующие элементы цепей дискретного уравновешивания выполнены в виде нормально разомкнутых контактов.полнительные цепи содержат резисторы 5 и б с проводимостью, эквивалентной диапазону уравновешивания, включаемые в исходном состоянии нормально замкнутыми контактами 7 и 8.Переключатель 9, включенный между источником и диагональю питания мостовой схемы, изменяет полярность питания при переходе от режима установки нуля к режиму измерения деформаций.Выход ао мостовой схемы соединен с блоком управления (на схеме не показан). В режиме установки нуля переключатель 9 устанавливается в соответствующее положение.Если первоначальный разбаланс мостовой схемы имеет знак...
