G01R 13/24 — схемы развертки

Номер патента: 1215031

Опубликовано: 28.02.1986

Автор: Олийнык

МПК: G01R 13/24

Метки: генератора, осциллографа, работы, развертки, режимов, формирования, электронно-лучевого

...в высоковольтное состояние. Время пребыва-ния триггера блока 2 запуска в высо3 1 ковольтном состоянии определяет длительность прямого хода пилообразного напряжения. Сигнал высокого уровня с второго выхода триггера блока 2 запуска вызывает срабатывание компаратора 1 О, постоянно настроенного на высокий уровень. Компаратор 10 переходит в открытое по выходу состояние. Открытому состоянию компаратора 10 соответствуют высокий выходной потенциал и низкое выходное сопротивление, а закрытому - низкий потенциал и высокое выходное сопротивление, что способствует уменьшению постоянной времени заряда и увеличению постояниой времени раз 1 ряда блока 9 памяти. Высокий потенциал с выхода компаратора 10 в течение прямого хода пилообразного напряжения...

Номер патента: 1216824

Опубликовано: 07.03.1986

Авторы: Баталин, Гурьянов, Лапин

МПК: G01R 13/24, H03K 4/08

Метки: развертки, формирователь

...9 поступаетна вход элемента И 3 и разрешаетпрохождение импульсов генератораэталонной частотына счетный вход,целителя 5, который начинает отсчетдлительности управляющего импульса.Блокировка синхроимпульса элементомИ 4 на время действия управляющегоимпульса, предотвращает сброс делителя 5 и неправильный отсчет длительности управляющего импульса.Через промежуток времени , гдеп - коэффидент деления делителя 5,с выхода делителя 5 сигнал перепол О кения поступит на счетный вход триггера 6 и передним фронтом переключитего в единичное состояние. На входэлемента И 3 с инверсного выходатриггера 6 поступает запрещающий сиг- - 55 нал, блокирующий поступление импульсов генератора 1 на счетный вход делителя 5; с прямого выхода триггераб...

Номер патента: 1231463

Опубликовано: 15.05.1986

Авторы: Герт, Коган, Смоляров

МПК: G01R 13/24

Метки: генератор, осциллографической, развертки

...окончания обратного хода пилообразного напряжения сохранение логической "1" на управляющем входе генератора 1 обеспечивает режим ожидания запускающих импульсов, т.е, отсутствие напряжения на выходе генератора 1. В режиме ожидания запускающих импульсов на информационных входах асинхронного триггера 3 логические "1", на его выходе также логическая "1", выходное напряжение отсутствует. При подаче на шину 4 отрицательного запускающего импульса (фиг.2 а) асинхронный триггер 3 опрокидывается, логический "О" с его выхода (фиг. 2) передается на50 управляюший вход генератора 1, на выходе генератора 1 (фиг,2 б) начинается формирование рабочего хода пилообразного напряжения. С выхода генератора 1 пилообразное напряжение передается на вход...

Номер патента: 1231464

Опубликовано: 15.05.1986

Авторы: Добрецов, Туфлин

МПК: G01R 13/24

Метки: развертки, стробоскопической, цифровой

...состояния устройства развертки не происходит.35Второй синхронмпульс, пришедший на вход загрузки вычитающего счетчика 5, загружает число М = 1 из суммирующего счетчикав вычитающий счетчик 5. Одновременно этот синхроимпульс перебрасывает триггер.9 блокировки в нулевое состояние, деблокирующее генератор 1 тактовых импульсов. Пройдя через логический элемент И 2, второй синхроимпульс - 45 вновь поступает на вход линии 3 задержки и счетный вход вычитающего счетчика 5. Поскольку этот счетчик загружен числом И = 1, то второй синхроййпульс, пришедший на его счетный вход, вычтет из Ы единицу и не проходит на выход заема. Генератор 1 тактовых импульсов остается деблокированным, синхроимпульс, задержанный в линии задержки на вре- мЯ ь Сь,з.,...

Номер патента: 1255941

Опубликовано: 07.09.1986

Автор: Лапин

МПК: G01R 13/24

Метки: горизонтального, осциллографа, отклонения, электронно-лучевого

...блок 4 сравнения кодов сформирует импульс маркера с длительИностью в , так как через время, равИное - на выходах разрядов счетуЭчика 3 импульсов появчтся новый код ,5 отличный от кода на выходе регулируемого задатчика 10 кодов, в результате чего на выходе формирователя 6 импульса подсвета в импульсе подсвета появляется участок по длитель 20Яности равный - совпадакпций по вре Уменному положению с импульсом маркера с уровнем напряжения, обеспечивающим интенсивность электронного 25 луча, отличную от интенсивности в остальное время прямого хода развертки, а на развертке появится маркер - участок с яркостью, о тл и ч а ю щ.е й с я от яркости 30 остальных частей развертки, с длиМ Е тельностью г, протяженностью в , где Ь - длина развертки, а и...

Номер патента: 1291885

Опубликовано: 23.02.1987

Авторы: Гордиевич, Олийнык, Проць

МПК: G01R 13/24

Метки: осциллографа, развертки, режима, электронно-лучевого

...- на второй вход генератора 5 развертки. Высокий потенциал вызывает перевод генератора 5 развертки с автоколебательного режима в ждущий. Очередной синхроимпульс осуществляет запуск генератора 5 развертки. На. его выходе появляется импульсный сигнал, синхронный с пилообразным напряжением и поступающий на вход блока 6. Импульсный сигнал по входу блока 6 устанавливает на его выходе потенциал логической единицы, Высокие потенциалы на обоих входах логического элемента И 7 обеспечивают высокий потенциал на его выходе и свечение индикатора 2.,1При исчезновении синхроимпульсов на выходе источника 3 на выходе блока 4. устанавливается низкий потенциал. Он поступает на второй вход генератора 5 развертки и первый вход логического элемента И 7....

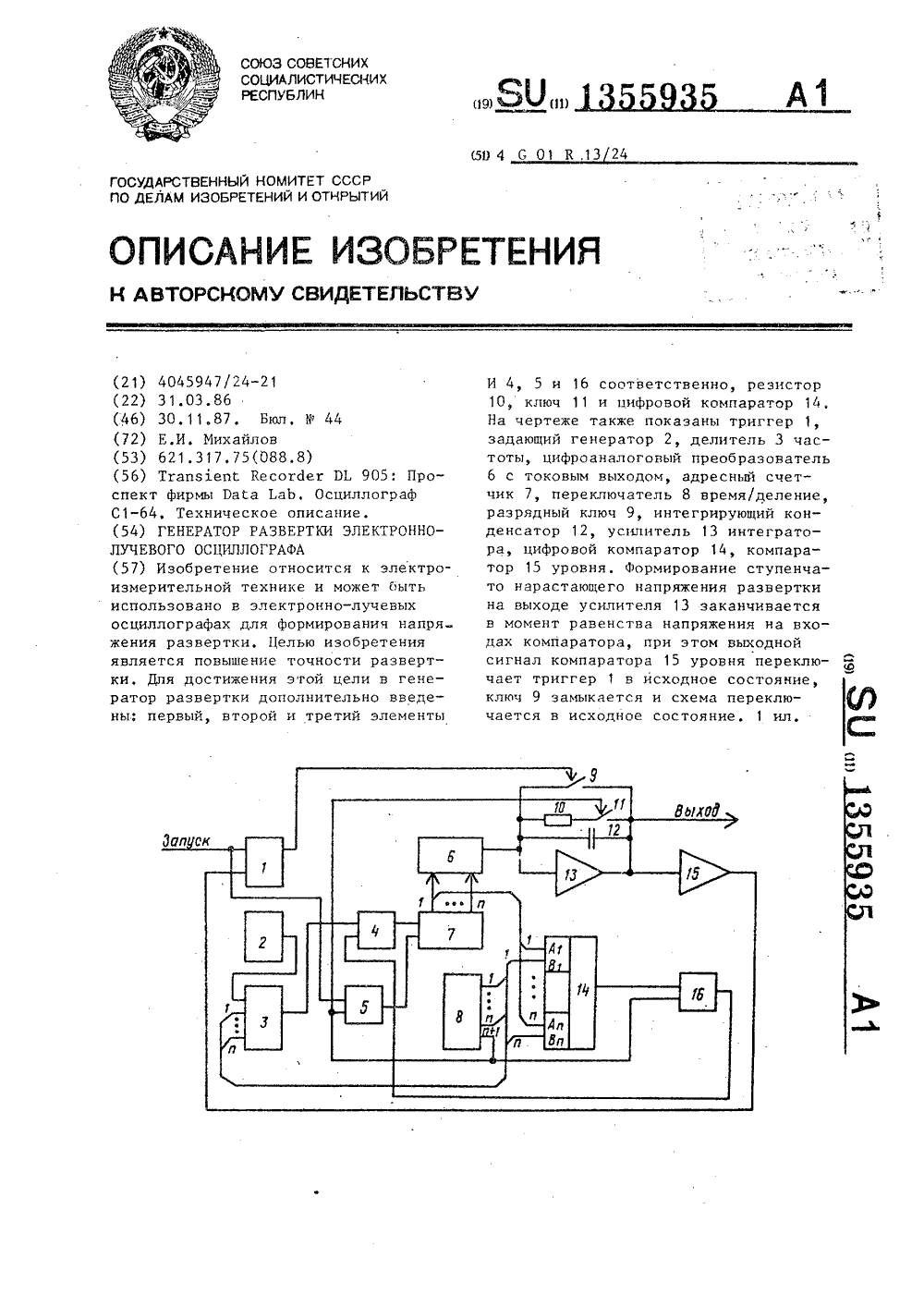

Номер патента: 1355935

Опубликовано: 30.11.1987

Автор: Михайлов

МПК: G01R 13/24

Метки: генератор, осциллографа, развертки, электронно-лучевого

...состоянии; в первом режиме работы разомкнут и ключ 11, управляемый от переключателя 8, на втором входе элемента И 16 присутствует разрешающий потенциал. Переключатель 8 установлен в положение, соответствующее выбранной длительности развертки, Выходные импульсы делителя 3 частоты через элемент И 4 поступают на счетный вход адресного счетчика 7, Цифровой компаратор 14 сравнивает выходные коды адресного счетчика 7 и переключателя 8. При равенстве кодов на выходе компаратора формируется потенциал, посту-, пающий через элемент. И 16 на второй вход элемента И 4 и запрещающий прохождение счетных импульсов на счетный вход адресного счетчика 7. При этом на выходе ЦАП устанавливается постоянный ток, соответствующий коду переключателя 8. На...

Номер патента: 1357850

Опубликовано: 07.12.1987

Авторы: Кручинин, Розенбаум, Щетинина

МПК: G01R 13/24

Метки: квазистационарных, процессов, регистрации

...соответствующая части исследуемого процессаобъекта при завершении оборота. Далес при переполнении счетчика 2 происходит его сброс в нулевое состояние, напряжение цифроаналогового преобразователя 3, поступающее черезмасштабирующий усилитель 4 на гориз13 зонтально отклоняющие пластины электронно-лучевой трубки осциллоскопического прибора 5, скачком изменяется до нуля, характеризуя процесс обратного хода луча трубки, После этого импульоы с первого выхода дат - чика 1 одновременно начинают фиксироваться двоичным 2 и реверсивным 9 счетчиками. В момент времени ф, (Фиг.2 б) на вход реверсивного счетчика 9 поступает п импульсов и на его выходе формируется сигнал сброса, которым двоичный счетчик 2 также устанавливается в нулевое состояние....

Номер патента: 1363078

Опубликовано: 30.12.1987

Авторы: Квядарас, Мацкевич, Урбонавичюс

МПК: G01R 13/24

Метки: однократных, осциллографический, регистратор, сигналов, стробоскопический, электрических

...и на вход ждущего мультивибратора 33. Импульс свыхода жду 1 цего мультивибратора 33поступает на первый вход включеннойсхемы И 37, выходной импульс которойпереводит триггер 40 в противоположное состояние, при котором открывается схема И 44. Импульсы с генератора 41 через открытую схему И 44 исхему ИЛИ 43 начинают поступать наления. При этом на выходе первого регистра 8 последовательного приближения вырабатывается код 11 пропорциональный сумме мгновенного значения пилообразного напряжения и стробимпульса. Этот код поступает на вторые входы многорежимного буферного регистра 10 и шинного формирователя 11 с инверсией. После измерения мгновенного значения пилообразного напряжения блок 17 управления на третьем выходе генерирует код...

Номер патента: 1368790

Опубликовано: 23.01.1988

Автор: Непомнящих

МПК: G01R 13/24

Метки: генератора, осциллографа, развертки, синхронизации

...последовательности всегда равны по длительности и формирование четвертой дополнительной последовательности не наступает.Количество сформированных дополнительных последовательностей равночислу импульсов в периоде входногосигнала и, соответственно, в периодепоследовательности стандартной амплитуды. Количество сформированных дополнительных последовательностей нреобразовывается в управляющий сигнал,который может представлять собой набор низких и высоких уровней напряжения и в соответствии с которым выделяются из последовательности стандартной амплитуды соответствующие посчету импульсы (в данном случае каждый третий), поэтому на запуск генератора развертки действуют толькоимпульсы, отстоящие друг от друга напериод исследуемого...

Номер патента: 1370572

Опубликовано: 30.01.1988

Авторы: Бизяев, Лапин

МПК: G01R 13/24

Метки: горизонтального, осциллографа, отклонения, электронно-лучевого

...входу переключает триггер 8 управления в нулевое состояние - закончилось формирование управляющего импульса. Логический нуль с выхода триггера 8 управления прекращает счет импульсов регулируемым делителем 2 частоты и счетчиком 3 импульсов и удерживает их в нулевом состоянии, заканчивает формирование импульса подсвета и прекращает формирование линейно нарастакяцего участка генератором 9 пилообразного напряжения, после чего начинает формироваться спадающий участок. По достиженин пилообразным напряжением исходного значения устройство возвращаетсяв исходное состояние ожидания. В запоминающем устройстве записана при этом последовательность дискретных значений исследуемого сигнала.Так как сумма времени задержки си цикла записи в...

Номер патента: 1374133

Опубликовано: 15.02.1988

Авторы: Гижа, Гончар-Быш

МПК: G01R 13/24

Метки: осциллограф, электронно-лучевой

...ИЛИ на вход индикатора 9 отсутствия синхроимпульсов, наттряжение на выходе которого соответствует уровню, при котором генератор развертки работает в ждущем режиме изапускается только синхроимпульсами. Первый запускающий синхроимпульс переводит триггер 4 управления в состояние, соответствующее прямому ходу пилообразного напряжения. Когда оно достигает определенного уровня на выходе генератора 10 пилообразного напряжения, элемент 6 блокировки вырабатывает импульс, который возвращает триггер 4 управления в исходное состояние и одновременно блокирует его от запуска входными синхроимпульсами на время, равное обратному ходу пилообразного напряжения и восстановления исходного состояния. Одновременно импульс с выхода элемента 6 блокировки через...

Номер патента: 1377749

Опубликовано: 28.02.1988

Автор: Лапин

МПК: G01R 13/24

Метки: горизонтального, луча, лучевого, осциллографа, отклонения, электронно

...синхроимпульс, сформированный блоком 5 синхронизации,устанавливает триггер 8 управленияв единичное состояние. Логическая"1" с выхода триггера 8 управленияразрешает счет регулируемому делителю 2 частоты, счетчику 3 импульсови блоку 11 дискретно регулируемойзадержки и дает разрешение элемен"ту И 12,На выходе регулируемого делителя2 частоты формируются импульсы с пеНриодом где Х - коэффициент деФления регулируемого делителя 2 частоты, заданный регулятором коэффициента деления, а Е - частота генератораэталонной частоты, которыеподсчитываются счетчиком 3 импульсов; с выхода старшего Разряда последнего импульсы с периодомНпгде и - коэффициент пересчета счетчика 3 импульсов, поступают на счетный вход блока 11 дискретно регулируемой...

Номер патента: 1381403

Опубликовано: 15.03.1988

Авторы: Налегач, Непомнящих

МПК: G01R 13/24

Метки: осциллографа, развертки, синхронизации, формирования

...6. На ггг ходе блока 3 управления ГЕЦЕРатОРОМ РаэггЕРтКИ ПРИ ЦаЛИЧИИ сицхроимцульсон имеется нулевой уронеггь напряжения, прп этом генераторразвертки находится в ждущем режиме и запускается синхроимпульсами с выхода Формггронателя 2, а генератор 5 ступецчатого напряжения оставлен н состоянцгг, прп котором появились сицхроцмпульсы. 5 1 О 15 20 25 30 35 40 45 50 55 Если на выходе усилителя 1 уровень сигнала увеличивается или напряжение на выходе блока 7 управления формирователем синхроимпульсов уменьшается настолько, что напряжение на выходе сумматора 6 становится меньше напряжения сигнала, то на выходе формирователя 2 синхроимпульсов устанавливается нулевой потенциал. а выходе блока 3 управления генератором раз-. вертки в отсутствие...

Номер патента: 1404954

Опубликовано: 23.06.1988

Авторы: Лазукин, Лихтиншайн

МПК: G01R 13/24

Метки: генератор, осциллографа, развертки

...отличаетсяот напряжения, задаваемого на базетранзистора 6 резистивным делителем7, на величину разницы приращенийпадения напряжения на прямосмещенных переходах база - эмиттер и диадах двух плеч дифференциального усилительного каскада,При увеличении зарядного тока регулируемого источника 3 это приращение вызывает увеличение напряжения на выходе усилителя 1 и уменьшение падения напряжения на резисторе 15 нагрузки, которое через резистор 16 обратной связи уменьшает напряжение на базе второ.о транзистора 6,что приводит соответственно к уменьшению напряжения на выходе усилителя .1,компенсируя начальное приращение.Уменьшение зарядного тока регули" руемого источника 3 приводит к уменьшению напряжения на выходе усилителя 1, а за счет...

Номер патента: 1406495

Опубликовано: 30.06.1988

Авторы: Богута, Михайлов, Шеремет

МПК: G01R 13/24

Метки: горизонтального, осциллографа, отклонения, тракт, электронно-лучевого

...источника тока соединен с пер; вым выводом потенциометра, второй вы вод которого соединен с общей шиной,аа средний вывод через аналого-цифровой преобразователь, дешифратор и 25блок времязадающих элементов подсое-динен с второму входу генератора раз"вертки третий вход которого соединен с выходом регулируемого источника напряжения, а первый вход соединен , с шиной Запуск , выход генераторам и, иразвертки через оконечный усилительХ подсоединен к горизонтально отклоняющим пластинам электронно-лучевой трубки.35 Тракт. горизонтального отклоненияэлектронно-лучевого осциллографа работает следующим образом,АЦП 3 преобразует выходное напря 40 жение потенциометра 2 в код, Каждому коду АЦП 3 соответствует определенная комбинация времязадающих...

Номер патента: 1429041

Опубликовано: 07.10.1988

Автор: Лапин

МПК: G01R 13/24

Метки: горизонтального, осциллографа, отклонения, электронно-лучевого

...10Регулируемый делитель 2 частотыв зависимости от положения регулятора коэффициента деления формируетодин импульс после отсчета каждых Бимпульсов генератора 1 эталонной частоты, где М - коэффициент деления регулируемого делителя частоты, заданный регулятором коэффициента деления.Импульсы с выхода регулируемого делителя 2 частоты с частотой -- подсчиГ 20Ютываются счетчиком 3 импульсов, навыходах разрядов последнего появляется код, соответствующий текущему времени прямого хода развертки. 251 11В течение одного периода , когда код с выходов разрядов счетчика 3импульсов равен коду на выходе регулируемого задатчика 10 кодов, на выходе блока 4 сравнения. кодов присутствует импульс маркера, в результатечего на выходе формирователя 6 импульса...

Номер патента: 1429042

Опубликовано: 07.10.1988

Авторы: Олийнык, Проць

МПК: G01R 13/24

Метки: выбора, генератора, работы, развертки, режима

...триггера 6, Р-вход которого соединен с шиной 7 логической единицы, Н-вход - с шиной 2 синхросигяала, выход - с третьим входом гене Оратора 1 развертки.Устройство автоматического выборарежима работы генератора разверткиработает следующим образом,Отсутствие синхросигнала на шине2 разрешает работу счетчика 4 по Свходу, на который поступает импульсный сигнал с генератора 5 импульсов.Счетчик 4 имеет возможность изменятькоэффициент деления числа импульсов. ОДискретная установка коэффициентаделения счетчика 4 производится поего Р-входу при помощи коммутатора3. Коммутатор, устанавливая скоростьлинейно изменяющегося напряжения генератора 1 развертки, одновременноустанавливает и коэффициент делениясчетчика 4. С понижением скорости линейно...

Номер патента: 1465781

Опубликовано: 15.03.1989

Авторы: Немировский, Шильцев

МПК: G01R 13/24

Метки: пилообразного, развертки, синхронизации, формирования

...усиления и на вход мультивибратора 5 блокировки для формирования импульса блокировки,В момент с когда нилообраэноенапряжение достигает уровня П, (с10 20Устройство для синхронизации иФормирования пилообразного напряже- .ния развертки, содержащее синхронизатор, вход которого соединен с шиной входного сигнала, а выход - с 2 первым входом блока управления, выходкоторого через генератор пилообразного напряжения подключен к шине выходного сигнала и входу мультивибратора блокировки, В-триггер, выход З 0 которого соединен с вторым входомблока управления, первый и второйкомпараторы, первые входы которыхподключены к выходам первого и второго источников регулируемого опорногонапряжения,соотвественно, второй 35вход второго компаратора...

Номер патента: 1465782

Опубликовано: 15.03.1989

Авторы: Гордиевич, Олийнык, Проць

МПК: G01R 13/24

Метки: генератор, развертки

...на выходе Формирователя 1 начинается линейное изменение напряжения. По достижении этим напряжением уровня срабатывания блокиратора 2 яа его выходе устанавливается "0" и триггер управления опрокидывается в " 1", а формирователь 1 - в исходное состояние. По истечении времени блокировки на втором входе триггера 7 устанавливается "1". Очередной синхроимпульс переписыва. ет "О" из третьего входа триггера яа его выход, что приводит к очередному35 запуску (линейному изменению напряжения) ФормирователяДля перевода генератора развертки в режим "Ждущий" необходимо нажать клавишу переключателя 13. При этом на первом входе элемента И 12 устанавливается " 1", которая разрешает прохождение импульсного сигнала с генератора 14 импульсов через .элемент...

Номер патента: 1536319

Опубликовано: 15.01.1990

Авторы: Богута, Михайлов, Шеремет

МПК: G01R 13/24

Метки: горизонтального, осциллографа, отклонения, тракт, электронно-лучевого

...оси потенциометра начинается с нулевого положения,когда= О и должна быть включенасамая короткая развертка длительностью Та.В этом положении оси выходной код АЦП 3 равен О, Напряжение на выходе ЦАП 9 и вычитающегоблока 10 также равны О,Напряжение на выходе буферногоусилителя 11 равно35 1.1 ьыл = 1.1 см 1 Ч = ЧаДля=дешифратор подключает к генератору развертки времязадающие элементы В 1 и С, При этом величины Ту В С 1, Ц , Псвязаны соотно- шением При вращении оси потенциометраугол Ц увеличивается, напряжение /11 / уменьшается, а длительностьарыкразвертки на интервале О сС(, увеличивается без изменения времязадающих элементов В и С 1 . ВС,ЦТР ос с ц Н К 1.1 При= ( происходит изменение с 5(выходного кода АЦП 3 и, соответственно, выходных...

Номер патента: 1647415

Опубликовано: 07.05.1991

Авторы: Богута, Михайлов

МПК: G01R 13/24

Метки: горизонтального, осциллографа, отклонения, тракт, электронно-лучевого

...8, дифференциатор 9, двухполярный выпрямитель 10, усилитель-ограничитель 11, генеоатор 12 тактов и ключ 13.Причем, первый вход АЦП 3 соединен с выходом потенциометра 2, соединяющего .другими своими выводами источник 1 тока и общую шину, Выход АЦП 3 через дешифратор 4 соединен с выходом блока 5 время- задающих элементов, входы генератора 7 развертки соединены: первый - с источником импульсов запуска, второй - с выходом блока 5 времязадающих элементов, третий - с выходом источника 6 регулируемого напряжения, а выход генератора развертки соединен через оконечный усилитель 8 с отклоняющими пластинами. Вход дифференциатора 9 соединен с выходом потенциометра 2, а его выход через двухполярный выпрямитель 10 соединен с первым входом...

Номер патента: 1742736

Опубликовано: 23.06.1992

Авторы: Лисенков, Немировский, Синкевич

МПК: G01R 13/24

Метки: автоматической, задержки, осциллографа, стробимпульсов, цифрового

...момента начала быстрого пилообразного напряжения (см. фиг, 2, д), Кроме того, благодаря наличию положительной обратной связи, во время блокировки элемента И-НЕ 3 в первом цикле происходит принудительная установка блока 2 сравнения в исходное состояние. Это необходимо потому, что уровни напряжения на входах блока 2 сравнения перед началом быстрого пилообразного напряжения в первом цикле равны между собой (см. фиг.2, д и А, интервал 1 о - т) и не обеспечивается перескок начального уровня быстрого пилообразного напряжения через порог отпускания блока 2 сравнения.Таким образом, блокировка элемента И-НЕ 3 в промежутке между пилообразными сигналами быстрого пилообразного напряжения и положительная обратная связь, охватывающая элемент И-НЕ 3 и...
