G01N 3/54 — при высоких или низких температурах

Номер патента: 593112

Опубликовано: 15.02.1978

Авторы: Лох, Мякишев, Немцов, Плясов, Фомин

МПК: G01N 3/54

Метки: склерометр

...жестновлеп индентор 2. Положение штокадентора 2 в пространстве фиксируетсяляющими 3. Нагружающее устройство0 теже не показано) взаимодействуетком 1 пндентора 2 посредством пустановленного стержня 4 и динамоской пружины 5. 15 Глубина внедрения нндентора 2 ограничивается салазками 6, шарнирно установленнымина штоке 1,Для измерения усилия царапания склерометр снабжен динамометрической пружиной 7,20 взаимодействующей со штоком 1 и датчиком 8перемещений для регистрации усилий царапания. Для регистрации усилия, развиваемогонагружающим устройством, служит датчик 9.Склерометр работает следующим образом.25 Склерометр устанавливается а механизме,обеспечивающем относительное перемещениесклерометра и исследуемого материала. Затем посредством...

Номер патента: 645058

Опубликовано: 30.01.1979

Авторы: Дорфман, Зуев, Иванова, Цу-Юн

МПК: G01N 3/30, G01N 3/54

Метки: изгибе, резин, температуры, ударном, хрупкости

...образцы 4, сложенные в виде петель. Внутрь образцов в месте изгиба помещаются вкладыши 5 в виде штифтов.10 Вкладыши 5 имеют длинпрорези в кассете, и упираюцами в выступы 2.Для закрепления образцов в кассете служит зажимная планка 6 с винтами 7. Удар15 по образцу производят ударником 8. Устройство также содержит криокамеру (непоказана).Устройство работает следующим образом,Концы вдвое сложенных образцов 4, пропущенные через прорези 3 кассеты 1, закрепляют во вспомогательном приспособлении (не показано) и растягивают до нужной величины, после чего зажимают в кассете 1 прижимной планкой 6 с винтами 7,25 При этом вкладыши 5 удерживают образцы4 в растянутом состоянии. Температуру вкриокамере понижают до температуры, прикоторой образец...

Номер патента: 746247

Опубликовано: 05.07.1980

Авторы: Замилацкий, Змиевский, Королев, Смирнов, Черкасов

МПК: G01N 3/54

Метки: металлов, нагретом, состоянии, твердости

...в виде клинового механизма с втулкой 21 и пружиной 22Для увеличения числа отпечатковв устройстве предусмотрены механизм 23 вращения образца 9 и механизм 24 смещения индентора 3 относительно оси рабочего стола 5.Устройство работает следующимобразом.1Образцы 9 загружают в кассету 10,герметизируют камеру 1 и "пРоизводят откачку воздуха. После достижения необходимой степени разрежения диски 11 и 12 поворачивают так,чтобы один из образцов 9 из кассеты10 опустился в фигурную прорезь диска 12 на диск 11.Одновременно, с помощью приспособления 20 опускают один стержень 19заподлицо с поверхностью рабочегостола 5. При дальнейшем вращениидисков 11 и 12 образец 9 плавносходит с нижнего диска 11 вдоль выступа 13 диска 12 и направляющей...

Номер патента: 800814

Опубликовано: 30.01.1981

Авторы: Замилацкий, Змиевский, Смирнов, Черкасов

МПК: G01N 3/54

Метки: высокихтемпературах, микро-твердости

...а с крышкойстакана 12 связана штанга 9, предназначенная для перемещения его вдоль осииндентора 4, и один конец упругого элемента 10, а другой конец его соединенс площадкой 8 и установлен с возможностью регулирования по высоте гайки 13,для перемещения индентора 4 имеетсяпривод 14.Устройство работает следующим образом,Испытуемый материал 3 укладываютна столе 2, герметизируют вакуумнуюкамеру 4 и производят откачку воздуха.После получения необходимой степениразрежения производят нагрев камеры дорабочей температуры и выдержку при ней.Включают привод 14 перемещения индентора 4, движение от которого передается через штангу 9 на упругий элемент10 и на стакан 12, который опускаетсявниз. В момент касания плиты 7 о поверхность испытуемого материала...

Номер патента: 813193

Опубликовано: 15.03.1981

Авторы: Бологов, Рущиц

МПК: G01N 3/54

Метки: повышенных, прочностиметаллов, темпера, турах

...представлена установка для определения горячей твердости металлов; на фиг.2 тарировочный график зависимости НВ = У ( Е ); на фиг.3 - тарировочный график зависимости бь, 60 = Е (Н 8) (например для стали 12 Х 1 МФ при температурах испытаний 530-570 оС),Испытываемую деталь 1 помещают на подвижном столике 2 в нагревательную печь 3, в верхнюю. часть которой пропущен шток 4 .с индентором. Установка снабжена оптической системой 5 для ориентировки индентора и прове 813193дения измерений отпечатка, а также нагружающим устройством б.1Способ осуществляется следующим образом.Устанавливают деталь 1 на столик 2 и нагревают детали до заданной емпературы, после чего внедряют инде тор в исследуемый локальный объем металла в течение некоторого...

Номер патента: 834451

Опубликовано: 30.05.1981

Авторы: Богданов, Калинейко, Красовский, Метелкин, Сидорович, Тамаркин

МПК: G01N 3/54

Метки: однород-ности, полимеров, смеси, степени

...определения степени однородности смеси полимеров.Поставленная цель достигается тем, чтоопределяют величину эластичности по отскоку при температуре стеклования компоненты, имеющей меньшую температуру стеклования смеси, сравнивают ее с эталонной и позначению этой величины судят о качествесмешения полимеров, а о степени однородности смеси судят по отсутствию отклонений834451 Составитель В. Гусева Редактор Е. ДичинскаяТехред А. Бойкас Корректор Г. Назарова Заказ 4000/63 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 11 З 035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4в значениях эластичности по отскоку испытываемых образцов.Сущность способа...

Номер патента: 842474

Опубликовано: 30.06.1981

Автор: Коробов

МПК: G01N 3/54

Метки: микротвердометр

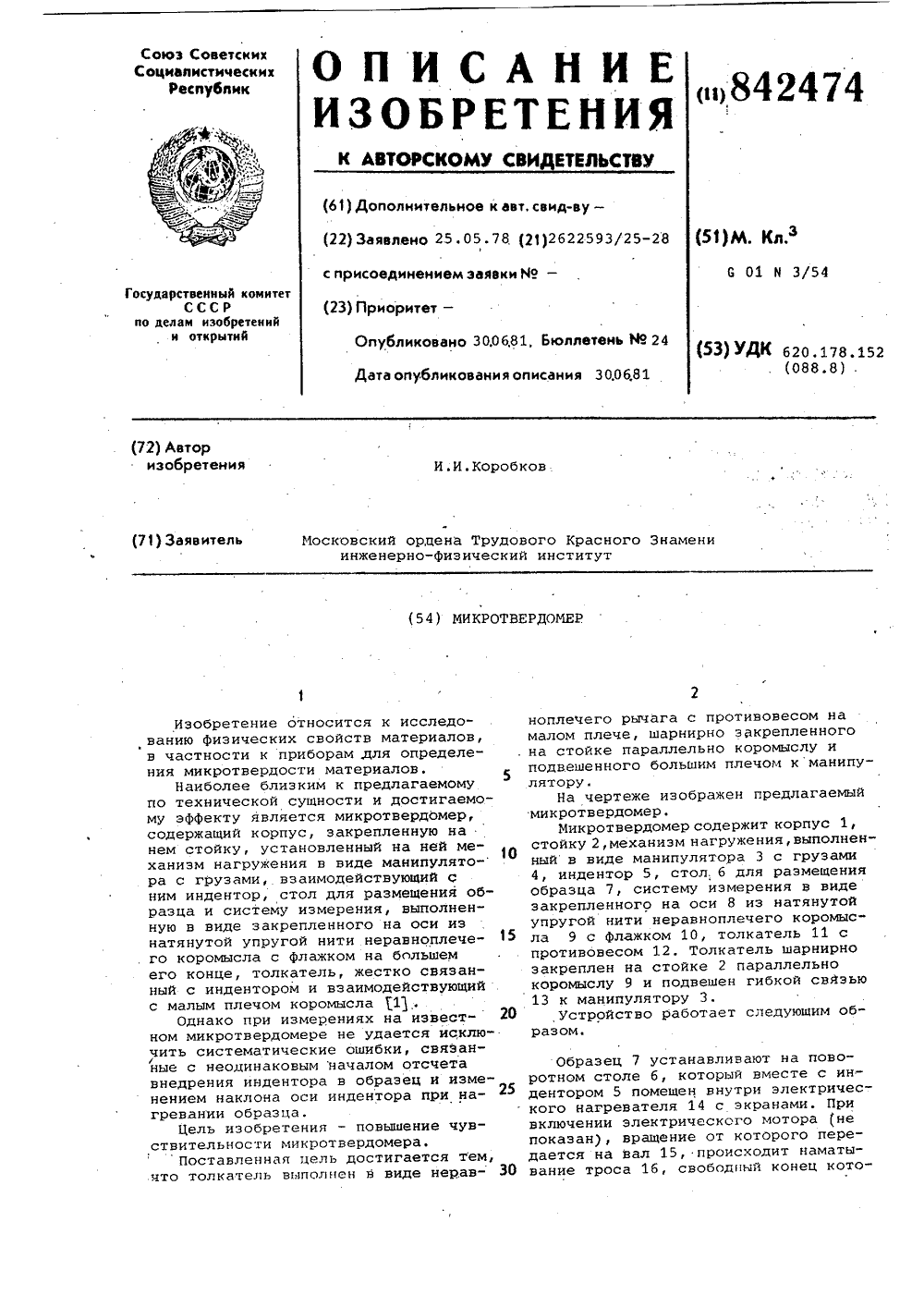

...выполнен в виде нерав ноплечего рычамалом плече, шна стойке параподвешенного б У лятору.На чертеже изображен предлагаемый микротвердомер.Микротвердомерсодержит корпус 1, стойку 2,механизм нагружения,выполненный в виде манипулятора 3 с грузами 4, индентор 5, стол. 6 для размещения образца 7, систему измерения в виде закрепленного на оси 8 из натянутой упругой нити неравноплечего коромысла 9 с флажком 10, толкатель 11 с противовесом 12. Толкатель шарнирно закреплен на стойке 2 параллельно коромыслу 9 и подвешен гибкой связью 13 к манипулятору 3.ройство работает следующим об842474 НИИПИ Заказ 5054/43 Тираж 907 Подписное Филиал ППП "Патент", г. Ужгород, ул, Проектна рого соединен с рукояткой арретира17, и при его вращении манипулятор...

Номер патента: 851178

Опубликовано: 30.07.1981

Автор: Евсюков

МПК: G01N 1/28, G01N 3/54

Метки: линейного, образец, расширенияпроволоки, температурногокоэффициента

...температурный коэффициент линейного расширения готовой проволоки диаметром 0,1 и 0,6 мм из стали 29 НК и сравнивают с образцом, изготовленным из литой пробы.Отрезки проволоки одинаковой длины собирают в виде цилиндра, после чего плотно вставляют в обоймы, изготовленные из этой же марки стали или другой стали, температурный коэффициент которой отличается не более чем на 10-15. Целесообразно выполнять образец при отношении его длины 15 к диаметру не более 8 и расстоянии между обоймами не более двух диаметров цилиндра образца. После сборки производят шлифовку торцов образца с целью получения требуемой чистоты 2 О поверхности и перпендикулярности.. Перед работой образец помещают в кварцевый дилатометрический держатель (не показан). На...

Номер патента: 868460

Опубликовано: 30.09.1981

Авторы: Паперский, Стойков, Уфимцев, Чернов, Яновский

МПК: G01N 3/54

Метки: регистрации, термомеханических, характеристик

...рычагами 9 и10, взаимодействующими на датчики11 перемещения и индикаторные часы 12.Верхний поворотный рычаг 9 расположен в пазу верхнего штока 3. Нанижнем штоке 4 установлена термокамера 13,Работа устройства происходит следующим образом.Образец 8 устанавливается и закрепляется в захватах 6. Для снятиямеханических характеристик при положительных и отрицательных температурах образец нагружается путем осевого перемещения штока 3, при этом регистрация параметров осуществляетсявоздействием верхнего стержня 7 наверхний поворотный рычаг 9, контактирующий с датчиком 11 перемещенияи индикаторными часами 12, Для снятия температурных характеристик образец 8 нагружается или охлаждаетсятермокамерой 13, при этом регистрация параметров...

Номер патента: 917055

Опубликовано: 30.03.1982

Авторы: Егоренков, Жуковский

МПК: G01N 3/54

Метки: зависимости, образца, твердости, температуры

...линии градиента температур, установленной п аллельно основной пластине с возможностью их взаимного перемещения в направлении изотермических линий.фНа фиг.1 представлено устройство, общий вид, сечение; на фиг.2 - то.же, вид сверху.Устройство содержит основную терлоградиентную пластину 1 для размещения образца 2, источник 3 тепла и приемник 4 тепла, закрепленные на пластине 1 в направлении линии градиента температур, индентор 5, предназначенный для взаимодействия с образцом 2, дополнительную термоградиентную пластину 6 с отверстиями для индентора 5, расположенными в направлеиии ливии градиента температур, установленную параллельно основной термоградиентной пластине 1 с возможностью взаимного перемещения этих пластин относительно...

Номер патента: 920441

Опубликовано: 15.04.1982

Авторы: Внуков, Козерадский, Ларин, Лунев, Потапов, Правиков, Снегирев, Уманский

МПК: G01N 1/28, G01N 3/54

Метки: координатной, образцов, объемной, сеткой

...сетки, появляющегося после заливки расплавленного металла вследствие теплового удлинения проволоки. Из-за неравномерного охлаждения металла5 9204 по всему объему кристаллизатора, проволочки координатной сетки удлиняют" ся на различную величину, соответствующую температуре нагрева данного объема металла. Поэтому устранить 5 появляющееся искажение координатной сетки можно только путем индивидуаль. ного нагружения каждой проволочной пары. Растягиваясь, пружины нагружают проволоку координатной сетки, не 1 в давая ей изгибаться во время заливки металла. Натяжение проволоки регулируется при помощи гаек. Трубчатое ко" лено 7 предназначено для заливки ме" талла во внутреннюю полость кристал лизатора сифонным способом. На одном конце...

Номер патента: 968693

Опубликовано: 23.10.1982

Авторы: Баранов, Ваколюк, Годин, Самоварщиков

МПК: G01N 3/54

Метки: высоких, твердости, температурах

...с индентором датчики нагружения и глубины внедрения, о т л и ч а ю ш е е с я тем, что, с целью повышения точности, оно снабжено термостатом, датчики выполнены в виде взаимно перпендикулярных труб и тензорезисторов, закрепленных на их внешней поверхности, внутренние полости труб соединены последовательно через термостат, один конец одной из труб закреплен на инденторе, а другой ее конец. связан с системой нагружения. 3 96869 труб закреплен на Инденторе, а другой ее конец связан с системой нагружения.На чертеже представлена схема устройства.Устройство содержит вакуумную камеру 1, в которой размвпены система 2 нагружения, индентор 3, жестко соединенный с вертикальной трубой 4, имеющей в нижней части кольцевую проточку 5, которая образует...

Номер патента: 1013819

Опубликовано: 23.04.1983

Авторы: Баранов, Волков, Годин

МПК: G01N 3/54

Метки: высоких, твердости, температурах

...измерения твердости в вакууме или потоке инертного газа, систему 2нагружения, жестко соединенный с водоохлаждающим штоком 3 индентор 4,выполненный из монокристалла стабилизированной двуокиси циркония,имеющий несколько (например, два)параллельных оси индентора каналов 5 и б, заполненных металлоокисными равномолярными смесями (например из М-К 0 и Ге-Ге 0), располо 10 женные в каналах электроды 7 и 8сравнения и соединенные с потенциометрическими выводами 9 и 10, находящимися под дном каналов 5 и б,газовые электроды 11 и 12, выпол 15 ненные в виде пористых металлических слоев, соединенные с потенциометрическими выводами 13 и 14, узлы 15 и 16 регистрации глубинывнедрения и нагружения индентора,соответственно, тензодатчики 17 и...

Номер патента: 1071945

Опубликовано: 07.02.1984

Авторы: Евстюхин, Капралов, Кульбах, Фурсов

МПК: G01N 3/54

Метки: микротвердомер

...формы и соосный нагревателю и держателю радиатор 13.Недостатком этого микротвердоме ра является то, что на исследуемой поверхности. образца образуется налет, наличие которого вносит погрешность в результаты измерения, так как изменяются физико-механические характеристики поверхност. ного слоя.Дель изобретения - повышение. достоверности результатов измерений;Эта цель достигается тем, что в микротвердомере, содержащем вакуумную камеру, раэмеценный в ней дер. жатель, предназ"наченный для установки в нем образца, охватывающий держатель нагреватель и соосный держателю радиатор, держатель и нагреватель выполнены коническими, а плоскость радиатора, обращенная к держателю, установлена между плоскостью держателя и нормалью к поверхности...

Номер патента: 1108347

Опубликовано: 15.08.1984

Авторы: Ивашов, Илюхин, Никитин

МПК: G01N 3/30, G01N 3/54, G01N 33/12 ...

Метки: низких, прибор, разрушения, температурах, ударного

...возможности проведения процесса разрушения при свободном ударе.Поставленная цель достигается тем, что в приборе для ударного разруше ния материалов при низких температурах, преимущественно замороженного мясо-костного сырья, содержащем охлаждаемую термоизолированную камеру с размещенным в ней держателем испытуемого образца и,шток с бойком, оснащенный разгонным механизмом, заключенным в корпусе, держатель образца представляет собой гибкий элемент, свободно подвешенный в камере, 55 при этом ударная поверхность бойка выполнена плоской, внутренние стенки камеры снабжены слоем эластич -347 2ного материала, а корпус разгонного механизма имеет прорези для выхода воздуха.На Фиг, 1 изображен прибор, общий вид; на фиг. 2 - узел 1 на...

Номер патента: 1116353

Опубликовано: 30.09.1984

Авторы: Баранов, Волков, Годин

МПК: G01N 3/54

Метки: индентор, повышенных, твердости, температурах

...измерений в результате изменения поверхностного сопротивления индентора при появлении налета на нем в результате испарения исследуемого материала при повышенной температуре.Цель изобретения " повышение точности измерений.Цель достигается тем, что в индеиторе для измерения твердости материа" лов при повышенных температурах, в котором параллельно его оси выполнены глухие отверстия, заполненные ме- .ф1 таллооксидными равномолярными смесями, на поверхность индентора, обращенную к образцу, нанесены соосио отверстиям пористые металлические . слои, с которыми и с металлооксидиы ми равномолярными смесями соединены потенциометрические выводы, вьшолие" но дополнительное глухое отверстие 53 на дно которого нанесен пористый металлический слой, на...

Номер патента: 1142772

Опубликовано: 28.02.1985

Авторы: Иванов, Климашина

МПК: G01N 3/54

Метки: зависимости, твердости, температурной, электропроводных

...отпечатка 2.. Недостатками способа является наличие разрыва во времени между нагревом образца и внедрением в него нндентора, что приводит к снижению точности испытания структурно-нестабильных материалов и производительности.35Цель изобретения -повышение точности испытаний структурно-нестабильных материалов и повышение производительности.40 Кроме того, нагрев образца ииндентора осуществляют локально прямым пропусканием электрического токачерез контакт индентора с образцом,Способ осуществляют следующимобразом.Испытуемый образец из структурно-нестабильного электропроводногоматериала помещают на электроизолированный металлический стол твердо мера. К твердосплавному инденторуи образцу подводится ток от понижающего трансформатора. При...

Номер патента: 1196729

Опубликовано: 07.12.1985

Авторы: Кузнецов, Пименов, Рощупкин

МПК: G01N 3/54

Метки: гидроабразивный, износ, испытания

...верхнего объема увели- ч.Составитель В.Горюноведактор Р.Цицика ТехредЖ,Кастеленич Коррект Об Заказ 7557/4 Тираж 896 НИИПИ Государственно по делам изобретени 13035, Москва, Ж,Подписноекомитета СССРи открытийаушская наб., д. 4 илиал ППП "Патент", г. Ужгоро оектная Изобретение относится к областииспытания материалов на износ, вчастности на гидроабраэивный износ.Целью изобретения являетсяисключение влияния. статического давления на скорость выдавливаниясмеси.На фиг. 1 представлена схемаустановки 1 на фиг2 - общий видустановки сверху,Установка для испытания материалов на гидроабразивный износ содержит основание 1, на котором жесткозакреплена рабочая камера 2 с дерщателем 3 образца 4, кроме того,установлены герметичные емкости5 и 6,...

Номер патента: 1249388

Опубликовано: 07.08.1986

Авторы: Горицкий, Шнейдеров

МПК: G01N 3/30, G01N 3/54

Метки: стали, температуры, хрупкости

...1 ук 1, ( ос гав,)якц Ие л руктуры хрупкого3,м . К 1 О 1 с Гоп), и кс) ссствс х с ря кгерис ик сгрктры хрнкоК излом;1 этого об. Рс)З 1 Я ЗМС)511 ОТ с 1;)М.)Ы фс)СОТ)К МСККРИС- таЛЛИт)ГОГО И тРЯНСКРЦСтЯЛЛИТ)ЦЯ О Рс)ЗРУЦЕ- н и 51 и и 0 и и мс т Я 1 а в,и ц а к)х а ) я к т с р разрушения - хекзср( нный или мсжсубзсреннь)Й. Пр)1 этом исход)п из условия: если размер фасстки мсжкристаллитного :)язрушеция цс цревышяст размер фасетки хруцко 0 око,а, то рсаг 1 изустс 51 мсжсу- зсрсннос разрушение, в ином случае - межзерецное.Температуру Т хруцкостц стали эксг 15 уатировавшегося изделия вычисляют по форчмлс:эТ= Т.+ сТ.+ К,(Г - 1 э),глс,л, Т.= - 18,4+. 4 С;К, - коэффицие)пы цроцорциоцальности, завиящие от вида межкристал,)итного разрушения, .==-...

Номер патента: 1278695

Опубликовано: 23.12.1986

Авторы: Аксенов, Дембовский, Козюхин, Седлович

МПК: G01N 25/16, G01N 3/54

Метки: автоматическое, дилатометрических, исследований

...8 и 13 микроперемещения индентора, весовая система 4 и корпус механотрона 9, а термопара 21 установлена на рабочем конце индентара. устройство работает следующимобразом,Перед началом испытаний образец17, закрепленный в держателе 16 устанавливают в термокамеру 14 ре- ЗО гулировка температуры в которойосуществляется программным регулятором 15. С помощью механизма 8 по" перечного микроперемещения подводят ийдентор к заранее выбранной точке З 5 на поверхности образца 17, Кнопкой30 включают следящую систему, С помощью гиревого механизма 5 осуществляют дозированный перекос весовой6826/40 Тираж 78 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Заказ...

Номер патента: 1312443

Опубликовано: 23.05.1987

Авторы: Борисенко, Кращенко, Оксаметная, Стаценко

МПК: G01N 3/54

Метки: повышенных, прибор, твердости, температурах

...работает следующим образом.Образец 7 с предварительно сделанной в его центре лункой глубиной, превышающей ожидаемую глубину внедрения индентора 12, крепится на рабочем столе 6 и вращением зубчатого колеса 17 каретка 3 перемещается так, что индентор 12 устанавливается в центре лунки. После нагрева образца 7 нагревателем 3 до заданной температуры и последующей определенной выдержки проводится нагружение индентора 12. Для этого подается напряжение на электромагнит 20, который притягивает вторую полумуфту 21, после чего включается мотор-редуктор 5, который приводит во вращение вал 9 со столом 6 и образцом 7 и через второе зубчатое колесо 10 передает вращение первому зубчатому колесу 1.7 с полумуфтой 18. После выхода электродвигателя.(не...

Номер патента: 1392445

Опубликовано: 30.04.1988

Авторы: Волобуев, Евстюхин, Кульбах

МПК: G01N 3/54

Метки: высокотемпературный, твердомер

...механизма 8 перемещения предметного столика под микроскоп 7, предварительно настроенный на точку внедре. ния индентора 4, перемещая образец 3 в двух взаимно перпендикулярных нап" равлениях при помощи узла 9 перемеще ния, выбирают микрообъект (зону) для исследований на поверхности образца, посредством механизма 8 перемещают образец под индентор 4, при помощи механизма 5 нагружения образца путемповорота индентора 4 вокруг его оси осуществляют нужную ориентацию индентора относительно осей образца, Затем образец 3 и индентор 4 при помощи уз 5 ла 6 нагрева нагревают до необходимой температуры и производят внедрение индентора 4 в образец 3 в выбранную точ. ку (зону) при необходимой ориентации индентора 4 относительно осей образца 3....

Номер патента: 1446534

Опубликовано: 23.12.1988

Авторы: Бологов, Корман, Пермитин

МПК: G01N 3/54

Метки: высоких, твердости, температурах

...7 бойки 5 опускаются вниз и наносят удар по ударникам 9. Ударники 9 передают действие удара бойков на эталонные образцы 13, шаровые инденторы 11 и на поверхность а барабана 50. В результате удара происходит внедрение шаровых инденторов 11 одновременно в тело эталонных образцов 13 и в тело изделия 50. После нанесения уда" ров нагружающими узлами 1 и 2 отключается нагревательное устройство и включается реверс электродвигателя 23, ведущий вал 24 получает вращательное движение в обратном направлении, Полу- муфта 25, проскальзывая в момент трогания относительно полумуфты 26, поворачивает свои контакты 30 и 31, которые замыкаются с контактами 32 и 33 на полумуфте 25, при этом цепь электропитания замыкается, Включаются катушки 4 электромагнитов...

Номер патента: 1462160

Опубликовано: 28.02.1989

Автор: Коробков

МПК: G01N 3/54

Метки: металлов, наклепа, поверхностных, слоев, сплавов, степени

...ОПРЕДЕЛЕНИЯ СТЕПЕНИ НАКЛЕПА ПОВЕРХНОСТНЫХ СЛОЕВ МЕТАЛЛОВИ СПЛАВОВ(57) Изобретение относится к измерениям механических свойств материалов, а именно к измерениям твердости поверхностных слоев. Целью изобретения является расширение номенклатуры исследуемых материалов засчет определения степени наклепа,вызванной растворением в поверхностныхслоях примесей внедрения. Нагреваютобразец, измеряют зависимость микротвердости его от температуры и потемпературе в точке излома этой зависимости судят о степени наклепа.1 ил. Я дят температуру первой точки изломаэтой зависимости, которая являетсятемпературой начала динамического деформационного старения материала(точка Т 1 кривая 1) и, сравнивая этозначение с температурой, аналогичнойточке испытания того...

Номер патента: 1545143

Опубликовано: 23.02.1990

Авторы: Драгунов, Караев, Попов, Преображенский, Сугирбеков, Шур

МПК: G01N 3/30, G01N 3/54

Метки: конструкционных, критической, металлических, температуры, хрупкости

...хрупкости определяют пначалу резкого уменьшения ударнойвязкости на температурной зависимости. Полученное таким способомзначение критической температурыхрупкости совпадает со Значением,получаемым с помощью известного сп154543 скачкообразного изменения значения КСЧ , т.е. для рассмотренного случая Т - -50 С. Формула изобретения Составитель О.Бульканов.Редактор Н,Лазаренко Техред Л,Олийнык Корректор Н,Ревская Заказ 488 Тираж 501 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Н(-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 соба, по которому длядостижения результата определяют процент вязкой составляющей в.изломе образца. При...

Номер патента: 1629818

Опубликовано: 23.02.1991

Авторы: Бабочкин, Внуков, Кириллова, Клауч, Ляпунов, Редин, Учаев

МПК: G01N 3/54

Метки: высокой, твердости, температуре

...покрытие определенного состава толщиной 0,510 мкм, нагревают до температуры 6 О 070 ОС вдавливают алмазный конус, например, на установке Роквелла путем приложения усилия 150 кг и определяют зависимость глубины лунки от величины сопротивления малым пластическим деформациям, по которой судят об искомом параметре на шкале индикатора установки.(54) СПОСОБ ОПРЕДЕЛЕНИЯ ТВЕРДОСТИ МАТЕРИАЛА ПРИ ВЫСОКОЙ ТЕМПЕРАТУРЕ(57) Изобретение относится к определению механических свойств материалов. а именно к определению твердости металлов в условиях зоны резания. Цель изобретения повышение надежности за счет увеличения долговечности индентора. На образец наносят износостойкое покрытие на основе нитридов металлов 1/71 групп толщиной О 51,0 мкм.При...

Номер патента: 1758503

Опубликовано: 30.08.1992

Авторы: Кращенко, Оксаметная

МПК: G01N 3/54

Метки: высокотемпературный, твердомер

..." г,ерпедикулярна Оси повадка 8, Упор 15 установлен с возмолнастыа езаимодеЙСГВРя с держгекай В, Рычаг 34 связан с 7 ЯГОЙГ 1 асредсгеам шака 10 и гибкого упру ого элемента 17, который поддерживается роликом 18, Ось паводка 8 и ось поворота держаеки 19 рас- ПОЛОЖЕНЫ В ПЛОСКОСТИ ИССЛЕДУЕМО ПОЕЕР), - ности образца 20,г"Р 1 стема на, ружения инд Р Оаа 5 саста- ИТ ИЗ деуХ ПЛОСКИХ Груэов 21,СМ ,.Р Г, ,.1 поде:-,шенных с дех старое Г".:пеосикь 2 и подобранных таким образа г,.трется в образец 20 (см, фиг,4). Далее каретка 5511 соприкасается с поводком 8 и совместно перемещаются шток 10 с кареткой 11, поводок 8, державка 9 с размещенными на ней грузами 21 и индентором 5, в результате чего на поверхность образца 20 наносится масс всей нагрухающей...
