G01N 3/10 — с помощью пневматических или гидравлических средств

Номер патента: 1029035

Опубликовано: 15.07.1983

Автор: Ушаков

МПК: G01N 3/10

Метки: испытания, пресс

...перемещение жесткой рамки 15 и связанных с ней плунжеров 13Плунжеры 13, сжимая рабочую жидкость, перемещают кольцевой поршень 14, который через опорные полукольца 27 воздействует на цилиндрическое кольцо 9 и сжимает жидкость в камере 32, в результате чего радиальная нагрузка на образец 31 повышается. На чертеже схематически изображен предлагаемый пресс, общий вид, разрез.Пресс для испытания материалов содержит контейнер 1 с центральным ступенчатым отверстием 2, в котором размещена система нагружения в виде захватов 3 образца, связанных с установленным на раме 4 силовоэбудителем, выполненным в виде поршня 5 с глухой центральной проточкой 6, в которой размещен плунжер 7. В отвер стии 2 установлен затвор 8, цилиндрическое кольцо 9,...

Номер патента: 1033911

Опубликовано: 07.08.1983

Авторы: Ильичев, Лебедев, Шевцов

МПК: G01N 3/10

Метки: анкера, винтового, несущей, оценки, способности

...несущей способности испытываемой сваи 11,Наиболее близким по технической сущности к предлагаемому является способопределения несущей способности винтового анкера, включающий зондированиеи последующий расчет несушей способности 23юНедостатками известных способовявляются их сложность и трудоемкость,а расчетный метод не обеспечивает достаточной достоверности и точности получаемых результатов, так как не учи 1 ывает разницы в характеристиках грунта, соответствующих его природномусостоянию и состоянию нарушения егоструктуры.Цель изобретения - повышение достоверности и точности определения.Поставленная пель достигается тем,что согласно способу оценки несущейспособности винтового анкера, включающему эондирэвание и последующий расчет...

Номер патента: 1033912

Опубликовано: 07.08.1983

Автор: Певзнер

МПК: G01N 3/10

Метки: испытаний, образцов

...для натурных условий постоянство отношения э / о.,12 2Кроме того, элемент задержки слива выполнен в виде установленного между мультипликатором и источником пульсирующего давления обратного клапана и емкости с пневморегулятором ее объема, связанной через краны, управляемые от источника пульсирующего давления, со сливом и мультипликатором.На чертеже представлена схема предлагаемой установки.Установка для испытаний образцов содержит силовую раму 1, установленную в ней камеру 2 высокого давления для образца 3 со штоком 4, силовой привод выполнешый в виде самотормозящейся клиновой пары, образованной корпусом камеры 2 и опирающимся на раму 1 клином 5, гидродомкрата 6, корпус 7 которого контактирует с клином 5, источ ника пульсирующего...

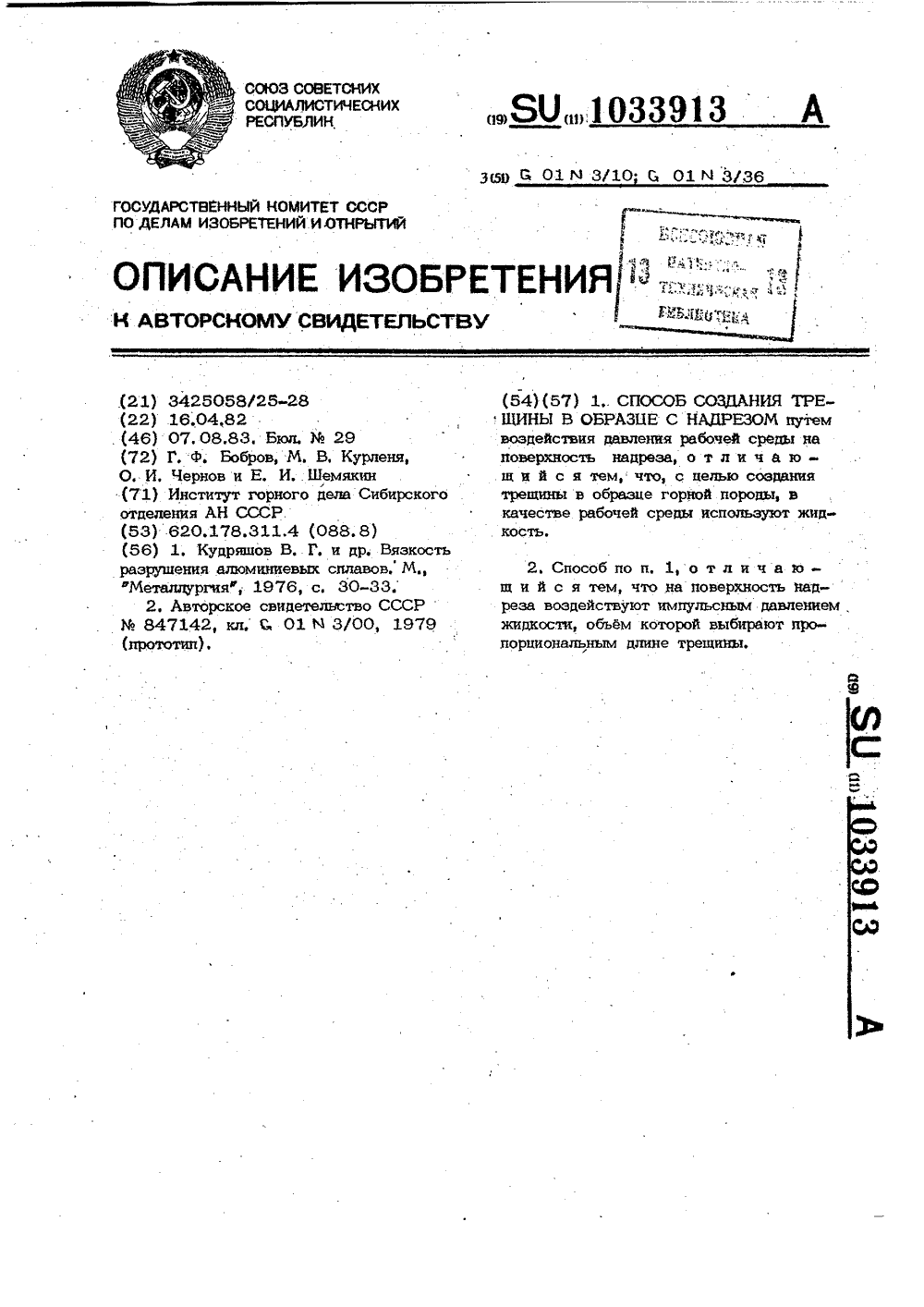

Номер патента: 1033913

Опубликовано: 07.08.1983

Авторы: Бобров, Курленя, Чернов, Шемякин

МПК: G01N 3/10

Метки: надрезом, образце, создания, трещины

...действующим на поверхностьнадреза).Известный способ позволяет ограничить необратимые деформации в объемеобразца за счет локализации напряженной области и создания условий нагружения в зоне надреза, близких к условию всестороннего сжатия 2 3,Недостатком известного способа является невозможность его испочьэованияпри создании трещин в образце горнойпороды, поскольку в трещинах, расположенных в глубине образца, невозможноустановить резиновую прокладку,Бель изобретения - создание трещиныв образце горной породы,Указанная цель достигается тем, чтосогласно способу создания трещины в;образце с надрезом путем воздействиярабочей среды на поверхность надреза в качестве рабочей среды используютжидкость.Кроме того, на поверхность...

Номер патента: 1037132

Опубликовано: 23.08.1983

Авторы: Степаненко, Феденко

МПК: G01N 3/10

Метки: испытания, оболочек, прочность, цилиндрических

...с образцом. Плунжер выполнен сплошным, а пуансонразмещен под плунжером и контактирует с ним 2).Недостатком устройства являетсянизкая точность, обусловленная значи"тельным влиянием величины гидростати-ЗОческого давления на величину осевогосжимающего усилия.Цель изобретения - повышение точности. 35 Указанная цель достигается тем, что в устройстве для испытания на прочность цилиндрических оболочек при комбинированном нагружении, со О держащем заполненную рабочей средой гидростатическую камеру, установленные в ней плунжер и пуансон для вза" имодействия с образцом, плунжер выполнен с центральным отверстием, а пуансон размещен в нвм и выполнен в виде ступенчатого цилиндра с радиальным уплотнением и выточкой на торце,диаметр которой...

Номер патента: 1040376

Опубликовано: 07.09.1983

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, прочность

...а такжеповышение точности за счет обеспеченияцентрирования образца.Указанная цель достигается тем, чтов устройстве для испытания материалов напрочность, содержащем цилщщрическийкорпус с осевым отверстием, захваты ,для образца, размещенные в корпусе, иисточник гидравлического давления, сообщенный с полостью корпуса в центральной его части, захваты свободно установлены в корпусе, а устройство снабжено связанным с захватами приспособлением Для создал крутящего момента образКроме того, приспособление для создания крутящего момента выполнено в вцде пропеллеров. 76 1На чертеже представлена схема предлагаемого устройства.й д иска ма риана прочность содержит цилющрический корпус 1 с осевым отверстием 2, свободноустановленные в...

Номер патента: 1043515

Опубликовано: 23.09.1983

Автор: Белостоцкий

МПК: G01N 3/10

Метки: испытания, образцов

...средняя. полость б которого сообщается с гидроцилиндром 8, крайние О и Ь - соответственно со сливным бачком 12 и гидроаккумулятором 13., а также между собой через впускной 17 и сливной 3.8 жлапаны, и закрепленного на конце 6 стержня 5 посредством гайки 19 кронштейна 20 с упорами 21 и 22, взаимодействующими соответственно с клапанами 17 и 18 гидрораспределителя 16, манометр 23, винт 24, взаимодействующий с опорной площадкой 2, тарировочную шкалу 25, расположенную на стержне 5 и визирную метку (не показана) на полом штоке 10.Установка работает следующим образом.В исходном положении кронштейн 20 поворотом относительно стержня 5 выводят из взаимодействия с клапанами 17 и 18 гидрораспределителя 16, испытуемый образец 3 устанавливают на...

Номер патента: 1048367

Опубликовано: 15.10.1983

Авторы: Бусов, Матвеенко, Тимошкин, Фокин

МПК: B22C 3/00, G01N 3/10

Метки: корковых, нагрузок, разрушающих, стержнях, толстостенных, формах

...приэтом Фиксируется давление, создающеераэруюающую нагрузку 2 .Однако определение разрушающих 5 рнагрузок с помощью этого устройстваприемлемо только при моделированииусловий, возникающих при заливкетонкостенных керамических оболочек,используемых при литье по выплавляемым моделям и располагаемых на блоке 5в висячем положении, когда беэопорная нижняя част оболочки находитсяпод действием силы тяжести залитогов оболочку сплава, и не отражаетусловий заливки корковых форм толщиной от 5-.25 мм типа толстостенныхоболочек, заливка которых происходитпри установке форм на постель заливочного конвейера, Недостатками устройства являются также необходимость 65 изготовления для испытаний специальных керамических образцов-оболочек,выполненных...

Номер патента: 1051409

Опубликовано: 30.10.1983

Автор: Певзнер

МПК: G01N 3/10, G01N 3/307

Метки: динамических, испытаний, сжатии, типа, трехосном

...14, средства создания импульсного давления в гидроцилиндре 14 в виде ресивера 15 переменного объема и быстродействующего клапана 16, вентили 17 и 18 и вентиль 19 слива.Установка работает следующим образом.ГфКорпус 4 выдвигается из рамы .1, в него устанавливается образец 10, корпус 4 закрывается плунжером 7 и вставляется в рабочее пространство рамы 1 на клин 13. В быстродеиству-, ющем клапане 16 регулируется дроссель с целью получения заданной скорости деформации образца. Клапан 16 запирается. Регулируется объем ресивера 15 и источником 12 давления в ресивере 15 создается необходимое рабочее давление, обеспечивающее получение заданной зависимости напряжение-деформация. Вентиль 17 запирается, затем при открытор вентиле 18 от.источника 12...

Номер патента: 1052922

Опубликовано: 07.11.1983

Авторы: Николаев, Парцевский, Попов

МПК: G01N 3/10

Метки: образцов, разрушающего, тангенциального, тонкостенных, трубчатых

...фиг.1 представлено устройство,реализующее способ; на Фиг.2 - сечение А-А на Фиг,1; на Фиг. 3 - уэел 1на Фиг,1.Устройство содержит гидростатическую камеру не показана)дляразмещения трубчатого тонкостенногообразца 1, торцы которого гермети 5 1 О 15 2 О 25 ЗО 35 40 45 зируют заглушками не показаны). Дляограничения радиальных перемещенийна наружной поверхностиобразца 1устанавливают кольцевые элементы,выполненные в виде полуколец 2, охватываемых внешним кольцом 3, с затяжным винтом 4. В полукольцах 2 выполнены пазы 5 для подачи рабочей жидкости к поверхности образцаСпособ определения разрушающеготангенциального напряжения трубчатыхтонкостенных образцов осуществляетсяследующим образом,Герметизируют торцы образцазаглушками....

Номер патента: 1054723

Опубликовано: 15.11.1983

Авторы: Аксенов, Андреев, Россинский

МПК: G01N 3/10

Метки: испытания, пористых, прочность

...с камерой 1 клапан 5 сброса давления с управляющими электромагнитами б и 7, задатчик 8 изменения давления, дифференциальный усилитель 9, входы которого соединены .соответственно с задатчиком 8 и датчиком 4, усилители-ограничители 10 и 11, соединенные с выходом рифференциального усилителя 9, импульсные модуляторы 12 и 13, входы кото. рых соединены соответственно с выходами усилителей-ограничителей 10 и 11, а выходы - с управляющими электромагнитами б и 7, и регистрирующие приборы (на чертежене по. казаны) .50 55 давления в момент разрушения образца 2 соответствует давлению разрушения исследуемо. го образца, Разрушение образца фиксируют по резкому падению виутрипорового давления в герметичной камере 1,Изобретение позволяет определять...

Номер патента: 1054724

Опубликовано: 15.11.1983

Автор: Литвинский

МПК: G01N 3/10

Метки: испытания, образцов, прибор, прочность, сжатии, трехосном

...свнешней цилиндрической поверхностью этихпуансонов, а также пуансоны для осевого нагружения и средства измерения, пуансоны для,осевого нагружения выполнены в виде ци.линдрической оправки и установленного в нейнабора гибких стержней, а прибор снабженкольцами. катками, установлениь.ми на внутренней цилиндрической поверхности пуансонов для радиального агружения и охватывающими гибкие стержни пуансонов для осево.го нагружения.Кроме того, каждое кольцо-каток выполнено из отдельных секций.На фиг. 1 показан прибор, обдай вид;на фиг. 2 - разрез А - А на фиг, 1.Прибор для испытания образцов на прочность при трехосном сжатии содержит кор.пус 1, размещенные в нем пуансоны 2 длярадиального нагружения образца 3, эластич. ную оболочку 4,...

Номер патента: 1057803

Опубликовано: 30.11.1983

Авторы: Брук, Торба

МПК: G01N 3/10

Метки: испытательная

...стержней. Кроме того, диапазон испытываемых образцов ограничен по твердости вследствие ограничения существующим набором стержней диапазона нагрузок и дефсрмеци й.Пель изобретения - упрощение конструкции и расширение диапазона испьггывеемых образцов по твердости.Указанная цель достигается тем, что в испытательной машине, содержащей раму, установленную в кей гидравлическую камеру, источник давления, соединенный с полостью камеры, плунжер для взаимо-. действия с образцом, силоизмерительный блок и элементы, обеспечивающие жесткость системы негружения, последниевыполнены в виде наборе тонких пластин,герметично закрепЛенных не открытомторце камеры, плунжер выполнен ступенчатым, плошадь его большего торцаконтактирующая с пластинами,...

Номер патента: 1059481

Опубликовано: 07.12.1983

Авторы: Логинов, Мирошниченко

МПК: G01N 3/10, G01N 3/307

Метки: динамического, испытания, оболочки, ослабленной, отверстием

...испы.тания, оболочки, ослабленной отверстием, содержащая камеру высокого давления с Фланцами для крепления в камере испытуемой оболочки, и эластичную мембрану для герметизации ЗО отверстия испытуемой оболочки, снабжена вставкой с боковой поверхностью по Форме отверстия в испытуемой оболочке, предназначенной для ввода ее с зазором в это отверстие, и :35 прикрепленным к Фланцам камеры стержнем, служащим для установки вставки в испытуемой оболочке, а мембрана облицована уголками, одни полки которых прилегают к вставке и имеют 4 р трапецеидальную Форму, а другие полки, служащие для ввода их между мембраной и оболочкой, прилегают боковыми поверхностями друг к другу.На Фиг, 1 схематически показана предлагаемая установка, на фиг. 2...

Номер патента: 1064186

Опубликовано: 30.12.1983

Авторы: Гомельский, Деменко, Коган

МПК: G01N 3/10

Метки: образцов, прочности, разрыв, смесей, стержневых

...прочности образца наразрыв, содержащее раму с закрепленными на ней неподвижным захватом, реверсивным силовозбудителем, связан ным с подвижным захватом, силоизме рителем, соединенным с силовозбудителем, и.нагревательные плиты для отверждения образца, установленные с возможностью.контактирования.с подвижным и неподвижным захватами 33,65 Недостатками данного устройстваявляются возникновение дополнительн,ной погрешности иэ-эа прилипаниясмеси к неподвижной плите и возникновения дополнительных сил трения,а также повышение трудоемкости испытаний за счет закрепления и съемаустройства для надува,Цель изобретения - снижение погрешности и трудоемкости измерений.Указанная цель достигается тем,что в устройстве для изготовленияи определения...

Номер патента: 1065727

Опубликовано: 07.01.1984

Авторы: Деменко, Медведовский, Нарыжный

МПК: G01N 3/10

Метки: образцов, предела, прочности

...для образца,пневматический силовоэбудитель, связанный с активным опорным элементом,генератор давления, сообщенный с полостью силовозбудителя, компенсационный силоизмеритель, размещенный междусйловозбудителем и активным опорнымэлементом, источник стабилизированного давления, соединенный с силоизмерителем и генератором давления,индикатор величины давления, блокпамяти максимальной величины сигнала, соединенный с силоизмерителем,источником стабилизированного давления и индикатором величины давления; и регистратор, блок памяти вы полнен в виде пневмореле с пружинойи регуляторов уставки порога .срабатывания реле и натяжения пружины,силоизмеритель выполненв виде нескольких разномасштабных элементов 25 механической отработки, из которыхэлемент...

Номер патента: 1073606

Опубликовано: 15.02.1984

Авторы: Павлов, Харитонов

МПК: G01N 3/10

Метки: изгиб, испытания, образцов

...действующих перпендикулярно к осям движеНия плунжеров, и других факторов,Цель изобретения - повышение точности.Указанная цель достигается тем,что машина для испытания образцов наизгиб, содержащая основание, связанное с ним устройство для закрепленияобразца, гидроцилиндры, подвижныеплунжеры которых предназначены для 35взаимодействия с образцом, и датчикидавления среды в гидроцилиндрах, снабжена закрепленными на основании неподвижными плунжерами по количествугидроцилиндров, силоизмерителями, 40связывающими корпуса гидроцилиндровс подвижными плунжерами, и суммирующим устройством, вход которого связан с силоиэмерителями и датчиками давления.На чертеже показана предлагаемаямашина, общий вид,Машина содержит основание 1, связанное с ним...

Номер патента: 1075114

Опубликовано: 23.02.1984

Авторы: Жигалкин, Ушаков

МПК: G01N 3/10

Метки: испытания, пресс

...и расположенныйОппОзитно к винтовому штоку Второи Винтовой:пток, один конец которого соединен сжесткой рамкой, а другой кинематическисоединен с дополнительным электродвигателе и электрически связан с пим датчиком давления, в затворе выполнено осевое 50сквозп 1 п отверстие, пресс снабжен связанным с системой нагружепия шариковымпреобразователем крутящего момента, выполненным В виде Втулки с продольнымипазахи на внешней поверхности, предназ 11:.1 ен 1 ОЙ да 1 ОхВзтР 1 Образца и за креплен,Р; - 551 и и горном за затворе. опорного под 1 пипнР 1 к;стапэв,".сп 1 Ого на торце втулки, и концентрично расположенных винта, охватываюшего захват образца, а торцом установленного на опорном подшипнике, и гайки с выступами, входяШими в пазы втулки,...

Номер патента: 1075115

Опубликовано: 23.02.1984

Авторы: Зиновьев, Полынцов, Фомин, Цветков

МПК: G01N 3/10

Метки: испытаний, комбинированных, композиционного, образцов, трубчатых

...материала; 55 на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3- возможные траектории нагружения образца в координата х б;,- б. Установка содержит основание 1, установленную ца нем камеру 2, внутри камера 2 имеет захваты 3, в которых размещают испытываемый образец 4. Камера 2 имеет крышку 5, С камерой 2 соединены блоки нагружения образца 4 внешним и внутренним давлением, Блок нагружения образца 4 внешним давлением выполнен в виде установленных на камере 2 и сообщенных между собой гидроцилиндров 6, 7 и 8 с различными диаметрами поршней 9, 10 и 11. Аналогично выполнен олок цагружения образца 4 внутренним давлением - на камере 2 установлены сообщенные между собой гидроцилиндры 12-14 с различными диаметрами поршней 15-17. Блок...

Номер патента: 1076814

Опубликовано: 28.02.1984

Автор: Лодус

МПК: G01N 3/10

Метки: испытаний, напряженных, образцов, объемных, состояниях

...СССР % 974207 кл, С 01 М 3/10, 1980 (прототип).(54) (57) УСТРОЙСТВО ДД НИЙ ОБРАЗЦОВ ПРИ ОБЪЕ ПРЯЖЕННЫХ СОСТОЯНИЯХ шее заполненый рабочей жидкостьюкорпус в виде стакана, установленный вкорпусе нагружаюший шток и приснособление для его перемещения, о т л ич а ю щ е е с я тем, чго с пелью повышения эффективности при одновременном создании растягиваюших и сжимающих нагрузок оно снабжено сооснымиконусными упорами, один из которых прикреплен к рабочей поверхности штока, адругой - ко дну стакана, и взаимодействуюштли с упорами захватами, выполненными в виде пластин равномерно расположенных для прикрепления к боковойповерхности образпа, а конусность упоравыбирается из заданного соотношениясжимающей и растягиваюшей нагрузок.": н КСт ОттЬ 1...

Номер патента: 1078272

Опубликовано: 07.03.1984

Автор: Лодус

МПК: G01N 3/10

Метки: гидростатического, давления, испытания, образцов, растяжение, условиях

...испытания к эксплуатационным.Указанная цель достигается тем,что устройство для испытания образцов на растяжение в условиях гидростатнческого давления, содержащеекамеру со ступенчатой полостью, заполненной жидкостью, два поршня, установленные в соответствующих ступенях полости камеры, два захвата дляобразца, взаимодействующие с соответ. 65 ствующиюи поршнями, и средства изме-,рения нагрузки, снабжено пружиной,установленной в большей ступени полости камеры и взаимодействующей споршнем, установленным в этой ступени, втулкой-упором, установленной вполости камеры между торцами поршней,и винтовым стопором, установленным вмалой ступени полости камеры и связанным с дном последней и поранем,установленным в этой ступени.,На чертеже...

Номер патента: 1089471

Опубликовано: 30.04.1984

Авторы: Абрамчук, Булдаков

МПК: G01N 3/10

Метки: испытания, кольцевых, образцов, прочность

...плотность которой превышаетплотность материала оправки.,На фиг. 1 показано устройство дляиспытания на прочность кольцевых образцов; на фиг. 2 - вид А на фиг. 1.Устройство содержит механизм создания и распределения рабочего усилияв виде барабана 1 центрифуги с центральным валом 2 и крышкой 3, установленную на валу 2 с возможностью осевого перемещения цилиндрическую оправку 4 для испытуемого кольцевогообразца 5, в которой выполнены ра"диальные каналы 6, соединяющие внут-реннюю и наружную полости 7 и 8 барабана 1, разделенные кольцевым образцом 5. Наружная полость 8 включаетв себя кольцевой зазор 9 и торцовыйзазор 10. В крышке выполнены отверс тия 11 для заполнения объема барабана 1 жидкостью.Устройство работает следующим образом.С...

Номер патента: 1093944

Опубликовано: 23.05.1984

Авторы: Андреев, Баринов, Игнатова, Ротанков

МПК: G01N 3/10

Метки: испытания, листового, образцов, прочность

...камере, сменного захвата образца, контактирующего с крышкой и имеющего ребристуюторцовую поверхность, предназначен-.ную для взаимодействия с образцом,установленного в полости камеры кольца с ребристой торцовой поверхностью,обращенной к крышке, и эластичнойдиафрагмы, закрепленной на нижнемторце кольца.На фиг. 1 показано устройство дляиспытания на прочность образцов листового материала; на фиг. 2 - узел1 на фиг. 1. 65 устройство содержит камеру 1 высокого давления с затвором 2, предназначенную для образца 3, и нагружающий мультипликатор 4, полость 5 высокого давления которого сообщена с полостью 6 камеры 1, Затвор 2 выполнен в виде быстросъемной крышки 7, закрепленной на резьбе к камере 1,сменного захвата 8 образца 3, контактирующего с...

Номер патента: 1096527

Опубликовано: 07.06.1984

Авторы: Крыжановский, Погосян, Рахманов

МПК: G01N 3/10

Метки: грунтов, испытания, сдвиг

...и крьппкой опертой на роликовую кареткуверхней плитыи нижней подвижнойобоймы с крышкой, спертой на роликовую каретку нижней плиты, разрезныекольца, установленные между обоймами,нижний и верхний домкраты и измерительные приспособления 1, ц 3.Недостатком известного устройстватакже является низкая точность определения величин сопротивления грунтасдвигу из-за неподвижности нижнеготорца образца грунта при вертикальнойнагрузке и неподвижности части грунта в верхней обойме при приложениигоризонтальной нагрузки.Цель изобретения - повышение точности определения параметров сопротивления грунтов сдвигу.оЦель достигается тем, что согласно способу испытания грунтов на1196 г7 образом, на образец грунта прикладывают встречные симметричные...

Номер патента: 1101715

Опубликовано: 07.07.1984

Автор: Золотов

МПК: G01N 3/10

Метки: двухосное, испытания, листового, металла, различных, растяжение, температурах

...рабочей средой, свойства которой выбирают из условия обеспечения заданной темпера 35 туры испытаний, прижимают образец к матрице и нагружают, перед нагружением образца прижимают диафрагму к матрице нагружают ее и фиксируют диаг рамму "усилие-деФормация диафрагмы" как при нагружении диафрагмы, так й при нагружении образца,с диафрагмой,Кроме того, при нагружении образца с диафрагмой Фиксируют диаграмму де Формация образца - деформация диафрагмы",На чертеже изображена схема устройства для осуществления предлагаемого способа.Устройство содержит матрицу 1,. 5 прижимное кольцо 2, фиксаторы 3 матрицы 1 относительно кольца 2, тягу 4, один конец которОй связан с прижимным кольцом 2, тягу 5 с вкладышем 6на одном ее конце, чашеобразную...

Номер патента: 1116342

Опубликовано: 30.09.1984

Автор: Певзнер

МПК: G01N 3/10

Метки: испытания, напряженном, сложном, состоянии

...в камере образец подвергают гидростатическому сжатию, нагружают образец посредством поршня дополнительной осевой нагрузкой.и деформируют его путем перемещения поршня, исходную величину давления 6 г жидкости в камере устанавливают исходя из условияфгнв -3-1-Сгде- касательные напряжения9С - параметр вида напряженногосостояния на пределе упругости, соответствующий заданнойвеличинедеформацию образца в допредельной области осуществляют при постоянной величине касательных напряжений и уменьшении отношения боковых напряжений к осевым за счет уменьшения давления в камере, а в области за максимумом нагрузки - при увеличении отношения боковых напряжений к бсевым эа счет увеличения давления в камере.На фиг 1 приведены различные пути нагружения...

Номер патента: 1118895

Опубликовано: 15.10.1984

Авторы: Миронов, Шапкин

МПК: G01N 3/10

Метки: испытания, керамической, массы, образцов, пластичном, разрыв, состоянии

...выполнен в виде охватывающих узкие по технической сущности является зоны 6 и 7 двух П-образных плунжеустройство для испытания на разрыв ров 8 и 9, телескопически установлен. образцов из керамической массы в плас- ных друг в друге открытыми торцами тичном состоянии, содержащее полый 25 и сообщенных с источником подачи рараздвижной в осевом направлении кор- бочей жидкости (не показан). Узкие пус с соответствующей форме образца зоны 6 и 7 частей 1 и 2 корпуса вывнутренней поверхностью, выполненный полнены из проницаемого для рабочей из двух симметрично установленных час- жйдкости материала, например металтей, и механизм перемещения частей30локерамики.корпуса в виде механического приво- На частях 1 и 2 корпуса в месте да, при этом части...

Номер патента: 1120213

Опубликовано: 23.10.1984

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, напряженном, образцов, плоском, состоянии

...в виде эллипса, оси кот тированы из условия обе грузки заданного направ споссбление для де 1 орма выполнено в ьиде систеь бочей среды, соединенно кольца, а устройство сн ничителем, охватывающим его боль; ей -;-сазющейИзОбоетение ОтнОси тся кд г,ниям материалов и мож т бьгт; испо:ЗОВано ПРИ ИС" ЯЕДОВа,ггряже г:-ОГО со тот:УРН э)тб) -)". г гт):спы:ения Об)азцов 1 Т;т )Оског:напряжен ном с ) с:оя ни: : Тл-,: "г,.ческОГО кольа с приспособ.;ет;еего деформации и захват,п.я обтаазцат прикрепленные к внуи)е Нейверхности кол.ца при этом ,сльц; яполнено биметаллгичес им не -;амкн ут.а приспОООбление для еГО )те 3атв виде нагоевател= сваты:,-акя;ет-;- ко:ьцТТЕДОС атКОМ ИЗВЕСТНО:,)Г.Ова является невьк:ока; ".о Тн;)с г),ПЫтаНИО и тЕгто)ООВО)тнвХ;...

Номер патента: 730079

Опубликовано: 23.12.1984

Авторы: Екимов, Карпов, Сапегин, Сирота

МПК: G01N 3/10

Метки: грунта, испытания, нагружения, образцов, трехосного, условиях

...содержащим червячную передачу 14 и ходовые винты - стойки 15, которые прикреплены к корпусу, Траверса служит грузоподъемнымэлементом при подготовке и размещении испытуемого образца в камере(в этом случае крышка освобожденаот корпуса, стяжные болты 16 сняты 25и стержень 17 нижнего штампа - захвата 18 отсоединен от корпуса), атакже упорным элементом в процессеиспытанияПневмогидравлическая система 13 З 0устройства состоит из соединенныхЫежду собой трубопроводами баллона19 со сжатым воздухом, баллона 20,частично заполненного дистиллированной водой, вакуумного насоса 21 сманометром и рессивера 22,Пневмогидравлическая система включает также вентили 23-27 газовый редуктор 28 и редукторы пропорционального давления 29 и...

Номер патента: 1133494

Опубликовано: 07.01.1985

Авторы: Асташкин, Сорокин

МПК: G01N 3/10

Метки: испытания, образцов, прочность, растяжении-сжатии

...раму с прикрепленными к ней механическими нагружениями в виде гидроцилиндров с активными захватами и пассивными захватами для установки нескольких образцов, систему подачи рабочей жидкости в нагружающие полости гидроцилиндров, снабжено соединенными с соответствующими механизмами нагружения блокирующими приспособлениями, каждое из которых выполнено в виде цилиндрического корпуса с герметичной перегородкой и соединенного с ней клапана со штоком, прикрепленной к последнему и к внутренней поверхности корпуса герметичной мембраны, прикрепленной к внутренней поверхности корпуса между мембраной и перегородкой второй перегородки, выполненной со сквозными отверстиями, обхватывающей шток клапана пружины открытия клапана, установленной между...
