G01N 21/86 — исследование движущихся листовых материалов

Номер патента: 386322

Опубликовано: 01.01.1973

МПК: G01N 21/86

Метки: исследования, колориметрического, прибор

...реактивом хроматографической бумаги, приемной катушки 3 длясматывания указанной ленты, приспособленияО 4 для вырезания пробы и нанесения пятнаисследуемого вещества на бумагу, контактного нагревателя Б, дисковой калиброваннойшкалы 6 эталонных цветов, механизма 7 дляподачи ленты бумаги в окошко 8 прибора,5 аккумулягорных батарей 9 для автономногоснабжения прибора электроэнергией и понижающего трансформатора 10 для его электроснабжения от сети,Приспособление 4 состоит из трубчатогоО ножа 11 и связанного с ним цепочкой 12 плоского ножа 13 с рукояткой-выталкивателем14.Определение сахаров, например, в картофеле на приборе осуществляют следуюшим об 5 разом,При помощи приспособления 4 из картофеля вырезают часть клубня, для чего клубеньподрезают...

Номер патента: 390436

Опубликовано: 01.01.1973

Авторы: Автор, Рейман

МПК: G01N 21/86

Метки: анализа, газов, паров, фотоколориметрического

...ленту придают прямоугольное сечечие.На фиг. 1 - 4 из ы окрашенные пятна на индикаторн с различной степенью наложения, отвечающей различным диапазонам измерения.Образунощееся на ленте окрашенное пятно перемещается к месту измерения с таким шагом, чтобы отсутствовали просветы между пятнами, способные вызвать колебания выходного сигнала выше допустимых пределов (см. фиг. 1). Шаг перемещения ленты 1 всегда меньше диаметра окрашенного пятна д на величину наложения (перекрытия) пятна р, т. е, соблюдается условие, что наложение всегда меньше диаметра пятна сУ. При измерении меньших концентрации, ле кащпх в другом диапазоне измерения (однако при том же расходе газовой смеси и времени цикла) шаг перемещения индикаторной ленты изменяют...

Номер патента: 425088

Опубликовано: 25.04.1974

Авторы: Дубовицкий, Института, Кречин, Маркелов, Саратовский

МПК: G01N 21/86

Метки: движущейся, дефектов, ленты, непрерывно, стекла

...5 и б, фотоумножители 7 и 8 и зеркальный уголковый отражатель 9, выполненньш в виде равнобедренной зеркальной призмы.15 Проекционная электронно-лучевая трубка 2с частотой 900 гц сканирует луч по всей ширине ленты стекла 1, которая может двигаться со скоростью до 1000 м/час, и обеспечивает разрешающую способность съема информа ции по длине ленты около 0,3 мм. Луч отпроекционной электронно-лучевой трубки 2 проходит через оптическую систему раздвоения луча 3 и делится на два луча: первый, направленный нормально к поверхности лен ты стекла 1, пересекает ее, проходит черезщелевую диафрагму 4 и рефокусируется оптической системой 5 на катод фотоэлектронного умножителя 8; второй, направленный под определенным углом к поверхности ленты 30...

Номер патента: 805147

Опубликовано: 15.02.1981

Авторы: Бахарев, Гладаревский, Соколовский, Чуперов

МПК: G01N 21/86

Метки: бумажного, измерительпараметров, полотна, фотоэлектрический

...фг+ ф г 1 фроггде Фог- величина опорного световогопотока, т.е.Изменения коэффициентов преобразования И и К г приблизительно пропорциональны, т.е.КдКггде И - коэффициент пропорциональности.Решая урйвнения, получимИ КК 1 12 ф г 1 где.А = ИТаким образом, построив устройство с двумя опорными каналами, можно выделить величину нестабильности й К фото резистора и перед обработкой сигналов измерительного и опорного канала ддя получения величины контролируемого параметра ввести коррекцию в каждый канал.ИК-изпучение источника 1 через бу мажное полотно и модуляционный диск с фильтрами 2 поступает на детектор 3.На нагрузке детектора 3 поочередно выделяются сигналы, пропорциональные ам 08147 бплитудам длин волн измернтельного иопорного фильтров лри...

Номер патента: 813209

Опубликовано: 15.03.1981

Авторы: Арутюнов, Злой

МПК: G01N 21/86

Метки: измерительвлажности, оптоэлектронный

...ионизирующего излуцения, конденсационную камеру 3, термоприемный элемент 4, полупроводниковый хладогенератор 5, фотоприемное устройство 6, усилитель 7, блок 8 нелинейности, ключевые схе:мы 9 и 10, элементы 11 и 12 памяти и ре 20 гистратор с блоком 13 деления.Устройство . работает следующим образом,Анализируемая воздушная масса подается в конденсационную камеру 3, где813209 ВНИИПИ Заказ 288/51 Тираж 907 Подписное филиал ППП Патент, г. Ужгород, ул. Проектная,после отключения кнопки 1 запуска производится запирание ключевой схемы 9, в результате на выходе элемента 11 памяти запоминается выходной сигнал, который соответствует упругости паров в состоянии насыщения при данной температуре среды. После охлаждения воздушной массы в...

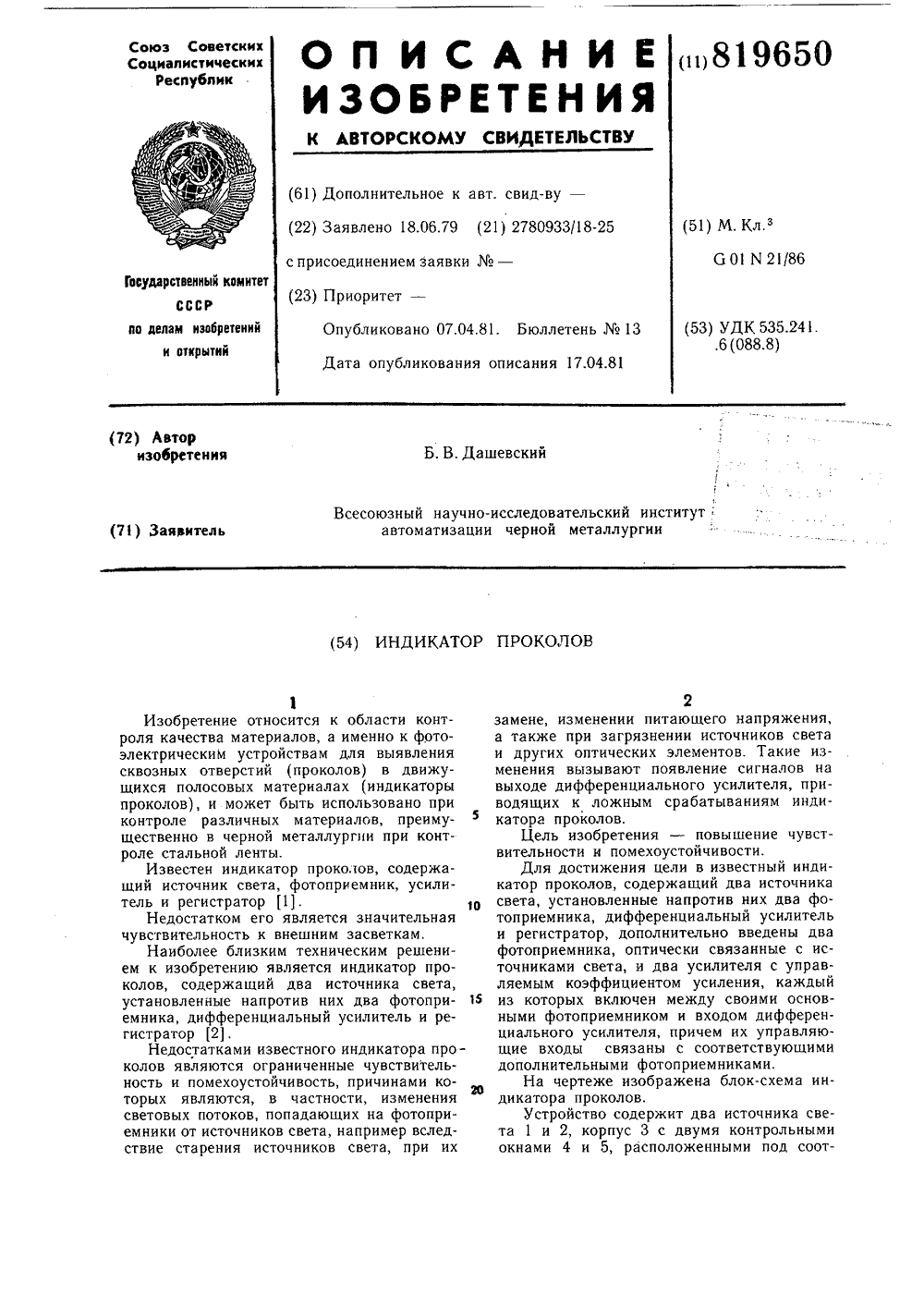

Номер патента: 819650

Опубликовано: 07.04.1981

Автор: Дашевский

МПК: G01N 21/86

Метки: индикатор, проколов

...13 1 О с проколом 14 расположен между источниками 1 и 2 света и корпусом 3.Выходом предлагаемого индикатора проколов является выход дифференциального усилителя 10.15И ндикатор проколов работает следующим образом.При появлении прокола в контролируемом материале, дижущемся между источниками 1 и 2 света, освещающими материал, и корпусом 3, и прохождении прокола над 2 О контрольными окнами 4 и 5 световые потоки источников света проходят через прокол и соответствующее контрольное окно и попадают на фотоприемники 6 и 7, которые преобразуют импульсы света в электрические. Эти импульсы усиливаются усилителями 8 и 9, а затем диффенециальным усилителем 10, на выходе которого появляются импульсы противоположной полярности, сдвинутые на время...

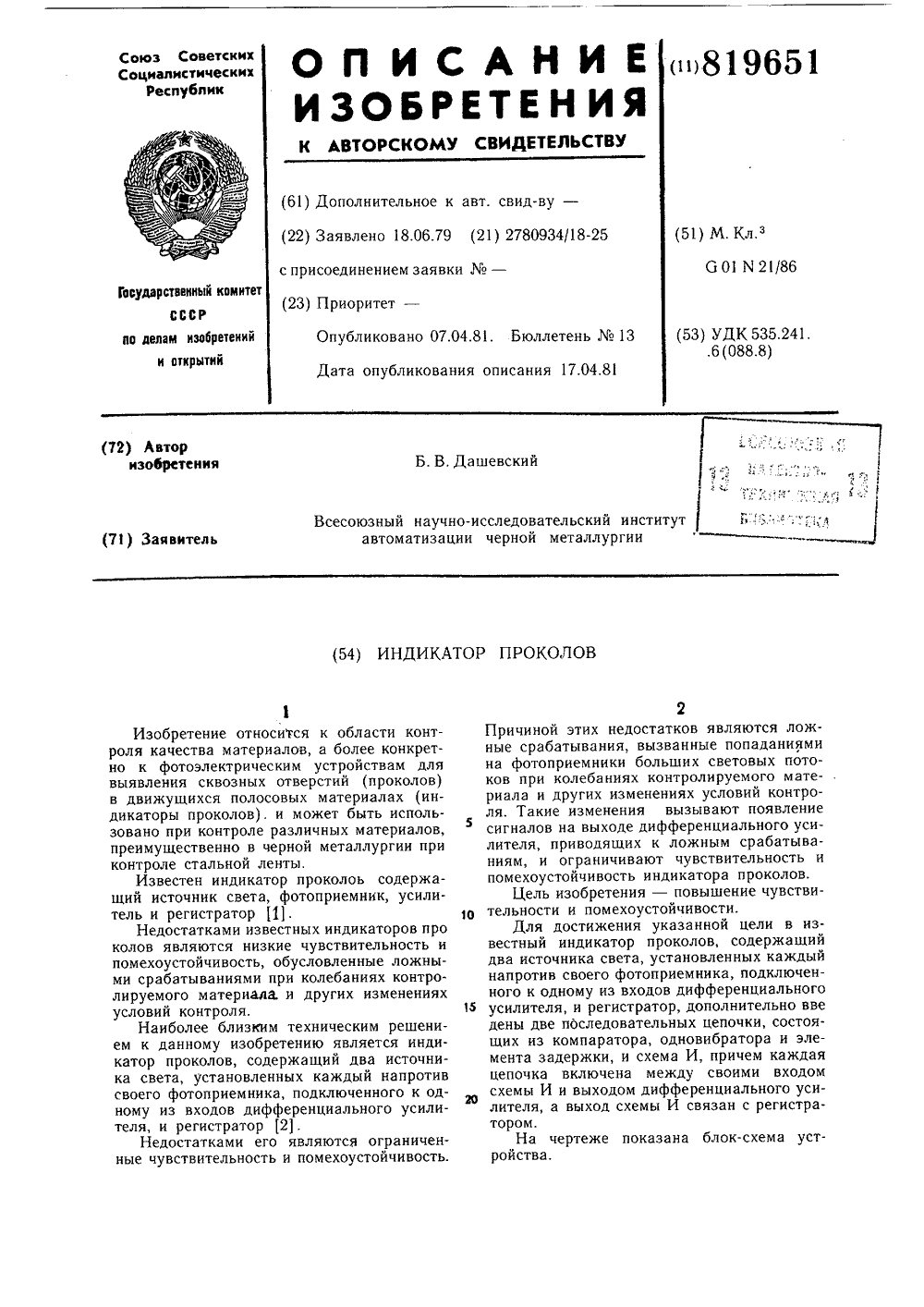

Номер патента: 819651

Опубликовано: 07.04.1981

Автор: Дашевский

МПК: G01N 21/86

Метки: индикатор, проколов

...окно 4 и попадает на фотоприемник 6, которые преобразует падающий на него световой поток в электрический импульс. Этот импульс усиливается дифференциальным усилителем 8, на выходе которого появляется импульс определенной (например, положительной) полярности, свидетельствующий о прохождении прокола над контрольным окном 4. В дальнейшем, при прохождении прокола над контрольным окном 5, световой поток источника 2 света попадает на фотоприемник 7, выходной электрический импульс которого усиливается усилителем 8, на выходе которого появляется импульс противоположной (отрицательной) полярности, свидетельствующий о прохождении прокола над контрольным окном 5. Задержка появления второго импульса (время транспортного запаздывания) при...

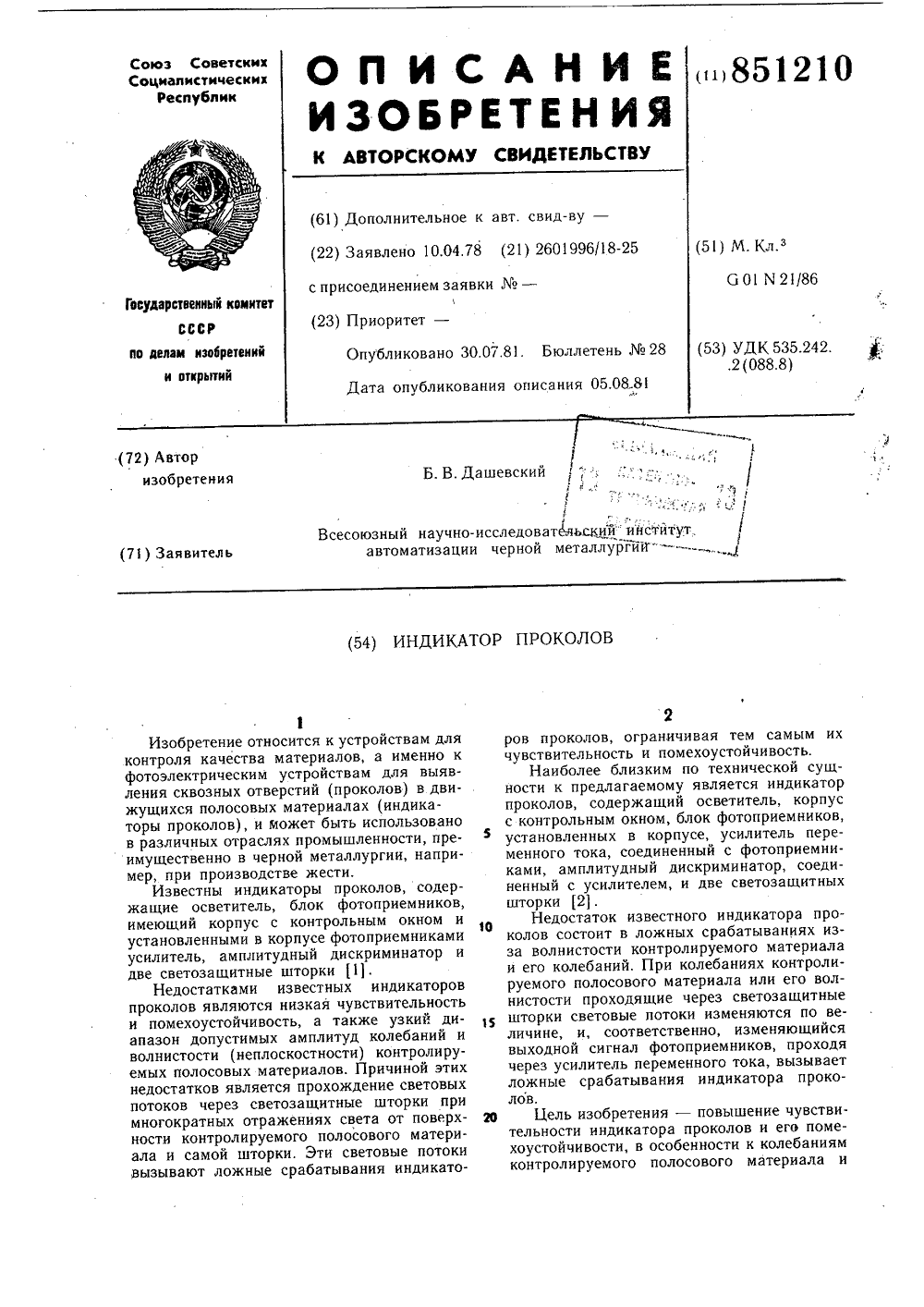

Номер патента: 851210

Опубликовано: 30.07.1981

Автор: Дашевский

МПК: G01N 21/86

Метки: индикатор, проколов

...спектратакого импульса ограничена сверху и снизучастотамиЧ,1= 2 .-,(н= 0005= 01 Ггде(и 1 - верхняя и нижняя границы частотной области, в которой сос.редоточена основная энергия импульса, соответствующего прохождению прокола, Гц.На фиг. 1 изображена блок-схема предлагаемого индикатора проколов; на фиг. 2 -пример взаимного расположения основныхконструктивных элементов и возможный путь прохождения светового потока осветителя к фотоприемникам через светозащитную шторку.Индикатор проколов содержит осветитель 1, блок 2 фотоприемников, имеющий корпус 3 с контрольным окном 4 и установленными в корпусе фотоприемниками 5, подключенными к последовательно соединенным усилителю 6 переменного тока, полосовому фильтру 7 и амплитудному...

Номер патента: 883722

Опубликовано: 23.11.1981

Авторы: Руд, Федоровский

МПК: G01N 21/86

Метки: дефектов, обнаружения

...светодиоды и фотоприемники,например фотодиоды,Блок 3 генераторов содержит, например распределитель и и-генераторов, работающих последовательно посигналам распределителя,Блок 4 селекции содержит, например генератор высокочастотных колебаний и логическую схему, котораяосуществляет пропускание на последующие блоки импульсов заполнения отгенератора высокочастотных колебанийво время работы каждого из генераторов,Блок 5 памяти состоит из и-ячеекпамяти, запись информации в которыепроизводят в начале контроля каждогоизделия во время первого цикла.Реверсивный счетчик 7 осуществляетарифметические операции.Дешифратор 8 производит анализ состояния реверсивного счетчика 7.Блок 9 разбраковки осуществляет отбраковку дефектных изделий по сигналу от...

Номер патента: 701241

Опубликовано: 30.01.1984

Авторы: Вакулюк, Гладаревский

МПК: G01N 21/86

Метки: бумаги, влажности, измеритель, инфракрасный

...к выходам дополнительных функциональных преобразователейУ 0 входы которых соединены с дополнительным коммутатором.На чертеже представлена блок-схема устройства.Устройство содержит источник из лучения 1, модуляционный диск 2 сфильтрами 3, детектор 4, усилитель5, коммутатор б, регистрирующее устройство 7, эталонный образец 8, схему электрической модели детектора9, два функциональных преобразователя 10, 11, дополнительный коммутатор 12, дополнительный блок сравнения 13 с масштабным преобразователем 14, масштабный преобразователь15, блок сравнения 16, источникопорного напряжения 17.Устройство работает следующим,образом.Прошедший через контролируе мый материал поток ИК-излученияисточника 1 попадает на эталонныйобразец, которым...

Номер патента: 1109611

Опубликовано: 23.08.1984

Авторы: Коган, Корчинский, Петров

МПК: G01N 21/86

Метки: количества, печенья, целостности

...от осветителей 48-50 и с его выходов 60-62 на входы 63-66 соответственно блока 8Формирователя импульсов, блока 9 памяти и блока 10 анализа подаютсясигналы с уровнем логического "0".Триггеры 44-47 блока 9 памяти устанавливаются в исходные состояния, 5характеризуемые уровнем логическогосигнала "0".Устройство контроля работаетциклически.Длительность цикла равна времениодного оборота кодового диска.Начало цикла совпадает по временис моментом Формирования переднегофронта импульса И 1. Состояния кромок печенья контролируются за времяконтроля, равное длине импульса И 1. При этом на выходе 61 элемента 11 синхронизации и на соединенном с ним входе 63 блока формирователей импульсов устанавливаетсясигнал логической "1", который,поступая на вторые...

Номер патента: 1132204

Опубликовано: 30.12.1984

Авторы: Белозерский, Гаганов

МПК: G01N 21/86

Метки: законом, координатно-зависимым, коэффициентов, объектов, пропускания

...с координатно- зависимым законом пропускания, например светофильтров, фотошаблонов и теневых масок, применяемых в производстве цветнйх электронно-лучевых трубок (ЦЭЛТ) .Известен способ автоматизированного многомерного контроля оптического пропускания материалов, включающий сканирование поверхности объекта световым лучом (оптическим зондом), регистрацию и последующее преобразование прошедшего контролируемый объект светового луча в электрический, сигнал, измерение или индикациюего величины Щ .Недостатком данного способа является низкая точность контроля объектов, оптическое пропускание которых .изменяется по сложному закону в широких пределах.Наиболее близким по технической- минимальное значениепропускания",Х(х,у) - функциональная...

Номер патента: 1182353

Опубликовано: 30.09.1985

Авторы: Курланов, Соколова

МПК: G01N 21/86

Метки: влажности, листового

...(Л ) . Величины отраженных или прошедших ИК-потоков измеряют и логарифмируют, По значениям оптическихплотностей Э(Л, ), где= 1, 2, 3 30 определяют количество влаги листового материала. При этом для уменьшения влияния на точность определения влажности различия спектральных характеристик листовых материалов .различных35 видов восстанавливают значение оптической плотности листового материала Э 1(Л) на базовой характеристике для аналитической длины волны Р) . Для этого используют значение оптической плотности листового материала Ю , на дополнительной опорной длине волны с учетом корректирующего коэффициента. Величину Э( Л,) определяют из уравнения .45( "ч ) Э( Л 2) (1 Ч,о) + Ч р ЭдомВеличину, характеризующую количество влаги,...

Номер патента: 1223100

Опубликовано: 07.04.1986

Автор: Шпоть

МПК: G01N 21/86

Метки: бумажной, исследования, количественного, массы, свойств

...в частности к приборам количественного определения свойств частиц, составляющих суспензию. С целью копичественного определения сродства частиц суспензии к флоккуляции на образец направляют электромагнитное излучение 1 ц регистрируют прошедше(лучение 1, , при этом дополнит но измеряют интенсивность изл(1 при концентрации С 1 и толщине 3 измеряют интенсивность излучени 1 ф при концентрации С и толщине 2, определяют путем экстраполяции по величинам 1 и 1 значение интенсивности 1,", соответствующее значению С концентрации при 1=0, определяют путем экстраполяции по величинам Т и 1 значение интен( Юсивности 1 , соответствующее значению концентрации С, суспензии при 1=0, направляют на образец суспензии концентрации С 1 ) толщиной 11 излучение...

Номер патента: 1318868

Опубликовано: 23.06.1987

Авторы: Волков, Иванов, Кокеткин, Хавкин, Чугунов

МПК: G01N 21/86

Метки: полотен, текстильных, трикотажных

...зеркальной системы направляются на компенсатор 8. Плоские прямоугольные зеркала 9 направляют каждый из.световых пучков на соответствующий участок контролируемой поверхности, при этом зеркала сообщают каждому из световых пучков определенные разности хода лучей, обеспечивающие равенство длин хода каждого иэ световых пучков, в результате на каждом из отдельных участ-,5 ков контролируемой поверхности получаются резкие изображения диафрагмы 2,Плоские прямоугольные зеркала 9.расположены таким образом, чтобыбыло обеспечено необходимое перекрытие между отдельными сканируемымиучастками контролируемой поверхности. Изображение диафрагмы 2, проецируемое на поверхность контролируемого материала, переносится объективом11 приемной оптической...

Номер патента: 1390546

Опубликовано: 23.04.1988

Авторы: Иванов, Кокеткин, Сенекин, Хавкин, Чугунов

МПК: G01N 21/86

Метки: ковровых, разбраковки

...лазерного излучения. где ф20 25 Делители световых пучков состоятиз плоскопараллельных пластин 14 и 15, которые наклонены к поверхности контролируемого материала 19 на угол 45и расположены в ряд, последовательно одна за другой в направлении, перпендикулярном направлению движения материала, а расстояние между пластинами 4 и 15 определяется величиной перемещения узлов 8 и 9 ска нирования и необходимой величинойперекрытия между отдельными зонамисканирования, При этом плоскости, параллельные плоскостям плоскопараллельных пластин 14 и 15, образуют 45 между собой угол 90 , Каждая из нак"лонных плоскопараллельнь 1 х пластин 14 и 15 делителей светового пучка отражает часть падающего на нее сканирующего лазерного пучка нормально с...

Номер патента: 1402868

Опубликовано: 15.06.1988

Авторы: Иванов, Кокеткин, Сенекин, Хавкин, Чугунов

МПК: G01N 21/86

Метки: полотен, текстильных

...При прохождении энергии излучения через полупрозрачные зеркала 8 и 9 часть светового потока от каждого из них отражается и, пройдя через соответствующую цилиндрическую линзу, падает на текстильное полотно 14, Контроль текстильного полотна 14 по всей его ширине осуществляется путем вращения зеркального барабана 5, При этом каждый из лучей, падающий на контролируемый материал совершает возвратно-поступатель 50 ное перемещение, причем направления движения лучей в каждой из групп в любой момент времени взаимно противоположны. Прошедшие через контролируемое полотно 14 световые потоки через соответствующие цилиндрические линзы 11 направляются на боковую поверхность соответствующих световодов 12 и далее, распространяясь вдоль этихсветоводов,...

Номер патента: 1409902

Опубликовано: 15.07.1988

Авторы: Бруевич, Кокеткин, Сенекин, Соловьев, Хавкин, Халимов

МПК: G01N 21/86

Метки: качества, полотен, текстильных, трикотажных

...из нескольких объективов 14 и фотоприемников 15 (вприемных системах 11 и 12 используются одинаковые объективы и фотоприемники), 25Объективы 14 приемной системы 12расположены соосно объективам 14 приемной системы 11.Так как углы падения сканирующего светового пучка постоянно изменяются во времени, то и 30индикатрнсы рассеяния отраженного ипрошедшего через материал световоголучка также постоянно. изменяются. Индикатрисы рассеяния как отраженноготак и прошедшего через материал све 35товых пучков имеют диффуэно-направленный характер, причем качественныехарактеристики индикатрис рассеяния(т,е. характер распределения отраженной либо прошедшей через материал све товой энергии в угле) одинаковы какдля отраженного, так и для прошедшегосветовых...

Номер патента: 1483344

Опубликовано: 30.05.1989

Авторы: Ветрова, Локай, Суриков, Труевцев, Шляхтенко

МПК: G01N 21/86

Метки: волокнистых, движущихся, параметров, плоских, светопропускающих, физических

...на знак отклонения толщины отэталона,40Каждая из солнечных батарей состоит иэ расположенных рядом и соединенных последовательно пяти одинаковых кремниевых фотоднодов. фотоприемники (фотодиодные матрицы) расположены непосредственно за освещаемым участком исследуемого полотна бумаги и эталона параллельно их поверхности на расстоянии1 мм (в соответствии с неравенством, приведенным в Формуле изобретения) и осесимметрично относительно центра светового пятна на бумаге, Площадь све вого пятна Яо= 2 Я О. где Я- площадь приемной поверхности фотоприемника, Такое расположение фотоприемника .относительно светового55 пятна гарантирует для исследуемой тонкой конденсаторной бумаги регистрацию всего потока, испускаемого еди ницей поверхности...

Номер патента: 1571482

Опубликовано: 15.06.1990

Авторы: Бузин, Иванов, Чугунов, Якимушкин

МПК: G01N 21/86

Метки: дефектов, обнаружения, полотна

...зеркала 10, повторно падает на группу зеркал 9, проходя при этомпараллельно первому лучу на некоторомрасстоянии от него. Аналогичным образом 10могут быть сформированы и другие лучи,расстояния. между которыми определяютсявеличиной относительного смещения уголковых зеркал. Таким образом на контролируемом полотне формируются протяженные вдоль его направления движения световые пятна. Контроль текстильных полотенпо всей ширине осуществляется путем вращения зеркального барабана 5. При этомкаждое протяженное световое пятно, падающее на контролируемый материал, совершает возвратно-поступательное перемещение, причем направление движенияэтих пятен в каждой из групп полупрозрачных зеркал в любой момент времени вэа, имно противоположно....

Номер патента: 1658047

Опубликовано: 23.06.1991

Авторы: Горбунов, Громов, Смаглий, Суриков, Труевцев, Шляхтенко

МПК: G01N 21/59, G01N 21/86

Метки: влажности, волокносодержащих, плоских, светопропускающих

...Формулы (1) может служить линейный вцд экспериментальной зависимости 1 п Р, (Й), построенной по контрольным образцам исследуемого материала различной толщины.Если спектральный состав обоих пуков света одинаков и зависимость РИ) для исследуемого материала может быль в допустимых пределах изменения Л аппроксимирована Функцией3 Р = Р е (4)- 1гъ+р) где К г - коэффициент ра с с ея ния света исследуемым материалом, то в этом случае о влажности можно судить по значению Кео, рассчитанному по Формулс (2) и известной экспериментальееой20 35 16580 зависимости К ст влажности, построенной по измерениям на контрольных образцах исследуемого материала и.- вестной влажности. Формула (2) получается из формулы (4) подстановкой в нее значения Й из (1),На...

Номер патента: 1672318

Опубликовано: 23.08.1991

Авторы: Бердник, Гребнев

МПК: G01N 21/86

Метки: движущихся, фотометрического

...оптической оси, соединяющей светодиод и центр линзы 5, в точке, оптически сопряженной с точкой, в которой расположен светодиод,Устройство работает следующим обра зим К сьетодиоду 1 прикладывается напряжение от системы 2. Излучение от светодиода проходит через линзу 5. диафрагму 6, движущийся материал, отражается от зеркала 7, снова проходит через движущийся материал, диафрагму б и линзой 5 фокусируе-,ся на светодиоде 1. Под действием лучистого потока. Попадающего на светодиод,1672318 иг.1 изменяется сопротивление и, следовательно, ток питания светодиода, Ток питания измеряется с помощью системы 3.В устройстве отсутствует специальный элемент для приема излучения, который может выходить иэ строя, Тем самым вдвое увеличивается надежность...

Номер патента: 1721511

Опубликовано: 23.03.1992

Авторы: Бражник, Гефтер, Рожков, Суботин, Тимофеев, Храпливый

МПК: G01N 21/86, G01N 33/36

Метки: полотен, текстильных, трикотажных

...по ходу луча источника 1 света в блоке 2 сканирования и состоящее иэ плоского зеркала 5, расположенного на оптической оси блока 2 сканирования между зеркальным барабаном 3 и параболическим зеркалом 4 со смещением на толщину луча в плоскости, перпендикулярной ходу основного сканирующего луча, дополнительной линзы 6, установленной в зоне перетяжки луча лазера, делителя 7 светового потока, расположенного после блока 2 сканирования по ходу сканирующего светового луча, держателя 8 контролируемого полотна, приемной системы 9, расположенной по ходу прошедшего через контролируемое полотно 10 сканирующего светового луча, устройства 11 измерения положения сканирующего луча, расположенного непосредственно после делителя 7 светового потока по...
