Индикатор проколов

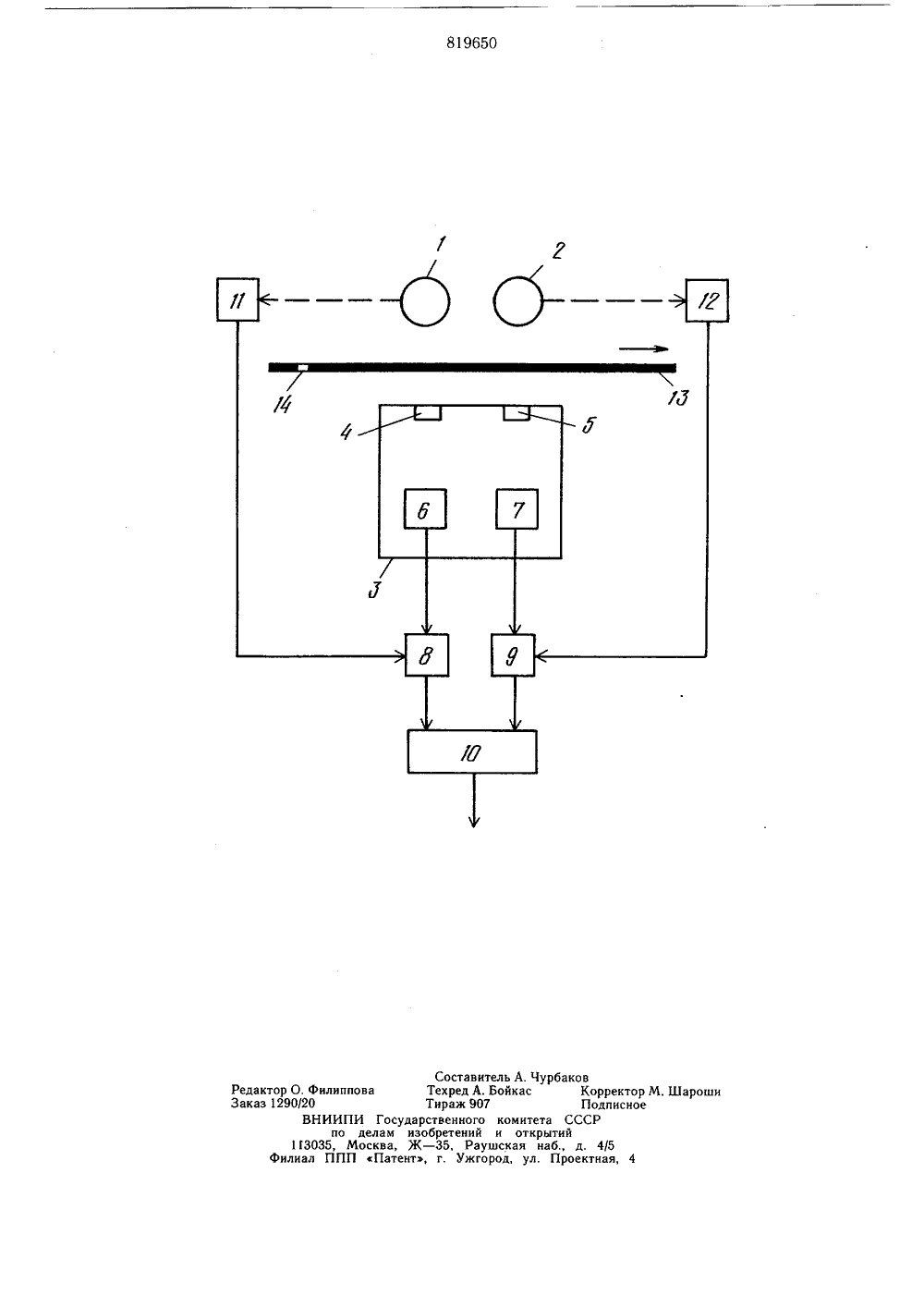

О П И С А Н И Е 11 ц 81965 ОИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М, Кл,з б 01 И 21/86 Государственный комитет ла делам нзобретеннй н открытий(54) ИНДИКАТОР ПРОКОЛОВ Изобретение относится к области контроля качества материалов, а именно к фотоэлектрическиМ устройствам для выявлениясквозных отверстий (проколов) в движушихся полосовых материалах (индикаторыпроколов), и может быть использовано приконтроле различных материалов, преимушественно в черной металлургии при контроле стальной ленты.Известен индикатор проколов, содержаший источник света, фотоприемник, усилитель и регистратор 1,1 ОНедостатком его является значительнаячувствительность к внешним засветкам.Наиболее близким техническим решением к изобретению является индикатор проколов, содержащий два источника света,установленные напротив них два фотоприемника, дифференциальный усилитель и регистратор 2.Недостатками известного индикатора проколов являются ограниченные чувствительность и помехоустойчивость, причинами которых являются, в частности, изменениясветовых потоков, попадающих на фотоприемники от источников света, например вследствие старения источников света, при их замене, изменении питающего напряжения, а также при загрязнении источников света и других оптических элементов. Такие изменения вызывают появление сигналов на выходе дифференциального усилителя, приводящих к ложным срабатываниям индикатора проколов.Цель изобретения - повышение чувствительности н помехоустойчивости.Для достижения цели в известный индикатор проколов, содержащий два источника света, установленные напротив них два фотоприемника, дифференциальный усилитель и регистратор, дополнительно введены два фотоприемника, оптически связанные с источниками света, и два усилителя с управляемым коэффициентом усиления, каждый из которых включен между своими основными фотоприемником и входом дифференциального усилителя, причем их управляющие входы связаны с соответствующими дополнительными фотоприемниками.На чертеже изображена блок-схема индикатора проколов.Устройство содержит два источника света 1 и 2, корпус 3 с двумя контрольными окнами 4 и 5, расположенными под соот 819650ветствующими источниками света, фотоприемники 6 и 7, установленные в корпусе 3 под окнами 4 и 5 соответственно и подключенные к входам усилителей 8 и 9 с регулируемым коэффициентом усиления, выходы которых подключены к входам дифферен циального усилителя 10, и фотодатчики 11 и 12 световых потоков источников света, включенные соответственно между источниками 1 и 2 света и регулирующими входами усилителей 8 и 9.Контролируемый полосовой материал 13 1 О с проколом 14 расположен между источниками 1 и 2 света и корпусом 3.Выходом предлагаемого индикатора проколов является выход дифференциального усилителя 10.15И ндикатор проколов работает следующим образом.При появлении прокола в контролируемом материале, дижущемся между источниками 1 и 2 света, освещающими материал, и корпусом 3, и прохождении прокола над 2 О контрольными окнами 4 и 5 световые потоки источников света проходят через прокол и соответствующее контрольное окно и попадают на фотоприемники 6 и 7, которые преобразуют импульсы света в электрические. Эти импульсы усиливаются усилителями 8 и 9, а затем диффенециальным усилителем 10, на выходе которого появляются импульсы противоположной полярности, сдвинутые на время транспортного запаздывания между моментами прохождения проколом ЗО контрольных окон 4 и 5.Фотодатчики 11 и 12 измеряют световые потоки источников светаи, воздействуя на регулирующие входы усилителей 8 и 9, изменяют их коэффициенты усиления обратно пропорционально изменениям световых по 35 токов источников 1 и 2 света. Поэтому при отсутствии проколов на выходах усилителей 8 и 9 действуют приблизительно одинаковые сигналы, определяемые оптическими свойствами контролируемого материала и прохож О дением световых потоков через контрольные окна и краев материала, а сигнал на выходе дифференциального усилителя приблизительно равен нулю и не меняется при изменении свеетовых потоков источников света. При изменении условий контроля (колебания или волнистость материала, изменение его оптических свойств, изменение прохождения света у краев материала и т.п.) сигналы на выходах усилителей 8 и 9 изменяются приблизительно одинаково вследствие симметрии конструкции, поэтому сигнал на выходе усилителя 10 остается приблизительно равным нулю и ложные срабатывания не происходят,Данное индикатор, благодаря поддержанию сигналов на выходах усилителей 8 и 9 на приблизительно одинаковых уровнях, позволяет подавить ложные срабатывания при изменениях в экранировании световых потоков у краев контролируемого материала. Это позволяет снизить требования к качеству экранирования и уменьшить ширину неконтролируемой кромки материала наряду с повышением чувствительности и помехоустойчивости.Предполагаемый народнохозяйственный эффект от внедрения одного комплекта индикатора проколов составляет 50 тыс. рублей.Формула изобретенияИндикатор проколов, содержащий два источника света, установленные напротив них два фотоприемника, дифференциальный усилитель и регистратор, отличающийся тем, что, с целью повышения чувствительности и помехоустойчивости, в него дополнительно введены два фотоприемника, оптически связанные с источниками света, и два усилителя с управляемым коэффициентом усиления, каждый из которых включен между своими основным фотоприемником и входом дифференциального усилителя, причем их управляющие входы связаны с соответствующими дополнительными фотоприемниками.Источники информации,принятые во внимание при экспертизе 1. Патент США2958785, кл. 250 в 2, опублик. 1963.2. Патент США3283162, кл. 250 в 2, опублик. 1966 (прототип).Составитель А. Чурбаков Редактор О. Филиппова Техред А. Бойкас Корректор М. Шароши Заказ 1290/20 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
