Индикатор проколов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 851210
Автор: Дашевский
Текст

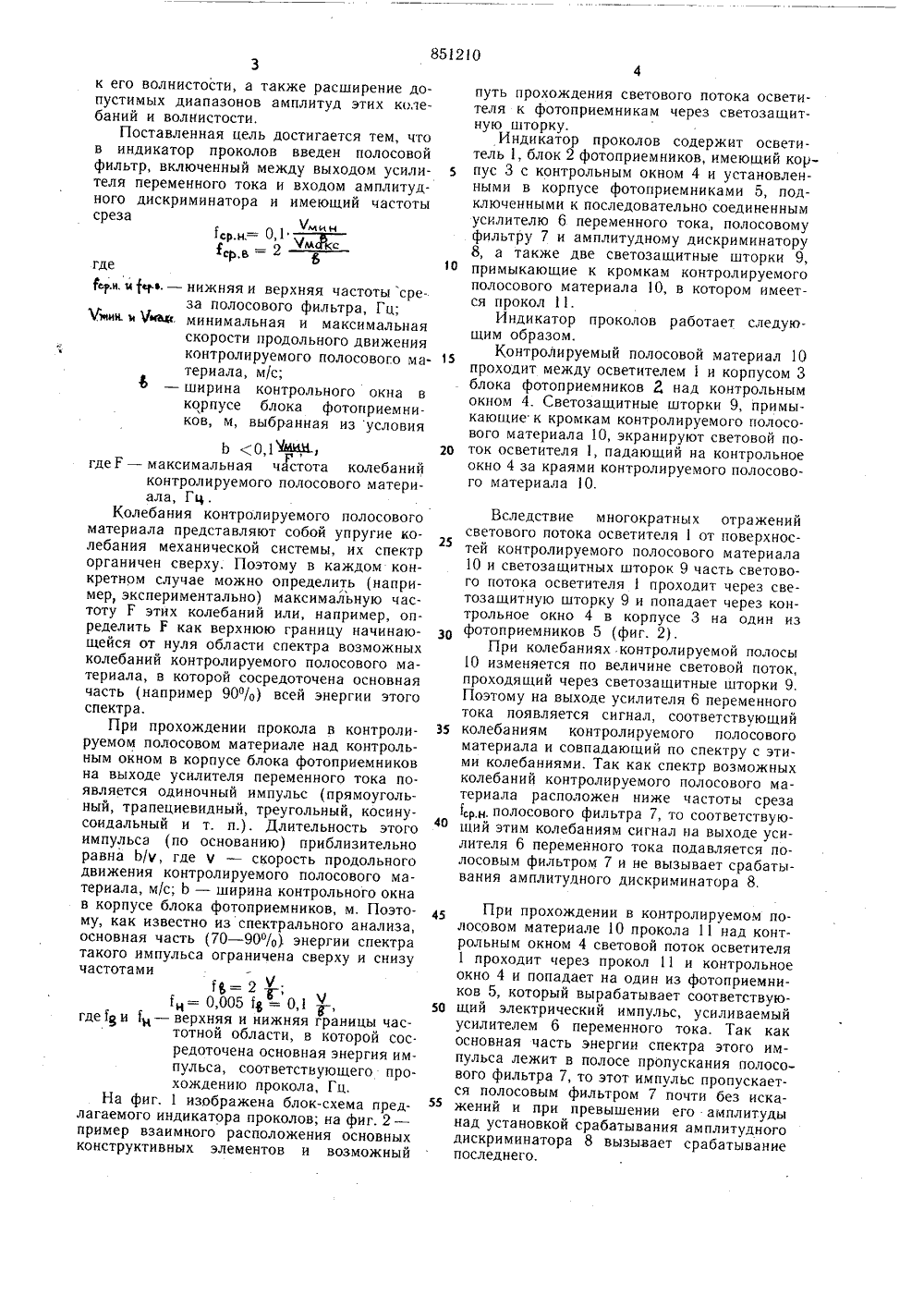

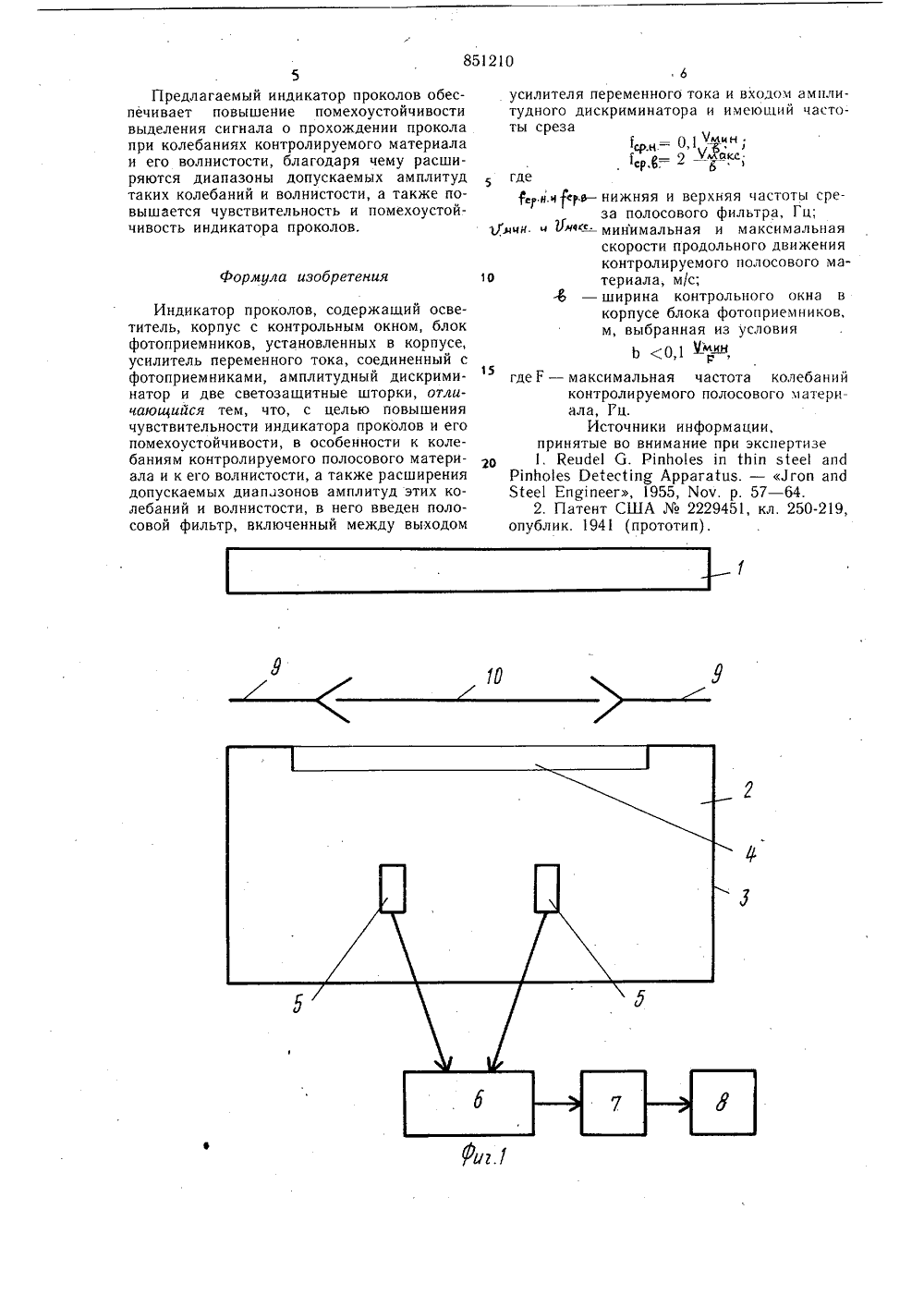

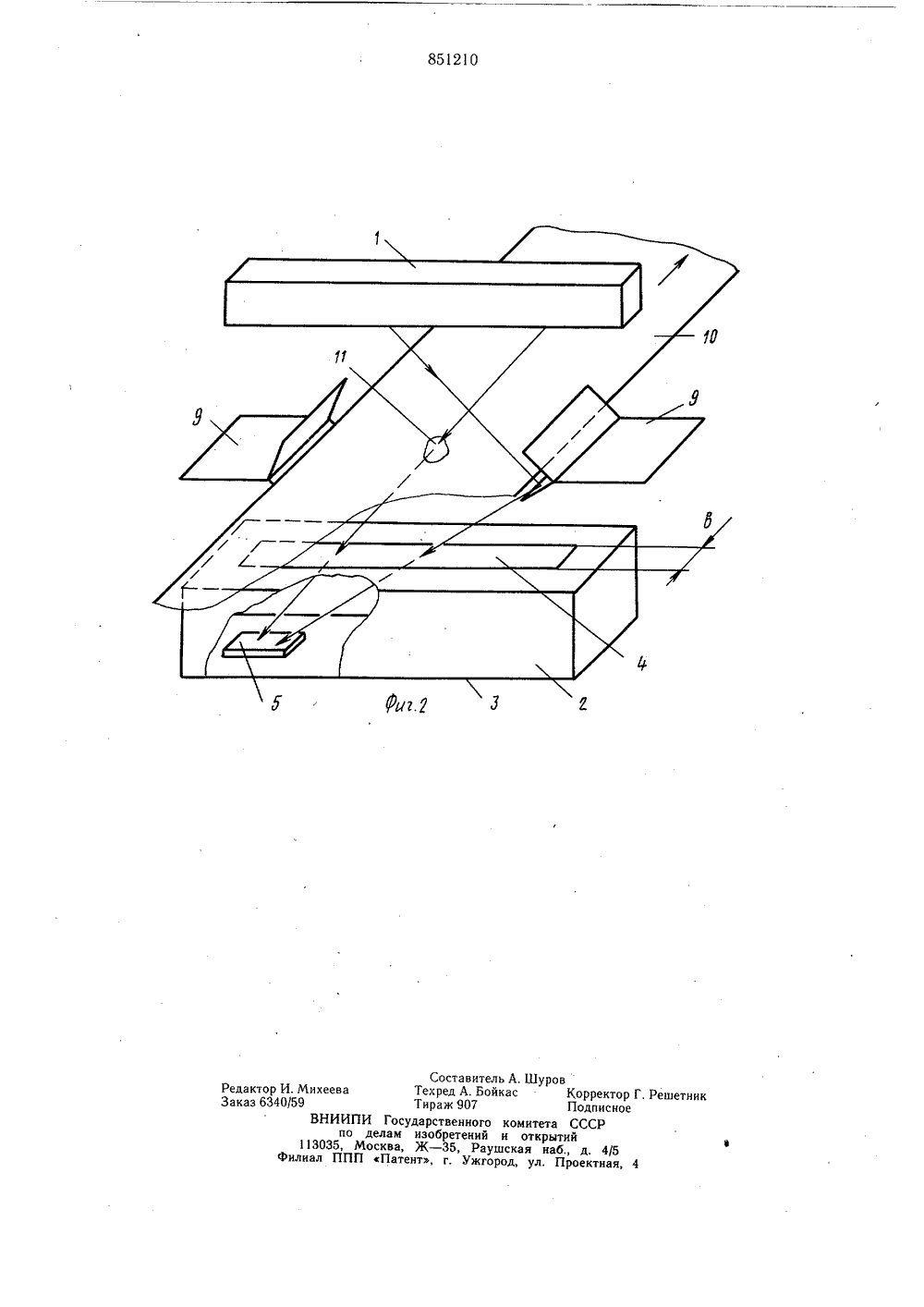

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик851210(71) Заявитель ПРОКОЛОВ 4) ИНДИ 15 1Изобретение относится к устройствам для контроля качества материалов, а именно к фотоэлектрическим устройствам для выявления сквозных отверстий (проколов) в движущихся полосовых материалах (индикаторы проколов), и может быть использовано в различных отраслях промышленности, преимущественно в черной металлургии, например, при производстве жести.Известны индикаторы проколов, содержащие осветитель, блок фотоприемников, имеющий корпус с контрольным окном и установленными в корпусе фотоприемниками усилитель, амплитудный дискриминатор и две светозащитные шторки 1.Недостатками известных индикаторов проколов являются низкая чувствительность и помехоустойчивость, а также узкий диапазон допустимых амплитуд колебаний и волнистости (неплоскостности) контролируемых полосовых материалов. Причиной этих недостатков является прохождение световых потоков через светозашитные шторки при многократных отражениях света от поверхности контролируемого полосового материала и самой шторки. Эти световые потоки вызывают ложные срабатывания индикаторов проколов, ограничивая тем самым их чувствительность и помехоустойчивость.Наиболее близким по технической сущности к предлагаемому является индикатор проколов, содержаший осветитель, корпус с контрольным окном, блок фотоприемников, установленных в корпусе, усилитель переменного тока, соединенный с фотоприемниками, амплитудный дискриминатор, соединенный с усилителем, и две светозащитных шторки 2 .Недостаток известного индикатора проколов состоит в ложных срабатываниях изза волнистости контролируемого материала и его колебаний. При колебаниях контролируемого полосового материала или его волнистости проходящие через светозащитные шторки световые потоки изменяются по величине, и, соответственно, изменяющийся выходной сигнал фотоприемников, проходя через усилитель переменного тока, вызывает ложные срабатывания индикатора проколов.26 Цель изобретения - повышение чувствительности индикатора проколов и его помехоустойчивости, в особенности к колебаниям контролируемого полосового материала и5 1 О 15 20 25 30 35 40 45 50 55 к его волнистости, а также расширение допустимых диапазонов амплитуд этих колебаний и волнистости,Поставленная цель достигается тем, что в индикатор проколов введен полосовой фильтр, включенный между выходом усилителя переменного тока и входом амплитудного дискриминатора и имеющий частоты срезан7 мУксср,в = гдеВр.и. и агв. - нижняя и верхняя частоты среза полосового фильтра, Гц;Умид Чная. минимальная и максимальнаяскорости продольного движенияконтролируемого полосового материала, м/с;- ширина контрольного окна вкорпусе блока фотоприемников, м, выбранная из условияЬ (О,фф-,где Г - максимальная частота колебанийконтролируемого полосового материала, Гц.Колебания контролируемого полосовогоматериала представляют собой упругие колебания механической системы, их спектрорганичен сверху: Поэтому в каждом конкретном случае можно определить (например, экспериментально) максимальную частоту Г этих колебаний или, например, определить Р как верхнюю границу начинающейся от нуля области спектра возможныхколебаний контролируемого полосового материала, в которой сосредоточена основнаячасть (например 90/о) всей энергии этогоспектра.При прохождении прокола в контролируемом полосовом материале над контрольным окном в корпусе блока фотоприемниковна выходе усилителя переменного тока появляется одиночный импульс (прямоугольный, трапециевидный, треугольный, косинусоидальный и т. п.). Длительность этогоимпульса (по основанию) приблизительноравна Ь/ч, где ч - скорость продольногодвижения контролируемого полосового материала, м/с; Ь - ширина контрольного окнав корпусе блока фотоприемников, м. Поэтому, как известно из спектрального анализа,основная часть (70 - 90/о) энергии спектратакого импульса ограничена сверху и снизучастотамиЧ,1= 2 .-,(н= 0005= 01 Ггде(и 1 - верхняя и нижняя границы частотной области, в которой сос.редоточена основная энергия импульса, соответствующего прохождению прокола, Гц.На фиг. 1 изображена блок-схема предлагаемого индикатора проколов; на фиг. 2 -пример взаимного расположения основныхконструктивных элементов и возможный путь прохождения светового потока осветителя к фотоприемникам через светозащитную шторку.Индикатор проколов содержит осветитель 1, блок 2 фотоприемников, имеющий корпус 3 с контрольным окном 4 и установленными в корпусе фотоприемниками 5, подключенными к последовательно соединенным усилителю 6 переменного тока, полосовому фильтру 7 и амплитудному дискриминатору 8, а также две светозащитные шторки 9, примыкаюшие к кромкам контролируемого полосового материала 1 О, в котором имеется прокол 11.Индикатор проколов работает следуюшим образом.Контролируемый полосовой материал 10 проходит между осветителем 1 и корпусом 3 блока фотоприемников 2 над контрольным окном 4. Светозащитные шторки 9, примыкающие к кромкам контролируемого полосового материала 10, экранируют световой поток осветителя 1, падающий на контрольное окно 4 за краями контролируемого полосового материала 10. Вследствие многократных отражений светового потока осветителя 1 от поверхностей контролируемого полосового материала 10 и светозащитных шторок 9 часть светового потока осветителя 1 проходит через светозащитную шторку 9 и попадает через контрольное окно 4 в корпусе 3 на один из фотоприемников 5 (фиг. 2),При колебаниях контролируемой полосы 1 О изменяется по величине световой поток, проходящий через светозашитные шторки 9. Поэтому на выходе усилителя 6 переменного тока появляется сигнал, соответствуюший колебаниям контролируемого полосового материала и совпадающий по спектру с этими колебаниями. Так как спектр возможных колебаний контролируемого полосового материала расположен ниже частоты среза 1, н, полосового фильтра 7, то соответствующий этим колебаниям сигнал на выходе усилителя 6 переменного тока подавляется полосовым фильтром 7 и не вызывает срабатывания амплитудного дискриминатора 8. При прохождении в контролируемом полосовом материале 10 прокола 11 над контрольным окном 4 световой поток осветителя 1 проходит через прокол 11 и контрольное окно 4 и попадает на один из фотоприемников 5, который вырабатывает соответствующий электрический импульс, усиливаемый усилителем 6 переменного тока. Так как основная часть энергии спектра этого импульса лежит в полосе пропускания полосового фильтра 7, то этот импульс пропускается полосовым фильтром 7 почти без искажений и при превышении его амплитуды над установкой срабатывания амплитудного дискриминатора 8 вызывает срабатывание последнего.5Предлагаемый индикатор проколов обеспечивает повышение помехоустойчивости выделения сигнала о прохождении прокола при колебаниях контролируемого материала и его волнистости, благодаря чему расширяются диапазоны допускаемых амплитуд таких колебаний и волнистости, а также повышается чувствительность и помехоустойчивость индикатора проколов.Формула изобретенияИндикатор проколов, содержащий осветитель, корпус с контрольным окном, блок фотоприемников, установленных в корпусе, усилитель переменного тока, соединенный с фотоприемниками, амплитудный дискриминатор и две светозащитные шторки, отличающийся тем, что, с целью повышения чувствительности индикатора проколов и его помехоустойчивости, в особенности к колебаниям контролируемого полосового материала и к его волнистости, а также расширения допускаемых диапзонов амплитуд этих колебаний и волнистости, в него введен поло- совой фильтр, включенный между выходом усилителя переменного тока и входом амплитудного дискриминатора и имеющий частоты среза0 1 мцн2 Йаксс=- гдеер.н.чсв - нижняя и верхняя частоты среза полосового фильтра, Гц;Ммцяф" -минимальная и максимальнаяскорости продольного движенияконтролируемого полосового материала, м/с;4 - ширина контрольного окна вкорпусе блока фотоприемников,м, выбранная из условияз 01 Вин15где Г - максимальная частота колебанийконтролируемого полосового материала, Гц.Источники информации,принятые во внимание при экспертизе1. Кецде б. Рпроез 1 п йп эее апдРпроеэ Реес 1 пц Аррага 1 цз. - Згоп апдЯее Епрпеег, 1955, Хоч. р. 57 - 64.2. Патент США2229451, кл, 250-219,опублик. 1941 (прототип).Д. Шуас Решетн едактор И. Михеева аказ 6340/59 ВНИИПИ Гос по делам 113035, Москва Филиал ППП ПатСоставителТехред А БойТираж 907дарственногоизобретенийЖ - 35, Раунт, г. Ужгор к КорректорПодписноекомитета СССРи открытийшская наб., д, 4/5од, ул. Проектная,
СмотретьЗаявка
2601996, 10.04.1978
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИНСТИТУТ АВТОМАТИЗАЦИИ ЧЕРНОЙ МЕТАЛ-ЛУРГИИ
ДАШЕВСКИЙ БОРИС ВИКТОРОВИЧ
МПК / Метки
МПК: G01N 21/86
Опубликовано: 30.07.1981
